KQ2E सीरीज बल्कहेड यूनियन पुश-इन फिटिंग

SOLH KQ2E सीरीज बल्कहेड यूनियन पुश-इन फिटिंग | पैनल माउंट वायवीय कनेक्टर

ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच | एसएमसी KQ2E समतुल्य बल्कहेड यूनियन न्यूमेटिक वन-टच फिटिंग

1. उत्पाद अवलोकन

     KQ2E SOLH KQ2 वन-टच फिटिंग श्रृंखला के भीतर बल्कहेड यूनियन फिटिंग है, जो SMC KQ2E के साथ पूरी तरह से विनिमेय है। आमतौर पर पैनल बल्कहेड फिटिंग का नाम दिया गया, यह उपकरण पैनल और विभाजन के माध्यम से वायवीय लाइन प्रवेश के लिए मानक घटक है। यह आंतरिक और बाहरी वायु सर्किट को जोड़ता है, वाल्व और सिलेंडर के पैनल माउंटिंग का समर्थन करता है, व्यापक रूप से नियंत्रण कैबिनेट, स्वचालन बाड़ों और क्लीनरूम विभाजन में उपयोग किया जाता है।

2. मॉडल नामकरण नियम

मॉडल ब्रेकडाउन उदाहरण:

  मानक डुअल-ट्यूब बल्कहेड: KQ2E06-00A
     KQ2: KQ2 श्रृंखला दूसरी पीढ़ी की पुश-इन फिटिंग (सफ़ेद बॉडी)
     ई: बल्कहेड यूनियन, संरचना के माध्यम से पैनल
     06: ट्यूब का बाहरी व्यास φ6 मिमी, दोनों सिरे समान पुश-इन आकार के हैं
     00: डुअल पुश-इन पोर्ट (ट्यूब-टू-ट्यूब बल्कहेड)
     ए: एनबीआर सील, बार-बार असेंबली और डिस्सेम्बली के लिए गैसकेट प्रकार

  कॉम्पैक्ट छोटा बल्कहेड: KQ2E04-00J
     प्रत्यय जे: लघु कॉम्पैक्ट संस्करण, पतले पैनलों और लघु उपकरणों के लिए छोटा आयाम

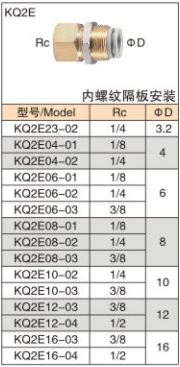

  ट्यूब बल्कहेड तक महिला धागा: KQ2E06-02A
     02: आरसी14 महिला टेपर पाइप धागा

  पूर्ण अर्थ: φ6 पुश-इन पोर्ट ↔ Rc1/4 महिला थ्रेड बल्कहेड कनेक्टर

3. तीन संरचनात्मक प्रकार

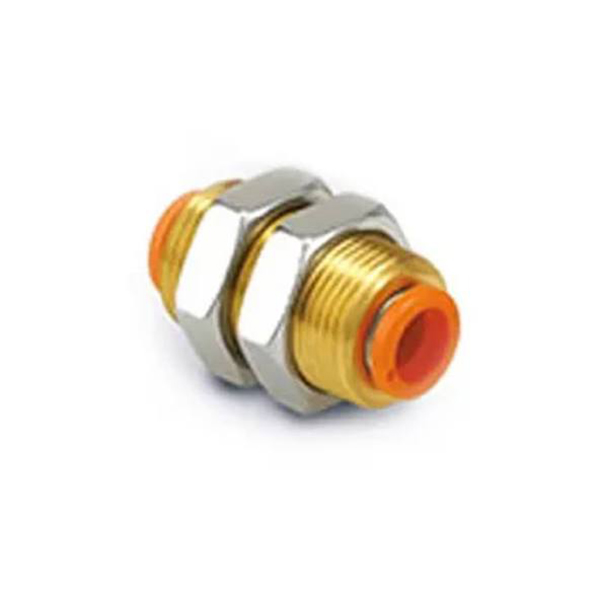

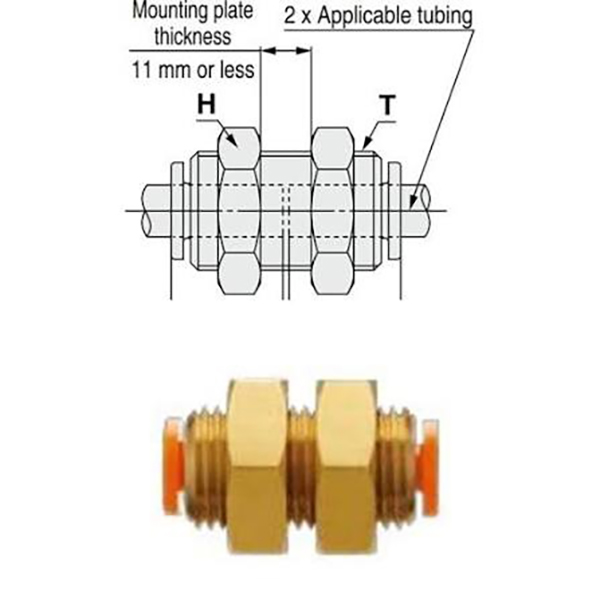

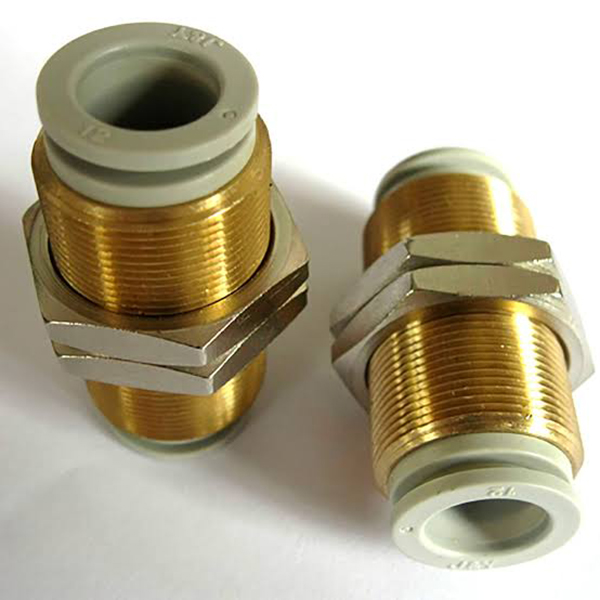

3.1 मानक डुअल-ट्यूब बल्कहेड यूनियन (KQ2EXX-00)

  संरचना विशेषताएं:

     • दोनों सिरे समान-व्यास वाले पुश-इन पोर्ट हैं। निकल-प्लेटेड पीतल के धागे + लॉक नट के साथ मध्य भाग, पैनल से गुजरने के बाद तय किया गया

     • व्यास में कमी या दिशा परिवर्तन के बिना सीधा प्रवाह चैनल, न्यूनतम दबाव ड्रॉप

     • इंस्टॉलेशन के बाद पैनल के दोनों किनारों पर एयर ट्यूब को अतिरिक्त एडेप्टर के बिना सीधे जोड़ा जा सकता है

3.2 कॉम्पैक्ट मिनी डुअल-ट्यूब बल्कहेड यूनियन (KQ2EXX-00J)

  संरचना विशेषताएं:

     • सूक्ष्म उपकरणों और पतले पैनलों के लिए अनुकूलित लघु डिजाइन, मानक संस्करण की तुलना में छोटी समग्र लंबाई और छोटे धागे का व्यास

     • पतले पैनल और तंग स्थापना स्थान, सघन वायरिंग परिदृश्यों के लिए उपयुक्त

     • मानक मॉडल के समान प्रदर्शन पैरामीटर, केवल भौतिक आकार कम

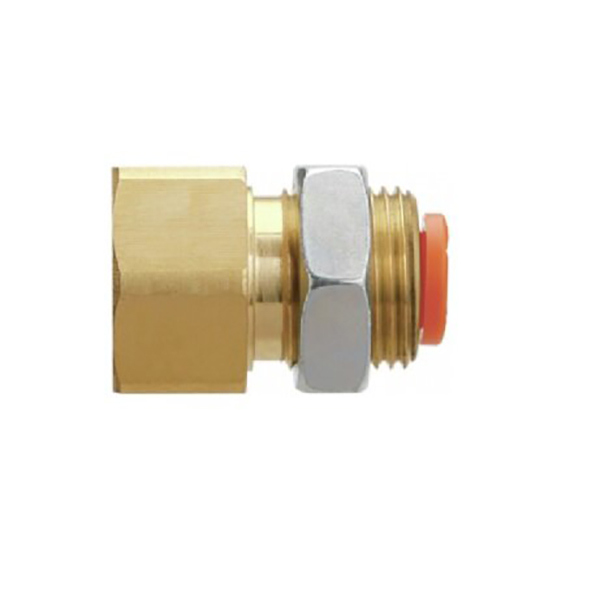

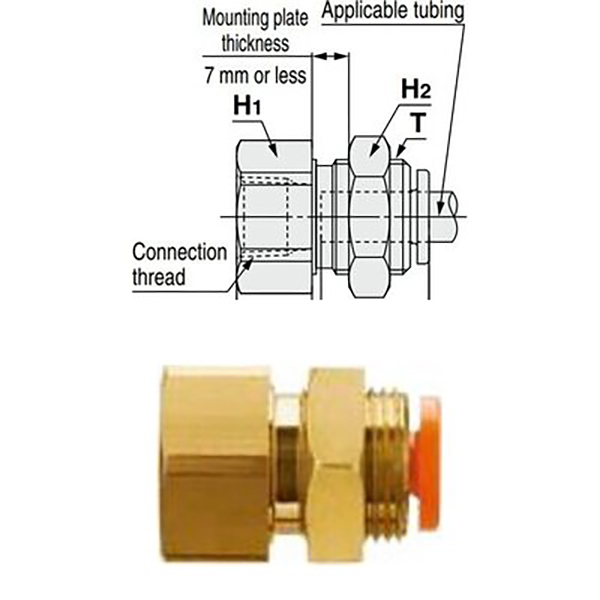

3.3 फीमेल थ्रेड टू ट्यूब बल्कहेड यूनियन (KQ2EXX-YY)

  संरचना विशेषताएं:

     • एक छोर आरसी महिला धागा (पैनल के अंदर सोलनॉइड वाल्व, सिलेंडर, वाल्व द्वीप को कनेक्ट करें), बाहरी ट्यूबिंग के लिए दूसरा छोर पुश-इन पोर्ट

     • पैनल में प्रवेश और फिक्सिंग के लिए थ्रेडेड सेक्शन और लॉक नट के साथ आता है। स्थापना का एहसास करें: आंतरिक थ्रेडेड वाल्व + बाहरी वायु ट्यूब

     • थ्रेड पोर्ट सीधे मानक थ्रेडेड वाल्वों से जुड़ता है; साफ-सुथरी वायरिंग और एंटी-मिसऑपरेशन के लिए केवल पुश-इन पोर्ट बाहरी पैनल को उजागर करता है

4. सामान्य तकनीकी विशिष्टताएँ (संपूर्ण श्रृंखला)

5. चयन एवं स्थापना दिशानिर्देश

  चयन मार्गदर्शिका

     • नियंत्रण कैबिनेट/उपकरण पैनल के माध्यम से एयर ट्यूब, दोनों तरफ ट्यूबिंग → KQ2EXX-00

     • सोलनॉइड/सिलेंडर पैनल के अंदर लगा हुआ है, ट्यूब बाहर है → KQ2EXX-YY

     • लघु उपकरण/पतला पैनल, सीमित तंग स्थान → KQ2EXX-00J

  स्थापना नोट्स

  1. पैनल छेद आकार की अनुशंसा:
     •Φ4Φ6 ट्यूब: अनुशंसित छेद व्यास Φ15 मिमी
     •Φ8Φ10 ट्यूब: अनुशंसित छेद व्यास Φ20 मिमी
     •Φ12Φ16 ट्यूब: अनुशंसित छेद व्यास Φ24 मिमी

  2. पैनल की मोटाई सीमा: मानक संस्करण ≤7 मिमी; कॉम्पैक्ट जे संस्करण ≤5 मिमी

  3. ट्यूब की तैयारी: ट्यूबिंग को सपाट और गड़गड़ाहट रहित काटें। रिसाव को रोकने के लिए श्रव्य क्लिक होने तक पूरी तरह डालें।

  4. नट बन्धन: पैनल से गुजरने के बाद आपूर्ति किए गए लॉक नट को कस कर सुरक्षित करें; टाइप ए (एकीकृत गैस्केट सील) के लिए पीटीएफई टेप की आवश्यकता नहीं है।

  5. वैक्यूम अनुप्रयोग: स्थिर वैक्यूम प्रतिधारण के लिए एनबीआर सील के साथ टाइप ए चुनें।

6. समान मॉडलों के साथ तुलना

7. विशिष्ट अनुप्रयोग

     • नियंत्रण कैबिनेट बल्कहेड: KQ2E06-00 बाहरी सिलेंडर, साफ तारों को जोड़ने के लिए आंतरिक टयूबिंग को कैबिनेट से बाहर निकालता है

     • सोलनॉइड वाल्व पैनल माउंटिंग: पैनल के अंदर वाल्व के लिए KQ2E06-01A, केवल पुश-इन पोर्ट बाहरी रूप से खुला, साफ और स्पर्श-रोधी

     • क्लीनरूम विभाजन प्रवेश: स्वच्छ वातावरण को तोड़े बिना साफ कमरे और उपकरणों के बीच सीलबंद एयर लाइन प्रवेश

     • कॉम्पैक्ट उपकरणों के लिए घनी वायरिंग: मल्टी-सर्किट लेआउट के लिए जगह बचाने के लिए छोटी मशीनरी पर पतले पैनल के लिए KQ2E04-00J
