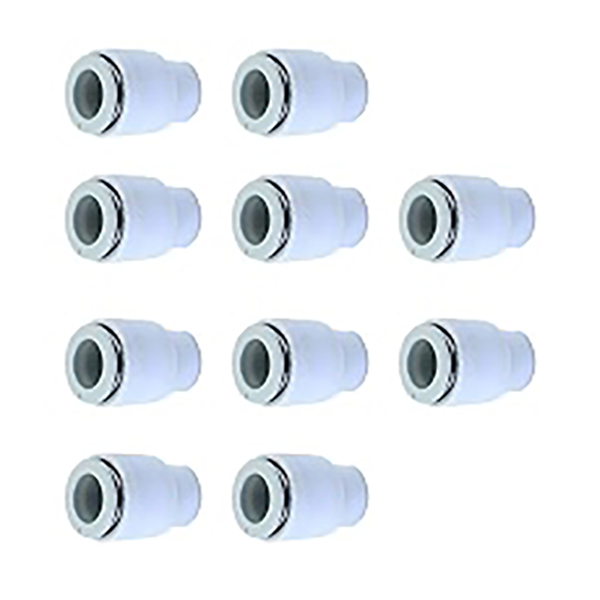

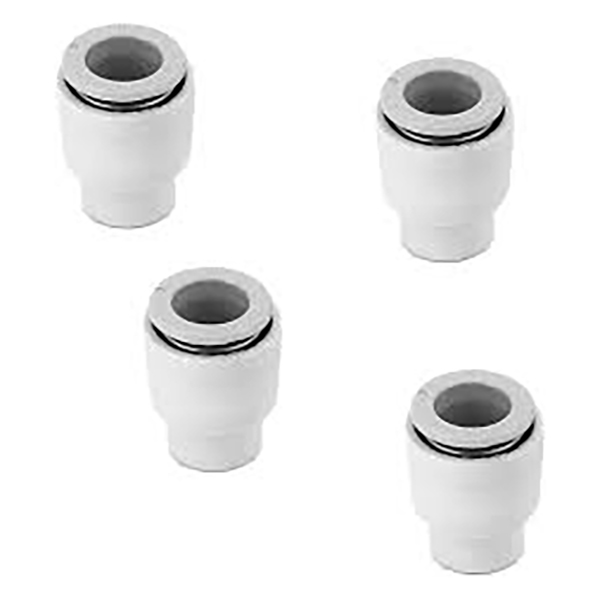

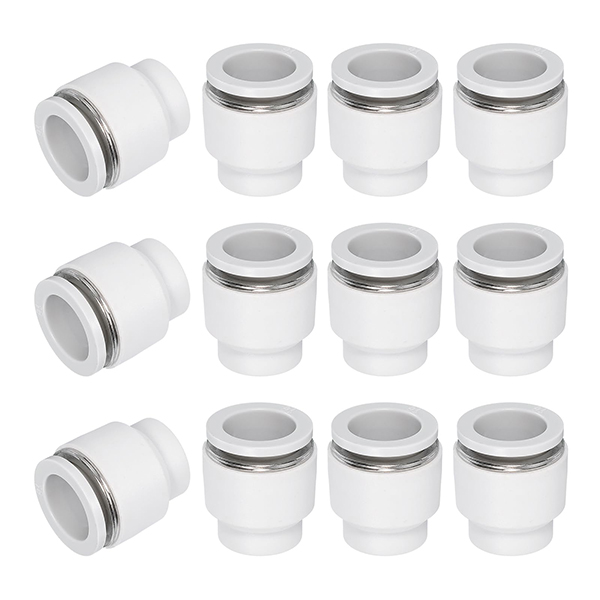

KQ2C पुश फिट फीमेल एंड कैप प्लास्टिक

SOLH KQ2C सीरीज पुश-इन कैप | KQ2 वन-टच फिटिंग के लिए वायवीय ट्यूब प्लग

ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच | KQ2 सीरीज फिटिंग के लिए SMC KQ2C समतुल्य पुश-इन ट्यूब प्लग

1. उत्पाद अवलोकन

     KQ2C एक समर्पित पुश-इन कैप (ट्यूब प्लग) है जो SOLH KQ2 श्रृंखला वायवीय फिटिंग से मेल खाता है। इसे एयर सर्किट को तेजी से बंद करने के लिए अप्रयुक्त पुश-इन एयर ट्यूब पोर्ट की अस्थायी सीलिंग के लिए डिज़ाइन किया गया है, जो वायवीय प्रणाली कमीशनिंग और आरक्षित पोर्ट रखरखाव के लिए एक आवश्यक सहायक उपकरण है।

2. मॉडल कोड नामकरण नियम

  प्रारूप: KQ2C□□
     KQ2: SMC दूसरी पीढ़ी की वन-टच फिटिंग श्रृंखला
     सी: कैप, पुश-इन ट्यूब प्लग
     □□: मिलान ट्यूब बाहरी व्यास (मिमी)
  उदाहरण:
     KQ2C04: Φ4mm पुश-इन पोर्ट में फिट बैठता है
     KQ2C06: Φ6 मिमी पुश-इन पोर्ट में फिट बैठता है (सबसे लोकप्रिय आकार)
     KQ2C08: Φ8mm पुश-इन पोर्ट में फिट बैठता है

3. संरचना एवं मुख्य विशेषताएं

3.1 संरचनात्मक डिज़ाइन

      प्रोफाइल मैचिंग एयर टयूबिंग के साथ बेलनाकार पुश-इन डिज़ाइन, सीधे वन-टच पोर्ट में डाला गया

      सीलिंग सिद्धांत: विश्वसनीय सीलिंग बनाने के लिए फिटिंग के अंदर आंतरिक एनबीआर सील को संपीड़ित करें, किसी अतिरिक्त उपकरण की आवश्यकता नहीं है

      एंटी-ड्रॉप डिज़ाइन: डालने के बाद पुश-इन पोर्ट के अंदर स्टेनलेस स्टील के जबड़े द्वारा मजबूती से लॉक किया गया। टोपी को आसानी से हटाने के लिए फिटिंग पर रिलीज कॉलर को दबाएं।

3.2 प्रमुख लाभ

     • प्लग करें और खेलें: टूल-फ्री इंस्टॉलेशन, सीधे सील पोर्ट में डालें, तेजी से असेंबली और डिस्सेम्बली

     • पूर्ण अनुकूलता: टी/एल/यू/ई/यूडी/यूटी/वीडी/वीटी प्रकार सहित सभी KQ2 श्रृंखला वन-टच पोर्ट के साथ काम करता है

     • विश्वसनीय प्रदर्शन: पूर्ण सिस्टम कार्यशील दबाव के लिए रेटेड, शून्य रिसाव जोखिम के साथ -100kPa तक वैक्यूम का समर्थन करता है

     • संक्षिप्त आकार: इंस्टॉलेशन फ़ुटप्रिंट बचाता है, नियंत्रण कैबिनेट और तंग आंतरिक मशीन स्थानों के लिए आदर्श

     • टिकाऊ सामग्री: पीबीटी इंजीनियरिंग प्लास्टिक बॉडी + एनबीआर सीलिंग रिंग, लंबे समय तक सेवा जीवन के लिए प्रभाव प्रतिरोधी और संक्षारण प्रतिरोधी

4. मानक मॉडल सूची

5. सामान्य तकनीकी विशिष्टताएँ

6. अनुप्रयोग परिदृश्य

     • आरक्षित पोर्ट सीलिंग को चालू करना: हवा के रिसाव को रोकने के लिए मशीन कमीशनिंग के दौरान अप्रयुक्त पुश-इन पोर्ट को सील करना; परीक्षण समाप्त होने के बाद टयूबिंग कनेक्ट करें

     • अतिरिक्त बंदरगाह बंद करना: धूल और आकस्मिक वायु रिसाव को रोकने के लिए वाल्व द्वीपों और मैनिफोल्ड फिटिंग (KQ2UD/KQ2UT) पर अतिरिक्त बंदरगाहों को सील करें

     • अस्थायी रूप से अक्षम सर्किट सीलिंग: अन्य कामकाजी सर्किट को प्रभावित किए बिना उपकरण रखरखाव के दौरान अस्थायी रूप से निष्क्रिय सिलेंडर सर्किट के सील पोर्ट

     • वैक्यूम सर्किट एंटी-लीकेज: स्थिर वैक्यूम स्तर बनाए रखने के लिए वैक्यूम उपकरण पर अप्रयुक्त सक्शन कप पोर्ट को सील करें

7. उपयोग नोट्स

     •संगतता जांच: कैप मिलान पोर्ट आकार का कड़ाई से चयन करें। Φ6 पोर्ट केवल KQ2C06 स्वीकार करता है; बेमेल आकार सील विफलता या असफल प्रविष्टि का कारण बनता है।

     •पूर्ण प्रविष्टि: क्लिक ध्वनि सुनाई देने तक कैप को पूरी तरह से पोर्ट में दबाएं, विश्वसनीय सीलिंग के लिए जबड़े लॉक होने की पुष्टि करें।

     •हटाने की विधि: कैप को बाहर की ओर खींचते हुए फिटिंग पर रिलीज कॉलर दबाएं। आंतरिक जबड़ों को नुकसान पहुँचाने से बचने के लिए ज़ोर से न खींचें।

     • कार्यशील स्थिति सीमा: संक्षारक गैस, उच्च तापमान भाप और अन्य विशेष मीडिया के लिए उपयुक्त नहीं है, केवल मानक वायवीय और वैक्यूम अनुप्रयोगों के लिए।

     • रखरखाव और प्रतिस्थापन: असफल सीलिंग के कारण होने वाले वायु रिसाव से बचने के लिए सील की अंगूठी पुरानी या क्षतिग्रस्त होने पर कैप बदलें।

8. तुलना: KQ2C पुश-इन कैप बनाम थ्रेडेड प्लग
