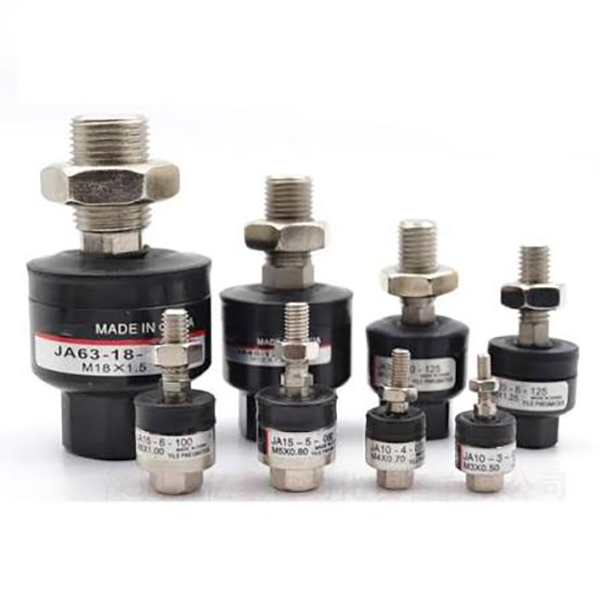

जेए/जेबी/जेसी/जेएस सीरीज फ्लोटिंग ज्वाइंट

एसओएलएच जेए / जेबी / जेसी / जेएस सीरीज फ्लोटिंग ज्वाइंट | एसएमसी समतुल्य वायवीय रॉड एंड कनेक्टर

ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच | एसएमसी स्टैंडर्ड फ्लोटिंग जॉइंट, डायरेक्ट रिप्लेसमेंट

1. उत्पाद अवलोकन

  फ्लोटिंग जोड़ सिलेंडर पिस्टन रॉड और लोड के बीच एक लचीले जोड़ के रूप में कार्य करता है। इसका मुख्य कार्य बढ़ते मिसलिग्न्मेंट और समांतरता त्रुटि को अवशोषित करना है। यह पिस्टन रॉड को साइड थ्रस्ट से बचाता है, झुकने, असामान्य घिसाव और जाम होने के जोखिम को कम करता है। यह स्वचालन मशीनरी के लिए एक मानक आवश्यक सहायक उपकरण है।

2. चार श्रृंखला वर्गीकरण और अंतर

3. सामान्य तकनीकी विशिष्टताएँ

   स्विंग कोण: JA/JB/JS के लिए ±5°; ±10° तक चयनित जेसी मॉडल

   स्वीकार्य ऑफसेट: 0.5~1 मिमी (जेए); 0.5 मिमी (जेबी/जेसी/जेएस)

     • ऑपरेटिंग तापमान: -5~+70℃ (मानक); -10~+120℃ (स्टेनलेस स्टील जेएस)

     • धागे का आकार: M3 / M4 / M5 / M6 / M8 / M10 / M14 / M18 / M22, सिलेंडर बोर से मेल खाता है

     • कार्य दबाव: वायवीय के लिए ≤1 एमपीए; हेवी-ड्यूटी हाइड्रोलिक संस्करणों के लिए ≤3.5 एमपीए

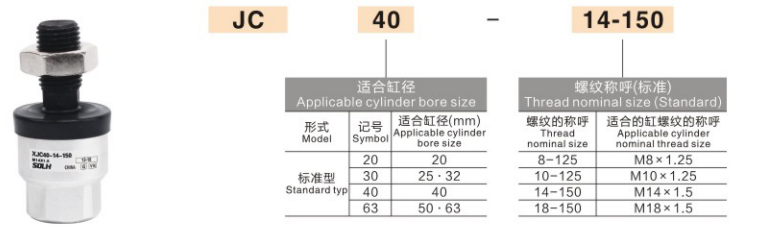

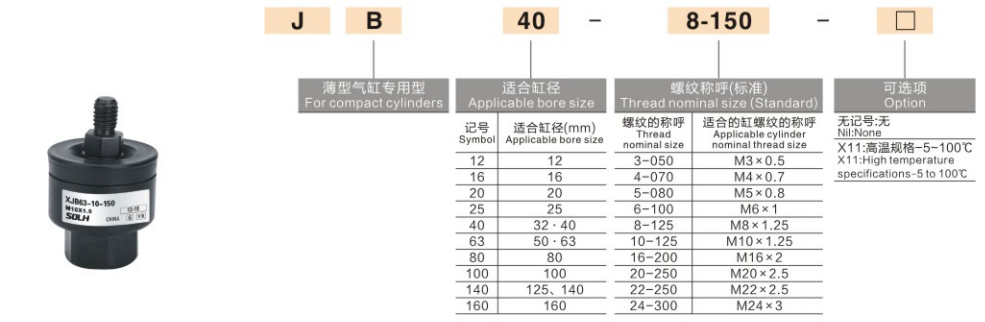

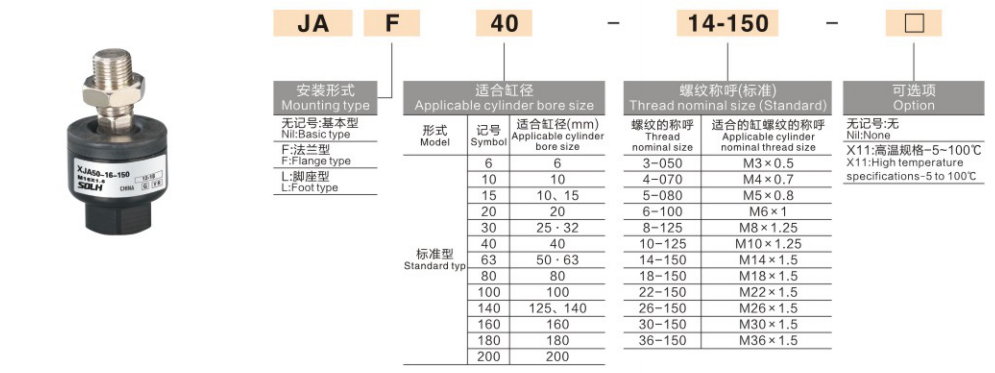

4. मॉडल कोड स्पष्टीकरण और उदाहरण

  संदर्भ के रूप में JA20-8-100 / JB16-6-080 लें:
  उपसर्ग JAJB/JC/JS = श्रृंखला प्रकार
  पहला नंबर (20/16): मिलान सिलेंडर बोर Φ20 / Φ16
  दूसरा नंबर (86): पिस्टन रॉड धागा M8×1.25 / एम6×1.0
  प्रत्यय (100080): माउंटिंग आयाम/रॉड कोड, मानक समग्र लंबाई से मेल खाता है

5. 3-चरणीय चयन मार्गदर्शिका

  1. सिलेंडर प्रकार के अनुसार श्रृंखला का चयन करें

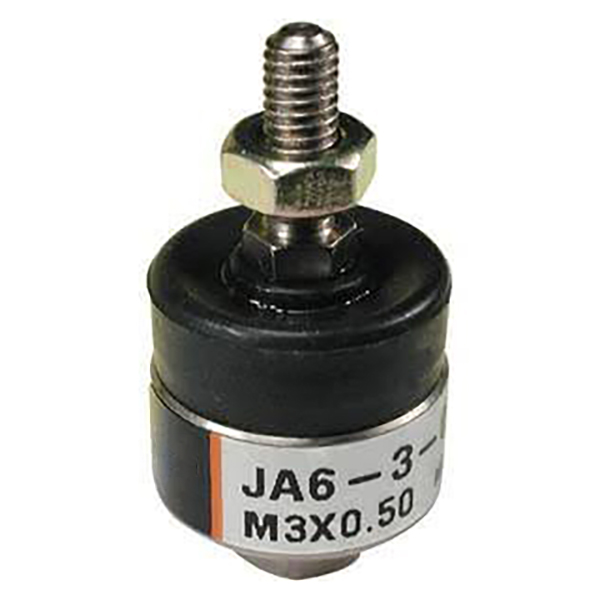

     मानक सिलेंडर (एससी एसआई / सीपी96) → जेए, सामान्य प्राथमिकता

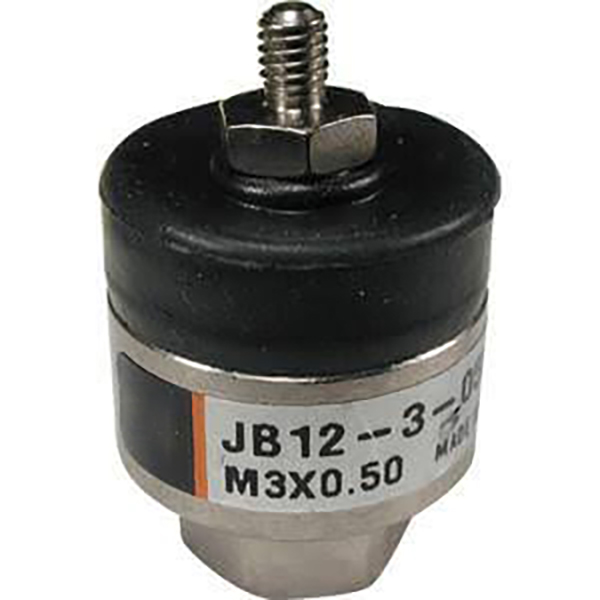

     पतला सिलेंडर (CQ2 CDQ2) → JB, कॉम्पैक्ट स्पेस
     माइक्रो सिलेंडर अल्ट्रा-टाइट लेआउट → जेसी अल्ट्रा-शॉर्ट

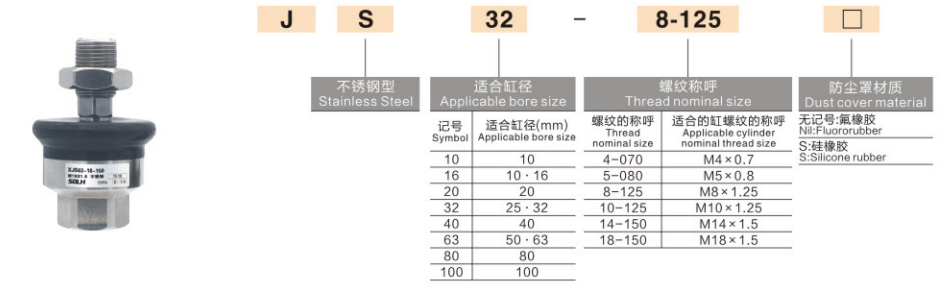

     खाद्य चिकित्सीय / गीला / संक्षारक वातावरण → जेएस स्टेनलेस स्टील

  2. धागे और बोर के आकार का मिलान करें
     पिस्टन रॉड थ्रेड (M5 ​M8/M10 आदि) और सिलेंडर बोर की पुष्टि करें। ध्यान दें: विभिन्न ब्रांडों के एक ही बोर में अलग-अलग थ्रेड विनिर्देश हो सकते हैं, हमेशा वास्तविक सिलेंडर ड्राइंग के अनुसार जांच करें।

  3. लोड और काम करने की स्थिति का मिलान करें
     मानक वायवीय: मानक श्रृंखला ठीक है

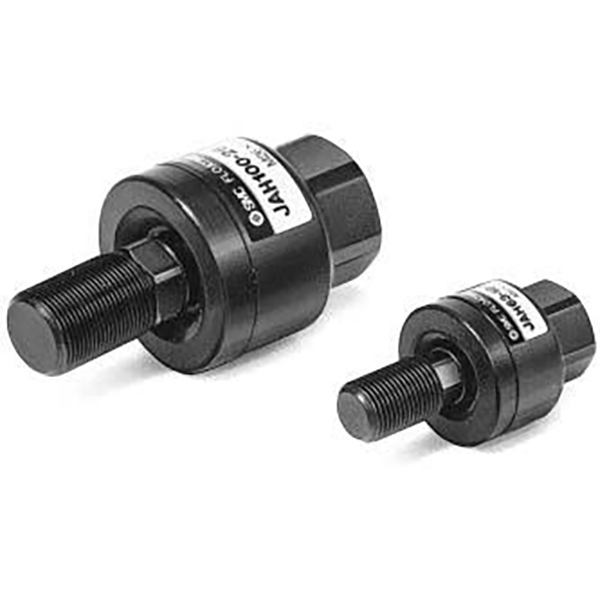

     भारी भार हाइड्रोलिक: समर्पित हेवी-ड्यूटी फ्लोटिंग जोड़ चुनें (सामान्य जेए नहीं)
     उच्च आवृत्ति पारस्परिकता: लंबे समय तक सेवा जीवन के लिए धूल कवर संस्करण को प्राथमिकता दें

6. स्थापना एवं संचालन नोट्स

     • पिस्टन रॉड पर थ्रेडिंग से पहले डस्ट कैप हटा दें, कैप को कुचलने से बचाने के लिए असेंबली के बाद पुनः स्थापित करें।

     • धागों पर थोड़ी मात्रा में एनारोबिक थ्रेड लॉकर लगाएं। PTFE टेप निषिद्ध है; मलबा गेंद के जोड़ को जाम कर सकता है।

     • निर्दिष्ट कसने वाले टॉर्क का पालन करें। अधिक कसने से बॉल जॉइंट लॉक हो जाता है और फ्लोटिंग फ़ंक्शन अक्षम हो जाता है।

     • बिना चिपके मुक्त गति की पुष्टि करने के लिए इंस्टॉलेशन के बाद मैन्युअल रूप से स्विंग करें।

7. एसओएलएच रिप्लेसमेंट स्टेटमेंट

     एसओएलएच जेए/जेबी/जेसी/जेएस फ्लोटिंग जोड़ पूरी तरह से एसएमसी मॉडल कोडिंग, आयाम और प्रदर्शन विनिर्देश का पालन करते हैं। आयातित भागों के लिए प्रत्यक्ष ड्रॉप-इन प्रतिस्थापन, प्रतिस्पर्धी मूल्य निर्धारण और कम लीड समय के साथ, बड़े पैमाने पर उपकरण लागत में कमी के लिए आदर्श।
