एकेएच/एकेबी सीरीज क्विक-कनेक्ट चेक वाल्व

SOLH AKH / AKB सीरीज क्विक-कनेक्ट चेक वाल्व (आस्तीन प्रकार)

ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच | इंटीग्रेटेड वन-वे वाल्व + पुश-इन फिटिंग

1. उत्पाद अवलोकन

  AKH/AKB श्रृंखला एक एकीकृत घटक संयोजन हैचेक वाल्व + त्वरित पुश-इन फिटिंग, वायवीय सर्किट में बैकफ़्लो रोकथाम, दबाव होल्डिंग और वैक्यूम कट-ऑफ के लिए डिज़ाइन किया गया। कॉम्पैक्ट आकार, तेज़ इंस्टॉलेशन और अल्ट्रा-लो क्रैकिंग दबाव।

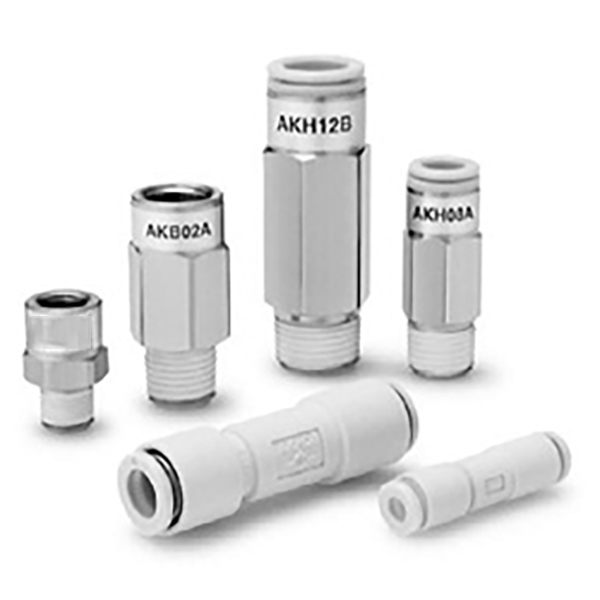

  AKH और AKB के बीच मुख्य अंतर

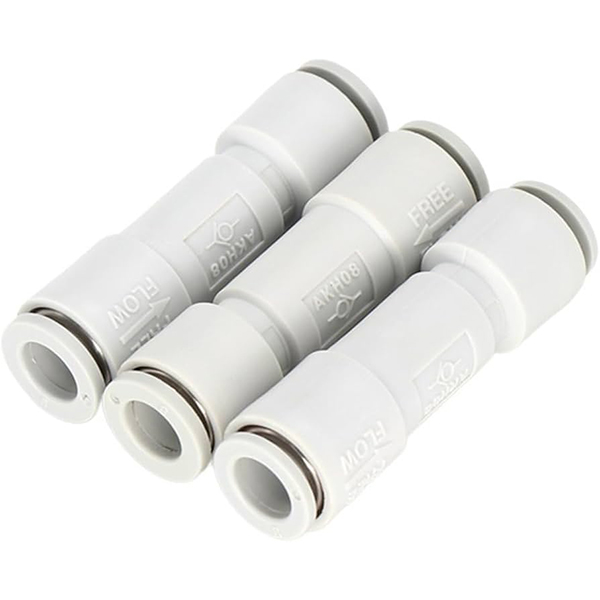

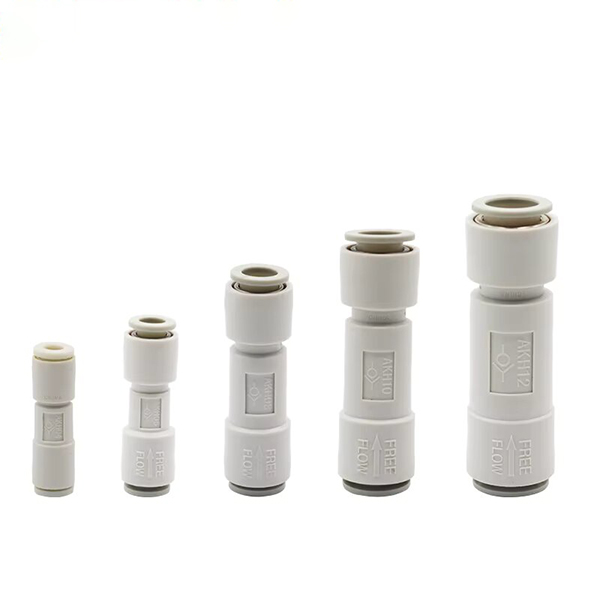

   ए.के.एच: दोहरी पुश-इन पोर्ट सीधी आस्तीन प्रकार, एयर टयूबिंग के लिए दोनों तरफ (Φ4 ~ Φ12)।

   एकेबी: थ्रेडेड पोर्ट के बीच एंटी-बैकफ़्लो के लिए एक पुरुष थ्रेड + एक महिला थ्रेड स्लीव प्रकार

• एकेबी‑A: प्रवाह दिशा → पुरुष धागा → महिला धागा

• एकेबी‑बी: प्रवाह दिशा → महिला धागा → पुरुष धागा

2. मुख्य विशेषताएं

  1. अल्ट्रा-लो क्रैकिंग दबाव:0.005 एमपीए (5 केपीए), वैक्यूम सिस्टम के लिए उपयुक्त (-100 केपीए ~ 1 एमपीए)

  2. उच्च प्रवाह दर: कम प्रवाह प्रतिरोध के साथ बड़ा प्रभावी क्रॉस-अनुभागीय क्षेत्र

  3. पुश-इन त्वरित फिटिंग: पीयू / पीए नायलॉन / नरम नायलॉन ट्यूब के साथ संगत; एक बार टयूबिंग अपनी जगह पर लॉक हो जाने पर "क्लिक" सुनाई देने लगता है

     • सामग्री: वाल्व बॉडी पीबीटी / जिंक मिश्र धातु; निकेल-प्लेटेड पीतल की फिटिंग; पकड़ने वाले जबड़े SUS304 स्टेनलेस स्टील

     • अधिकतम कार्य दबाव: 1.5 एमपीए

     • ऑपरेटिंग तापमान: -5℃ ~ +60℃ (कोई बर्फ़ जमने की स्थिति नहीं)

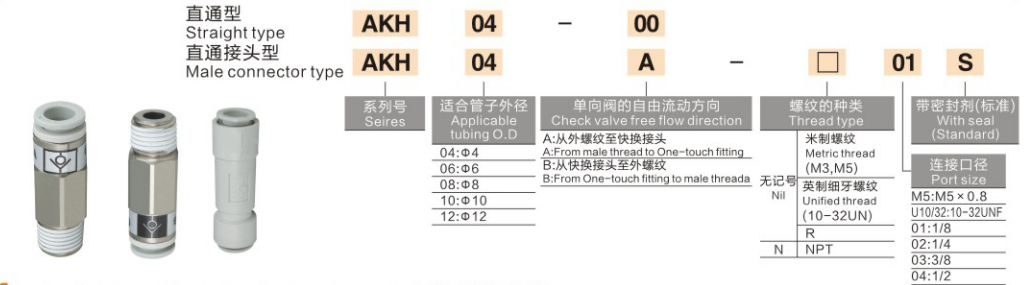

3. मॉडल कोड परिभाषा और उदाहरण

 1. AKH (डुअल पुश-इन टाइप)

      • ए.के.एच06‑00: AKH श्रृंखला, Φ6 ट्यूब, डुअल पुश-इन पोर्ट (-00 = कोई थ्रेड नहीं)

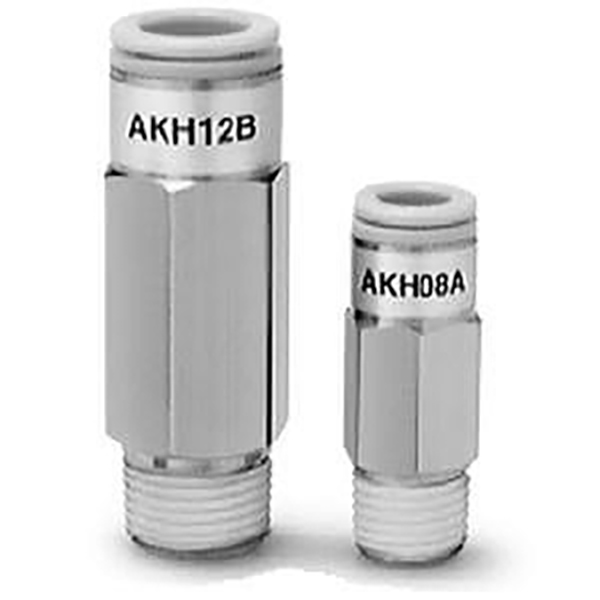

      • ए.के.एच08A‑02S: AKH श्रृंखला, Φ8 ट्यूब, R1/4 पुरुष धागा, पूर्व-लागू धागा सीलेंट S

  2. AKB (थ्रेडेड स्लीव टाइप)

     • एकेबी02A‑02S: AKB श्रृंखला, R1/4 धागा, प्रकार A प्रवाह दिशा (पुरुष → महिला), प्री-कोटिंग सीलेंट S

4. मानक विशिष्टताएँ

 1. AKH - डुअल पुश-इन चेक वाल्व

  2. एकेबी - थ्रेडेड स्लीव चेक वाल्व

5. विशिष्ट अनुप्रयोग

     • सिलेंडर का दबाव बनाए रखना: लोड को डूबने या बहने से रोकें

     •. वैक्यूम सर्किट: वैक्यूम रिसाव से बचें (कम क्रैकिंग दबाव के लिए आदर्श)

     •. डुअल पंप इंटरलॉक: कम दबाव वाले पंप को उच्च दबाव वाले रिवर्स फ्लो से बचाएं

     • शाखा सर्किट एंटी-बैकफ़्लो: एकाधिक एक्चुएटर्स के लिए स्वतंत्र दबाव प्रतिधारण

6. अन्य चेक वाल्वों के साथ तुलना

     • ए.के.एच / AKB: इंटीग्रेटेड क्विक पुश-इन / स्लीव डिज़ाइन, कॉम्पैक्ट और फास्ट माउंटिंग, डायरेक्ट ट्यूबिंग कनेक्शन

     • AK2000 / AK4000: थ्रेड पाइप प्रकार, उच्च प्रवाह क्षमता, बिना पुश-इन पोर्ट के

     • एकेपी: अवशिष्ट दबाव राहत के साथ, सुरक्षा वायवीय सर्किट के लिए समर्पित
