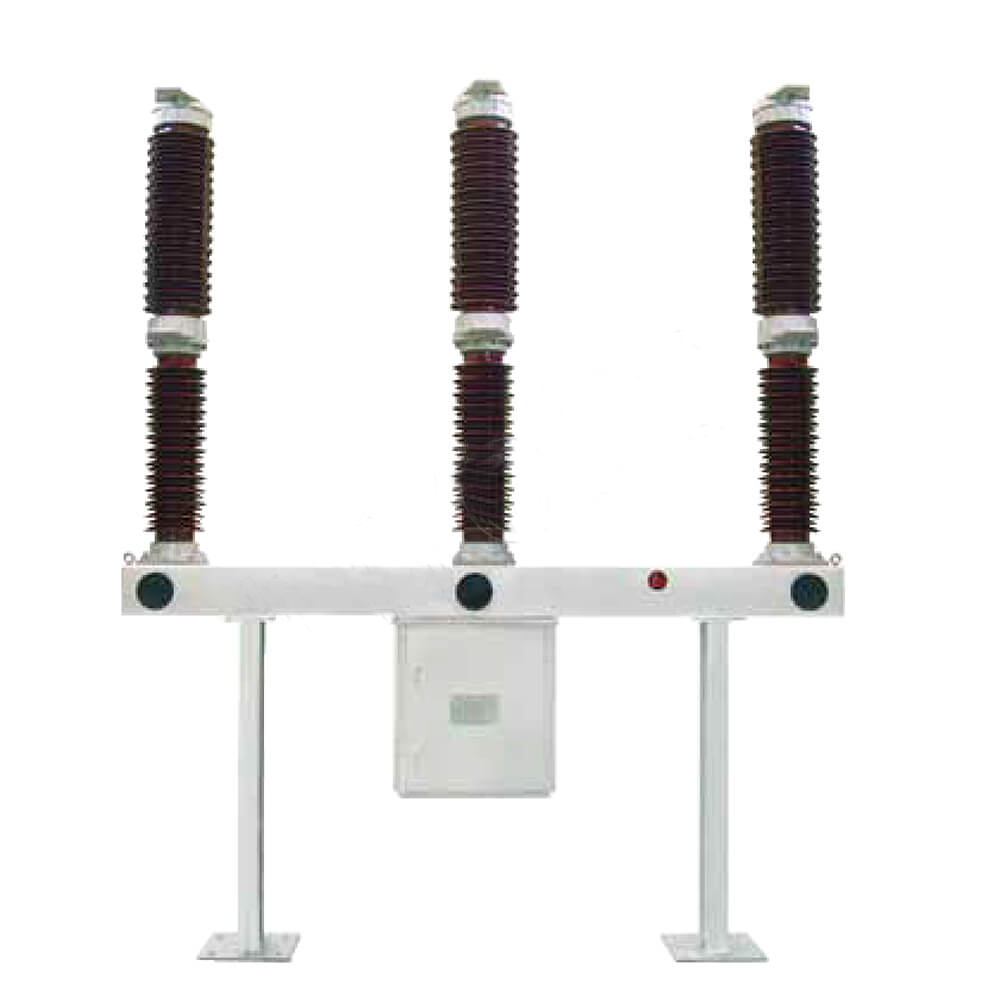

LW36-126 110KV 126KV आउटडोर SF6 सर्किट ब्रेकर

LW36-126 110KV 126KV आउटडोर SF6 सर्किट ब्रेकर

LW36-126/145 एक संयुक्त तंत्र है जिसमें SF6 लाइव टैंक सर्किट ब्रेकर के साथ एक SF6 लाइव टैंक सर्किट ब्रेकर शामिल है। यह नियमित संचालन में सक्षम है और इसका उपयोग सर्किट ब्रेकर को कनेक्ट करने के रूप में भी किया जा सकता है। नया स्प्रिंग ऑपरेटिंग तंत्र उच्च विश्वसनीयता और सुरक्षा सुनिश्चित करता है।

LW36-126/3150-40 स्व-एनर्जेटेड हाई वोल्टेज SF6 सर्किट ब्रेकर एक आउटडोर सर्किट ब्रेकर है जो उच्च-वोल्टेज एसी सिस्टम के लिए डिज़ाइन किया गया है। यह 145kV के अधिकतम वोल्टेज और 50Hz की रेटेड आवृत्ति के साथ विद्युत ग्रिड में उपयोग के लिए आदर्श है। इस सर्किट ब्रेकर का उपयोग रेटेड धाराओं, गलती धाराओं, या सर्किट स्विच करने के लिए, बिजली प्रणालियों के लिए आवश्यक नियंत्रण और सुरक्षा प्रदान करने के लिए किया जाता है। यह नेटवर्क इंटरकनेक्ट्स में लिंक ब्रेकर के रूप में उपयोग के लिए भी उपयुक्त है।

यह उत्पाद SF6 गैस का उपयोग आर्क बुझाने और इन्सुलेटिंग माध्यम दोनों के रूप में करता है। यह नवीनतम स्व-एनर्जेटेड आर्क बुझाने वाली तकनीक से सुसज्जित है और इसमें एक नया स्प्रिंग-संचालित तंत्र है। LW36-126/3150-40 लंबे विद्युत जीवन, कम संचालन प्रयास, कम शोर और उच्च विश्वसनीयता प्रदान करता है, जो इसे उच्च-ऊंचाई वाले क्षेत्रों या 132kV पावर सिस्टम के लिए सबसे विश्वसनीय विकल्प बनाता है। यह उसी प्रकार के आयातित उत्पादों को भी बदल सकता है।

संरचनात्मक विशेषताएं

सर्किट ब्रेकर एक तीन-चरण चीनी मिट्टी के बरतन स्तंभ एकल-ब्रेक संरचना को अपनाता है। तीन चरण एक स्प्रिंग ऑपरेटिंग तंत्र से सुसज्जित हैं, जो केंद्रीय रूप से व्यवस्थित है और तीन-चरण संचालित है, इसलिए उपस्थिति उपन्यास और उत्तम है। सर्किट ब्रेकर SF6 गैस का उपयोग इन्सुलेशन और आर्क बुझाने वाले माध्यम के रूप में करता है। ऑपरेशन के दौरान, सर्किट ब्रेकर की तीन-पोल SF6 गैस जुड़ी हुई है, और इसके दबाव और घनत्व की प्रगति की निगरानी के लिए एक पॉइंटर-प्रकार के घनत्व रिले का उपयोग किया जाता है। आत्म-ऊर्जा चाप बुझाने के सिद्धांत और सर्किट ब्रेकर आंदोलन प्रणाली में अनुकूलित डिजाइन के कारण, यांत्रिक दक्षता को प्रभावी रूप से सुधार किया जाता है और परिचालन कार्य को कम से कम किया जाता है;

उत्कृष्ट ब्रेकिंग प्रदर्शन और लंबे विद्युत जीवन;

बढ़ते फ्रेम और समर्थन उच्च गुणवत्ता वाले स्टील प्लेटों से बने होते हैं जो एक पूरे के रूप में तुले होते हैं। सतह उपचार गर्म-डिप गैल्वनाइजिंग प्रक्रिया को अपनाता है। सभी उजागर फास्टनर उच्च शक्ति वाली सामग्री और हॉट-डिप जस्ती, या स्टेनलेस स्टील मानक भागों से बने होते हैं। तंत्र बॉक्स शेल स्टेनलेस स्टील से बना है, इसलिए उत्पाद में उत्कृष्ट संक्षारण प्रतिरोध है; उच्च यांत्रिक विश्वसनीयता और अक्सर संचालित किया जा सकता है;

सल्फर हेक्सफ्लोराइड गैस की अंतर्निहित उच्च इन्सुलेशन शक्ति और सर्किट ब्रेकर के इष्टतम संपर्क आंदोलन के कारण, सर्किट ब्रेकर शासन के बिना कैपेसिटिव करंट को तोड़ देता है; बाहरी इन्सुलेशन स्तर अधिक है, बाहरी इन्सुलेशन को एक बड़े रेंगने की दूरी के साथ डिज़ाइन किया गया है, क्रीपेज अनुपात दूरी of31 मिमी/केवी है, और गंदगी प्रतिरोध प्रदर्शन उत्कृष्ट है। यह कठोर वातावरण में भी सुरक्षित रूप से काम कर सकता है;

मजबूत वर्तमान वहन क्षमता: तापमान वृद्धि परीक्षण 3150a के रेटेड वर्तमान में 1.2 गुना के अनुसार किया जाता है, अर्थात, 3780A, और प्रत्येक बिंदु पर तापमान में वृद्धि के लिए अभी भी एक बड़ा अंतर है;

उत्पाद की समग्र उपस्थिति कॉम्पैक्ट है, ऑन-साइट इंस्टॉलेशन और कमीशनिंग सुविधाजनक हैं, और रखरखाव कार्यभार छोटा है।

आवेदन:

पावर ग्रिड सुरक्षा: व्यापक रूप से 132kV या उच्चतर वोल्टेज पावर ग्रिड में सुरक्षा और नियंत्रण के लिए उपयोग किया जाता है।

स्विचिंग संचालन: सर्किट स्विचिंग के लिए उपयुक्त और पावर सिस्टम इंटरकनेक्ट में एक लिंक ब्रेकर के रूप में।

उच्च ऊंचाई का उपयोग: उच्च ऊंचाई वाले क्षेत्रों में उपयोग के लिए आदर्श इसके मजबूत डिजाइन और उन्नत तकनीक के कारण।

उपयोग के लिए पर्यावरणीय परिस्थितियाँ

उपयोग के लिए सामान्य पर्यावरणीय स्थितियां निम्नलिखित आवश्यकताओं को पूरा करती हैं:

a) परिवेशी वायु तापमान -25 ℃ (-40 ℃) ~ +40 ℃;

बी) ऊंचाई ≤2500 मीटर (2000 मीटर);

ग) हवा की गति ≤34m/s;

डी) दैनिक तापमान अंतर ℃25 ℃;

ई) धूप की तीव्रता 001000W/m;

च) भूकंप प्रतिरोध स्तर भूकंप की तीव्रता 8 डिग्री (क्षैतिज त्वरण 0.2g, ऊर्ध्वाधर त्वरण 0.1g);

छ) बर्फ की मोटाई mm10 मिमी;

ज) वायु प्रदूषण का स्तर GB/T 5582 में स्तर ⅲ से अधिक नहीं है;

i) स्थापना स्थान आउटडोर।

यदि उपयोगकर्ता के पास पर्यावरण की स्थिति के लिए विशेष आवश्यकताएं हैं, तो वे लियॉन्ड विशेषज्ञों के साथ बातचीत कर सकते हैं।

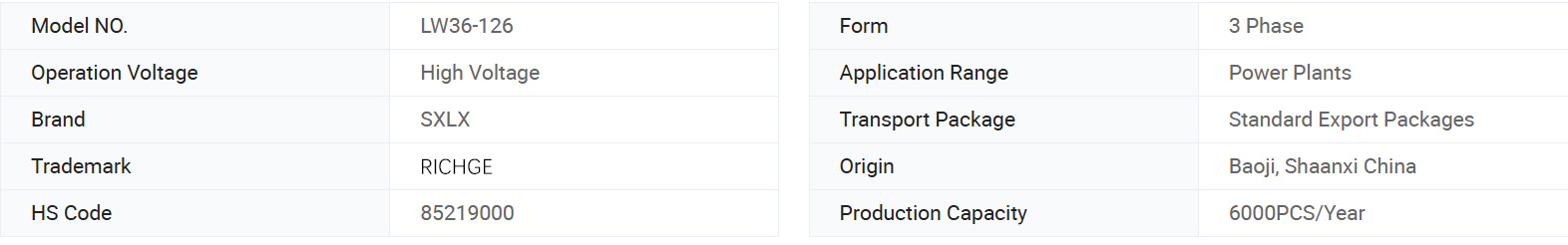

बुनियादी जानकारी।

तकनीकी मापदंड

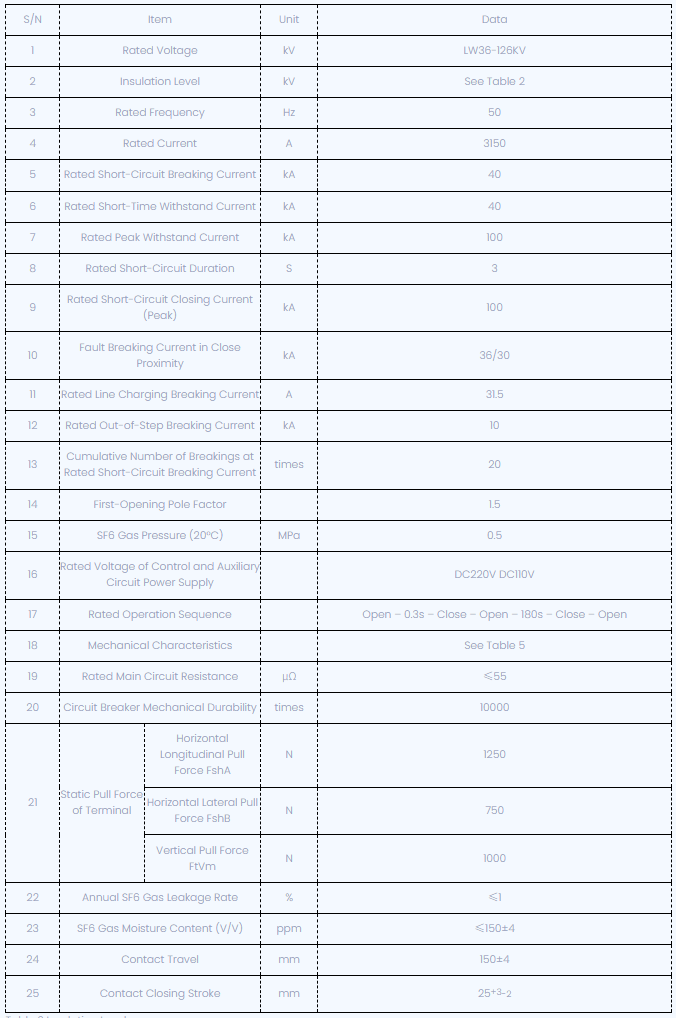

LW36-126 SF6 सर्किट ब्रेकर तकनीकी पैरामीटर

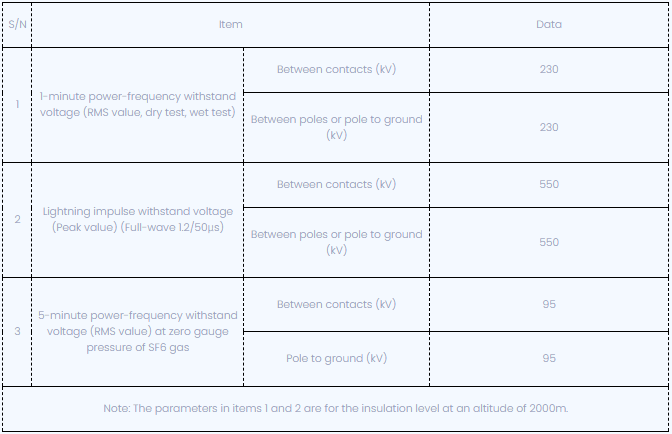

तालिका 2 इन्सुलेशन स्तर

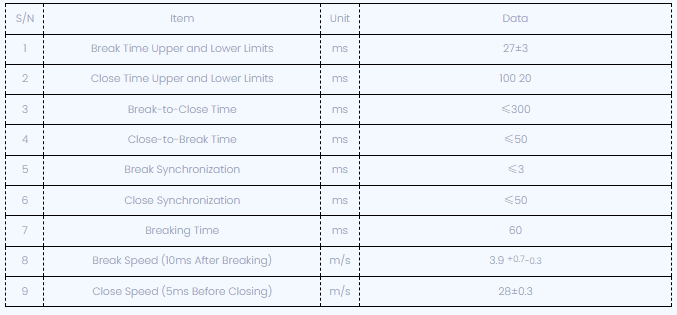

तालिका 3 यांत्रिक विशेषताओं

टेक्निकल ड्राइंग

LW36 SF6 सर्किट ब्रेकर ऑर्डर नोटिस

सर्किट ब्रेकर मॉडल और विनिर्देश;

रेटेड विद्युत पैरामीटर (वोल्टेज, करंट, ब्रेकिंग करंट, आदि)

उपयोग के लिए पर्यावरणीय स्थिति (परिवेश का तापमान, ऊंचाई, पर्यावरण प्रदूषण स्तर)

रेटेड कंट्रोल सर्किट इलेक्ट्रिकल पैरामीटर (एनर्जी स्टोरेज मोटर का रेटेड वोल्टेज, रेटेड वोल्टेज ऑफ ओपनिंग एंड क्लोजिंग कॉइल);

स्पेयर पार्ट्स, विशेष उपकरण और उपकरण की आवश्यकता (अलग से ऑर्डर करने की आवश्यकता) का नाम और मात्रा;

प्राथमिक ऊपरी टर्मिनल की वायरिंग दिशा।

LW36 SF6 सर्किट ब्रेकर ऑर्डर नोटिस

सर्किट ब्रेकर मॉडल और विनिर्देश;

रेटेड विद्युत पैरामीटर (वोल्टेज, करंट, ब्रेकिंग करंट, आदि)

उपयोग के लिए पर्यावरणीय स्थिति (परिवेश का तापमान, ऊंचाई, पर्यावरण प्रदूषण स्तर)

रेटेड कंट्रोल सर्किट इलेक्ट्रिकल पैरामीटर (एनर्जी स्टोरेज मोटर का रेटेड वोल्टेज, रेटेड वोल्टेज ऑफ ओपनिंग एंड क्लोजिंग कॉइल);

स्पेयर पार्ट्स, विशेष उपकरण और उपकरण की आवश्यकता (अलग से ऑर्डर करने की आवश्यकता) का नाम और मात्रा;

प्राथमिक ऊपरी टर्मिनल की वायरिंग दिशा।
