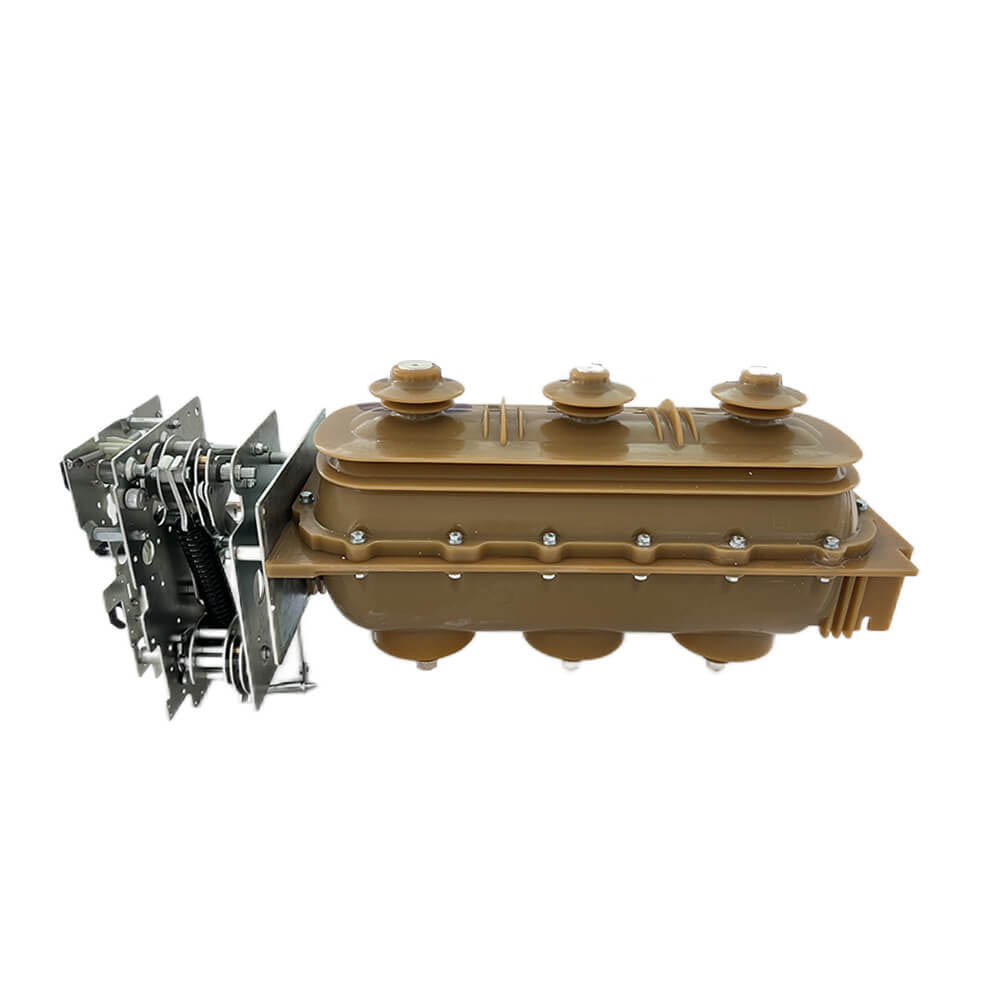

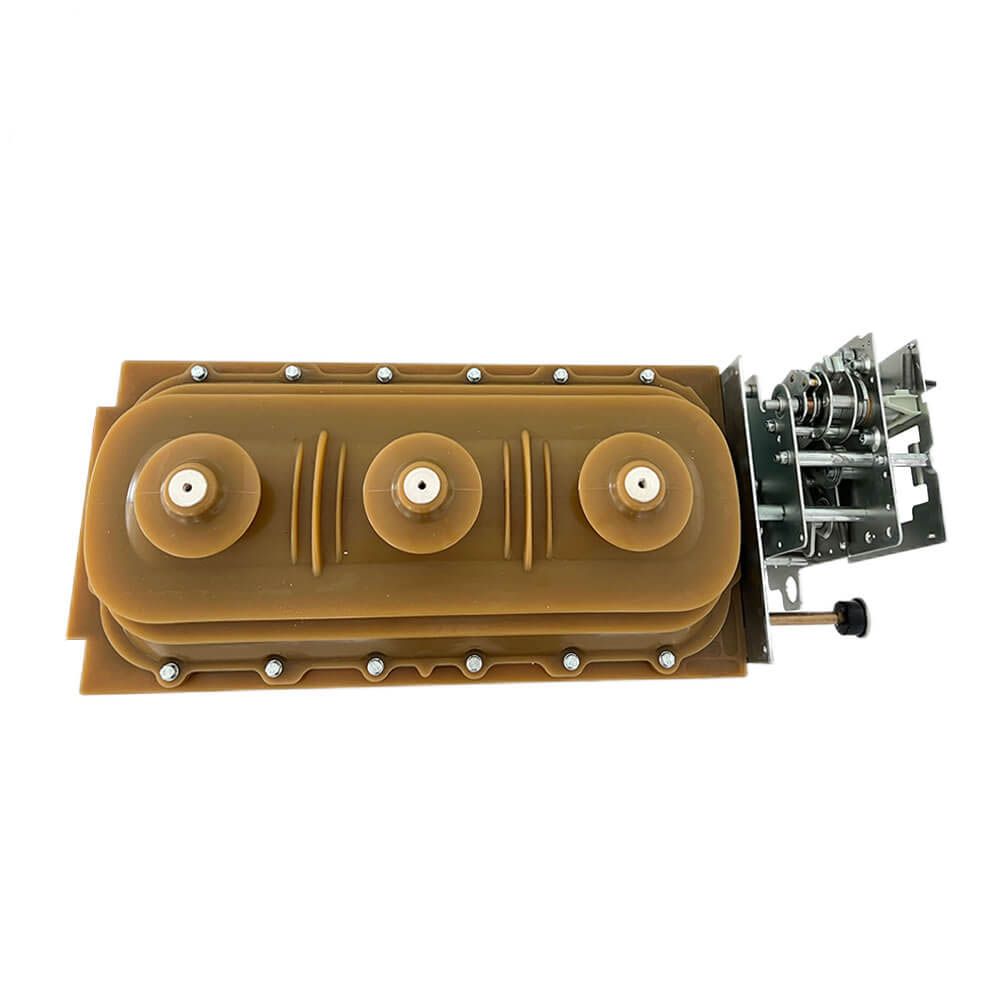

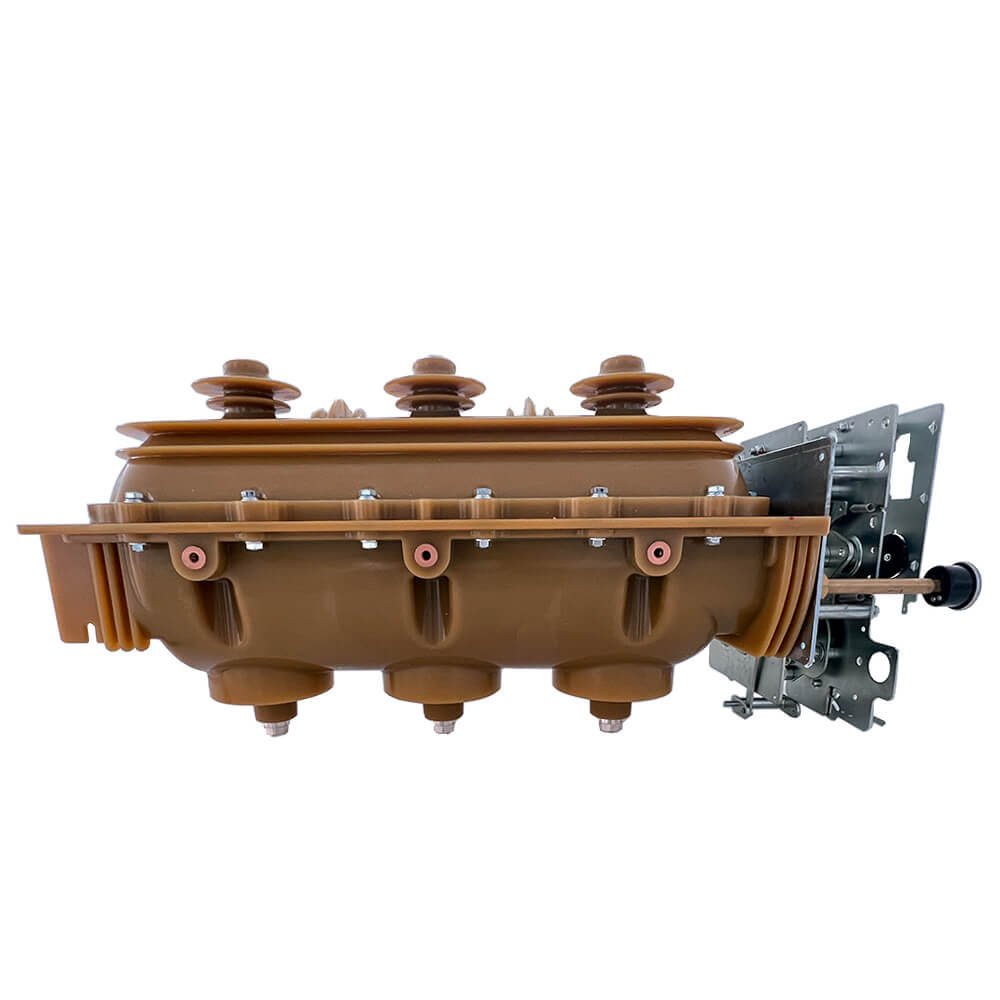

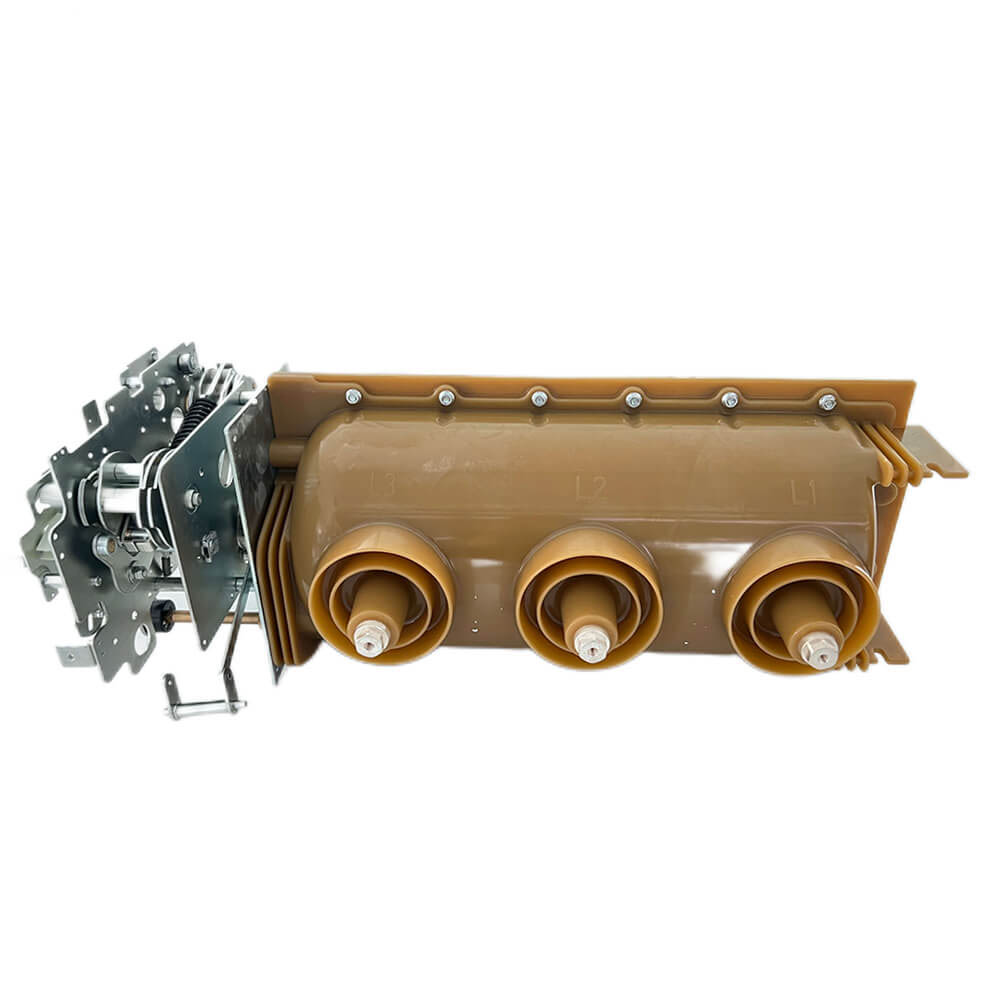

मैनुअल ऑपरेटिंग मैकेनिज्म लोड ब्रेक स्विच SF6 गैस सर्किट ब्रेकर के साथ 12kv 3 चरण स्विच

मैनुअल ऑपरेटिंग मैकेनिज्म लोड ब्रेक स्विच SF6 गैस सर्किट ब्रेकर के साथ 12kv 3 चरण स्विच

    सल्फर हेक्सफ्लुओराइड सर्किट ब्रेकर एक नया प्रकार का उच्च वोल्टेज सर्किट ब्रेकर है जो कि इन्सुलेशन माध्यम और चाप बुझाने वाले माध्यम के रूप में एसएफ 6 गैस का उपयोग कर रहा है। शुद्ध SF6 गैस रंगहीन, गैर-भॉल्टी, गैर-ज्वलनशील और गैर-विषैले अक्रिय गैस है। इसमें अच्छा इन्सुलेशन और आर्क बुझाने का प्रदर्शन है। सल्फर हेक्सफ्लोराइड सर्किट ब्रेकर उच्च दबाव SF6 गैसों का उपयोग करते हैं, जो चाप को बाहर निकालने के लिए चाप को बुझाने वाले चैम्बर में vents और संपर्कों के बीच उच्च दबाव एयरफ्लो बनाते हैं, SF6 गैसों का दबाव 1-1.5 MPa तक चाप को उड़ा देता है। सल्फर हेक्सफ्लोराइड सर्किट ब्रेकर आकार में छोटा है, उच्च इन्सुलेशन शक्ति, अच्छा चाप बुझाने वाला प्रदर्शन, लंबे रखरखाव की अवधि है और एक बंद संयोजन उपकरण बना सकता है।

    सल्फर हेक्सफ्लोराइड सर्किट ब्रेकर एक सर्किट ब्रेकर है जो एक चाप बुझाने वाले माध्यम और इन्सुलेशन माध्यम के रूप में सल्फर हेक्सफ्लुओराइड (एसएफ 6) गैस का उपयोग करता है। SF6 सर्किट ब्रेकर। 1950 के दशक की शुरुआत में सर्किट ब्रेकर्स में एक चाप बुझाने वाले माध्यम के रूप में सल्फर हेक्सफ्लोराइड का उपयोग शुरू हुआ। इस गैस के उत्कृष्ट गुणों के कारण, सिंगल ब्रेकर संपीड़ित एयर सर्किट ब्रेकर और कम-ईंधन सर्किट ब्रेकर की तुलना में वोल्टेज और वर्तमान मापदंडों में काफी अधिक है, और उच्च दबाव और सीरियल ब्रेक की काफी संख्या की आवश्यकता नहीं होती है। 1960 और 1970 के दशक में, SF6 सर्किट ब्रेकरों का व्यापक रूप से अल्ट्रा-हाई वोल्टेज पावर सिस्टम में उपयोग किया गया था। 1980 के दशक की शुरुआत में, 363kV सिंगल फॉल्ट, 550 kV डबल फॉल्ट और रेटेड ओपन करंट ऑफ़ 80, 100 ka SF6 सर्किट ब्रेकर विकसित किया गया है

बुनियादी कार्य और विशेषताएं:

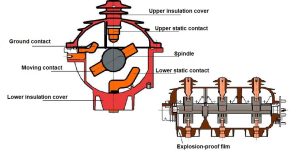

1. लोड ब्रेकर स्विच डबल फ्रैक्चर, रोटरी मूव्ड कॉन्टैक्ट स्ट्रक्चर, निम्नलिखित तीन प्रकार के ऑपरेटिंग स्टेट्स के साथ एडाप्ट करता है: क्लोजिंग, ओपनिंग, अर्थिंग।

2. एसएफ 6 गैस को एक चाप बुझाने और इन्सुलेटिंग माध्यम के रूप में, मुख्य सर्किट सील ऊपरी और निचले आवास द्वारा एपॉक्सी राल डालते हुए, प्रवाहकीय कार्य बाहरी प्रभावों से अप्रभावित है।

3. गुड सेफ्टी परफॉर्मेंस। यदि आंतरिक आर्किंग होता है, तो आवास में एक आंतरिक संरचना कमजोर बिंदु होती है, इसे खोलने के लिए जल्दी किया जाएगा, इसके बाद कैबिनेट द्वारा शटर रिलीज़ आर्क रेड ओपन एयर ओवरप्रस्योर स्ट्रीम-उन्मुख के ऊपर कैबिनेट के बाहर, स्विच कैबिनेट सुरक्षा जांच सुनिश्चित करें।

4. लोड ब्रेकर स्विच सेट करता है गेट्स, ओपनिंग, वरिंग स्विच थ्री एक में, एसएफ 6 गैस से भरा हुआ, जो कि एपॉक्सी राल हाउसिंग, तीन-स्थिति इंटरलॉक, कॉम्पैक्ट संरचना, उच्च सुरक्षा और विश्वसनीयता में शामिल है।

5. small आकार, हल्का वजन, रखरखाव-मुक्त, आसान और संचालित करने के लिए सुरक्षित।

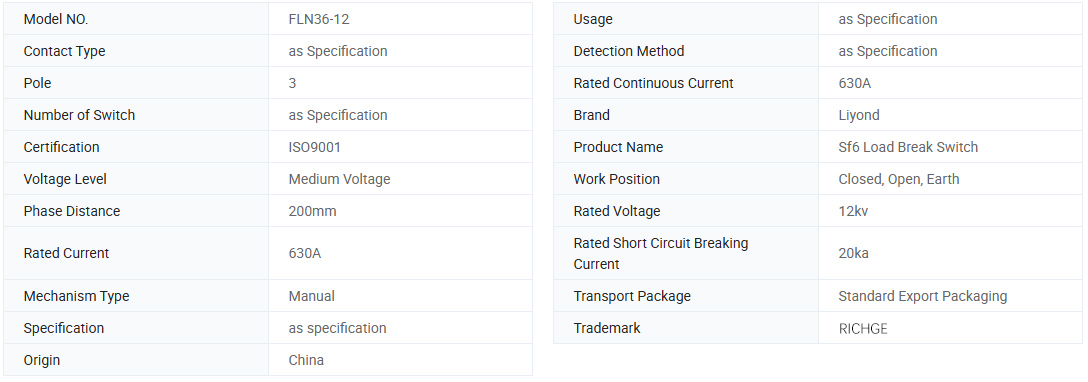

बुनियादी जानकारी।

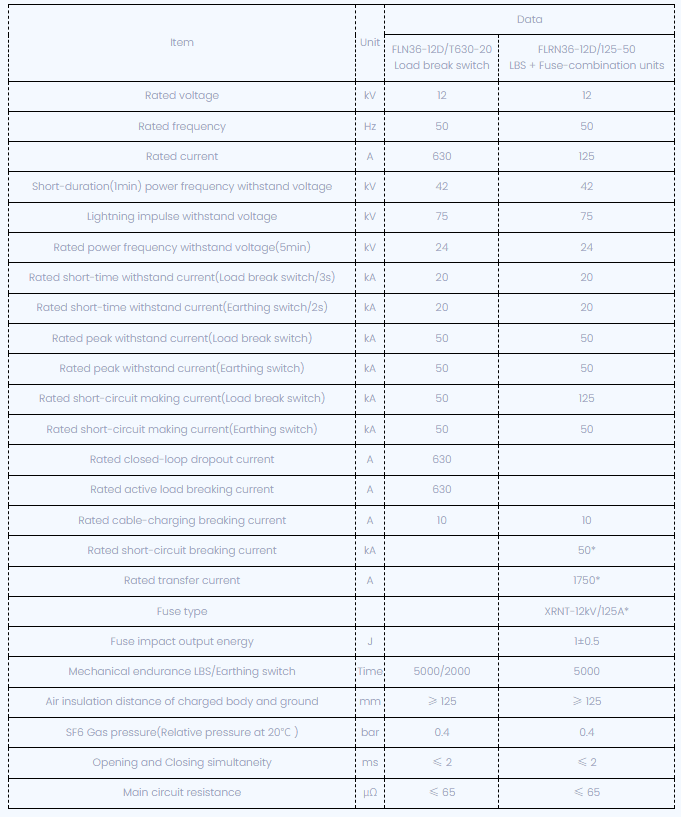

तकनीकी मापदंड

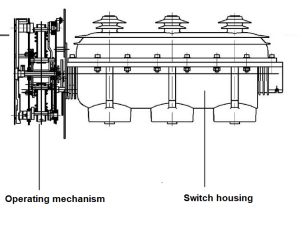

आयामी ड्राइंग:

सामान्य कार्य वातावरण

1। ऊंचाई: ≤1000m

2। परिवेश का तापमान -30ºC से +40ºC पर, दैनिक औसत तापमान 30ºC से अधिक नहीं होना चाहिए।

3। सापेक्ष आर्द्रता का दैनिक औसत 95%से कम है, औसत मासिक 90%से कम है।

4। काम का माहौल भाप, गैस, रासायनिक संक्षारक जमाव, नमक कोहरे, धूल, गंदगी और अन्य खतरनाक विस्फोटक मीडिया के बिना होना चाहिए, जो उत्पादों की इन्सुलेशन और चालकता पर गंभीर रूप से प्रभाव डालेगा।

5। काम का माहौल नियमित कंपन या गंभीर धक्कों नहीं होना चाहिए।

उपवास

Q1: क्या आप एक निर्माता या व्यापारी हैं?

A1: हम एक प्रमुख पेशेवर निर्माता हैं।

Q2: आपका वितरण चक्र कब तक है?

A2: यह आपके उत्पाद की आवश्यकताओं और मात्रा पर निर्भर करता है। आम तौर पर, वितरण के लिए 5 से 10 कार्य दिवसों की आवश्यकता होती है

Q3: आपकी बिक्री के बाद सेवा क्या है?

A3: हम उपयोगकर्ताओं के सवालों का जवाब दे सकते हैं, जो 24 घंटे उनकी समस्याओं को हल कर सकते हैं, और हमारे सभी उत्पादों के लिए तुरंत व्यापक तकनीकी सहायता प्रदान कर सकते हैं।

Q4: आप गुणवत्ता की समस्याओं को कैसे हल करते हैं?

A4: कृपया गुणवत्ता की समस्याओं की विस्तृत तस्वीरें प्रदान करें। हमारे तकनीकी और गुणवत्ता निरीक्षण विभाग उनका विश्लेषण करेंगे। हम 2 दिनों के भीतर एक संतोषजनक समाधान देंगे।

Q5: क्या आप अनुकूलित सेवाओं को स्वीकार करते हैं?

A5: हम OEM/ODM सेवाएं प्रदान करते हैं और उत्पादों पर अपना लोगो प्रिंट कर सकते हैं। हमारी पेशेवर तकनीकी और उद्धरण टीम आपके चित्र और मापदंडों के अनुसार संतोषजनक परियोजनाएं प्रदान कर सकती है।
