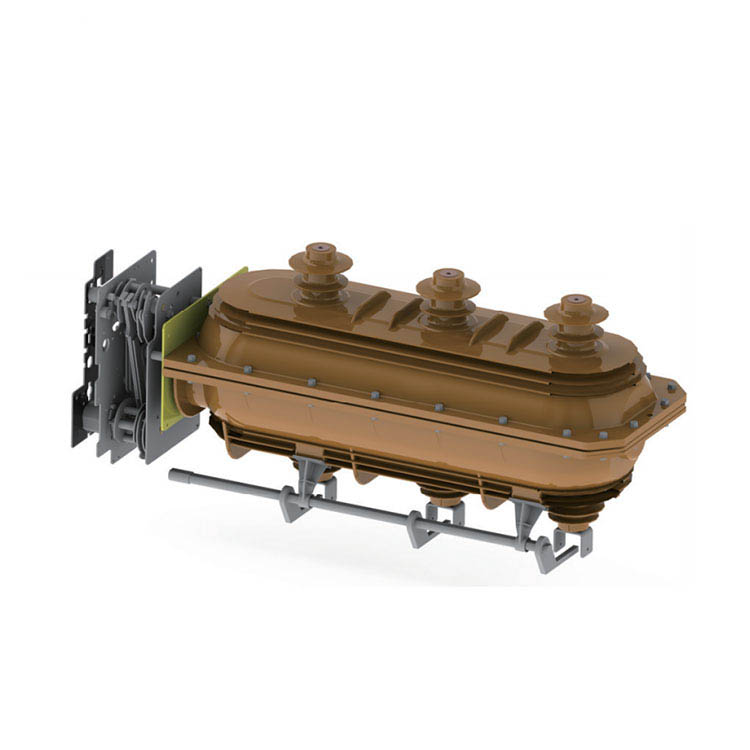

FLN36-24D इनडोर उच्च वोल्टेज SF6 लोड ब्रेक स्विच स्विच एलबीएस

FLN36-24D इनडोर उच्च वोल्टेज SF6 लोड ब्रेक स्विच स्विच एलबीएस

    इसे दो प्रकारों में विभाजित किया जा सकता है: FLN □ -24KV (K प्रकार सिंगल स्प्रिंग ऑपरेटिंग मैकेनिज्म), FLRN □ -24KV (एक प्रकार का डबल स्प्रिंग ऑपरेटिंग मैकेनिज्म)। उत्तरार्द्ध प्रकार को फ्यूज संयोजन से सुसज्जित किया जा सकता है, जिसमें नियंत्रण और संरक्षण फ़ंक्शन होता है, जिसका उपयोग बिजली की आपूर्ति और सबस्टेशन के लिए एक सुरक्षा और नियंत्रण उपकरण के रूप में किया जा सकता है, विशेष रूप से रिंग मेन यूनिट, केबल वितरण बॉक्स और स्विचिंग सबस्टेशन के लिए उपयुक्त है।

मैनुअल ऑपरेटिंग तंत्र

K प्रकार वसंत दोहरे-कार्य ऑपरेटिंग तंत्र:

FLN □ -24KV के लिए एक इनलेट नियंत्रण इकाई के रूप में, K प्रकार स्प्रिंग ऑपरेटिंग तंत्र का कार्य सिद्धांत स्प्रिंग प्रेस और रिलीज है।

अर्थिंग ऑपरेशन: हैंडल द्वारा संचालित, ऊपरी क्रैंक आर्म रोट करता है और ऊर्जा को स्टोर करने के लिए स्प्रिंग 2 को दबाता है, जब अधिकतम ऊर्जा तक पहुंचती है, तो रैंक आर्म को घुमाता है, ऊर्जा भंडारण वसंत ऊर्जा को छोड़ने और ऊपरी ट्रिगर को चलाने के लिए शुरू होता है, कनेक्टिंग बार को क्रैंक आर्म को चलाने में सक्षम बनाता है, क्रैंक आर्म रोटेट्स को चलाता है और आगे बढ़ने वाले संपर्ककर्ता को ड्राइव करता है।

ऑपरेशन पर स्विच करें: हैंडल द्वारा संचालित, लोअर क्रैंक आर्म 1 रोटेट्स, स्प्रिंग 2 को ऊर्जा को स्टोर करने के लिए दबा देता है, जब ऊर्जा जारी की जाती है, तो यह ट्रिगर 8 को चलाता है, क्रैंक आर्म को चलाने के लिए बार को कनेक्ट करने में सक्षम बनाता है, क्रैंक आर्म रोट करता है और चलती संपर्ककर्ता को चलाता है और लोड ब्रेक स्विच चालू करता है।

स्विच ऑफ ऑपरेशन: हैंडल द्वारा मुख्य शाफ्ट क्रैंक आर्म वामावर्त को घुमाएं, एनर्जी स्टोरेज स्प्रिंग जारी करें और लोड ब्रेक स्विच बंद हो जाता है।

एक प्रकार के वसंत दोहरे-कार्य ऑपरेटिंग तंत्र:

FLRN □ -24KV.Working के लिए एक प्रकार के तंत्र के आउटलेट कंट्रोल यूनिट के रूप में, एक प्रकार के तंत्र का सिद्धांत k प्रकार के समान है, इसके अलावा, इसमें फ्यूज स्ट्राइकर ट्रिप फ़ंक्शन है। एक प्रकार तंत्र के लिए। ग्राहकों की आवश्यकता के लिए विद्युत चुम्बकीय यात्रा भी उपलब्ध है।

ऑपरेशन पर स्विच करें: हैंडल द्वारा संचालित, लोअर क्रैंक आर्म 1 स्प्रिंग 12 पर स्विच को प्रेस करने के लिए घूमता है और एक ही समय में स्प्रिंग 8 को स्विच ऑफ स्विच करके पर्याप्त ऊर्जा प्रदान करता है। जब लोअर क्रैंक आर्म 1 पिन को काटता है और ड्राइव करने के लिए ट्रिगर करता है, तो यह लोअर रोलर व्हील को ट्रिप करता है, और स्प्रिंग पर स्विच को छोड़ देता है और लोड ब्रेक स्विच चालू करता है।

स्विच ऑफ ऑपरेशन: स्विच ऑफ बटन दबाएं या फ्यूज स्ट्राइकर द्वारा ट्रिप पिन 2 को धक्का दें, स्प्रिंग जारी करें और लोड स्विच बंद हो जाए।

पृथ्वी संचालन: एक प्रकार के तंत्र का अर्थिंग संचालन K प्रकार के समान है।

मोटर चालित ऑपरेटिंग तंत्र ：

मोटर ऑपरेशन को दोनों प्रकार के ऑपरेटिंग तंत्रों में जोड़ा जा सकता है, जिसका अर्थ है कि इसे मैन्युअल रूप से या मोटर चालित किया जा सकता है।

ऑपरेटिंग वोल्टेज: DC48V AC/DC 110V 220V

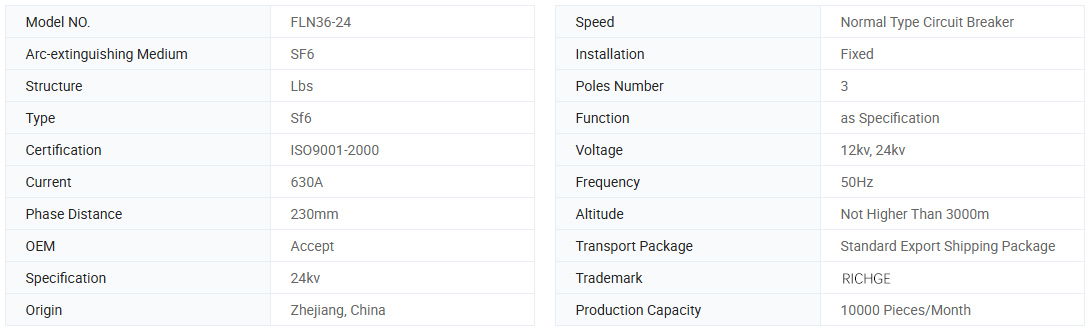

बुनियादी जानकारी।

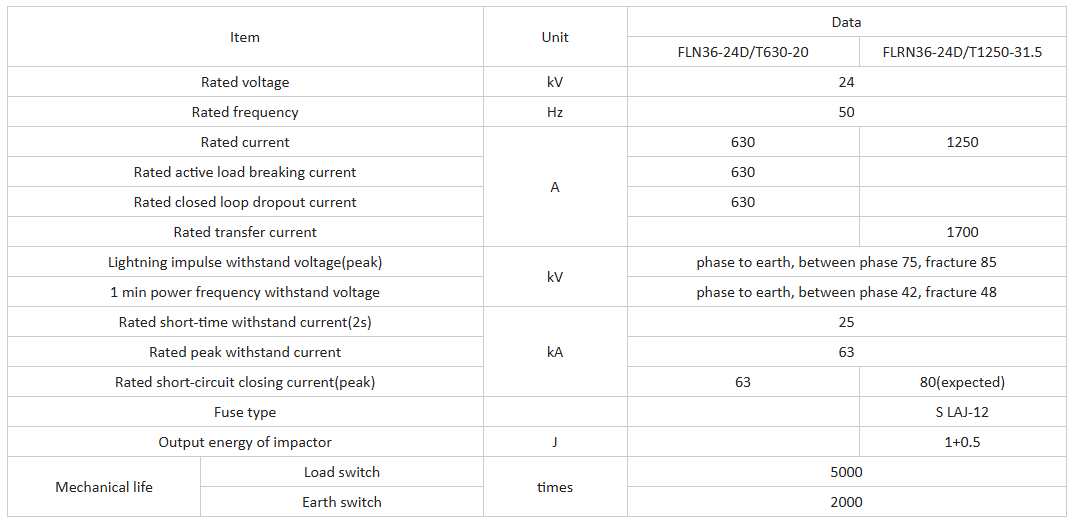

तकनीकी मापदंड

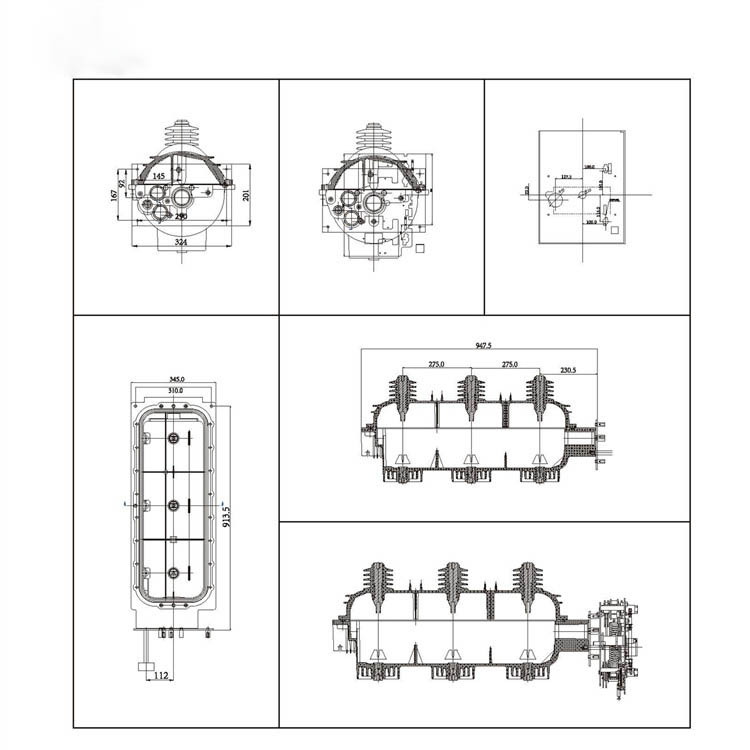

चित्रकला

लागू शर्तें

1.Ambient तापमान: अधिकतम।+40ºC; Min.-35 .C।

2. ह्यूमिडिटी: अधिकतम औसत सापेक्ष आर्द्रता दैनिक औसत:; 95%; मासिक औसत। 90%।

3.altitude: ≤ 2000m।

4. सेज़िक प्रतिरोध: 8 डिग्री।

5. आसपास की हवा संक्षारक, ज्वलनशील गैसों, जल वाष्प, आदि से मुक्त होनी चाहिए, और उन्हें लगातार और गंभीर कंपन के अधीन नहीं किया जाना चाहिए।

6.ANUNUAL रिसाव दर; ≤0.1%।
