एसी सीरीज न्यूमेटिक एफआरएल टू-यूनिट कॉम्बो

एसी सीरीज न्यूमेटिक एफआरएल टू-यूनिट कॉम्बो | एएफ+एआर एयर फिल्टर और रेगुलेटर एकीकृत वायु स्रोत उपचार इकाई

ब्रांड: रिचगे टेक्नोलॉजी द्वारा SOLIH | मानक औद्योगिक वायवीय वायु स्रोत उपचार असेंबली

1. उत्पाद अवलोकन

     SOLIH AC श्रृंखला एक हैमानक एकीकृत दो-इकाई वायवीय वायु स्रोत उपचार कॉम्बो, एक मॉड्यूलर असेंबली में एएफ एयर फिल्टर और एआर प्रेशर रेगुलेटर का संयोजन। यह एक ही इंस्टॉलेशन में पेशेवर संपीड़ित वायु शोधन और स्थिर दबाव विनियमन को पूरा करता है, सिस्टम के निरंतर कामकाजी दबाव को बनाए रखते हुए नमी, धूल और कण अशुद्धियों को प्रभावी ढंग से हटाता है। एकीकृत संरचना, जगह बचाने वाली स्थापना और सरल रखरखाव की विशेषता के साथ, यह स्वचालित वायवीय उपकरणों के लिए सबसे मुख्यधारा मानक कॉन्फ़िगरेशन है, जो कंप्रेसर और विभिन्न वायवीय एक्चुएटर्स के फ्रंट-एंड एयर स्रोत कंडीशनिंग के लिए बिल्कुल उपयुक्त है।

2. उत्पाद स्थिति

  एसी दो-यूनिट कॉम्बो = एएफ पानी और धूल निस्पंदन + एआर दबाव स्थिरीकरण और कमी

     प्राथमिक वायु स्रोत शुद्धि और सटीक दबाव नियंत्रण के लिए वायु कंप्रेसर के पीछे के छोर पर स्थापित किया गया। यह औद्योगिक स्वचालन वायवीय प्रणालियों के लिए सार्वभौमिक मानक असेंबली है, जिसका व्यापक रूप से तेल मुक्त स्वच्छ उपकरण और सामान्य वायवीय सर्किट स्थिरीकरण परिदृश्यों में उपयोग किया जाता है।

3. पूर्ण श्रृंखला मॉडल एवं प्रवाह ग्रेड

4. मुख्य तकनीकी विशिष्टताएँ

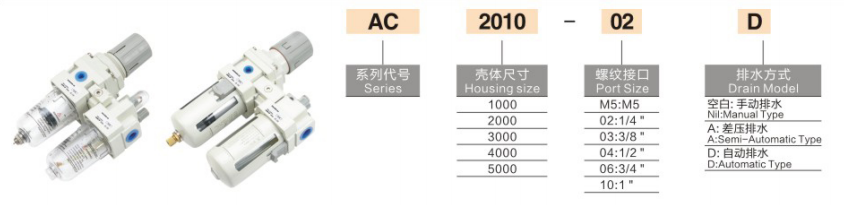

5. मॉडल कोडिंग नियम और स्पष्टीकरण

     • एसी2010-02: 2-यूनिट वायु स्रोत कॉम्बो, 2000 आकार, आरसी 1/4 पोर्ट, मानक मैनुअल जल निकासी

     • AC4010-04D: 2-यूनिट वायु स्रोत कॉम्बो, 4000 आकार, आरसी1/2 पोर्ट, स्वचालित जल निकासी प्रकार

     • AC3010-03G: उच्च परिशुद्धता दबाव गेज के साथ 2-यूनिट कॉम्बो

  प्रत्यय परिभाषा

     • कोई प्रत्यय नहीं: मैनुअल ड्रेन (लागत प्रभावी मानक प्रकार)

     • -डी: स्वचालित निकास (24 घंटे निरंतर संचालन उपकरण के लिए)

     • -जी: दृश्य दबाव समायोजन के लिए दबाव नापने का यंत्र से सुसज्जित

6. संरचनात्मक विशेषताएं और उत्पाद लाभ

     • एकीकृत मॉड्यूलर डिजाइन: एकीकृत फ़िल्टर और नियामक संरचना एक-टुकड़ा स्थापना और डिससेम्बली का एहसास कराती है, जिससे पाइपलाइन की जगह बचती है और ऑन-साइट लेआउट और दैनिक रखरखाव सरल हो जाता है।

     • कुशल जल पृथक्करण और लंबी सेवा जीवन: फ्रंट-स्टेज सेंट्रीफ्यूगल ज़ुल्फ़ पृथक्करण बड़े पानी की धुंध और अशुद्धियों को कुशलतापूर्वक हटा देता है, फ़िल्टर तत्व लोड को कम करता है और 5μm सटीक फ़िल्टर तत्व की सेवा जीवन को बढ़ाता है।

     • स्थिर दबाव आउटपुट और तेज़ प्रतिक्रिया: अतिप्रवाह प्रकार दबाव विनियमन संरचना संवेदनशील दबाव प्रतिक्रिया और स्थिर डाउनस्ट्रीम दबाव सुनिश्चित करती है, उपकरण संचालन के दौरान दबाव में उतार-चढ़ाव से प्रभावी ढंग से बचती है।

     • एंटी-मिसऑपरेशन सेल्फ-लॉकिंग संरचना: नॉब सेल्फ-लॉकिंग प्रेशर रेगुलेशन डिज़ाइन उपकरण कंपन या आकस्मिक स्पर्श के कारण होने वाले दबाव बहाव को रोकता है, जिससे दीर्घकालिक स्थिर वायवीय सिस्टम पैरामीटर सुनिश्चित होते हैं।

     • दृश्य जल स्तर की निगरानी: सुरक्षात्मक आवरण के साथ पारदर्शी पीसी वॉटर कप जल स्तर के वास्तविक समय के दृश्य अवलोकन का एहसास कराता है, जिससे निस्पंदन गुणवत्ता और डाउनस्ट्रीम घटकों को प्रभावित करने वाले अत्यधिक जल संचय से बचा जा सकता है।

     • निःशुल्क उन्नयन एवं विस्तार: मानक मॉड्यूलर इंटरफ़ेस एएल ऑयल मिस्टर के साथ सीधे स्प्लिसिंग का समर्थन करता है, जो लुब्रिकेटेड वायवीय सर्किट के लिए पूर्ण तीन-यूनिट एफआरएल असेंबली में जल्दी से अपग्रेड होता है।

7. विशिष्ट अनुप्रयोग परिदृश्य

     • स्वचालन औद्योगिक उपकरण: स्वचालित मशीनों, मशीन टूल्स, रोबोटिक हथियारों और सटीक स्वचालन उत्पादन लाइनों के लिए वायु स्रोत पूर्व उपचार।

     • प्रकाश उद्योग पाइपलाइन उपकरण: इलेक्ट्रॉनिक्स, पैकेजिंग, प्रिंटिंग, कपड़ा और असेंबली लाइन वायवीय प्रणालियों के लिए स्थिर शुद्धिकरण।

     • वायवीय घटक संरक्षण: घिसाव और विफलता दर को कम करने के लिए सिलेंडर, सोलनॉइड वाल्व और वायवीय उपकरणों के लिए फ्रंट-एंड निस्पंदन और दबाव स्थिरीकरण।

     • केंद्रीकृत वायु स्रोत प्रसंस्करण: समग्र वायु स्रोत गुणवत्ता में सुधार के लिए फ़ैक्टरी कार्यशाला की मुख्य वायु पाइपलाइनों के लिए प्राथमिक वायु शोधन और दबाव विनियमन।

8. दैनिक रखरखाव दिशानिर्देश

     • नियमित जल निकासी: यह सुनिश्चित करने के लिए कि पानी का स्तर चेतावनी रेखा से नीचे है और तरल पानी को डाउनस्ट्रीम सर्किट में प्रवेश करने से रोकने के लिए कप में जमा पानी को नियमित रूप से निकालें।

     • समय पर फ़िल्टर तत्व प्रतिस्थापन: यदि अंतर दबाव काफी बढ़ जाता है तो फिल्टर तत्व को तुरंत बदलें; इष्टतम निस्पंदन प्रदर्शन बनाए रखने के लिए हर 6-12 महीने में नियमित प्रतिस्थापन।

     • मानक स्थापना: सामान्य जल पृथक्करण और दबाव विनियमन दक्षता सुनिश्चित करने के लिए शरीर पर वायु प्रवाह तीर का सख्ती से पालन करते हुए लंबवत रूप से स्थापित करें।

9. एफआरएल दो-यूनिट और तीन-यूनिट चयन निर्देश

     • एसी दो-यूनिट (फ़िल्टर + रेगुलेटर): के लिए उपयुक्ततेल मुक्त और स्वच्छ वायवीय उपकरण, जैसे इलेक्ट्रॉनिक सटीक उपकरण, वैक्यूम सिस्टम और तेल मुक्त सिलेंडर।

     • एसी थ्री-यूनिट (फ़िल्टर + रेगुलेटर + स्नेहक): पारंपरिक वायवीय सिलेंडरों, वायवीय मोटरों और गतिमान वायवीय घटकों के लिए उपयुक्त जिन्हें तेल स्नेहन की आवश्यकता होती है।

एक वाक्य सारांश

     SOLIH AC श्रृंखला दो-यूनिट कॉम्बो उच्च दक्षता वाले वायु निस्पंदन और सटीक दबाव स्थिरीकरण को एकीकृत करता है, जिसमें मॉड्यूलर इंस्टॉलेशन, एंटी-ड्रिफ्ट दबाव विनियमन और दृश्य जल स्तर की निगरानी शामिल है, जो औद्योगिक स्वचालित वायवीय प्रणालियों के लिए सबसे अधिक लागत प्रभावी और व्यापक रूप से लागू मानक वायु स्रोत उपचार समाधान है।
