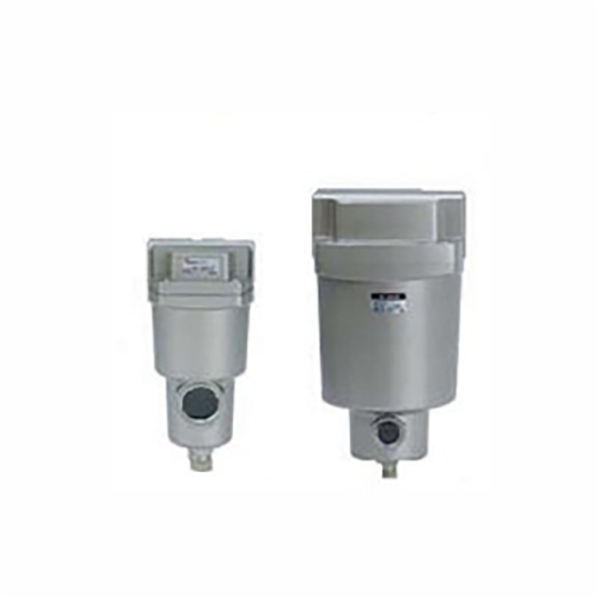

एएफएफ और एएम कोर संयुक्त वायु स्रोत शुद्धि असेंबली बनाते हैं। एएफएफ ठोस अशुद्धियों और संघनित पानी की बूंदों को हटाने के लिए प्राथमिक मोटे फिल्टर के रूप में कार्य करता है, जबकि एएम सूक्ष्म तेल एयरोसोल उन्मूलन के लिए सटीक तेल धुंध विभाजक है, जो संपीड़ित हवा की सफाई में सुधार करता है और डाउनस्ट्रीम वायवीय एक्ट्यूएटर्स की पूरी तरह से सुरक्षा करता है।
1. एएफएफ सीरीज मेन लाइन मोटे फिल्टर
- निस्पंदन परिशुद्धता: 1μm, 99% कण कैप्चर दर (पुराने 3μm ग्रेड से उन्नत)
- मुख्य कार्य: बड़ी धूल, जंग के मलबे और थोक संघनित पानी को हटा दें, सामने प्राथमिक निस्पंदन के रूप में 99% जल पृथक्करण दक्षता
-- स्वच्छता मानक: आईएसओ8573-1:2010 [4:7:4]
2. एएम सीरीज ऑयल मिस्ट सेपरेटर (फाइन फिल्टर)
- निस्पंदन परिशुद्धता: 0.1μm, 99% सूक्ष्म तेल धुंध कैप्चर दर (पुराने 0.3μm ग्रेड से उन्नत)
- मुख्य कार्य: पूर्ण तेल धुंध पृथक्करण, आउटलेट अवशिष्ट तेल एकाग्रता ≤1mg/m³ (0.8ppm), पूरी तरह से तेल मुक्त स्नेहन प्रक्रिया आवश्यकताओं के अनुरूप
-- स्वच्छता मानक: आईएसओ8573-1:2010 [2:7:3]
3. साझा सामान्य लाभ
- अल्ट्रा-लो प्रेशर ड्रॉप ≤5kPa, ऊर्जा की बचत, पारंपरिक मॉडलों की तुलना में प्रवाह क्षमता में 20% की वृद्धि
- हल्के स्टेनलेस स्टील तरल भंडारण कटोरा, अधिकतम वजन में 52% तक की कमी
- दृश्य रखरखाव अनुस्मारक: फिल्टर प्रतिस्थापन समय का आकलन करने के लिए लाल रिंग के साथ मानक निर्मित क्लॉग संकेतक; त्वरित मॉडल पहचान के लिए रंग-कोडित फ़िल्टर एंड कैप
- मॉड्यूलर कैस्केड डिज़ाइन, मल्टी-ग्रेड अल्ट्रा-क्लीन एयर मांगों को पूरा करने के लिए एएमडी / एएमएच अल्ट्रा-फाइन फिल्टर के साथ क्रमिक रूप से जोड़ा जा सकता है

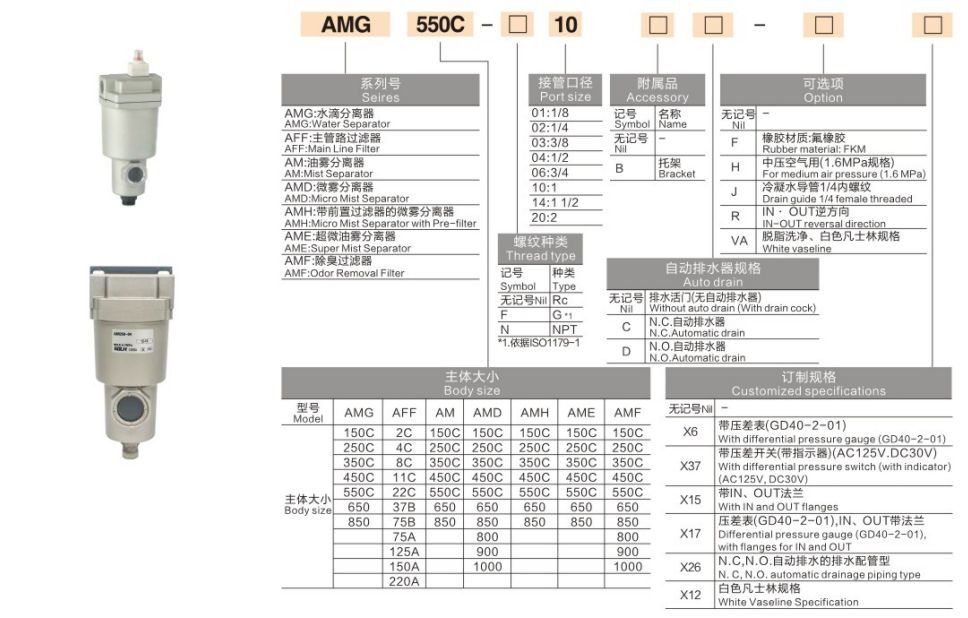

1. उदाहरण मॉडल: AFF40-04; AM50-10D
|
कोड खंड |
परिभाषा विवरण |
| एएफएफ/एएम |
श्रृंखला पहचानकर्ता / एएफएफ = मुख्य लाइन मोटे फिल्टर / एएम = तेल धुंध ठीक विभाजक |
| 20 / 30 / 40 / 50 / 60 /70डी /80डी /90डी |
फ़्रेम आकार कोड, रेटेड अधिकतम प्रवाह के अनुरूप |
| 02 / 04 / 06 / 10 /14 |
पोर्ट थ्रेड का आकार। 02=1/4", 04=1/2", 06=3/4", 10=1", 14=1.5"। थ्रेड विकल्प: आरसी / जी / एनपीटी |
| -डी |
वैकल्पिक प्रत्यय डी = सामान्य रूप से खुला ऑटो ड्रेन (हवा के दबाव के बिना जल निकासी) |
2. मानक आदेश उदाहरण
- एएफएफ मोटे फिल्टर, 1/2" पोर्ट, ऑटो ड्रेन: एएफएफ40-04डी
- एएम ऑयल मिस्ट सेपरेटर, 1" पोर्ट, ऑटो ड्रेन: एएम50-10डी
- उच्च प्रवाह 7000 एल/मिनट, 1.5" पोर्ट: एएम70डी-14
1. सामान्य सामान्य पैरामीटर
- लागू माध्यम: संपीड़ित हवा (पूर्व फ़िल्टर ≥40μm अपस्ट्रीम आवश्यक)
-- ऑपरेटिंग दबाव सीमा: 0.1~1.0 एमपीए; बर्स्ट प्रूफ दबाव 1.5 एमपीए
- ऑपरेटिंग परिवेश का तापमान: -5 ~ 60℃ (कटोरे के अंदर कोई बर्फ नहीं बनना)
- नाली विन्यास: मानक के रूप में मैनुअल नाली; प्रत्यय -डी के माध्यम से ऑटो ड्रेन वैकल्पिक
2.पूर्ण श्रृंखला प्रवाह एवं आयाम पैरामीटर तालिका
|
मॉडल कोड |
अधिकतम प्रवाह (एल/मिनट) |
पोर्ट थ्रेड आकार |
नेट वजन / किग्रा) |
तरल भंडारण मात्रा (सेमी³) |
|
20 |
300 |
1/8", 1/4" |
0.19 |
8 |
|
30 |
750 |
1/4", 3/8" |
0.39 |
25 |
|
40 |
1500 |
1/4", 3/8", 1/2" |
0.79 |
45 |
|
50 |
2200 |
3/4", 1" |
1.23 |
100 |
|
60 |
3700 |
1" |
1.46 |
100 |
| 70डी |
7000 |
1", 1.5" |
3.4 |
— |
| 80डी |
11000 |
1.5" |
4.7 |
— |
| 90 दिन |
14500 |
1.5", 2" |
5.0 |
— |
1. निस्पंदन ग्रेड मिलान योजना
- साधारण सामान्य वायवीय सर्किट: एएफएफ (1μm मोटे फिल्टर) → दबाव नियामक → स्नेहक
- तेल मुक्त परिशुद्धता स्वचालन उपकरण: एएफएफ → एएम (0.1μm तेल धुंध विभाजक) → टर्मिनल उपकरण
- अल्ट्रा-उच्च सफाई अर्धचालक / ऑप्टिकल प्रक्रिया: एएफएफ → एएम → एएमडी (0.01μm अल्ट्रा-फाइन फिल्टर)
2. प्रवाह मार्जिन गणना
- कुल प्रणाली की अधिकतम वायु खपत से 1.2 ~ 1.5 गुना अधिक रेटेड प्रवाह वाले मॉडल का चयन करें; अतिभारित प्रवाह निस्पंदन दक्षता को काफी कम कर देगा और दबाव हानि को बढ़ा देगा।
3. ड्रेन मोड चयन
- 24 घंटे अप्राप्य निरंतर उत्पादन, उच्च घनीभूत उपज: -डी ऑटो ड्रेन संस्करण चुनें
- रुक-रुक कर कम आवृत्ति वाले उपकरण: मानक मैनुअल ड्रेन प्रकार पर्याप्त
4. पोर्ट मिलान सिद्धांत
- मुख्य पाइपलाइन व्यास के साथ लगातार फिल्टर पोर्ट आकार; अतिरिक्त दबाव ड्रॉप को रोकने के लिए व्यास को कम/बढ़ाने से बचें।
- सामान्य औद्योगिक स्वचालन: सीएनसी मशीन टूल्स, एयर सिलेंडर, सोलनॉइड वाल्व फ्रंट-एंड पानी और तेल निकालना
- खाद्य और दवा विनिर्माण: उत्पाद संदूषण से बचने के लिए तेल मुक्त स्वच्छ वायु स्रोत
- 3सी इलेक्ट्रॉनिक्स और कोटिंग कार्यशालाएं: सतह कोटिंग दोषों और सटीक घटक प्रदूषण को रोकने के लिए तेल धुंध को खत्म करें
- एयर कंप्रेसर पोस्ट-ट्रीटमेंट सिस्टम: समग्र वायु शुद्धता को उन्नत करने के लिए रेफ्रिजरेटेड / सोखना एयर ड्रायर के साथ कैस्केड किया गया
|
तुलना मद |
एएफएफ मेन लाइन मोटे फिल्टर |
एएम ऑयल मिस्ट सेपरेटर फाइन फिल्टर |
| निस्पंदन परिशुद्धता |
1μm, पानी की बूंदों और बड़े ठोस कणों को हटा देता है |
0.1μm, समर्पित सूक्ष्म तेल धुंध पृथक्करण |
| आउटलेट अवशिष्ट तेल |
कोई तेल पृथक्करण कार्य नहीं |
≤1mg/m³ अल्ट्रा-लो अवशिष्ट तेल सांद्रता |
| स्थापना स्थिति |
एयर कंप्रेसर के बाद पहला चरण, एयर सर्किट का सबसे सामने |
एएफएफ मोटे फिल्टर के बाद, सटीक टर्मिनल उपकरण से पहले |
| मूलभूत कार्य |
प्राथमिक पूर्व-निस्पंदन, डाउनस्ट्रीम महीन फ़िल्टर तत्वों की सुरक्षा करता है |
माध्यमिक परिशुद्धता शुद्धि, तेल मुक्त स्वच्छ संपीड़ित हवा की आपूर्ति |
SOLH AFF 1μm मेन लाइन मोटे फिल्टर और AM 0.1μm ऑयल मिस्ट सेपरेटर पूर्ण 300~14500 L/मिनट प्रवाह रेंज, विजुअल क्लॉग इंडिकेटर और वैकल्पिक ऑटो ड्रेन के साथ मॉड्यूलर कैस्केड वायु शोधन इकाइयों का निर्माण करते हैं, जो सामान्य वायवीय, भोजन, चिकित्सा, इलेक्ट्रॉनिक और छिड़काव तेल मुक्त वायु स्रोत उपचार के लिए ISO8573-1 मानक का अनुपालन करते हैं।
