ब्रांड:रिचगे टेक्नोलॉजी द्वारा एसओएलएच

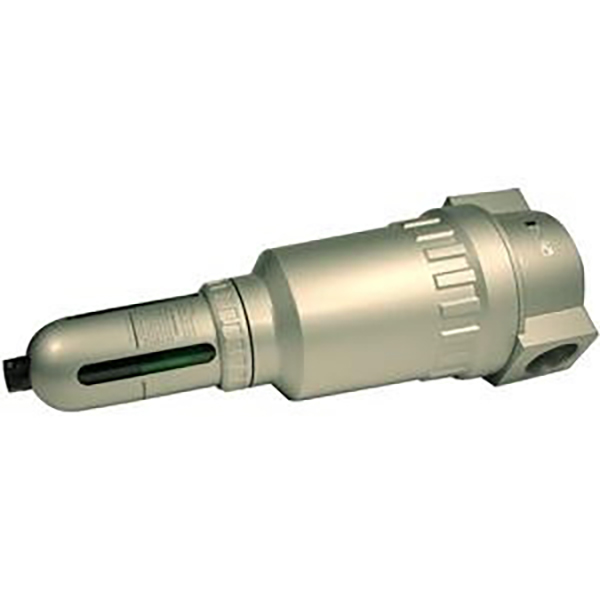

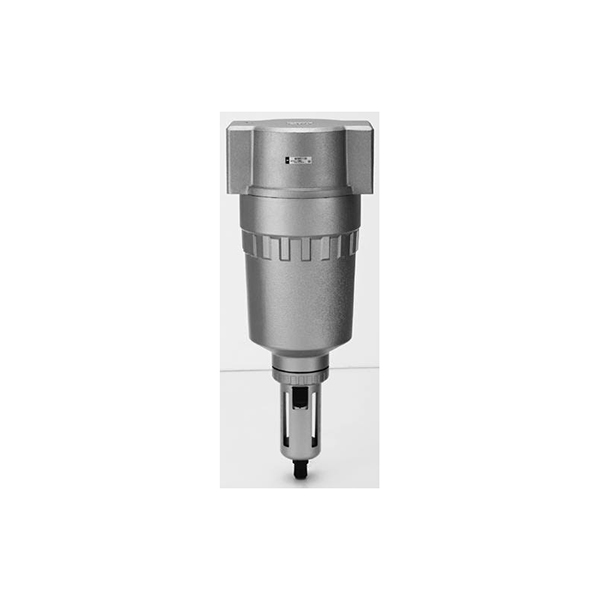

SOLH AF800 और AF900 औद्योगिक बड़े-कैलिबर उच्च क्षमता वाले मुख्य पाइपलाइन एयर फिल्टर हैं, जो SMC मूल AF800/AF900 के साथ पूरी तरह से आयाम और प्रदर्शन विनिमेय हैं। एयर कंप्रेसर मुख्य वायु स्रोत, संपूर्ण उत्पादन लाइन केंद्रीकृत वायु आपूर्ति और मल्टी-वाल्व द्वीप उच्च-प्रवाह वायवीय प्रणालियों के लिए डिज़ाइन किया गया। छोटी विभाजित वायु सेवा इकाइयों AF200/300/400 से भिन्न, उनमें बड़े आकार के प्रवाह चैनल, अति-उच्च उपचार प्रवाह और बड़ी क्षमता वाले जल संग्रह कटोरे की सुविधा है।
यह संपीड़ित हवा के अंदर संघनित पानी, जंग और धूल की अशुद्धियों को केन्द्रापसारक रूप से अलग करता है, डाउनस्ट्रीम सोलनॉइड वाल्व, सिलेंडर, वैक्यूम इजेक्टर और बड़े वायवीय एक्चुएटर्स की पूरी तरह से रक्षा करता है, जिससे पूरी वायवीय लाइन की विफलता दर काफी कम हो जाती है।
1. AF800: मध्यम बड़ा प्रवाह, पोर्ट G1¼ / G1½ (1.25 / 1.5 इंच)
2. AF900: अतिरिक्त बड़ी मुख्य पाइपलाइन फ़िल्टर, पोर्ट G2 (2 इंच)
वैकल्पिक सहायक उपकरण: मैनुअल ड्रेन / फ्लोट ऑटो ड्रेन, मल्टी-ग्रेड फिल्टर तत्व, पारदर्शी पीसी बाउल / मेटल विस्फोट प्रूफ बाउल। मशीन टूल क्लस्टर, लिथियम बैटरी उत्पादन लाइनों, पेंटिंग कार्यशालाओं और उच्च शक्ति वायु स्रोत की मांग के साथ पूर्ण रासायनिक उपकरण के साथ व्यापक रूप से मेल खाता है।
पूर्ण ऑर्डर कोड प्रारूप: AF800-F16 / AF900-F20 - □ - □
1. AF800 / AF900: बड़ी क्षमता वाले उच्च प्रवाह एयर फिल्टर के लिए श्रृंखला कोड
2. F12 / F16 / F20: पोर्ट थ्रेड आकार
-- F12 = G1¼ (1.25")
-- F16 = G1½ (1.5")
- F20 = G2 (2")
3. मध्य प्रत्यय: नाली प्रकार
- रिक्त: मानक मैनुअल नाली
- एडी47: एनसी सामान्य रूप से बंद फ्लोट ऑटो ड्रेन (पीसी बाउल के लिए, उपकरण बंद होने के बाद कोई हवा का रिसाव नहीं)
- AD48-6: सामान्य रूप से खुला फ्लोट ऑटो ड्रेन नहीं (नायलॉन धातु के कटोरे के लिए, निरंतर स्वचालित ड्रेनेज)
4. अंत प्रत्यय: जल कटोरा द्रव्य विकल्प
-- खाली: मानक पारदर्शी पीसी कटोरा + धातु टक्कर रोधी सुरक्षा कवर
- एम: तरल स्तर अवलोकन खिड़की के साथ जंग-रोधी धातु का कटोरा (धूल भरे, तैलीय, बाहरी कठोर वातावरण के लिए)
- एमजी: दूरस्थ जल मात्रा अवलोकन के लिए अंतर्निर्मित तरल स्तर गेज के साथ धातु का कटोरा
5. फ़िल्टर तत्व परिशुद्धता अनुकूलन योग्य:
- मानक 5μm; वैकल्पिक 2μm उच्च परिशुद्धता, 10/20/40/70/100μm मोटे फ़िल्टर
|
पैरामीटर आइटम |
AF800 |
AF900 |
| मानक पोर्ट थ्रेड |
G1¼(Rc1¼), G1½(Rc1½) |
जी2 (आरसी2) |
| अधिकतम कार्य दबाव |
1.0 एमपीए |
1.0 एमपीए |
| बर्स्ट प्रूफ दबाव |
1.5 एमपीए |
1.5 एमपीए |
| मानक फ़िल्टर परिशुद्धता |
5μm (फ़ैक्टरी डिफ़ॉल्ट) |
5μm (फ़ैक्टरी डिफ़ॉल्ट) |
| वैकल्पिक फ़िल्टर परिशुद्धता |
2/10/20/40/70/100μm |
2/10/20/40/70/100μm |
| पानी का कटोरा मात्रा |
45 सेमी³ |
45 सेमी³ |
| मानक कटोरा सामग्री |
उच्च शक्ति पारदर्शी पीसी + धातु टक्कर रोधी कवर |
उच्च शक्ति पारदर्शी पीसी + धातु टक्कर रोधी कवर |
| शुद्ध वजन |
3.15 किग्रा |
7.30 किग्रा |
| लागू माध्यम |
सूखी संपीड़ित हवा, गैर-संक्षारक अक्रिय गैस |
सूखी संपीड़ित हवा, गैर-संक्षारक अक्रिय गैस |
| परिवेश का तापमान |
-5℃ ~ +60℃ (कटोरे के अंदर कोई बर्फ नहीं) |
-5℃ ~ +60℃ (कटोरे के अंदर कोई बर्फ नहीं) |
| न्यूनतम स्टार्टअप नाली दबाव |
एनसी:0.15एमपीए / एनओ:0.1एमपीए |
एनसी:0.15एमपीए / एनओ:0.1एमपीए |
| रेटेड उपचार प्रवाह (0.5MPa, ΔP=0.05MPa) |
AF800-F16(G1½): 12000 एल/मिनट |
AF900-F20(G2): 20000 एल/मिनट |
1. स्टेज1: केन्द्रापसारक जल पृथक्करण गाइड संरचना
- वायुप्रवाह स्पर्शरेखा दिशा के साथ उच्च गति से घूमता है; केन्द्रापसारक बल तरल संघनित पानी, तेल की बूंदों और बड़े जंग के कणों को कटोरे की भीतरी दीवार पर फेंकता है, जो गुरुत्वाकर्षण द्वारा नीचे बैठ जाते हैं। फ़िल्टर तत्व भार को कम करने और प्रतिस्थापन चक्र को बढ़ाने के लिए 95% से अधिक तरल प्रदूषकों को पहले से अलग कर दिया जाता है।
2. चरण 2: मल्टी-लेयर फाइबर फ़िल्टर तत्व
- केन्द्रापसारक निर्जलीकरण के बाद संपीड़ित हवा छोटे ठोस धूल और महीन तेल एरोसोल कणों को रोकने के लिए मल्टी-लेयर फाइबर फिल्टर कार्ट्रिज से गुजरती है। 2μm उच्च परिशुद्धता संस्करण सटीक आनुपातिक वाल्व और वैक्यूम सर्किट के लिए अल्ट्रा-स्वच्छ वायु स्रोत प्रदान करता है।
3. वाटर स्प्लैश बैफल पार्टिशन बिल्ट-इन बाउल के ऊपर
- स्वच्छ वायु पाइपलाइन में वायुप्रवाह द्वारा तरल पानी के द्वितीयक प्रवेश को रोकने के लिए तल पर बसे पानी को अलग करता है।
4. डिटेचेबल वॉटर बाउल + ड्रेन असेंबली
दो जल निकासी समाधानों के साथ नीचे एकीकृत जल निकासी वाल्व:
- मैनुअल ड्रेन: जमा हुए पानी को मैन्युअल रूप से निकालने के लिए नीचे का बटन दबाएं
-- फ्लोट ऑटो ड्रेन: जब पानी स्वचालित रूप से जल निकासी खोलने के लिए दहलीज तक पहुंचता है तो फ्लोट बढ़ जाता है, निरंतर उत्पादन लाइनों के लिए अप्राप्य संचालन
5. हार्ड एनोडाइज्ड एल्यूमीनियम मिश्र धातु मुख्य बॉडी
- अल्ट्रा-लो एयर फ्लो प्रतिरोध के साथ बड़ा स्ट्रेट-थ्रू फ्लो चैनल, पूर्ण दबाव में स्पष्ट दबाव के बिना स्थिर वायु आपूर्ति
- बड़े प्रवाह भार; विरोधी तेल और विरोधी जंग सतह उपचार।
1. तीन पानी के कटोरे के विकल्प
1.1 मानक पारदर्शी पीसी कटोरा (फ़ैक्टरी डिफ़ॉल्ट)
-- लाभ: वास्तविक समय दृश्य जल स्तर अवलोकन, कार्यशाला के लोहे के स्क्रैप द्वारा टूटने को रोकने के लिए धातु-टकराव रोधी शेल से सुसज्जित। शुष्क इनडोर साधारण स्वचालित उत्पादन लाइनों के लिए उपयुक्त।
1.2 नायलॉन धातु सुरक्षात्मक कटोरा (प्रत्यय एम)
-- लाभ: उच्च प्रभाव प्रतिरोध, काटने वाले तरल पदार्थ और यूवी मौसम प्रतिरोध, कोई भंगुर क्रैकिंग जोखिम नहीं। धूल भरी तैलीय पेंटिंग और उच्च तापमान वाली मशीन टूल कठोर कामकाजी परिस्थितियों के लिए आदर्श।
1.3 तरल स्तर गेज के साथ धातु का कटोरा (प्रत्यय एमजी)
- धातु बॉडी पर बाहरी अवलोकन खिड़की, प्रकाश-परिरक्षित बंद विस्फोट-प्रूफ वातावरण के लिए पठनीय पानी की मात्रा, रासायनिक और विस्फोट-प्रूफ कार्यशालाओं के लिए पसंदीदा।
2. दो ऑटो ड्रेन मॉडल तुलना तालिका
|
नमूना |
प्रकार |
लागू परिदृश्य |
मुख्य विशेषताएँ |
| AD47 NC सामान्यतः बंद |
शटडाउन के बाद नाली बंद कर दी गई |
पीसी के लिए सार्वभौमिक पारदर्शी कटोरा, आंतरायिक एकल मशीन उत्पादन |
उपकरण बंद होने पर हवा के दबाव के बिना स्वचालित रूप से बंद हो जाता है, पाइपलाइन वायु रिसाव को समाप्त करता है और वायु कंप्रेसर बिजली की खपत बचाता है |
| AD48-6 NO सामान्य रूप से खुला |
सतत स्वचालित जल निकासी |
धातु का कटोरा, 24 घंटे बिना रुके उत्पादन लाइनें |
ऊंचाई तक पानी जमा होने पर निरंतर जल निकासी, अप्राप्य पूर्ण-चक्र कार्यशालाओं के लिए समर्पित |
3. फ़िल्टर तत्व परिशुद्धता चयन गाइड
- 5μm मानक फ़िल्टर: अधिकांश मशीन टूल्स, सिलेंडर और सोलनॉइड वाल्व के लिए सार्वभौमिक, सर्वोत्तम लागत प्रदर्शन
- 2μm उच्च परिशुद्धता फ़िल्टर: वैक्यूम इजेक्टर, सटीक आनुपातिक नियामक, 3C इलेक्ट्रॉनिक्स उत्पादन लाइनों के लिए स्वच्छ वायु सर्किट
- 10 ~ 100μm मोटे फ़िल्टर: डाउनस्ट्रीम सटीक वायु स्रोत घटकों की सुरक्षा के लिए एयर कंप्रेसर आउटलेट पर प्राथमिक प्री-फ़िल्टर
1. बड़े बोर अल्ट्रा-लो प्रवाह प्रतिरोध
-- 1.25/1.5/2 इंच स्ट्रेट-थ्रू वाल्व बॉडी, छोटी एएफ श्रृंखला की तुलना में कहीं अधिक बड़े प्रवाह क्रॉस-सेक्शन के साथ। मल्टी-सिलेंडर और मल्टी-वाल्व द्वीपों की समकालिक कार्रवाई के दौरान न्यूनतम दबाव क्षीणन, सभी उपकरणों के लिए स्थिर आउटपुट थ्रस्ट।
2. बड़ी क्षमता वाला जल भंडारण कक्ष
- 45 सेमी³ बड़ी मात्रा वाला कटोरा बार-बार जल निकासी की आवृत्ति को कम करता है, जो एयर कंप्रेसर मुख्य पाइपलाइन पर केंद्रीकृत निस्पंदन के लिए बिल्कुल सही है।
3. कठोर कामकाजी परिस्थितियों के लिए पूर्ण कवरेज
- इनडोर, आउटडोर, पेंटिंग, धूल भरे और रासायनिक विस्फोट-प्रूफ वातावरण के लिए लागू पारदर्शी पीसी / धातु विस्फोट-प्रूफ कटोरे का मुफ्त चयन।
4. संपूर्ण संपूर्ण-लाइन वायु स्रोत समाधान का मिलान किया गया
- एएफसी दो-यूनिट / एसी तीन-यूनिट बड़ी क्षमता वायु सेवा असेंबली, पूर्ण मुख्य वायु स्रोत प्रसंस्करण इकाई बनाने के लिए AR800/AR900 बड़े प्रवाह दबाव नियामक और AL800/AL900 तेल धुंध स्नेहक के साथ जोड़ा जा सकता है।
5. आयातित ब्रांडों के साथ पूरी तरह से विनिमेय
- अंतरराष्ट्रीय मुख्यधारा ब्रांडों के साथ लगातार बढ़ते आयाम, थ्रेड विनिर्देश और फ़िल्टर तत्व आकार। पाइपलाइनों या ब्रैकेट को संशोधित किए बिना एयर कंप्रेसर मुख्य पाइपलाइन नवीकरण के लिए प्रत्यक्ष प्रतिस्थापन।
6. कम रखरखाव और लंबी सेवा जीवन
- केन्द्रापसारक पूर्व-पृथक्करण फिल्टर तत्व संदूषण की गति को धीमा कर देता है; उपभोज्य प्रतिस्थापन लागत को कम करने के लिए फिल्टर कार्ट्रिज को अलग किया जा सकता है, साफ किया जा सकता है और पुन: उपयोग किया जा सकता है।
1. समाधान 1: हेवी-ड्यूटी उत्पादन लाइन मुख्य वायु स्रोत 3-यूनिट असेंबली
- एयर कंप्रेसर आउटलेट → AF900-F20 फ़िल्टर + AR900 रेगुलेटर + AL900 स्नेहक (AC900 थ्री-पीस यूनिट) → PA नायलॉन मुख्य पाइपलाइन शाखा → 4V वाल्व द्वीप, MSQ रोटरी टेबल सिलेंडर, प्रत्येक स्टेशन पर 4F फुट ऑपरेशन कंसोल
2. समाधान 2: विस्फोट रोधी लिथियम बैटरी और पेंटिंग कार्यशालाओं के लिए तेल मुक्त दो-यूनिट असेंबली
- एयर कंप्रेसर मुख्य पाइपलाइन → AF800-F16 मेटल बाउल फिल्टर + AR800 रेगुलेटर (AFC800 दो-यूनिट, स्नेहक हटाएं) → 50-VFE/50-VPE विस्फोट-प्रूफ सोलनॉइड वाल्व + ZU वैक्यूम इजेक्टर ग्रैबिंग स्टेशन
3. समाधान 3: छोटे मशीन टूल क्लस्टर के लिए केंद्रीकृत वायु आपूर्ति
- AF800-F12 (G1¼) उच्च प्रवाह फ़िल्टर → मल्टी-वे PU/PA मुख्य पाइपलाइन जो 3F फ़ुट वाल्व, SC मानक सिलेंडर और C110 एयर ब्लो गन के साथ कई मशीन टूल्स की आपूर्ति करती है
- बड़े सीएनसी मशीन टूल क्लस्टर, भारी स्टैम्पिंग और रिवेटिंग उपकरण मुख्य वायु स्रोत
- लिथियम बैटरी कोटिंग, सेल असेंबली विस्फोट-प्रूफ स्वचालित उत्पादन लाइनें
- ऑटोमोबाइल पूर्ण वाहन पेंटिंग, स्याही और धूल विस्फोट-प्रूफ कार्यशालाएँ
- बड़ी पैकेजिंग लाइनें, लॉजिस्टिक्स सॉर्टिंग मल्टी-स्टेशन केंद्रीकृत वायु आपूर्ति
- रासायनिक पाइपलाइन वाल्व स्वचालित नियंत्रण, तेल और गैस पूर्ण वायवीय उपकरण का समर्थन करते हैं
- डाउनस्ट्रीम सटीक वायु स्रोत घटकों की सुरक्षा के लिए एयर कंप्रेसर रूम होस्ट इनलेट पर प्राथमिक प्री-फ़िल्टर
1. प्रवाह चयन नियम
- यदि एकल पाइपलाइन पर सिलेंडरों और वाल्व द्वीपों की कुल वायु खपत 6000 एल/मिनट से अधिक है, तो एएफ800 का चयन किया जाना चाहिए; 12000 लीटर/मिनट से अधिक AF900 चुनें। छोटा AF200/300 उच्च प्रवाह को सहन नहीं कर सकता, जिससे गंभीर दबाव में गिरावट और अपर्याप्त सिलेंडर थ्रस्ट होता है।
2. कटोरा चयन लाल रेखा
- पेंटिंग, तरल पदार्थयुक्त तैलीय वातावरण, बाहरी खुली हवा और विस्फोट रोधी क्षेत्रों में मानक पीसी पारदर्शी कटोरे का उपयोग करना प्रतिबंधित है। प्रभाव के बाद दरार और पानी के रिसाव से होने वाले सुरक्षा खतरों से बचने के लिए एम/एमजी धातु संस्करण पर स्विच करना चाहिए।
3. वैक्यूम सर्किट के लिए अनिवार्य नियम
- वैक्यूम ग्रैबिंग उत्पादन लाइनें केवल एएफसी दो-यूनिट असेंबली (स्नेहक के बिना) को अपनाती हैं। ZU/ZB वैक्यूम इजेक्टर के चिकनाई वाले तेल नोजल को अवरुद्ध होने से बचाने के लिए, AL ऑयल मिस्ट ल्यूब्रिकेटर को श्रृंखला में नहीं जोड़ा जा सकता है।
4. स्थापना दिशा मानक
- वाल्व बॉडी के शीर्ष पर मुद्रित इन/आउट एयरफ्लो तीर, एरो एयर इनलेट दिशा का सख्ती से पालन करते हुए स्थापित करें; संघनित पानी के सामान्य जमाव और संग्रहण को सुनिश्चित करने के लिए पानी का कटोरा लंबवत नीचे की ओर होना चाहिए।
5. रखरखाव चक्र आवश्यकताएँ
-- पीसी बाउल: जमा हुए पानी की रोजाना जांच करें; ऑटो ड्रेन मॉडल साप्ताहिक रूप से फ्लोट जैमिंग का निरीक्षण करता है
- 5μm मानक फ़िल्टर तत्व: हर 30 दिनों में साफ करें, भारी धूल की स्थिति में हर 15 दिनों में बदलें
- 2μm उच्च परिशुद्धता फ़िल्टर तत्व: हर 15 दिनों में बदलें
- रखरखाव से पहले: बाउल और फिल्टर कार्ट्रिज को हटाने से पहले सामने के मुख्य एचएसवी मैनुअल शट-ऑफ वाल्व को बंद कर दें, अवशिष्ट पाइपलाइन दबाव को हटा दें।
SOLH AF800/AF900 बड़ी क्षमता वाली मुख्य पाइपलाइन एयर फिल्टर 12000~20000 L/मिनट अल्ट्रा-उच्च प्रवाह, वैकल्पिक ऑटो फ्लोट ड्रेन और पारदर्शी/धातु विस्फोट-प्रूफ पानी के कटोरे के साथ केन्द्रापसारक पूर्व-पृथक्करण संरचना को अपनाता है, जो एयर कंप्रेसर मुख्य लाइनों, लिथियम बैटरी, पेंटिंग और भारी मशीन टूल के लिए प्राथमिक नमी और अशुद्धता पृथक्करण उपकरण के रूप में पूर्ण बड़े-बोर वायु सेवा इकाई बनाने के लिए AR/AL800/900 से मेल खाता है। केंद्रीकृत वायु आपूर्ति प्रणाली।
