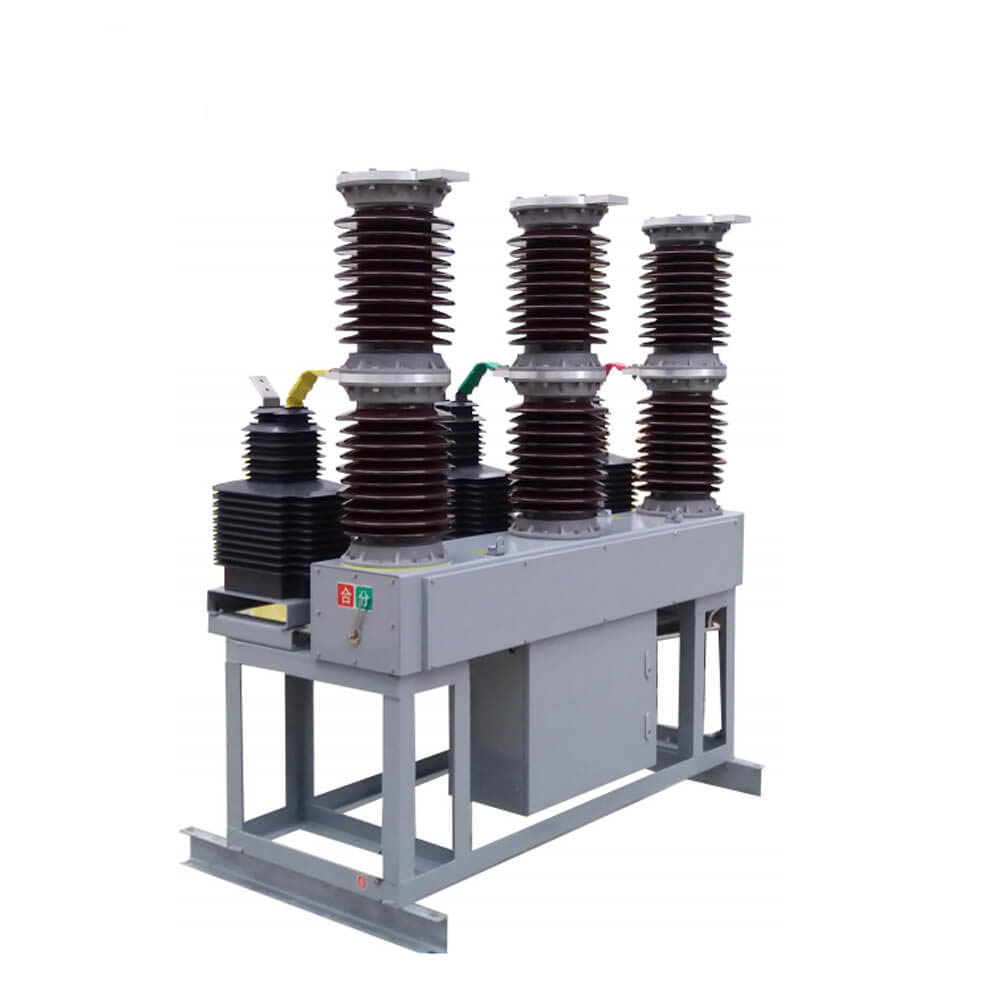

ZW7-40.5KV उच्च वोल्टेज 3 पोल स्विच 35kV H.V. आउटडोर वैक्यूम सर्किट ब्रेकर

ZW7-40.5KV उच्च वोल्टेज 3 पोल स्विच 35kV H.V. आउटडोर वैक्यूम सर्किट ब्रेकर

ZW7-40.5 आउटडोर मध्यम-वोल्टेज वैक्यूम सर्किट ब्रेकर एक तीन-चरण एसी 50 हर्ट्ज आउटडोर उच्च-वोल्टेज विद्युत उपकरण है; यह 20-40.5kV पावर ट्रांसमिशन और डिस्ट्रीब्यूशन सिस्टम के नियंत्रण और संरक्षण के लिए उपयुक्त है; इसका उपयोग अनुभाग सर्किट ब्रेकर्स और स्विच किए गए संधारित्र बैंकों के अवसरों में भी किया जा सकता है; इस उत्पाद का उपयोग टुकड़े -टुकड़े नियंत्रक के साथ किया जा सकता है, रिकॉलिंग डिवाइस बुद्धिमान सेक्शनिंग और पावर सिस्टम के नियंत्रण को पुन: व्यवस्थित करने का एहसास कर सकता है। माप और सुरक्षा के लिए एक वर्तमान ट्रांसफार्मर जोड़ा जा सकता है। रिंग सर्किट ब्रेकर विश्वसनीय यांत्रिक प्रदर्शन और लगातार संचालन के साथ एक वसंत या विद्युत चुम्बकीय एक्ट्यूएटर से सुसज्जित है; आग और विस्फोट का कोई जोखिम नहीं है।

सर्किट ब्रेकर की मुख्य विशेषताएं उत्कृष्ट ब्रेकिंग प्रदर्शन, वैक्यूम आर्क, उच्च ब्रेकिंग क्षमता, 10000 बार तक यांत्रिक जीवन, सरल संरचना, रखरखाव मुक्त और लंबे रखरखाव चक्र हैं; अच्छा इन्सुलेशन प्रदर्शन और मजबूत विरोधी प्रदूषण क्षमता; वर्तमान ट्रांसफार्मर को ग्राहकों की आवश्यकताओं के अनुसार स्थापित किया जा सकता है, 0.2 स्तर तक की माप सटीकता के साथ, तीन-चरण इंटरैक्शन को सक्षम करता है। मानक: IEC 62271-100

उत्पाद विवरण

● ZW7-40.5 आउटडोर मध्यम-वोल्टेज वैक्यूम सर्किट ब्रेकर एक तीन-चरण एसी 50 हर्ट्ज आउटडोर उच्च-वोल्टेज इलेक्ट्रिकल उपकरण है; यह 20-40.5kV पावर ट्रांसमिशन और डिस्ट्रीब्यूशन सिस्टम के नियंत्रण और संरक्षण के लिए उपयुक्त है; इसका उपयोग अनुभाग सर्किट ब्रेकर्स और स्विच किए गए संधारित्र बैंकों के अवसरों में भी किया जा सकता है; इस उत्पाद का उपयोग टुकड़े -टुकड़े नियंत्रक के साथ किया जा सकता है, रिकॉलिंग डिवाइस बुद्धिमान सेक्शनिंग और पावर सिस्टम के नियंत्रण को पुन: व्यवस्थित करने का एहसास कर सकता है। माप और सुरक्षा के लिए एक वर्तमान ट्रांसफार्मर जोड़ा जा सकता है। रिंग सर्किट ब्रेकर विश्वसनीय यांत्रिक प्रदर्शन और लगातार संचालन के साथ एक वसंत या विद्युत चुम्बकीय एक्ट्यूएटर से सुसज्जित है; आग और विस्फोट का कोई जोखिम नहीं है।

● सर्किट ब्रेकर की मुख्य विशेषताएं उत्कृष्ट ब्रेकिंग प्रदर्शन, वैक्यूम आर्क, उच्च ब्रेकिंग क्षमता, 10000 बार तक यांत्रिक जीवन, सरल संरचना, रखरखाव मुक्त और लंबे रखरखाव चक्र हैं; अच्छा इन्सुलेशन प्रदर्शन और मजबूत विरोधी प्रदूषण क्षमता; वर्तमान ट्रांसफार्मर को ग्राहकों की आवश्यकताओं के अनुसार स्थापित किया जा सकता है, 0.2 स्तर तक की माप सटीकता के साथ, तीन-चरण इंटरैक्शन को सक्षम करता है।

● मानक: IEC 62271-100।

सर्किट ब्रेकर संरचना

ZW7-40.5 आउटडोर हाई-वोल्टेज वैक्यूम सर्किट ब्रेकर मुख्य रूप से एकीकृत पोल, वर्तमान ट्रांसफार्मर, ऑपरेटिंग तंत्र और बॉक्स से बना है। इस प्रकार का सर्किट ब्रेकर लघु डिजाइन का है, और शेल उच्च गुणवत्ता वाले स्टील बॉक्स से बना है। वर्तमान ट्रांसफार्मर को उपयोगकर्ता की जरूरतों के अनुसार चुना जा सकता है। ZW7-40.5 आउटडोर हाई-वोल्टेज वैक्यूम सर्किट ब्रेकर और मैचिंग इंटेलिजेंट कंट्रोल कॉम्बिनेशन। स्विच ओपनिंग और क्लोजिंग ऑपरेशन को स्थानीय रूप से महसूस किया जा सकता है, और इसे संचार इंटरफ़ेस के माध्यम से दूर से भी संचालित किया जा सकता है। सर्किट ब्रेकर की अन्य जानकारी भी नियंत्रण केंद्र में प्रेषित की जा सकती है, और संचार चैनल केबल, ऑप्टिकल फाइबर, जीपीआरएस/सीडीएमए, जीएसएम, आदि का चयन कर सकता है।

विशेषताएँ

1। अत्यधिक उच्च विश्वसनीयता

2। अपने पूरे जीवनकाल में पूरी तरह से रखरखाव-मुक्त

3। उच्च यांत्रिक और विद्युत जीवन है

4। पूरी मशीन आकार में छोटी है, वजन में प्रकाश, स्थापित करने में आसान है

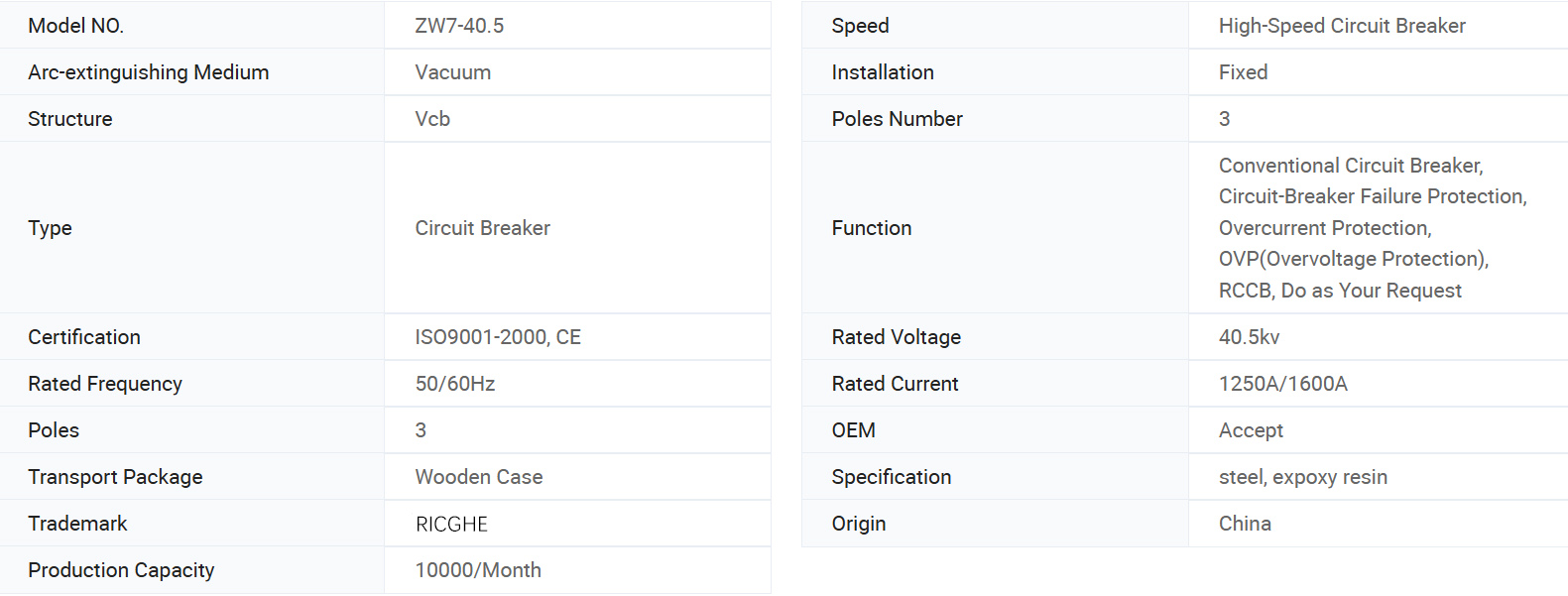

बुनियादी जानकारी।

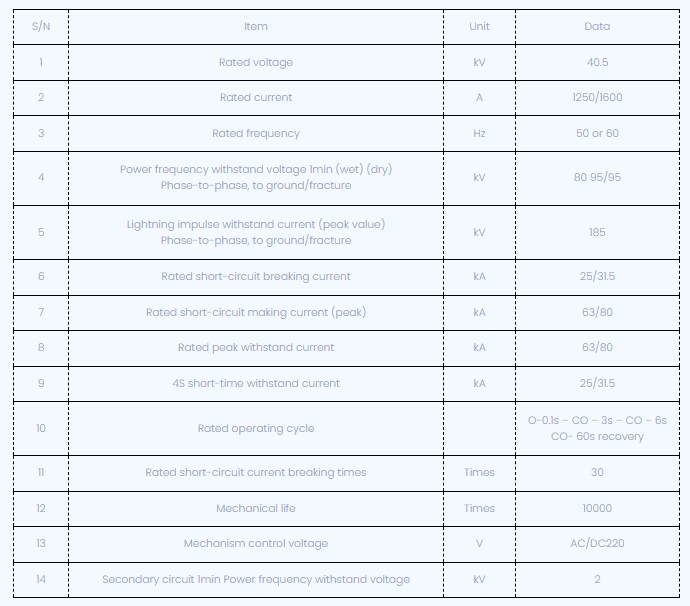

तकनीकी मापदण्ड

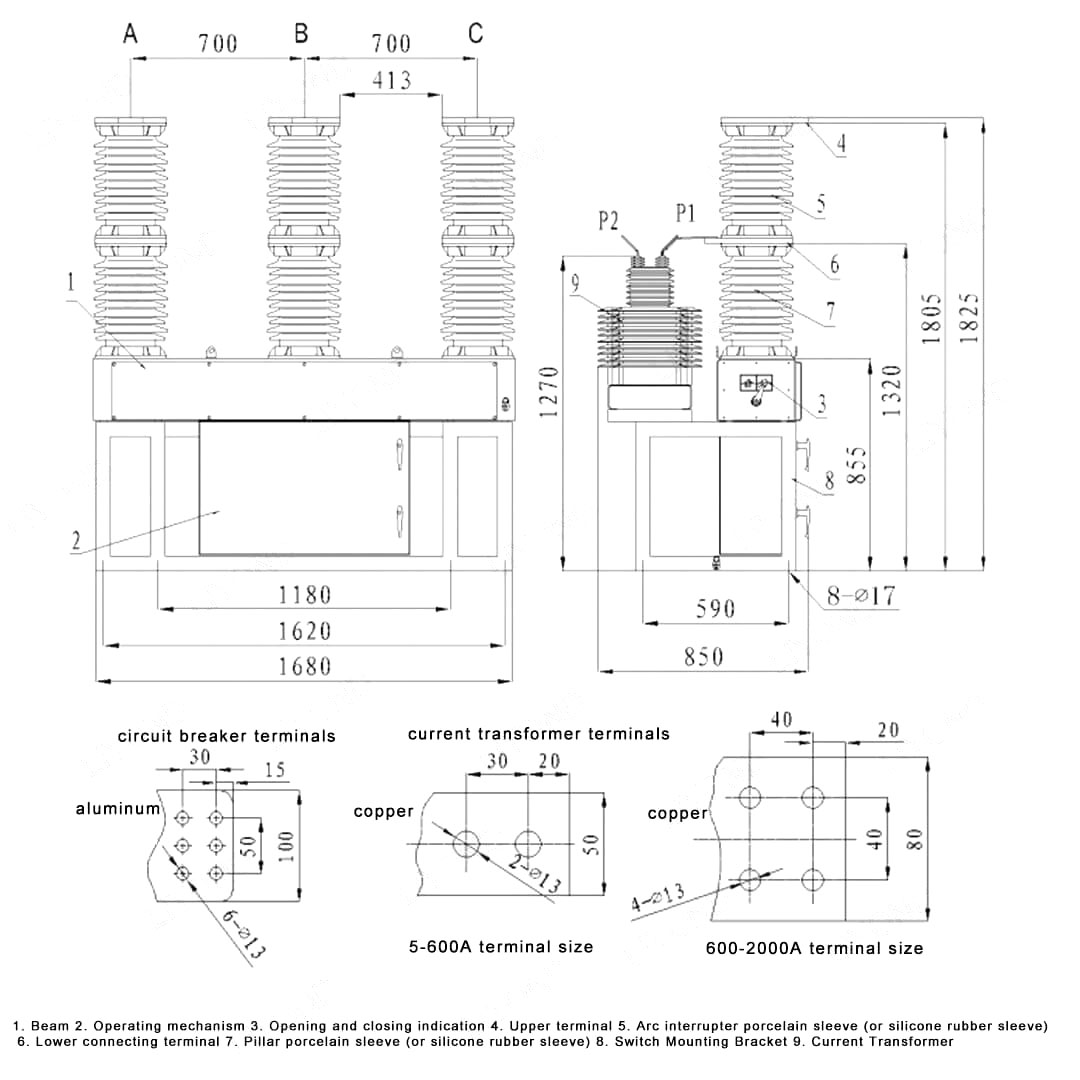

आयामी ड्राइंग:

पर्यावरणीय परिस्थितियाँ

1.Ambient हवा का तापमान: -30ºC ~+60ºC;

2। ऊंचाई: 2000 मीटर से अधिक नहीं;

3। हवा का दबाव: 700pa से अधिक नहीं (हवा की गति 34 मीटर/सेकंड के अनुरूप)

4। स्विचगियर और नियंत्रण उपकरण के बाहर से कंपन या जमीन गति नगण्य है;

5। संदूषण स्तर: iv;

6। स्टोरेज टेम्पट्योर -40ºC ~+85 .C।

7। भूकंप की तीव्रता: 8 डिग्री से अधिक नहीं;

उपवास
