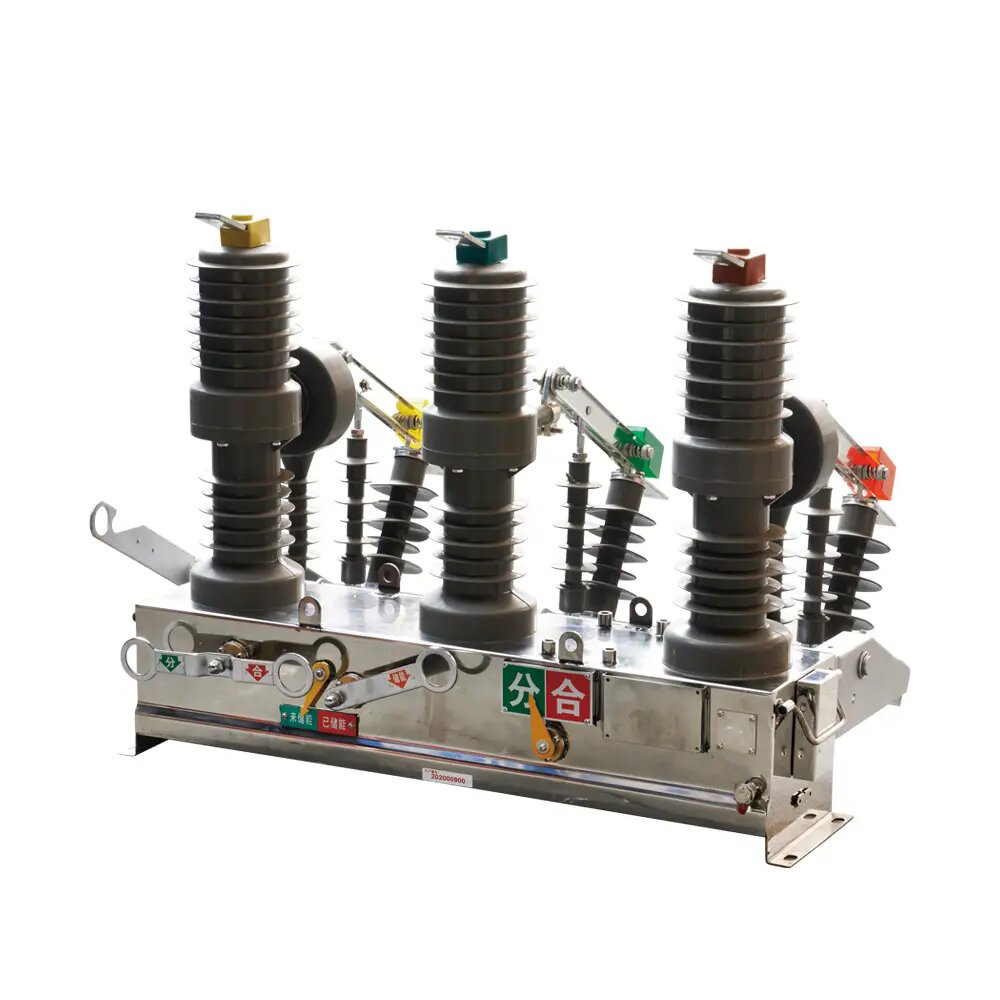

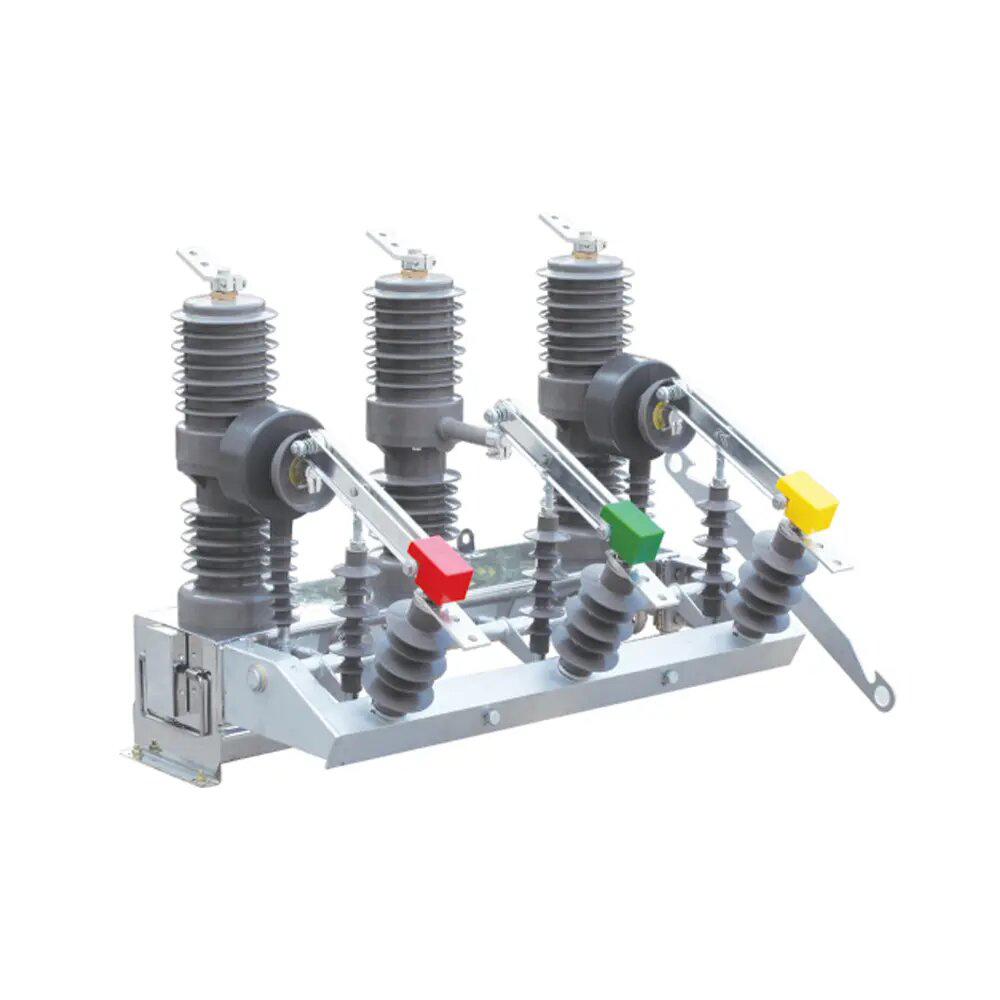

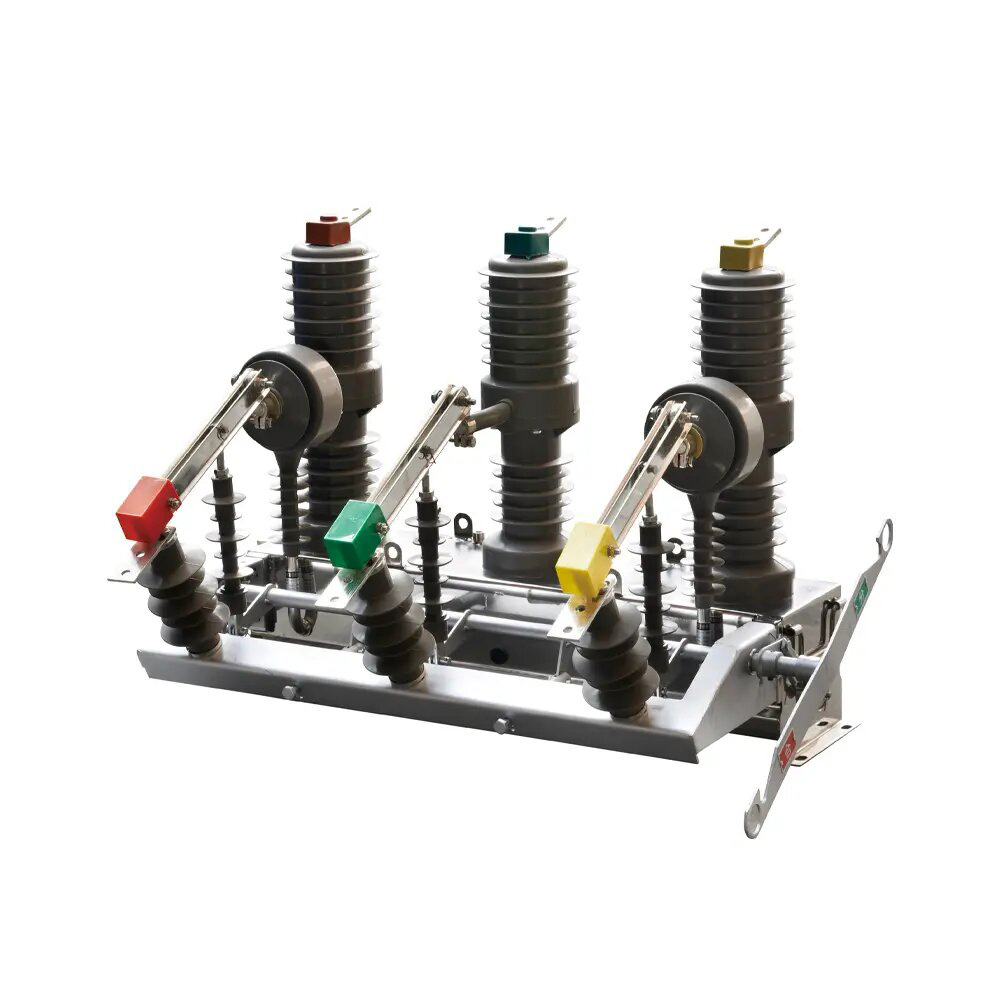

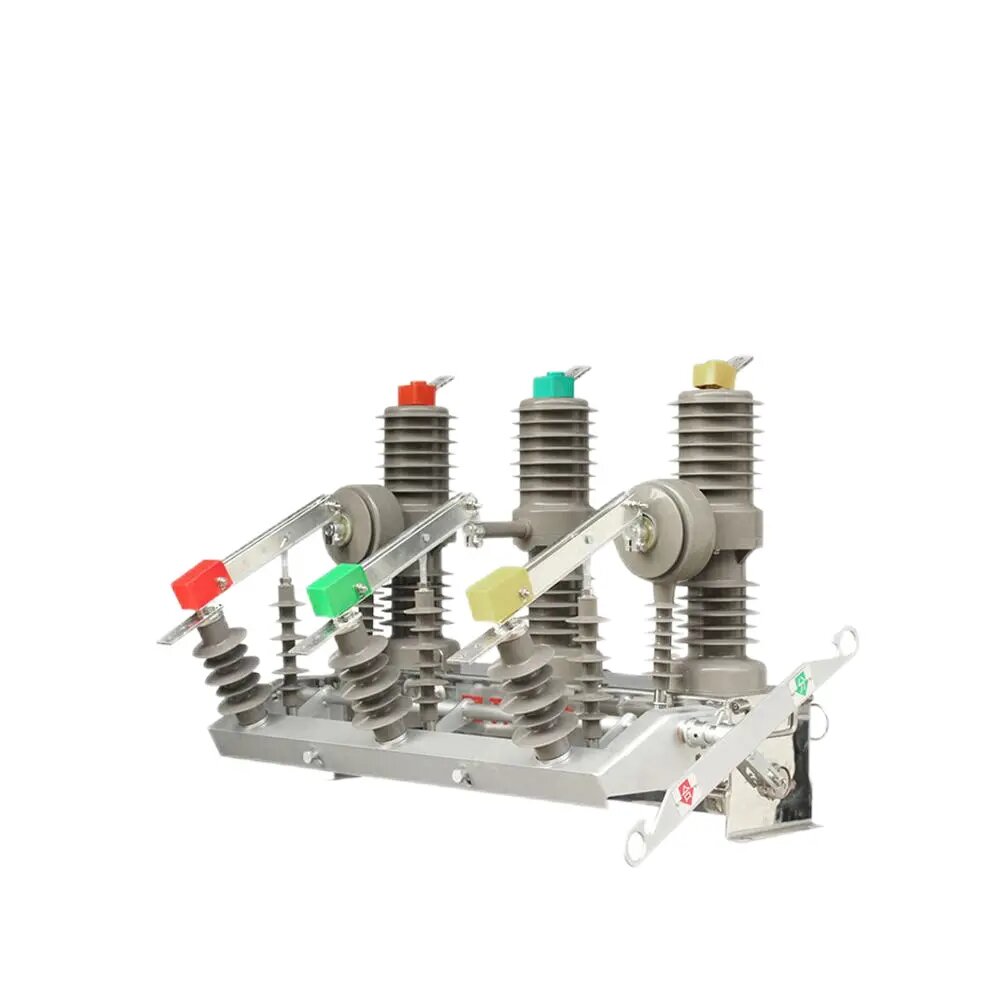

ZW32-12 आउटडोर वैक्यूम सर्किट ब्रेकर कंट्रोलर ऑटो रिकॉल के साथ

ZW32-12 आउटडोर वैक्यूम सर्किट ब्रेकर कंट्रोलर ऑटो रिकॉल के साथ

ZW32-12 आउटडोर वैक्यूम सर्किट ब्रेकर (इसके बाद सर्किट ब्रेकर के रूप में संदर्भित) एक आउटडोर बिजली वितरण उपकरण है जिसमें 12KV और तीन-चरण AC 50Hz के रेटेड वोल्टेज के साथ है। इसका उपयोग मुख्य रूप से पावर सिस्टम में लोड करंट, ओवरलोड करंट और शॉर्ट सर्किट करंट को तोड़ने और बंद करने के लिए किया जाता है। यह सबस्टेशन और औद्योगिक और खनन उद्यम सबस्टेशन सिस्टम में सुरक्षा और नियंत्रण के लिए उपयुक्त है, और ऐसे स्थान जहां ग्रामीण पावर ग्रिड अक्सर काम करते हैं।

ZW32-12 श्रृंखला आउटडोर एसी हाई-वोल्टेज वैक्यूम सर्किट ब्रेकर्स जीबी 1984 "एसी हाई-वोल्टेज सर्किट ब्रेकर्स" और अंतर्राष्ट्रीय इलेक्ट्रोटेक्निकल कमीशन IEC 60056 "हाई-वोल्टेज एसी सर्किट ब्रेकर्स" और अन्य मानकों का अनुपालन करते हैं।

सर्किट ब्रेकर में छोटे आकार, हल्के वजन, एंटी-कंडेन्सेशन और रखरखाव-मुक्त की विशेषताएं हैं, और यह कठोर मौसम की स्थिति और गंदे वातावरण के अनुकूल हो सकती है।

ZW32-12 आउटडोर एमवी वैक्यूम सर्किट ब्रेकर रेटेड वोल्टेज 12KV, तीन चरण एसी 50 हर्ट्ज के साथ आउटडोर वितरण उपकरण है। इसका उपयोग सबस्टेशन और औद्योगिक और खनन उद्यम वितरण प्रणाली में उपयोग और उपयोग को नियंत्रित करने के लिए किया जाता है। इसका उपयोग ग्रामीण पावर ग्रिड स्थानों में भी किया जाता है, जिसमें लोड करंट को तोड़ने और बंद करने के लिए लगातार ऑपरेशन और लोड करंट और शॉर्ट सर्किट करंट ऑफ पावर सिस्टम को बंद करने के लिए उपयोग किया जाता है।

वैक्यूम इंटरप्रेटर का आउट इन्सुलेशन सिलिकॉन रबर आवरण को अपनाता है, जिसमें लंबे समय तक जीवन, उच्च विश्वसनीयता, अच्छा मौसम प्रतिरोध, परिवहन के लिए सुविधाजनक, अच्छी रेटिंग है। ऑपरेटिंग तंत्र लघु, उच्च विश्वसनीय वसंत संचालन तंत्र को अपनाता है, सरल संरचना, यांत्रिक जीवन के 10000 बार तक के फायदे हैं।

यह सर्किट ब्रेकर और कंट्रोलर एक पूर्ण सेट बना सकते हैं, जो कि रिमोट कंट्रोल, टेलीमेट्री, टेलीमेट्री, रिमोट कम्युनिकेशन, रिमोट एडजस्टमेंट चार रिमोट फंक्शन को महसूस कर सकते हैं। कम दूरी के लिए पावर इलेक्ट्रॉनिक्स पीटी से लैस किया जा सकता है रिमोट कंट्रोल को दोहरी बिजली की आपूर्ति से सुसज्जित किया जा सकता है

स्विचिंग डिवाइस और इंटेलिजेंटअटोमैटिक रिक्लोसर प्रीपेमेंटमेटरिंग ऑटोमेशन सिस्टम।

मानक: IEC 62271-100

विशेषताएँ

1। सर्किट ब्रेकर एक तीन-चरण की अकड़ संरचना को अपनाता है, जिसमें ब्रेकिंग प्रदर्शन, कोई दहन और विस्फोट खतरे, रखरखाव-मुक्त, छोटे आकार, हल्के वजन और लंबी सेवा जीवन की विशेषताएं हैं।

2। सर्किट ब्रेकर अच्छे सीलिंग प्रदर्शन के साथ एक पूरी तरह से संलग्न संरचना को अपनाता है, जो नमी-प्रूफ और एंटी-कंडेनसेशन के प्रदर्शन को बेहतर बनाने में मदद करता है, और विशेष रूप से ठंड या आर्द्र क्षेत्रों में उपयोग के लिए उपयुक्त है।

3। तीन-चरण स्तंभ और वर्तमान ट्रांसफार्मर आयातित आउटडोर एपॉक्सी राल ठोस इन्सुलेशन का उपयोग करते हैं, या घरेलू एपॉक्सी राल आउटसोर्सिंग सिलिकॉन रबर ठोस इन्सुलेशन का उपयोग करते हैं; इसमें उच्च और कम तापमान प्रतिरोध, पराबैंगनी प्रतिरोध और उम्र बढ़ने के प्रतिरोध की विशेषताएं हैं।

4। ऑपरेटिंग तंत्र एक लघु वसंत ऑपरेटिंग तंत्र को अपनाता है, ऊर्जा भंडारण मोटर की शक्ति छोटी है, और खोलने और बंद होने की ऊर्जा खपत कम है; तंत्र ट्रांसमिशन प्रत्यक्ष ट्रांसमिशन मोड को अपनाता है, भागों की संख्या छोटी है, और विश्वसनीयता अधिक है। ऑपरेटिंग तंत्र को एक सील तंत्र बॉक्स में रखा गया है, जो ऑपरेटिंग तंत्र के क्षरण की समस्या को हल करता है और तंत्र की विश्वसनीयता में सुधार करता है।

5। सर्किट ब्रेकर के उद्घाटन और समापन संचालन को मैन्युअल रूप से या विद्युत रूप से और रिमोट कंट्रोल द्वारा संचालित किया जा सकता है। इसे पावर डिस्ट्रीब्यूशन ऑटोमेशन को साकार करने के लिए इंटेलिजेंट कंट्रोलर के साथ मैच किया जा सकता है, और इसे ऑटोमैटिक रिकॉलोज़र और सेक्शनलाइज़र बनाने के लिए रिकॉलर के साथ भी जोड़ा जा सकता है।

6। सर्किट ब्रेकर को दो-चरण या तीन-चरण वर्तमान ट्रांसफार्मर से अधिक-वर्तमान या शॉर्ट-सर्किट सुरक्षा के लिए सुसज्जित किया जा सकता है, और बुद्धिमान नियंत्रक को वर्तमान अधिग्रहण संकेत भी प्रदान कर सकते हैं; पैमाइश के लिए वर्तमान ट्रांसफार्मर को उपयोगकर्ता की आवश्यकताओं के अनुसार जोड़ा जा सकता है।

। जब सर्किट ब्रेकर समापन की स्थिति में होता है, तो अलगाव स्विच को खोला या बंद नहीं किया जा सकता है; सर्किट ब्रेकर केवल तभी संचालित किया जा सकता है जब अलगाव चाकू पूरी तरह से बंद हो या पूरी तरह से खोला गया हो। एरेस्टर पिलर इंसुलेटर को आसान रखरखाव के लिए एक साथ जोड़ा जा सकता है।

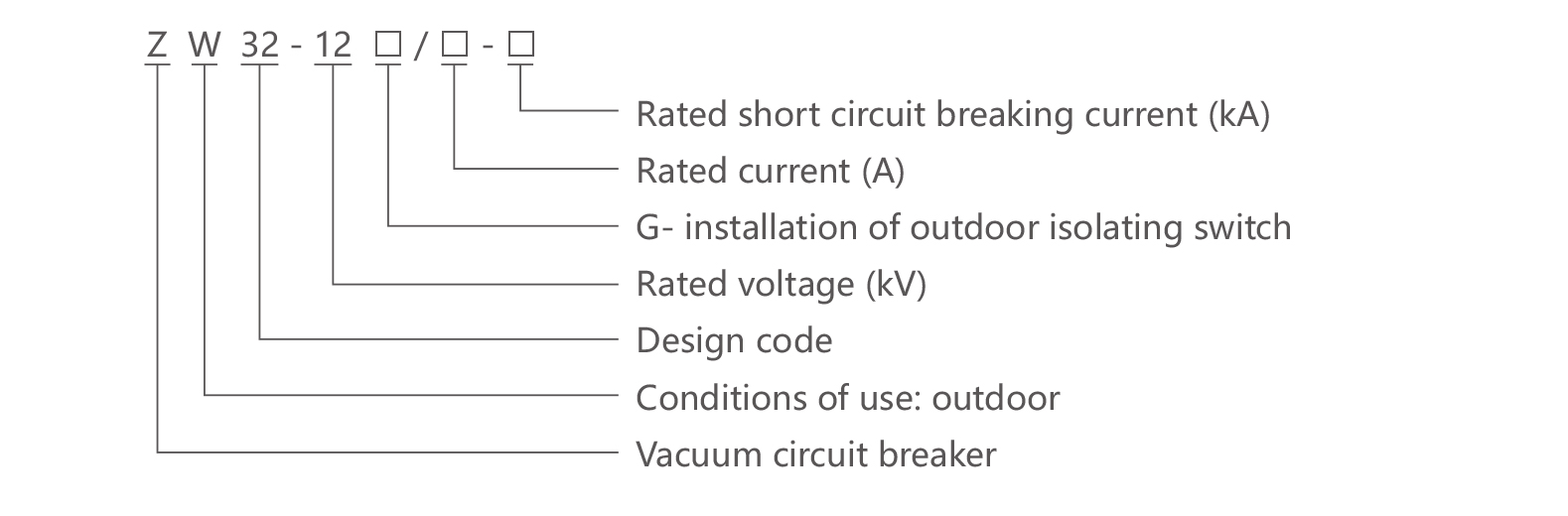

चयन

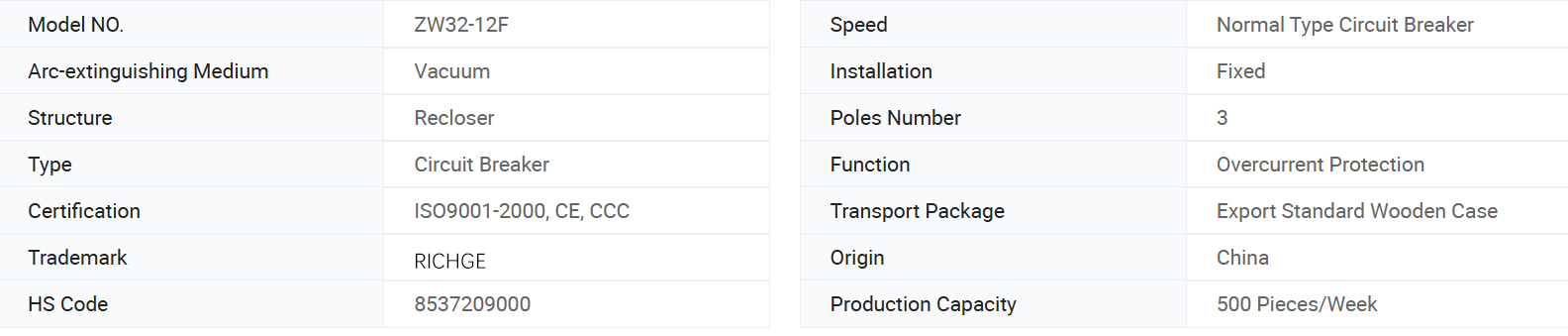

बुनियादी जानकारी।

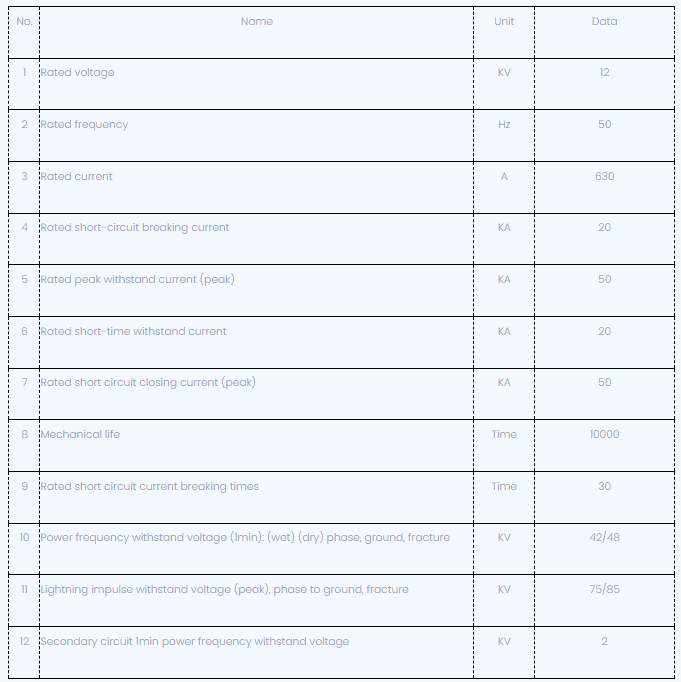

तकनीकी मापदण्ड

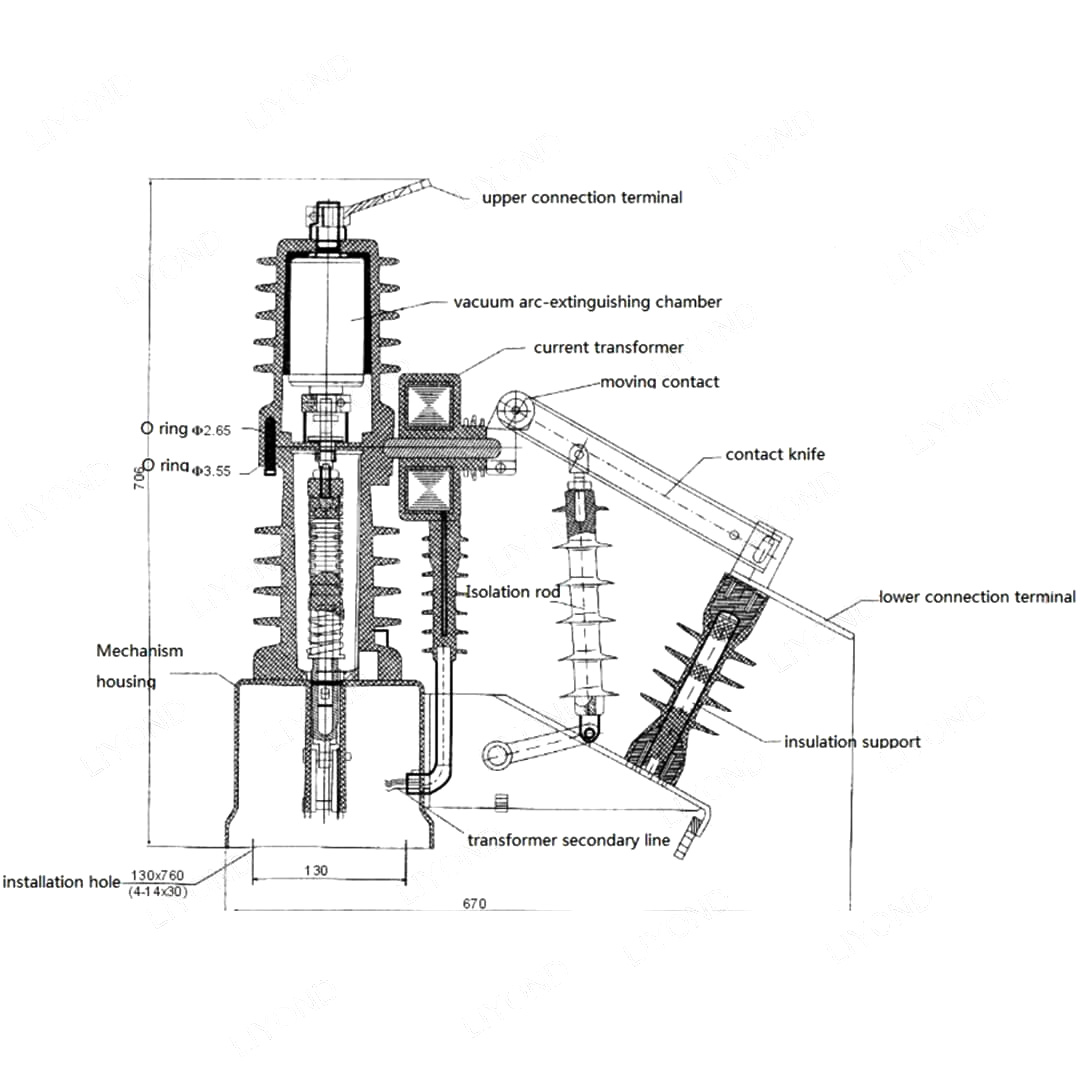

आयामी ड्राइंग:

ZW32-12 आयाम संदर्भ

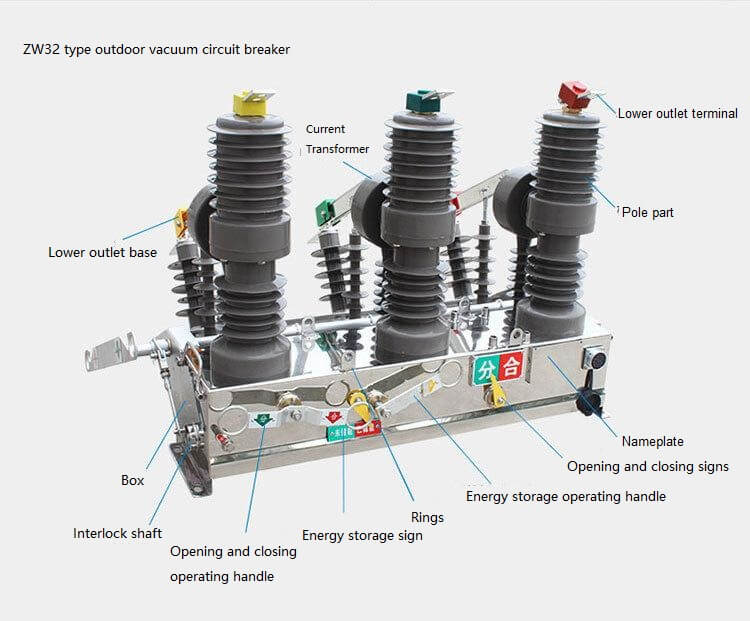

ZW32-12 संरचना संदर्भ

ZW32 ऑटो रिकॉलर संरचना

काम करने की स्थिति

1। परिवेशी वायु तापमान: -40 ℃ ~+40 ℃;

2। ऊंचाई: 2000 मीटर से अधिक नहीं;

3। आसपास की हवा को धूल, धुएं, संक्षारक गैस, भाप या नमक स्प्रे द्वारा प्रदूषित किया जा सकता है;

4। हवा की गति 34m/s (बेलनाकार सतह पर 700pa के बराबर) से अधिक नहीं है;

5। स्विचगियर और नियंत्रण उपकरणों से कंपन या जमीन गति को नजरअंदाज किया जा सकता है;

6। प्रदूषण का स्तर: ⅲ
