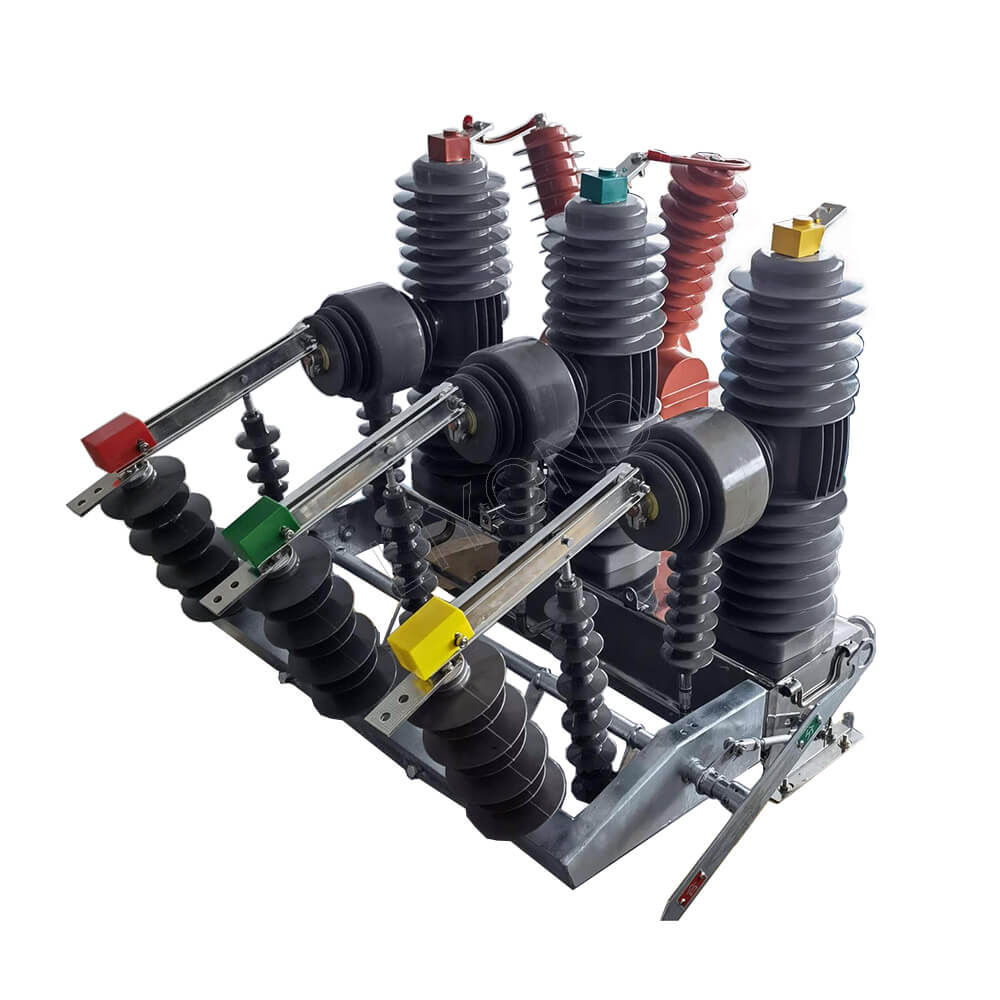

24KV आउटडोर हाई-वोल्टेज इंटेलिजेंट थ्री फेज पोल माउंटेड वैक्यूम सर्किट ब्रेकर ऑटो रेनक्लोसर

24KV आउटडोर हाई-वोल्टेज इंटेलिजेंट थ्री फेज पोल माउंटेड वैक्यूम सर्किट ब्रेकर ऑटो रेनक्लोसर

ZW32-24 श्रृंखला आउटडोर उच्च वोल्टेज वैक्यूम ब्रेकर का उपयोग एसी 50 हर्ट्ज में किया जाता है, रेटेड वोल्टेज 24KV तीन-चरण पावर सिस्टम को लोड करंट, ओवररेंट और शॉर्ट-सर्किट करंट को बंद करने/तोड़ने के लिए। ब्रेकर वर्तमान विशेषताओं को तोड़ने और कई स्वचालित पुनरावर्तन या गलती अलगाव को प्राप्त करने के लिए नियंत्रक को पुनरावृत्ति करने से लैस कर सकता है। एक शक्ति स्रोत के रूप में स्व-अनुमोदित पीटी, यह एक स्मार्ट सर्किट ब्रेकर बन जाता है, जो वोल्टेज और करंट के सिग्ना आउटपुट के साथ नियंत्रक के लिए सक्षम हो जाता है। इलेक्ट्रॉनिक पीटी बिजली की आपूर्ति प्रदान करता है और ओवरक्रंट देरी के तीन-चरण समग्र संरक्षण को पूरा कर सकता है, वर्तमान देरी, और शॉर्ट-सर्किट और क्विक-ब्रेक।

यह एक स्प्रिंग ऑपरेटिंग तंत्र से लैस हो सकता है, जिसमें बुनियादी कार्य हैं जैसे कि लोड करंट को ब्रेकिंग और क्लोजिंग करना, ओवरलोड करंट और शॉर्ट सर्किट करंट। यह ZW32-24 श्रृंखला का मूल प्रकार है। सर्किट ब्रेकर और आइसोलेटिंग स्विच को एक अलग फ्रैक्चर के साथ "संयुक्त सर्किट ब्रेकर" (इसके बाद "संयुक्त सर्किट ब्रेकर" के रूप में संदर्भित) बनाने के लिए जोड़ा जा सकता है। अलग-थलग स्विच पर, उपयोगकर्ता सिलिकॉन रबर इंसुलेटिंग म्यान का उपयोग करने के लिए चुन सकता है, जिसमें बारिश, बर्फ, रेत और विरोधी प्रदूषण और जंग की विशेषताएं हैं, और प्रभावी रूप से आइसोलेटिंग स्विच के ठंड और ऑक्सीकरण से बच सकते हैं।

सर्किट ब्रेकर को एक बिजली की गिरफ्तारी के साथ eguipped किया जा सकता है, और लाइटनिंग अरेस्टर को उपयोगकर्ता की आवश्यकताओं के अनुसार आने वाली और आउटगोइंग लाइनों के किसी भी तरफ स्थापित किया जा सकता है;

सर्किट ब्रेकर को एक Inrush वर्तमान नियंत्रक से सुसज्जित किया जा सकता है, जिसमें बचने के प्रवाह और ओवर-करंट ब्रेकिंग का कार्य होता है: सर्किट ब्रेकर 2 से 3 मापने या ट्रांसफॉर्मर को मापने के साथ सुसज्जित किया जा सकता है।

Recloser नियंत्रक को एक रिकॉलर टाइप इंटेलिजेंट सर्किट ब्रेकर के रूप में कॉन्फ़िगर किया जा सकता है। बुनियादी प्रकार और रिकॉलिंग नियंत्रक आसान-से-पहुंच बिजली की आपूर्ति के अवसर के लिए उपयुक्त हैं। पीटी प्रकार और संयोग नियंत्रक बिना बिजली की आपूर्ति के अवसर के लिए उपयुक्त हैं। इंटेलिजेंट सर्किट ब्रेकर विकिरण प्रकार बिजली की आपूर्ति और रिंग नेटवर्क पावर सप्लाई सिस्टम के लिए उपयुक्त है ताकि सिस्टम को क्षणिक दोषों को खत्म करने और स्वचालित रूप से बिजली की आपूर्ति को पुनर्स्थापित करने में मदद मिल सके, और वितरण नेटवर्क स्वचालन को प्राप्त करने के लिए दोषों को भी अलग -थलग कर दिया जा सके।

ZW32-24 आउटडोर एसी हाई-वोल्टेज वैक्यूम सर्किट ब्रेकर (इसके बाद सर्किट ब्रेकर के रूप में संदर्भित) को 24KV, 50Hz तीन-चरण एसी आउटडोर बिजली वितरण उपकरणों का वोल्टेज रेटेड है। इसका उपयोग मुख्य रूप से पावर सिस्टम में लोड करंट, ओवरलोड करंट और शॉर्ट सर्किट करंट को खोलने और बंद करने के लिए किया जाता है। ओवरलोड करंट और शॉर्ट-सर्किट करंट। सुरक्षा और नियंत्रण उद्देश्यों के लिए वितरण प्रणाली में सबस्टेशन और औद्योगिक और खनन उद्यमों के लिए उपयुक्त है, अधिक यह ग्रामीण ग्रिड और लगातार संचालन के स्थान के लिए उपयुक्त है।

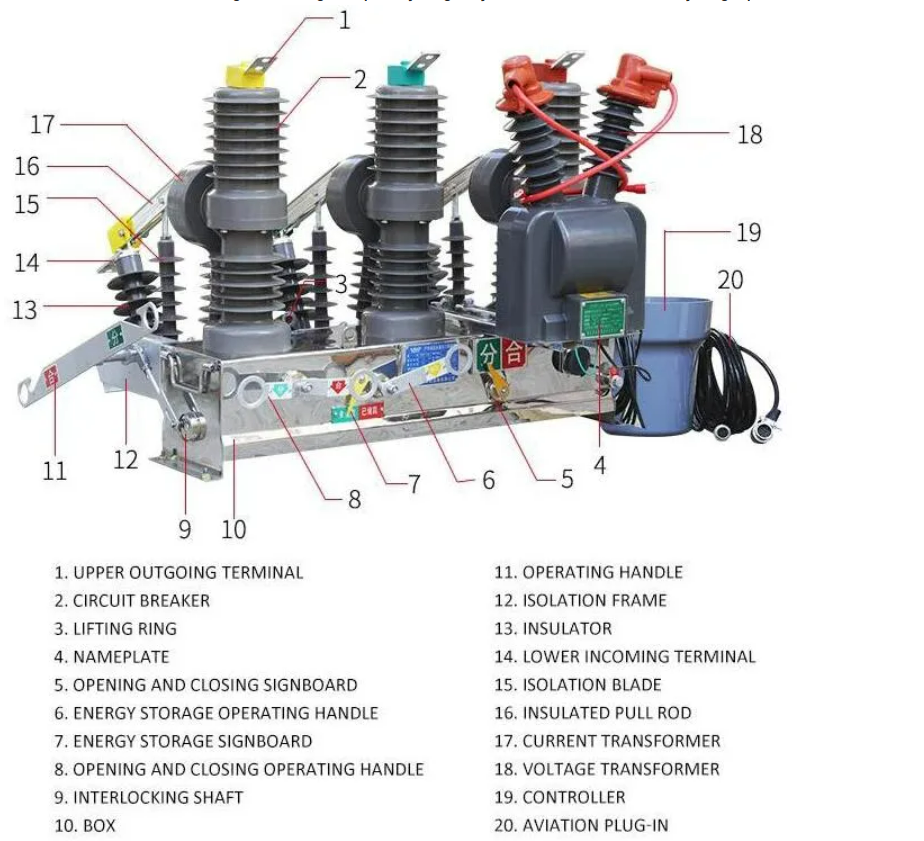

उत्पाद संरचना सुविधाएँ

1। शेल उच्च गुणवत्ता वाले स्टेनलेस स्टील या साधारण स्टील प्लेट से बना है, जो कि डक्रेमेट एंटीरस्ट उपचार प्रक्रिया के बाद यूवी प्रतिरोधी वार्निश के साथ छिड़का जाता है। उत्पाद में उत्कृष्ट एंटी घर्षण, एंटी सॉल्ट फॉग और अन्य एंटी पर्यावरणीय गुण हैं।

2। एपीजी फिक्स्ड इंसुलेटेड पोल को सिलिकॉन रबर (इन्सुलेशन और बफर के रूप में) के साथ, छोटी मात्रा, उत्कृष्ट एंटी संक्षेपण प्रदर्शन, लंबे समय तक कामकाजी जीवन और विश्वसनीय प्रदर्शन के साथ एनकैप्सुलेट किया जाता है।

3। ऑपरेटिंग तंत्र एक स्प्रिंग ऑपरेटिंग तंत्र है, जो मैनुअल या इलेक्ट्रिक हो सकता है। जब आवश्यक हो, एक रिमोट कंट्रोल ऑपरेटिंग डिवाइस और इनरश करंट को बंद करने से बचने के लिए एक डिवाइस जोड़ा जा सकता है। बाहरी बिजली की आपूर्ति की आवश्यक शक्ति 70W से अधिक नहीं है, जो बैकअप बिजली की आपूर्ति से लैस होना आसान है। अद्वितीय डिजाइन के साथ बफर डिवाइस में उत्कृष्ट प्रदर्शन, छोटे रिबाउंड और कम शोर है।

4। आर्क बुझाने का चैम्बर उच्च वेल्डिंग गुणवत्ता, स्थिरता और विश्वसनीयता और कम वायु रिसाव दर के साथ, इलेक्ट्रोप्लेटिंग के बिना विशेष स्टेनलेस स्टील ब्रेज़िंग तकनीक को अपनाता है। विशेष सिरेमिक धातुकरण फॉर्मूला और उन्नत सिरेमिक धातुकरण प्रक्रिया का उपयोग निर्माण प्रक्रिया में किया जाता है ताकि उत्पाद की हवा की जकड़न सुनिश्चित हो सके, और तन्यता ताकत 130mpa पूर्ण प्राथमिक सीलिंग है।

5। वर्तमान ट्रांसफार्मर उच्च गुणवत्ता वाले चुंबकीय संचालन सामग्री और एपॉक्सी राल और सिलिकॉन रबर के समग्र इन्सुलेशन से बना है। इसमें बड़ी क्षमता, उच्च गतिशील थर्मल स्थिरता, उच्च परिशुद्धता स्तर, रखरखाव मुक्त और उच्च विश्वसनीयता के फायदे हैं।

विशेषताएँ

1। सर्किट ब्रेकर एक तीन-चरण स्तंभ संरचना को अपनाता है, जिसमें प्रदर्शन, स्थिरता और विश्वसनीयता की विशेषताएं हैं, दहन और विस्फोट का कोई खतरा, रखरखाव-मुक्त, छोटे आकार, हल्के वजन और लंबी सेवा जीवन का कोई खतरा नहीं है।

2। सर्किट ब्रेकर अच्छे सीलिंग प्रदर्शन के साथ एक पूरी तरह से संलग्न संरचना को अपनाता है, जो नमी-प्रूफ और एंटी-कंडेन्सेशन प्रदर्शन को बेहतर बनाने में मदद करता है, और विशेष रूप से गंभीर ठंड या आर्द्र क्षेत्रों में उपयोग के लिए उपयुक्त है।

3। तीन-चरण स्तंभ और वर्तमान ट्रांसफार्मर आयातित आउटडोर एपॉक्सी राल ठोस पदार्थों द्वारा अछूते हैं, जिनमें उच्च और कम तापमान प्रतिरोध, पराबैंगनी प्रतिरोध और उम्र बढ़ने के प्रतिरोध की विशेषताएं हैं।

4। ऑपरेटिंग तंत्र एक लघु पॉप-अप ऑपरेटिंग तंत्र को अपनाता है, जिसमें खोलने और बंद करने के लिए कम ऊर्जा की खपत होती है; मैकेनिज्म ट्रांसमिशन डायरेक्ट ट्रांसमिशन मोड को अपनाता है, जिसमें कम उद्घाटन और समापन भाग और उच्च विश्वसनीयता होती है। ऑपरेटिंग तंत्र एक सीलबंद तंत्र बॉक्स में है, जो तंत्र संक्षारण की समस्या को हल करता है और तंत्र की विश्वसनीयता में सुधार करता है।

5। सर्किट ब्रेकर के उद्घाटन और समापन संचालन को मैन्युअल रूप से या विद्युत या दूरस्थ रूप से संचालित किया जा सकता है। इसे पावर डिस्ट्रीब्यूशन ऑटोमेशन का एहसास करने के लिए कंट्रोलर के साथ मिलान किया जा सकता है, और इसे रेनकॉरर बनाने के लिए रिकॉलर्स कंट्रोलर के साथ भी जोड़ा जा सकता है।

6। सर्किट ब्रेकर को सूचना विश्लेषण के लिए स्वचालित ओवर-करंट ट्रिपिंग प्रोटेक्शन और इंटेलिजेंट कंट्रोल के लिए दो-चरण या तीन-चरण सीटी से लैस किया जा सकता है। ।

7। सर्किट ब्रेकर को स्विच और तीन-चरण लिंकेज से लैस किया जा सकता है। एक स्पष्ट दृश्यमान फ्रैक्चर होता है जब आइसोलेटिंग स्विच ऑफ स्टेट में होता है, और इसमें सर्किट ब्रेकर बॉडी के साथ एक एंटी-मिस्टेक इंटरलॉक होता है। यह आसान और सुरक्षित रखरखाव के लिए एक सर्ज एरेस्टर पोस्ट इन्सुलेटर के साथ जुड़ा हो सकता है।

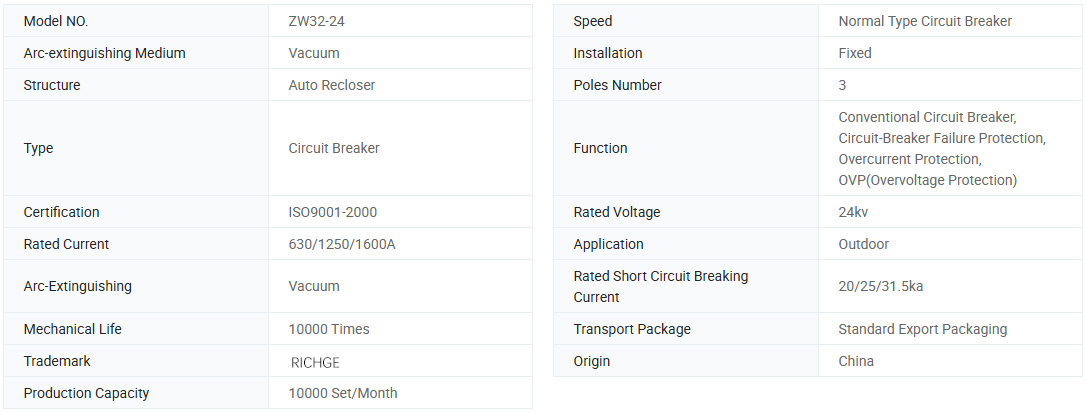

बुनियादी जानकारी।

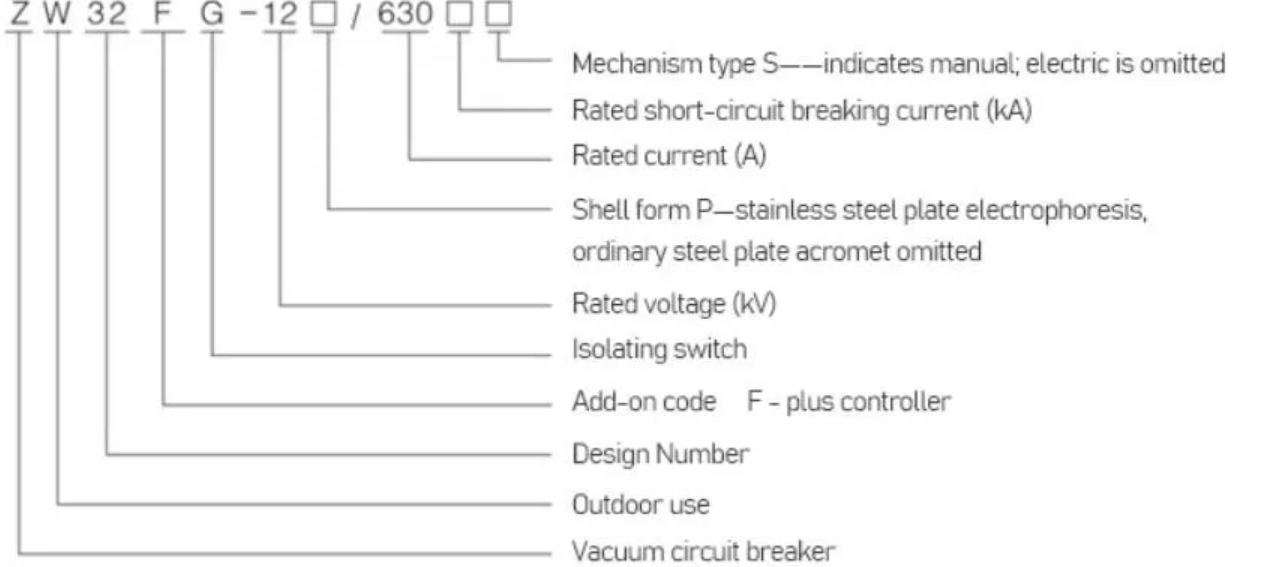

मॉडल विवरण

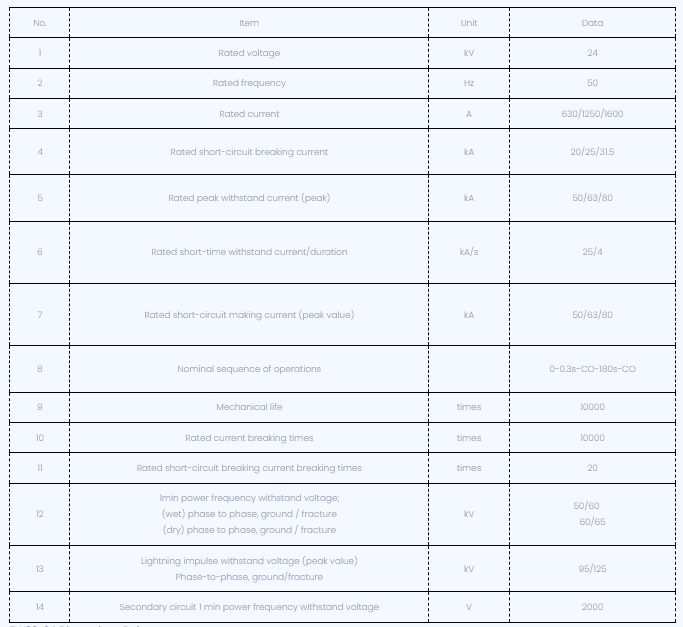

तकनीकी मापदण्ड

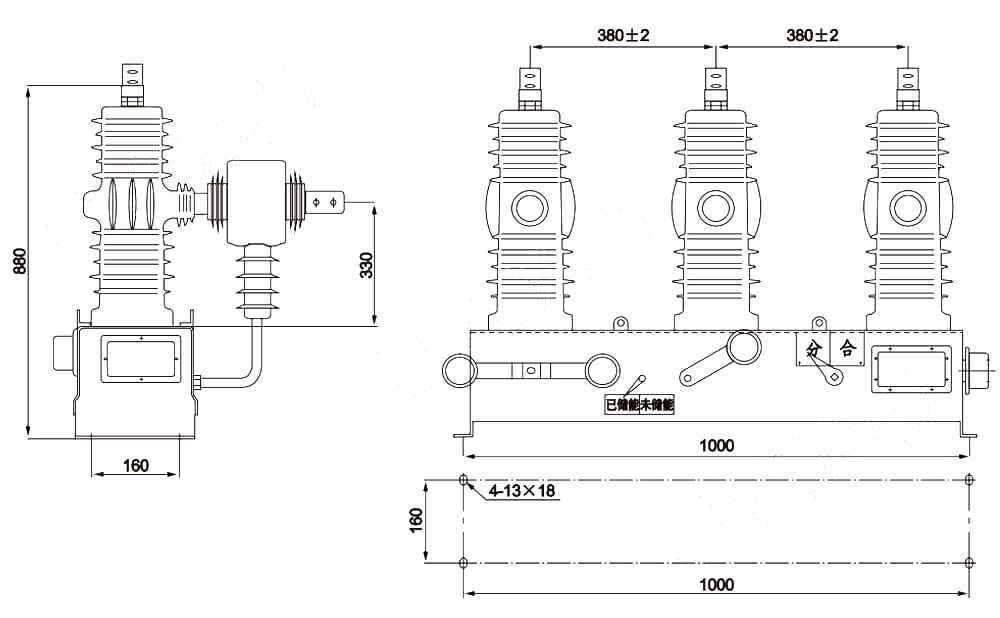

रूपरेखा आयाम ड्राइंग

ZW32-24 आयाम संदर्भ

ऑर्डर करते समय, कृपया उत्पाद प्रकार, नाम, मात्रा, रेटेड करंट, रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट, वर्तमान ट्रांसफार्मर, ऑपरेशन मोड और ऑपरेटिंग वोल्टेज, आदि का वर्तमान अनुपात निर्दिष्ट करें।

काम करने की स्थिति

1। ऊंचाई 1000 मी;

2। परिवेशी हवा का तापमान 45 ° C ~+65 ° C है; दैनिक तापमान का अंतर 25 डिग्री सेल्सियस है;

3। हवा की गति 35m/s से अधिक नहीं है;

4। भूकंप की तीव्रता 8 डिग्री से अधिक नहीं है;

5। प्रदूषण का स्तर: स्तर IV;

6। स्थापना स्थान: कोई ज्वलनशील, सूखा विस्फोट खतरा, रासायनिक संक्षारण स्थान नहीं।
