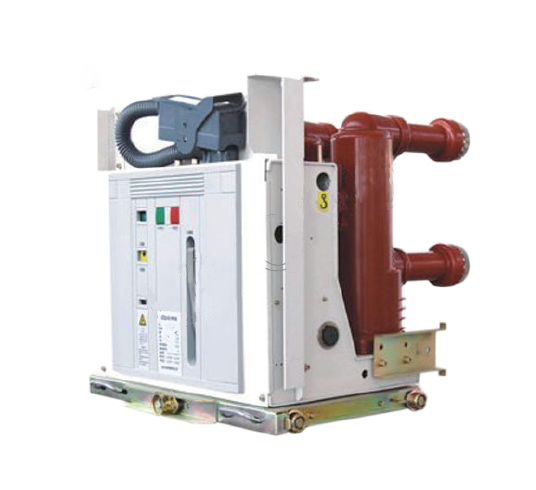

वीएसजी -12 इन्सुलेशन सिलेंडर निकासी वीसीबी सर्किट ब्रेकर

वीएसजी -12 इन्सुलेशन सिलेंडर निकासी वीसीबी सर्किट ब्रेकर

   हम अपने महान व्यापारिक शीर्ष गुणवत्ता, प्रतिस्पर्धी मूल्य और धातु संलग्न इलेक्ट्रिकल स्विचगियर, एलवी पावर वितरण कैबिनेट, उच्च वोल्टेज धातु-संलग्न स्विचगियर के लिए आदर्श सेवा के लिए हमारी संभावनाओं के बीच एक बहुत अच्छी स्थिति का आनंद लेते हैं। भविष्य का सामना करते हुए, हम अखंडता, सम्मान, नवाचार, जुनून और पेशेवर टीम के मुख्य मूल्यों को बनाए रखना जारी रखेंगे, हमेशा ग्राहक-केंद्रित दृष्टिकोण का पालन करते हैं, और उच्च गुणवत्ता वाले उत्पादों और सेवाओं के साथ वैश्विक ग्राहकों को वापस देते हैं। हम एक अभिनव तंत्र के साथ बाजार के समग्र विकास के अनुकूल होने के लिए अपने समृद्ध मानव संसाधन और उत्कृष्ट वैज्ञानिक अनुसंधान स्थितियों पर भरोसा करते हैं। हम पहले 'की प्रतिष्ठा और सेवा के उद्देश्य को आगे बढ़ाते हैं' और व्यापार के प्रधानाध्यापकों का पालन '। और हम सौहार्दपूर्वक एक नए इशारे के साथ घर और विदेश दोनों में विभिन्न हलकों के दोस्तों के साथ सहयोग करेंगे।

इनडोर वापसी योग्य वैक्यूम सर्किट ब्रेकर

  VSG-12 इनडोर हाई वोल्टेज वैक्यूम सर्किट ब्रेकर (ABBR।: सर्किट ब्रेकर) तीन-वाक्यांश A.C. 50 हर्ट्ज इनडोर है, जो रेटेड वोल्टेज 12 केवी से लैस बिजली आपूर्ति वितरण का इनडोर है। यह उत्पाद GB1984-2003 (उच्च वोल्टेज A.C. सर्किट ब्रेकर), JB3855-1996 (3.6-4.5kV इनडोर A.C. हाई वोल्टेज सर्किट ब्रेकर), DL403-2000 (12-40.5kV हाई वोल्टेज विचुअम सर्किटर 6271-100 के आदेश के लिए) के अनुसार है। इसका उपयोग ग्रिड उपकरणों में उपकरणों की सुरक्षा और नियंत्रण के लिए किया जा सकता है और औद्योगिक और खनन उद्यम के गतिशील डिजाइन। यह विभिन्न संपत्ति के साथ लोड और लगातार संचालन को स्विच करने के लिए उपयुक्त है और शॉर्ट-सर्किट करंट को तोड़ने के कई बार संचालन की क्षमता के साथ।

इनडोर निकासी योग्य वैक्यूम सर्किट ब्रेकर्स तीन-चरण एसी पावर सिस्टम के लिए उपयुक्त हैं, जिनमें 12 ~ 24kV और आवृत्ति 50/60Hz तक रेटेड वोल्टेज हैं। वे व्यापक रूप से बिजली संयंत्रों, सबस्टेशनों, पेट्रोकेमिकल्स, धातु विज्ञान, विनिर्माण और अन्य उद्योगों, हवाई अड्डों, आवासीय क्षेत्रों, आदि में उपयोग किए जाते हैं, विशेष रूप से उन अवसरों के लिए विद्युत उपकरणों को नियंत्रित करते हैं और उनकी रक्षा करते हैं, जिन्हें रेटेड या मल्टी-सर्किट शॉर्ट-सर्किट वर्तमान में संचालित करने की आवश्यकता होती है। इसे इनडोर एयर-इंसुलेटेड स्विचगियर जैसे कि KYN28 या AMS प्रकार में स्थापित किया जा सकता है।

  सर्किट ब्रेकर परिपक्व एपीजी तकनीक से बना है। VD4 टर्मिनल बफर का अनुप्रयोग यह सुनिश्चित करता है कि इनडोर टर्मिनल किसी भी ऑपरेटिंग वातावरण में अधिक विश्वसनीय है। VD4 पूरी तरह से GB, DL, IEC, DIN, VDE और अन्य उन्नत औद्योगिक देशों के मानकों की आवश्यकताओं को पूरा कर सकता है।

वैक्यूम सर्किट ब्रेकर में मुख्य रूप से तीन भाग होते हैं: वैक्यूम आर्क बुझाने का चैम्बर, ऑपरेटिंग मैकेनिज्म, ब्रैकेट और अन्य घटक।

1। वैक्यूम आर्क बुझाने का चैम्बर

विभिन्न प्रकार के स्विचों के अनुसार, बाहरी स्क्रीन के साथ सिरेमिक वैक्यूम आर्क बुझाने वाले कक्ष हैं, छोटे वैक्यूम आर्क बुझाने वाले कक्षों के साथ मध्यवर्ती सील कप के आकार के अनुदैर्ध्य चुंबकीय क्षेत्रों, और आंतरिक सील ग्लास बुलबुला चाप बुझाने वाले कक्ष हैं। मूल संरचना इस प्रकार है:

•  एयरटाइट इन्सुलेशन शेल ： एयरटाइट इन्सुलेशन सिस्टम एक सिरेमिक, ग्लास या माइक्रोक्रिस्टलाइन ग्लास एयरटाइट इन्सुलेशन सिलेंडर, एक जंगम अंत कवर, एक निश्चित अंत कवर और एक स्टेनलेस स्टील नालीदार पाइप से बना एक वैक्यूम सील कंटेनर है। सीलिंग प्रकार में सख्त संचालन प्रक्रियाओं के अलावा, एयरटाइटनेस सुनिश्चित करने के लिए, सामग्री को भी छोटी सांस लेने और आंतरिक गैस रिलीज की भी आवश्यकता होती है।

• प्रवाहकीय प्रणाली ： यह एक निश्चित प्रवाहकीय रॉड, एक निश्चित चल रही चाप सतह, एक निश्चित संपर्क, एक चलती संपर्क, एक चलती चाप सतह और एक चलती प्रवाहकीय रॉड से बना है। संपर्क संरचना को मोटे तौर पर तीन प्रकारों में विभाजित किया जा सकता है: बेलनाकार संपर्क, अनुप्रस्थ चुंबकीय क्षेत्र संपर्क सर्पिल आकार के साथ घुमावदार सतह, और अनुदैर्ध्य चुंबकीय क्षेत्र संपर्क। वर्तमान में, इस प्रकार के आर्क बुझाने वाले कक्ष अनुदैर्ध्य चुंबकीय क्षेत्र प्रौद्योगिकी को अपनाते हैं, जिसमें मजबूत और स्थिर चाप बुझाने की क्षमता होती है।

• परिरक्षण प्रणाली ing परिरक्षण कवर वैक्यूम आर्क बुझाने वाले कक्ष में एक अपरिहार्य घटक है, और विभिन्न प्रकार के परिरक्षण कवर हैं, जैसे कि संपर्क बिंदु के आसपास मुख्य परिरक्षण कवर, नालीदार पाइप परिरक्षण कवर, और वोल्टेज परिरक्षण कवर को बराबर। मुख्य परिरक्षण कवर का कार्य निम्नानुसार है: ① ① उत्पादों को आर्क प्रक्रिया के दौरान इन्सुलेशन शेल की आंतरिक दीवार पर छींटाकशी करने से रोकने के लिए, जिससे शेल की इन्सुलेशन ताकत कम हो जाती है। Ar चाप बुझाने वाले कक्ष में विद्युत क्षेत्र वितरण की एकरूपता में सुधार स्थानीय क्षेत्र की ताकत को कम करने और वैक्यूम आर्क बुझाने वाले चैम्बर के छोटे -छोटे चैम्बर के लघुकरण को बढ़ावा देने और कुछ आर्क ऊर्जा को अवशोषित करने के लिए फायदेमंद है, जो आर्क गैप की ढांकता हुआ ताकत की वसूली के लिए फायदेमंद है।

2। ऑपरेटिंग तंत्र

विभिन्न प्रकार के सर्किट ब्रेकरों के अनुसार, विभिन्न ऑपरेटिंग तंत्र का उपयोग किया जाता है। सामान्य ऑपरेटिंग तंत्र में स्प्रिंग ऑपरेटिंग मैकेनिज्म (वीएस 1), स्थायी चुंबक ऑपरेटिंग मैकेनिज्म और कॉम्बिनेशन ऑपरेटिंग मैकेनिज्म (वीबीडी) शामिल हैं।

अन्य भाग: चेसिस वाहन, इन्सुलेशन कोष्ठक, इंसुलेटर, आदि।

वैक्यूम सर्किट ब्रेकर्स की विशेषताएं क्या हैं

• मजबूत ब्रेकिंग क्षमता, 50ka तक; फ्रैक्चर के बाद, दरारों के बीच का माध्यम जल्दी से ठीक हो जाता है और माध्यम को बदलने की कोई आवश्यकता नहीं है।
• संपर्क खोलने की दूरी छोटी है। 10kV वैक्यूम सर्किट ब्रेकर की संपर्क ब्रेकिंग दूरी केवल 10 मिमी है। आवश्यक परिचालन शक्ति छोटी है, कार्रवाई तेज है, ऑपरेटिंग तंत्र को सरल बनाया जा सकता है, और सेवा जीवन को बढ़ाया जा सकता है। आम तौर पर, लगभग 20 वर्षों के लिए रखरखाव की आवश्यकता नहीं होती है।
• लघु चाप बुझाने का समय, कम आर्क वोल्टेज, कम आर्क ऊर्जा, कम संपर्क हानि, और कई रुकावट।
• मोबाइल गाइड रॉड में छोटी जड़ता होती है और यह लगातार संचालन के लिए उपयुक्त है।
•  स्विच का संचालन करते समय, एक्शन शोर कम होता है, जिससे यह शहरी उपयोग के लिए उपयुक्त हो जाता है।
• आर्क बुझाने या इन्सुलेशन मीडिया तेल का उपयोग नहीं करता है, और कोई आग या विस्फोट खतरा नहीं है।
• संपर्क सिर एक पूरी तरह से सील संरचना है, जो नमी, धूल और हानिकारक गैसों के प्रभाव के कारण इसके प्रदर्शन को कम नहीं करेगा। विश्वसनीय संचालन और स्थिर प्रदर्शन पर स्थिर। एक स्वतंत्र घटक के रूप में, आर्क बुझाने वाला कक्ष स्थापित करना और डिबग करना आसान है।
• वैक्यूम सर्किट ब्रेकर के सेवा जीवन के दौरान, संपर्क भाग को रखरखाव और निरीक्षण की आवश्यकता नहीं होती है। यहां तक ​​कि अगर रखरखाव और निरीक्षण किया जाता है, तो आवश्यक समय बहुत कम है।
• चाप को एक बंद कंटेनर में बुझा दिया जाता है, और आर्क और हॉट गैस को उजागर नहीं किया जाता है।
• कई पुनरावर्ती कार्यों से लैस, वितरण नेटवर्क की आवेदन आवश्यकताओं के लिए उपयुक्त है

फ़ायदा:

• सरल संरचना
• अल्ट्रा-लो प्रतिरोध वैक्यूम इंटरप्रेटर के अनुकूल
• अनुकूलन अनुकूलन और मॉड्यूलर वसंत संचालन तंत्र
• लगातार संचालन के लिए उपयुक्त
• नि: शुल्क रखरखाव, लंबी सेवा जीवन
• अत्यधिक विश्वसनीय प्रदर्शन

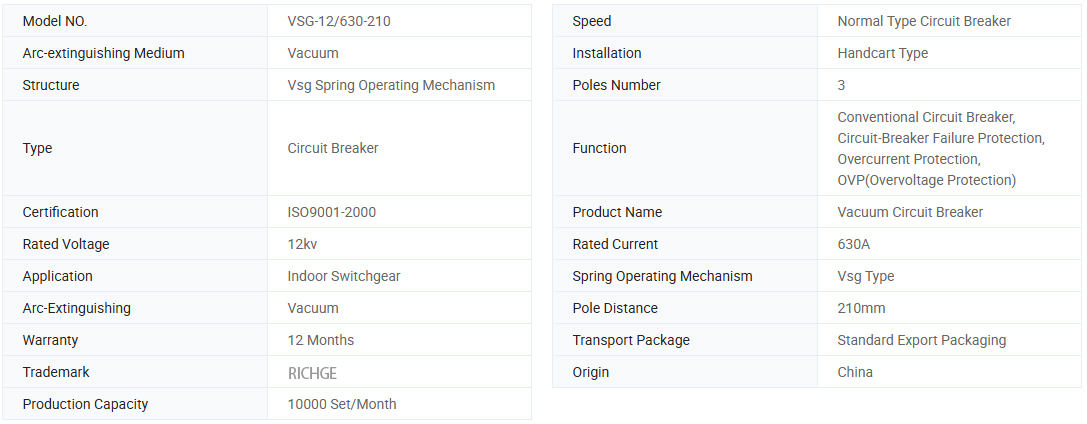

बुनियादी जानकारी।

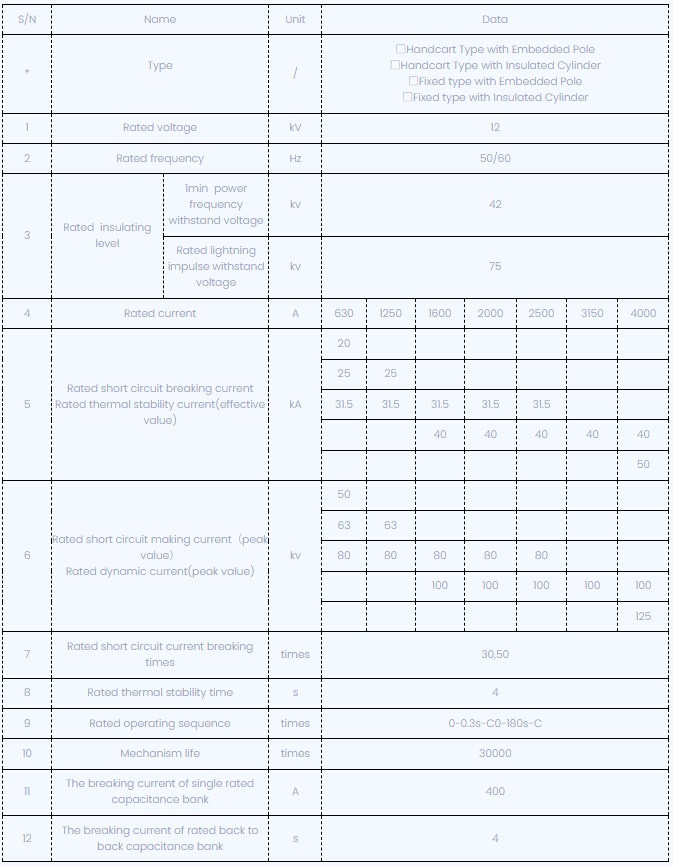

तकनीकी मापदंड

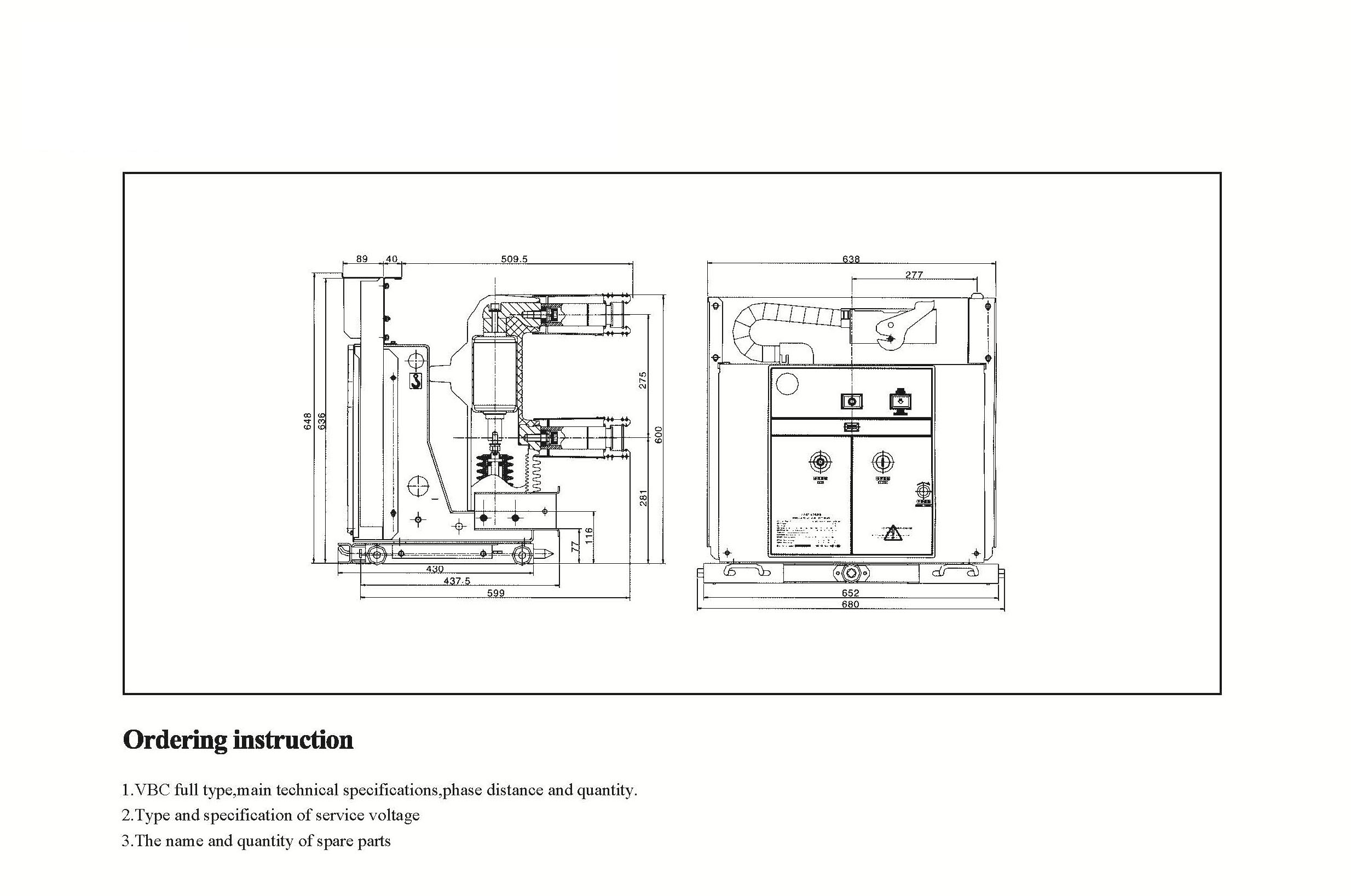

तकनीकी चित्र

उच्च वोल्टेज वैक्यूम सर्किट ब्रेकर (वीसीबी) के लिए सेवा वातावरण

ए) हवा का तापमान: उच्चतम तापमान: +40ºC; सबसे कम तापमान: -25ºC

बी) आर्द्रता: मासिक औसत आर्द्रता 95%है; दैनिक औसत आर्द्रता 90%है।

ग) ऊंचाई: अधिकतम स्थापना ऊंचाई: 2500 मीटर

डी) स्पष्ट रूप से संक्षारक और दहनशील गैसों, भाप, आदि द्वारा प्रदूषित कोई परिवेशी वायु नहीं है।

उपवास

प्रश्न: क्या मेरे पास आपके उत्पादों की कीमतें हो सकती हैं?

A: स्वागत है। कृपया हमें यहां जांच भेजने के लिए स्वतंत्र महसूस करें। हम आपको चौबीस घंटे के भीतर जवाब देंगे।

प्रश्न: क्या मुझे बल्क ऑर्डर से पहले एक नमूना मिल सकता है?

A: हाँ, हम गुणवत्ता का परीक्षण करने और जांच करने के लिए नमूना आदेश का स्वागत करते हैं।

प्रश्न: क्या हम उत्पादों पर अपने लोगो/ कंपनी का नाम प्रिंट कर सकते हैं?

A: हाँ, निश्चित रूप से, हम OEM स्वीकार करते हैं, फिर आपको हमें ब्रांड प्राधिकरण प्रदान करने की आवश्यकता है

प्रश्न: क्या आप उत्पाद अनुकूलन को स्वीकार करते हैं?

A: हाँ, निश्चित रूप से, कृपया विशिष्ट चित्र या पैरामीटर प्रदान करें, हम मूल्यांकन के बाद आपको उद्धृत करेंगे

प्रश्न: लीड समय क्या है?

A: लीड समय ऑर्डर की गई मात्राओं पर निर्भर करता है, आमतौर पर भुगतान प्राप्त करने के बाद 7-20 दिनों के भीतर।

प्रश्न: आपके व्यापार की शर्तें क्या हैं?

A: हम EXW, FOB, CIF, FCA, आदि को स्वीकार करते हैं।

प्रश्न: आपकी भुगतान विधि क्या है?

A: हम टी/टी, वेस्टर्न यूनियन, पेपैल, अपरिवर्तनीय एल/सी को दृष्टि में स्वीकार करते हैं, आदि

प्रश्न: क्या आप तैयार उत्पादों का निरीक्षण करते हैं?

A: हाँ, उत्पादन और तैयार उत्पादों के प्रत्येक चरण को शिपिंग से पहले QC विभाग द्वारा निरीक्षण किया जाएगा। और हम शिपमेंट से पहले आपके संदर्भ के लिए माल निरीक्षण रिपोर्ट प्रदान करेंगे

प्रश्न: बिक्री के बाद गुणवत्ता की समस्याओं को कैसे हल करें?

A: गुणवत्ता की समस्याओं की तस्वीरें लें और हमारी जाँच और पुष्टि के लिए हमें भेजें, हम 3 दिनों के भीतर आपके लिए एक संतुष्ट समाधान करेंगे।
