VBI स्प्रिंग-संचालित तंत्र के साथ 35kV मंजिल माउंटेड वैक्यूम सर्किट ब्रेकर

VBI स्प्रिंग-संचालित तंत्र के साथ 35kV मंजिल माउंटेड वैक्यूम सर्किट ब्रेकर

     VSG-40.5 श्रृंखला वैक्यूम सर्किट ब्रेकर अद्वितीय डिजाइन अवधारणा के अनुसार तीन-चरण 50Hz का एक नया प्रकार है और बाजार की मांग और विकास के साथ संयुक्त, इनडोर स्विचगियर 40.5kV के रेटेड वोल्टेज, यह औद्योगिक और खनन उद्यमों, बिजली संयंत्र और सबस्टेशन को विद्युत उपकरणों के नियंत्रण और संरक्षण के रूप में प्रदान किया जा सकता है, और अक्सर संचालन के लिए उपयुक्त है।

VBI इनडोर हाई-वोल्टेज वैक्यूम सर्किट ब्रेकर एक इनडोर डिवाइस है जिसमें तीन-चरण एसी 50 हर्ट्ज और रेटेड वोल्टेज 40.5kV है। इसका उपयोग औद्योगिक और खनन उद्यमों, बिजली संयंत्रों और सबस्टेशनों में विद्युत उपकरणों के नियंत्रण और संरक्षण के लिए किया जा सकता है, विशेष रूप से लगातार संचालन वाले स्थानों के लिए। स्विच कैबिनेट में सर्किट ब्रेकर का इंस्टॉलेशन फॉर्म या तो एक निश्चित प्रकार हो सकता है या एक ट्रॉली पर स्थापित एक ट्रॉली टाइप किया जा सकता है। यह उच्च-वोल्टेज ट्रांसमिशन और वितरण प्रणालियों के नियंत्रण और संरक्षण के लिए सबसे अच्छा विकल्प है।

 उत्पाद अवलोकन

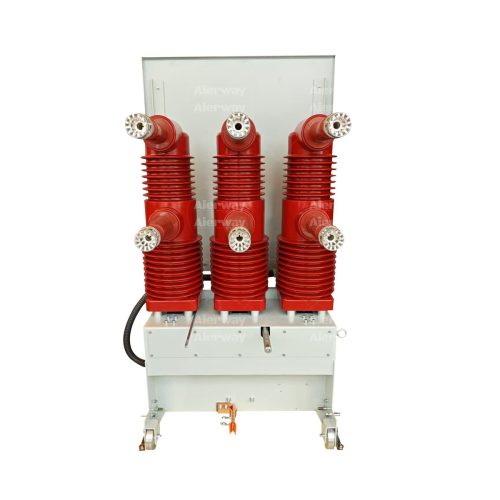

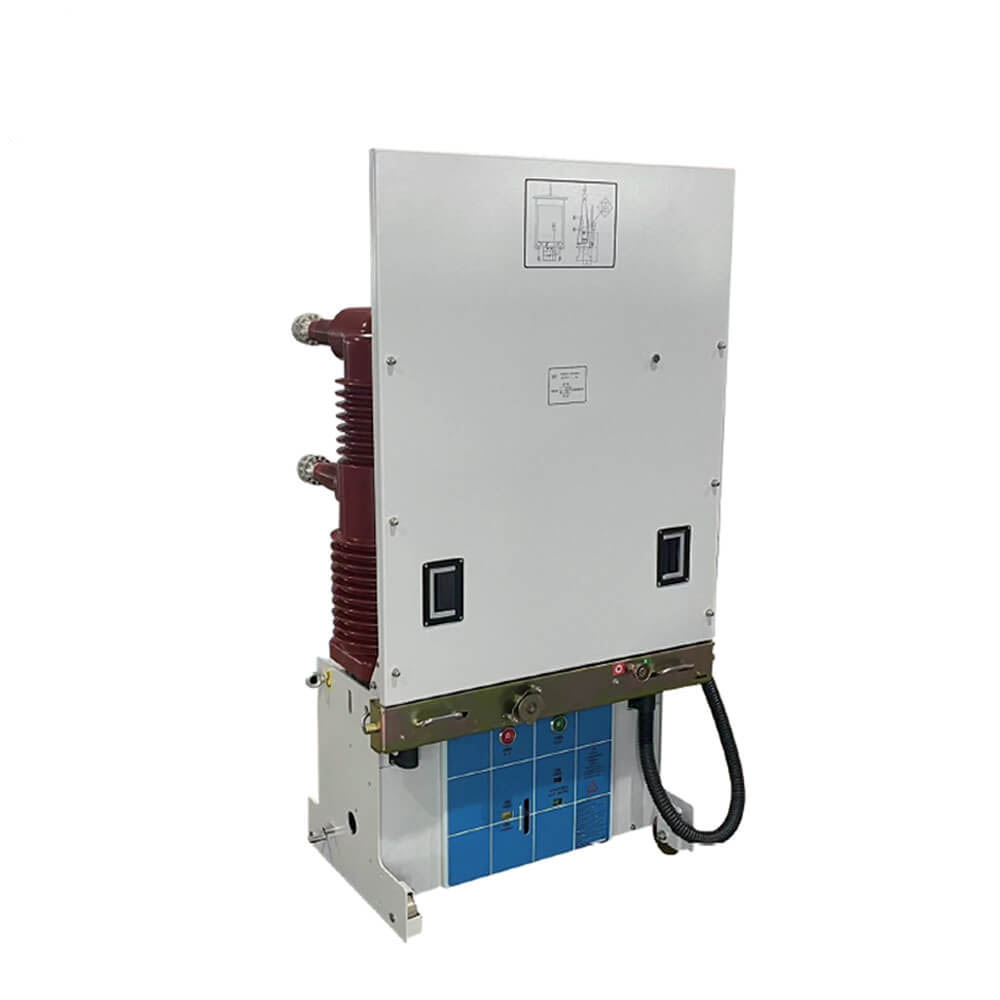

    VBI-40.5 मंजिल माउंटेड वैक्यूम सर्किट ब्रेकर एक उच्च-प्रदर्शन, मध्यम-वोल्टेज स्विचिंग डिवाइस है जिसे विश्वसनीय सुरक्षा और 40.5kV पर रेटेड इलेक्ट्रिकल सिस्टम के नियंत्रण के लिए डिज़ाइन किया गया है। उन्नत वैक्यूम इंटरप्टर तकनीक का उपयोग करते हुए, यह कुशल आर्क शमन, न्यूनतम रखरखाव और एक लंबे परिचालन जीवनकाल सुनिश्चित करता है। बिजली वितरण नेटवर्क, औद्योगिक संयंत्रों और सबस्टेशनों के लिए आदर्श, यह ब्रेकर उपयोगकर्ता के अनुकूल संचालन के साथ मजबूत निर्माण को जोड़ती है।

प्रमुख विशेषताऐं

वेल्टेज रेटिंग:40.5kv (95kV बिजली आवेग का सामना)।

वर्तमान रेटिंग:2500 ए तक निरंतर, 31.5ka शॉर्ट-सर्किट ब्रेकिंग क्षमता।

वैक्यूम इंटरप्रेटर:हर्मेटिक रूप से सील, रखरखाव-मुक्त, और पर्यावरण के अनुकूल (कोई एसएफ) गैस नहीं)।

तंत्र:त्वरित समापन/उद्घाटन (<50ms) के लिए वसंत-संचालित या मोटर-चालित 储能 तंत्र।

सुरक्षा:एकीकृत एंटी-स्लिप डिज़ाइन, मैकेनिकल/इलेक्ट्रिकल इंटरलॉक और ग्राउंडिंग स्विच।

मानकों का अनुपालन:IEC 62271, GB/T 1984, और ANSI C37.04 से मिलता है।

स्थापना निर्देश

3.1 पूर्व-स्थापना चेक

अक्षुण्ण पैकेजिंग और कोई शारीरिक क्षति नहीं सत्यापित करें।

रेटेड मापदंडों की पुष्टि सिस्टम आवश्यकताओं से मेल खाती है।

एक स्तर, कंपन-मुक्त कंक्रीट नींव सुनिश्चित करें।

3.2 बढ़ते कदम

एंकर बोल्ट (M16 अनुशंसित) का उपयोग करके फर्श पर ब्रेकर को सुरक्षित करें।

प्रति निर्माता चश्मा (जैसे, 50nm) प्रति टोक़ सेटिंग्स के साथ प्राथमिक बसबार कनेक्ट करें।

टर्मिनलों के लिए वायर सेकेंडरी कंट्रोल केबल (लेबल "ओपन/क्लोज़ कॉइल," "सहायक संपर्क")।

ब्रेकर चेसिस को सुरक्षित रूप से ग्राउंड

ऑपरेशन मार्गदर्शिका

4.1 मैनुअल ऑपरेशन

समापन: मैनुअल हैंडल क्लॉकवाइज को घुमाएं जब तक कि "क्लिक" सगाई की पुष्टि नहीं करता है।

उद्घाटन: लाल "ट्रिप" बटन दबाएं या मैकेनिकल ट्रिप लीवर को खींचें।

4.2 विद्युत संचालन

रिमोट कंट्रोल के लिए 220VDC/110VAC को समापन कॉइल (क्षणिक पल्स) पर लागू करें।

मोड के लिए स्थानीय/दूरस्थ चयनकर्ता स्विच का उपयोग करें।

4.3 संकेतक और अलार्म

ग्रीन एलईडी: ब्रेकर बंद।

लाल एलईडी: ब्रेकर ओपन/ट्रिप्ड।

अलार्म संपर्क: SF₆ दबाव हानि (यदि सुसज्जित) या वसंत के लिए ट्रिगर

रखरखाव और समस्या निवारण

5.1 नियमित जांच

प्रत्येक 5,000 संचालन (व्यूपोर्ट के माध्यम से) संपर्कों का निरीक्षण करें।

उच्च तापमान वाले ग्रीस के साथ सालाना चलती भागों को लुब्रिकेट करें।

परीक्षण इन्सुलेशन प्रतिरोध (> 1000mω @5kv)।

5.2 सामान्य मुद्दे

बंद करने में विफलता: नियंत्रण शक्ति, वसंत चार्ज, या इंटरलॉक की स्थिति की जाँच करें।

अत्यधिक हीटिंग: कड़े कनेक्शन; संपर्क संपर्क प्रतिरोध (<50μω) को मापें।

सुरक्षा चेतावनी

सर्विसिंग से पहले ब्रेकर को डी-एनर्जाइज़ करें।

केवल प्रशिक्षित कर्मियों को केवल रखरखाव करना चाहिए।

कभी भी दृश्य क्षति या असामान्य शोर के साथ काम न करें।

पर्यावरण और निपटान

इलेक्ट्रॉनिक कचरे (गैर-खतरनाक) के रूप में वैक्यूम व्यवधानों का निपटान।

स्थानीय नियमों के अनुसार धातु और प्लास्टिक रीसायकल।

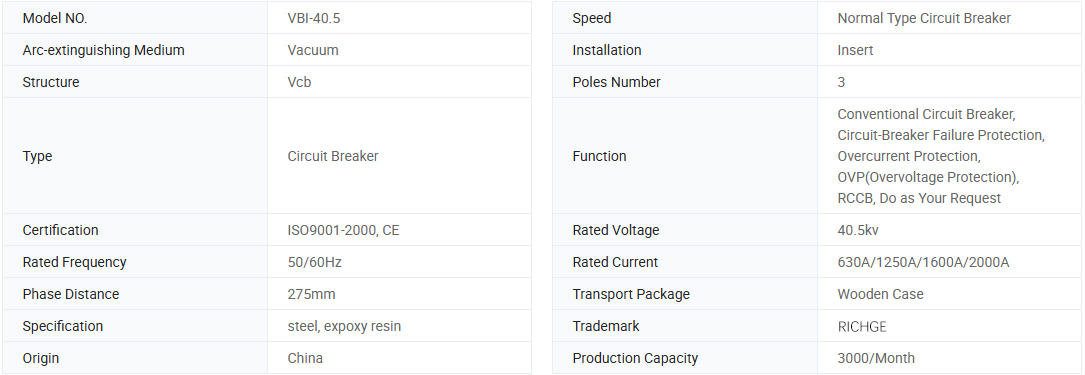

बुनियादी जानकारी।

तकनीकी मापदंड

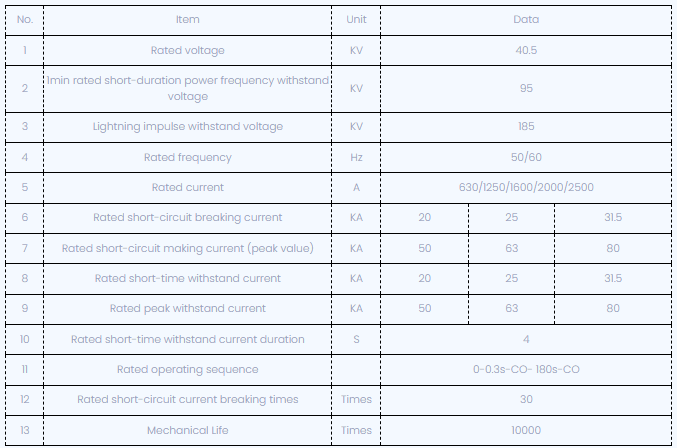

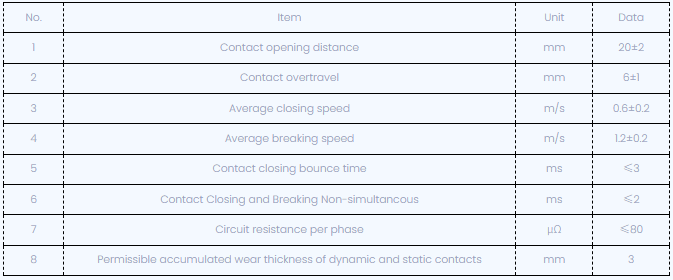

सर्किट ब्रेकर को समायोजित करने के बाद, यांत्रिक विशेषता पैरामीटर नीचे दिखाए गए हैं:

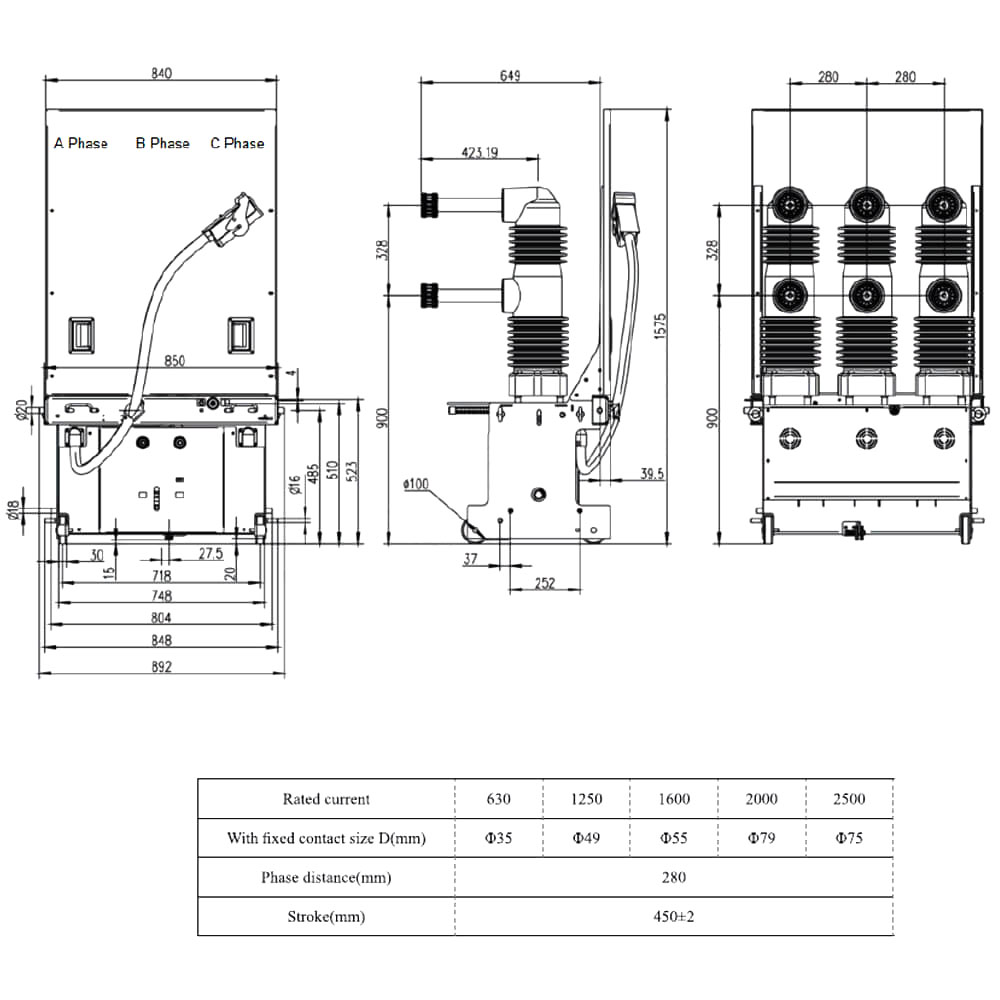

तकनीकी चित्र

परिवेश की शर्तों को लागू करना

1। परिवेश का तापमान: -10C ~ +40C (यह -30 डिग्री सेंटीग्रेड पर भंडारण और परिवहन की अनुमति देता है);

2। परिवेश आर्द्रता: एक दिन की औसत आर्द्रता 95%से अधिक नहीं होनी चाहिए। एक महीने की औसत आर्द्रता 90% से अधिक नहीं होनी चाहिए;

3। संतृप्त वाष्प दबाव: एक दिन का औसत दबाव 2.2kpa से अधिक नहीं होना चाहिए; एक महीने का औसत दबाव अधिक नहीं होना चाहिए

1.8kpa से;

4। ऊंचाई: ≤1500m;

5। भूकंप की तीव्रता: ≤8 डिग्री;

6। इसे आग, विस्फोट, गंभीर गंदगी और रासायनिक कटाव और हिंसक कंपन के बिना जगह में स्थापित किया जाना चाहिए।

उपवास

Q1: क्या आप एक निर्माता या व्यापारी हैं?

A1: हम एक प्रमुख पेशेवर निर्माता हैं।

Q2: आपका वितरण चक्र कब तक है?

A2: यह आपके उत्पाद की आवश्यकताओं और मात्रा पर निर्भर करता है। आम तौर पर, वितरण के लिए 5 से 10 कार्य दिवसों की आवश्यकता होती है

Q3: आपकी बिक्री के बाद सेवा क्या है?

A3: हम उपयोगकर्ताओं के सवालों का जवाब दे सकते हैं, जो 24 घंटे उनकी समस्याओं को हल कर सकते हैं, और हमारे सभी उत्पादों के लिए तुरंत व्यापक तकनीकी सहायता प्रदान कर सकते हैं।

Q4: आप गुणवत्ता की समस्याओं को कैसे हल करते हैं?

A4: कृपया गुणवत्ता की समस्याओं की विस्तृत तस्वीरें प्रदान करें। हमारे तकनीकी और गुणवत्ता निरीक्षण विभाग उनका विश्लेषण करेंगे। हम 2 दिनों के भीतर एक संतोषजनक समाधान देंगे।

Q5: क्या आप अनुकूलित सेवाओं को स्वीकार करते हैं?

A5: हम OEM/ODM सेवाएं प्रदान करते हैं और उत्पादों पर अपना लोगो प्रिंट कर सकते हैं। हमारी पेशेवर तकनीकी और उद्धरण टीम आपके चित्र और मापदंडों के अनुसार संतोषजनक परियोजनाएं प्रदान कर सकती है।
