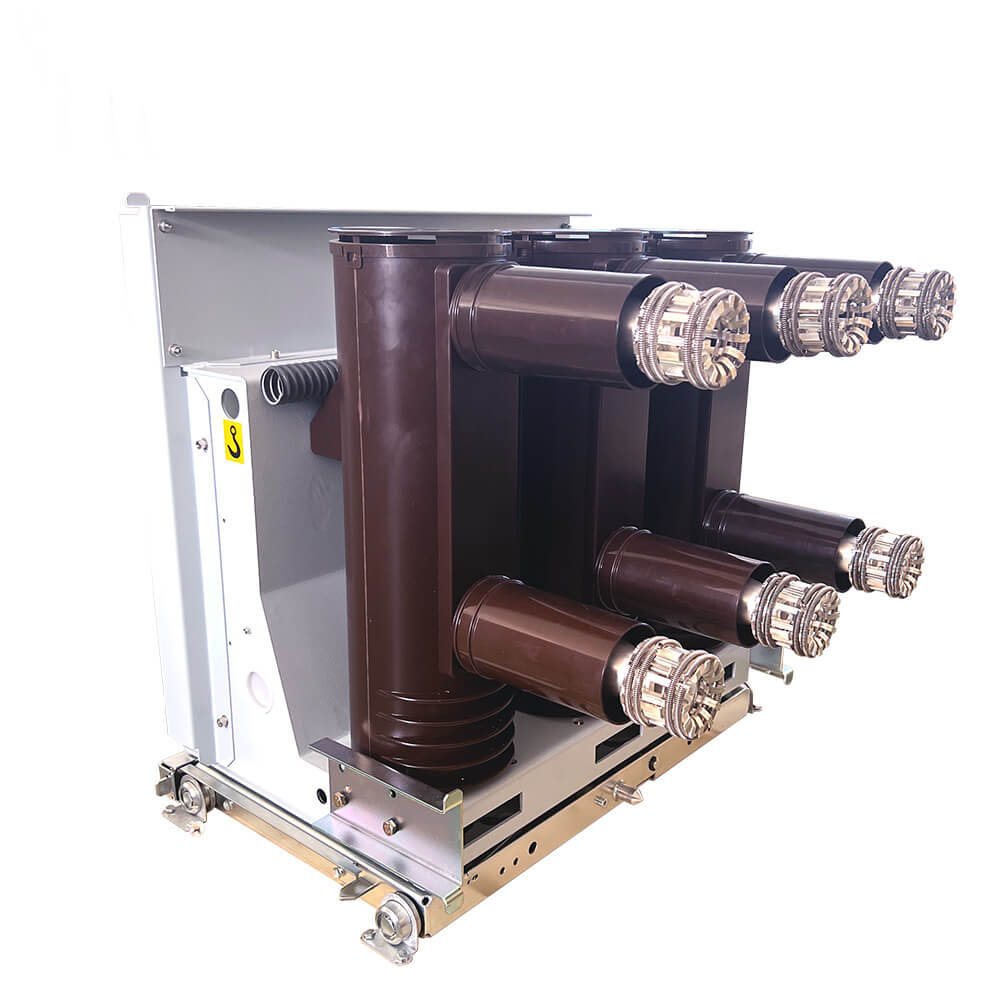

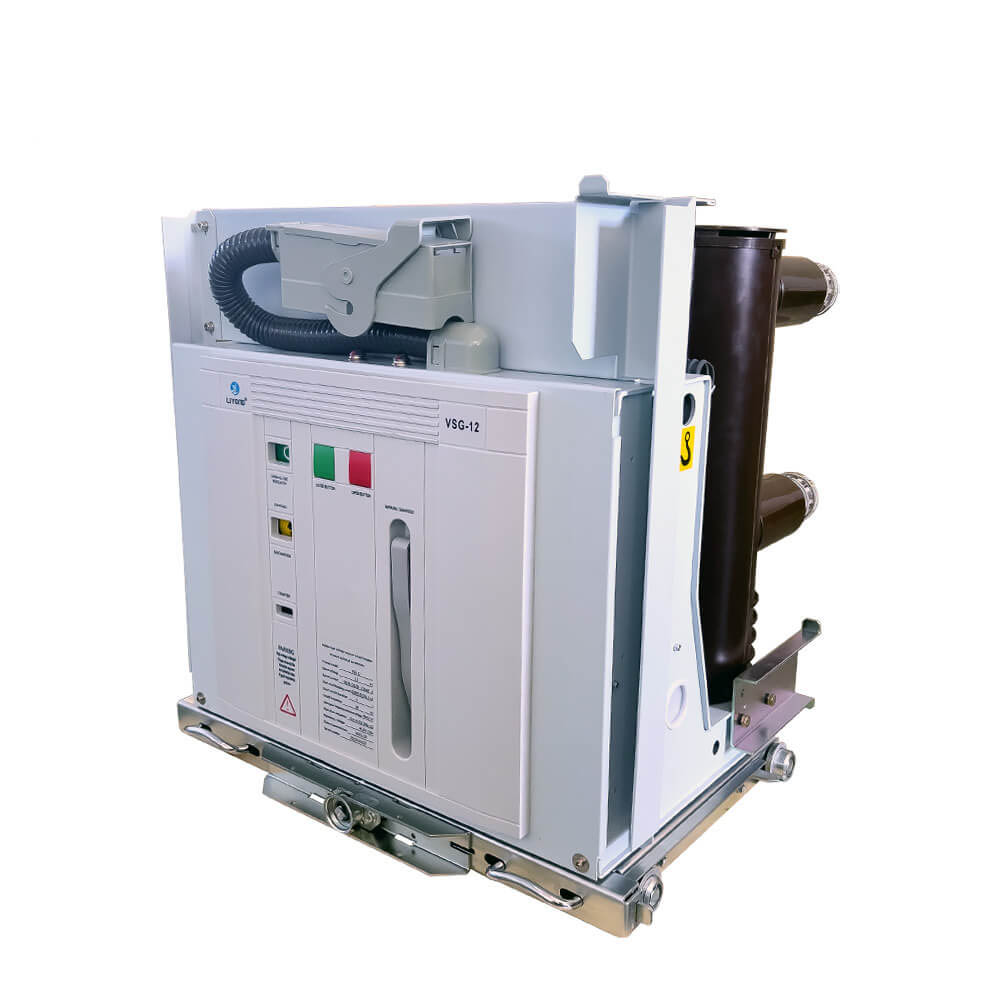

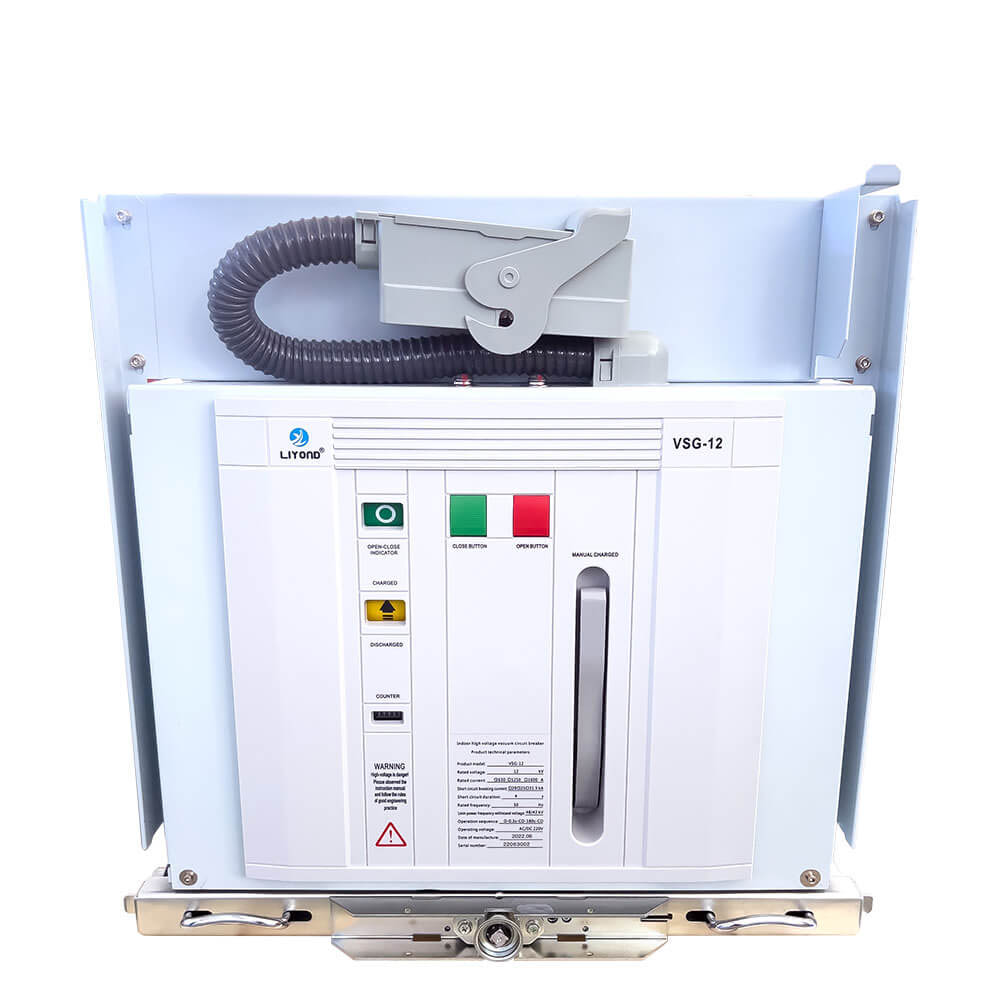

10KV 12KV मध्यम वोल्टेज हैंडकार्ट टाइप VCB इन्सुलेट ट्यूब के साथ प्रवाहकीय भागों के साथ

10KV 12KV मध्यम वोल्टेज हैंडकार्ट टाइप VCB इन्सुलेट ट्यूब के साथ प्रवाहकीय भागों के साथ

     वीएसजी टाइप इनडोर हाई-वोल्टेज वैक्यूम सर्किट ब्रेकर तीन-चरण एसी 50 हर्ट्ज और 7.2kV-40.5kV के रेटेड वोल्टेज के साथ पावर सिस्टम में विभिन्न नाटकों और लगातार संचालन के विभिन्न भारों को स्विच करने के लिए उपयुक्त है। और सबस्टेशनों में विद्युत उपकरणों की सुरक्षा और नियंत्रण। यह KYN28A और अन्य मध्य-माउंटेड हैंडकार्ट-टाइप स्विचगियर से लैस हो सकता है, और इसे XGN फिक्स्ड स्विचगियर से भी लैस किया जा सकता है।

     वीएसजी टाइप इनडोर हाई-वोल्टेज वैक्यूम सर्किट ब्रेकर नेशनल स्टैंडर्ड जीबी 1984 "एसी हाई-वोल्टेज सर्किट ब्रेकर", जेबी/टी 3855 "3.6 ~ 40.5kv इनडोर एसी हाई-वोल्टेज वैक्यूम सर्किट ब्रेकर" और IEC60056 "हाई-वोल्टेज एसी सर्किट ब्रेकर" स्टैंडर्ड्स के साथ अनुपालन करता है। "10-35kV इनडोर उच्च वोल्टेज वैक्यूम सर्किट ब्रेकर ऑर्डरिंग तकनीकी स्थितियों" से मिलें। इसमें छोटे आकार, हल्के वजन, लगातार संचालन के लिए उपयुक्त और रखरखाव के बिना बाधित होने के फायदे हैं, और 3kv-40.5kv वितरण नेटवर्क में अधिक लोकप्रिय रूप से उपयोग किया जाता है।

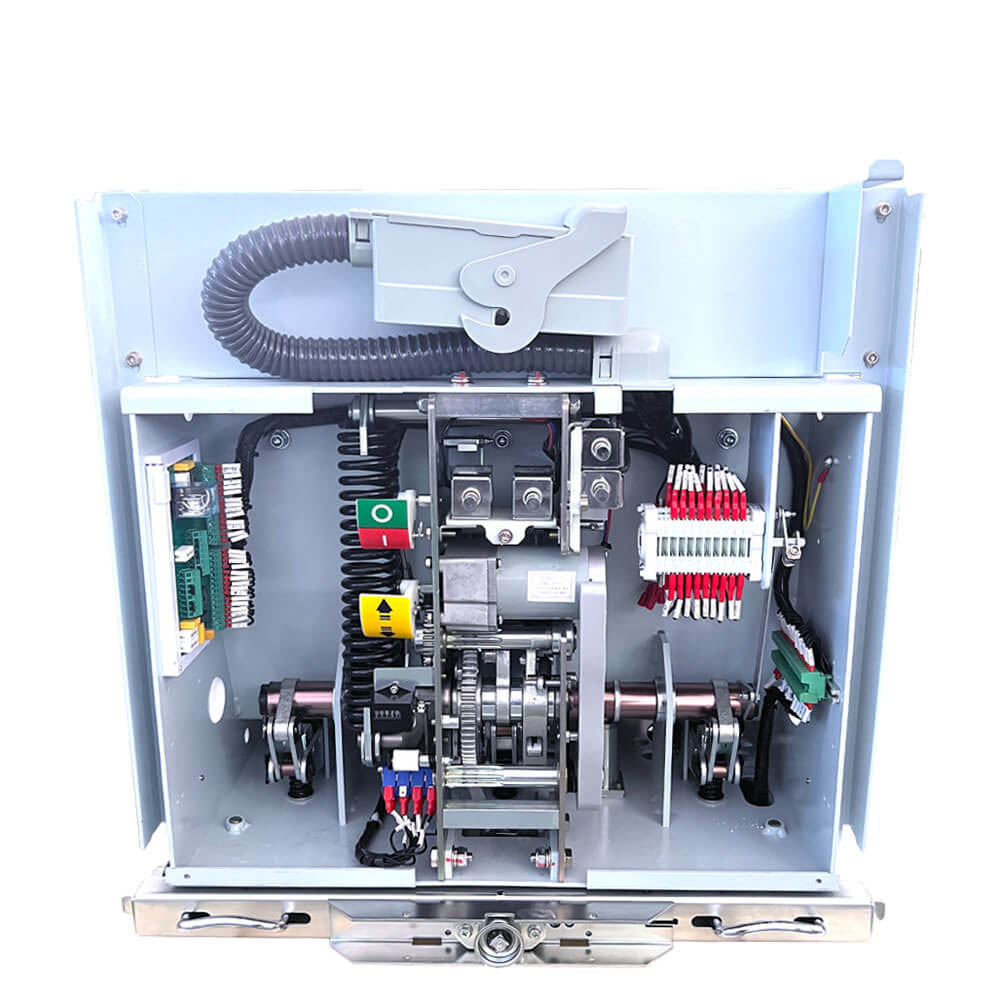

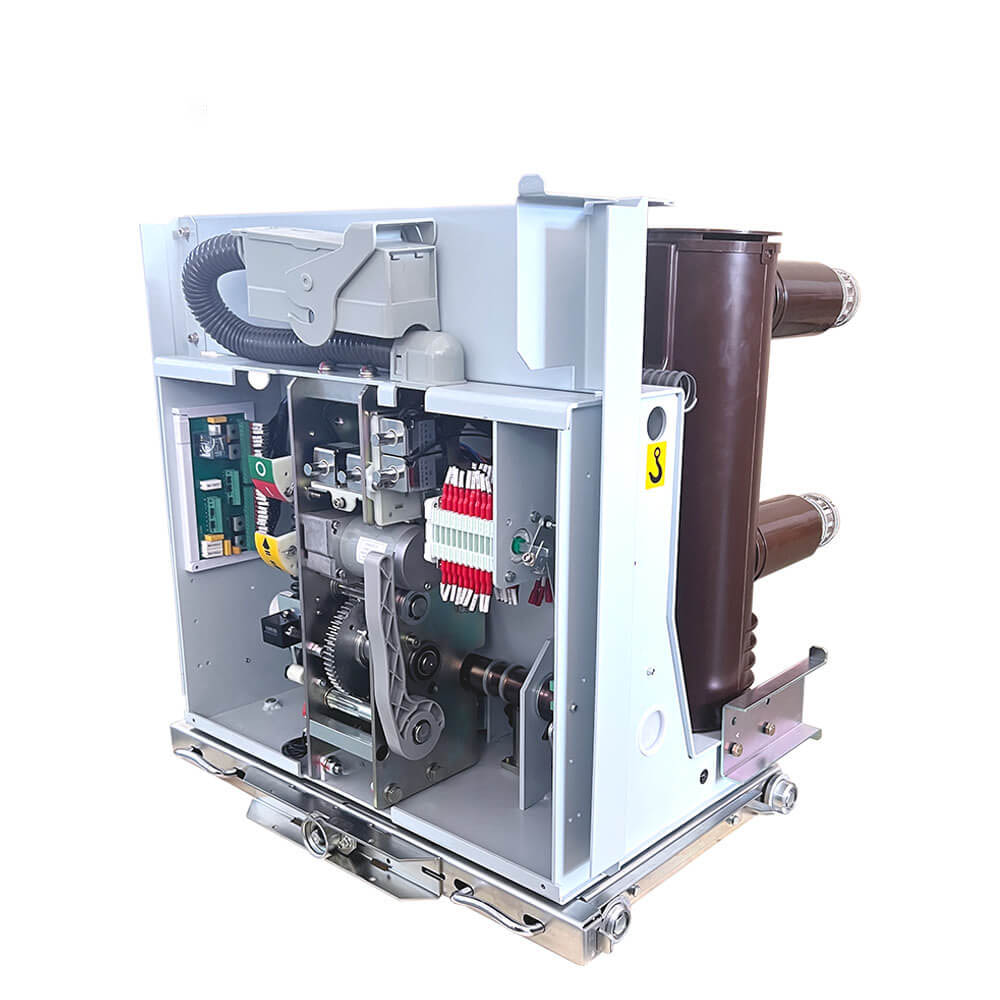

    वीएसजी तंत्र ट्रांसमिशन लिंक को कम करने और ट्रांसमिशन दक्षता (कोई काज कनेक्शन) में सुधार करने के लिए सीधे (फ्रेम स्पिंडल मॉड्यूल में) को चलाने के लिए एक सीएएम (तंत्र के मुख्य मॉड्यूल में) का उपयोग करता है। उत्पाद के ऊर्जा इनपुट को कम करें और उत्पाद के सेवा जीवन को बढ़ाएं। मुख्य सर्किट मॉड्यूल स्थापित करें, अर्थात, वैक्यूम सर्किट ब्रेकर के मूल कॉन्फ़िगरेशन को पूरा करें। फिर चेसिस कार मॉड्यूल, संपर्क आर्म, संपर्क और इन्सुलेट स्लीव को हाथ से क्रैंक सर्किट ब्रेकर के कॉन्फ़िगरेशन को पूरा करने के लिए स्थापित करें।

तकनीकी सुविधाओं

1. स्वतंत्र बौद्धिक अधिकारों के साथ चीन में बिल्टिन टाइप हैंडकार्ट की पहली पीढ़ी। इसमें एक परिपक्व तकनीक और उच्च मूल्य/प्रदर्शन अनुपात है।

2. प्रमुख भागों को सही पहनने के प्रतिरोध और संक्षारण प्रतिरोध के साथ निकल-फॉस्फोरस मिश्र धातु चढ़ाना को अपनाते हैं।

3. डिजाइन की डिजाइनिंग आवश्यकता को पूरा करने के लिए उत्पादों को सुनिश्चित करने के लिए प्रमुख भागों को स्वयं बनाया जाता है

4. बेलनाकार समग्र इन्सुलेशन मुख्य सर्किट में छोटी मात्रा, रखरखाव और कुछ सेवा से मुक्त है।

प्रमुख तकनीकी पैरामीटर:

· रेटेड इन्सुलेशन स्तर: 75kv

· रेटेड लाइटनिंग इम्पल्स वोल्टेज का सामना करना: ४२ केवी

· रेटेड करंट: 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 5000A

· रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट: 25ka, 31.5ka, 40ka

· रेटेड शॉर्ट-सर्किट मेकिंग करंट (पीक): 63ka, 80ka, 100ka

· रेटेड शॉर्ट-सर्किट अवधि: 4 सेकंड

· रेटेड ऑपरेटिंग अनुक्रम: O-0.3S-CO-180S-CO या O-180S-CO-180S-CO (40ka)

· रेटेड सिंगल/बैक-टू-बैक कैपेसिटर बैंक ब्रेकिंग करंट: 630A/400A

· रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट में संचालन की संख्या: 30 बार

· समापन समय: 30-70ms

· उद्घाटन का समय: 20-50ms

· यांत्रिक जीवन: 30,000 संचालन

· रेटेड एनर्जी स्टोरेज एंड ऑपरेटिंग वोल्टेज: AC220/110V, DC220/100V

· संपर्क अंतराल: 11 ± 1 मिमी

· संपर्क का ओवरट्रेव: 3.5 mm 0.5 मिमी

· औसत समापन गति: 0.5-0.8m/s

· औसत उद्घाटन गति: 0.9-1.2m/s

· समापन पर उछाल समय से संपर्क करें: ≤2ms

· तीन-चरण उद्घाटन और समापन के लिए सिंक्रनाइज़ेशन समय: ≤2ms

· मुख्य सर्किट प्रतिरोध: (50μω (630A), ≤45μ and (1250a), are35μω (1600-2000A), ≤25μω (2500a और इसके बाद के ऊपर)

उत्पाद की विशेषताएँ:

· व्यापक प्रयोज्यता: मॉड्यूलर ऑपरेटिंग मैकेनिज्म वीसीबी वीएसजी -12 इनडोर हाई-वोल्टेज वैक्यूम सर्किट ब्रेकर विभिन्न प्रकार के वातावरण के लिए उपयुक्त है और विशेष रूप से पावर सिस्टम में लगातार संचालन और उच्च विश्वसनीयता की आवश्यकता वाले अनुप्रयोगों के लिए विशेष रूप से अच्छी तरह से अनुकूल है।

· मॉड्यूलर डिजाइन: ऑपरेटिंग तंत्र एक मॉड्यूलर डिज़ाइन का उपयोग करता है, जो त्वरित प्रतिस्थापन और असेंबली की सुविधा प्रदान करता है।

· सुरक्षा और विश्वसनीयता: यह उत्कृष्ट विद्युत प्रदर्शन का दावा करता है, मज़बूती से बिजली उपकरणों की रक्षा और नियंत्रित करता है।

· लंबे यांत्रिक जीवन: एक उच्च यांत्रिक जीवन के साथ, यह उपयोग की विस्तारित अवधि का सामना कर सकता है।

उन्नत डिजाइन: संपर्क अंतराल और संपर्क ओवरट्रेव जैसी विशेषताएं उच्च प्रदर्शन और विश्वसनीयता सुनिश्चित करती हैं।

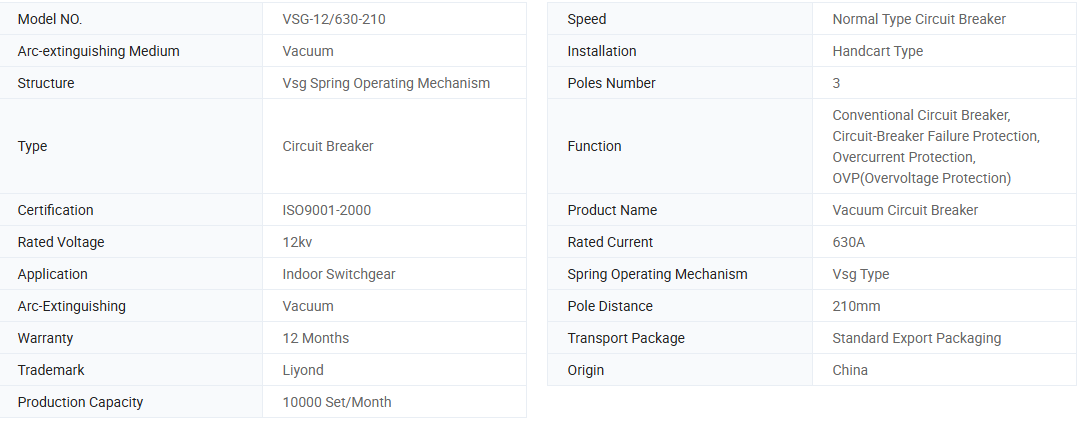

बुनियादी जानकारी।

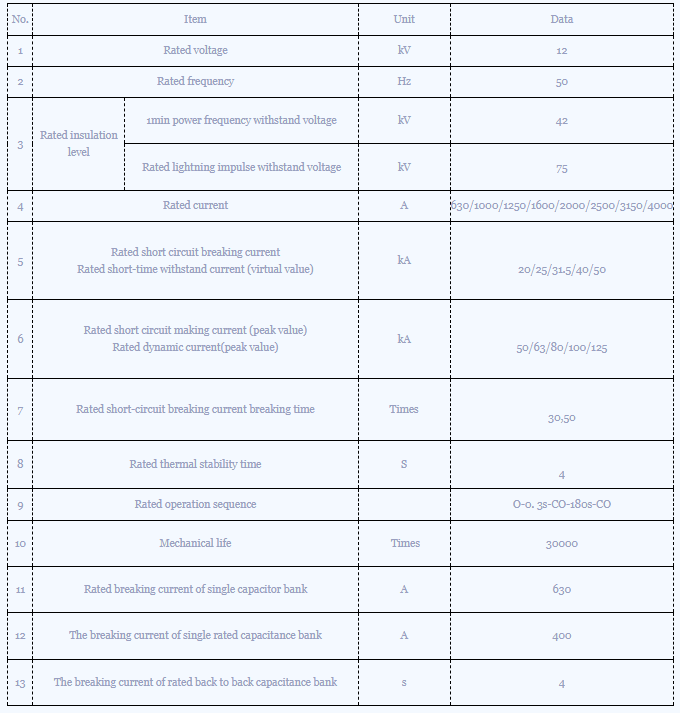

तकनीकी मापदण्ड

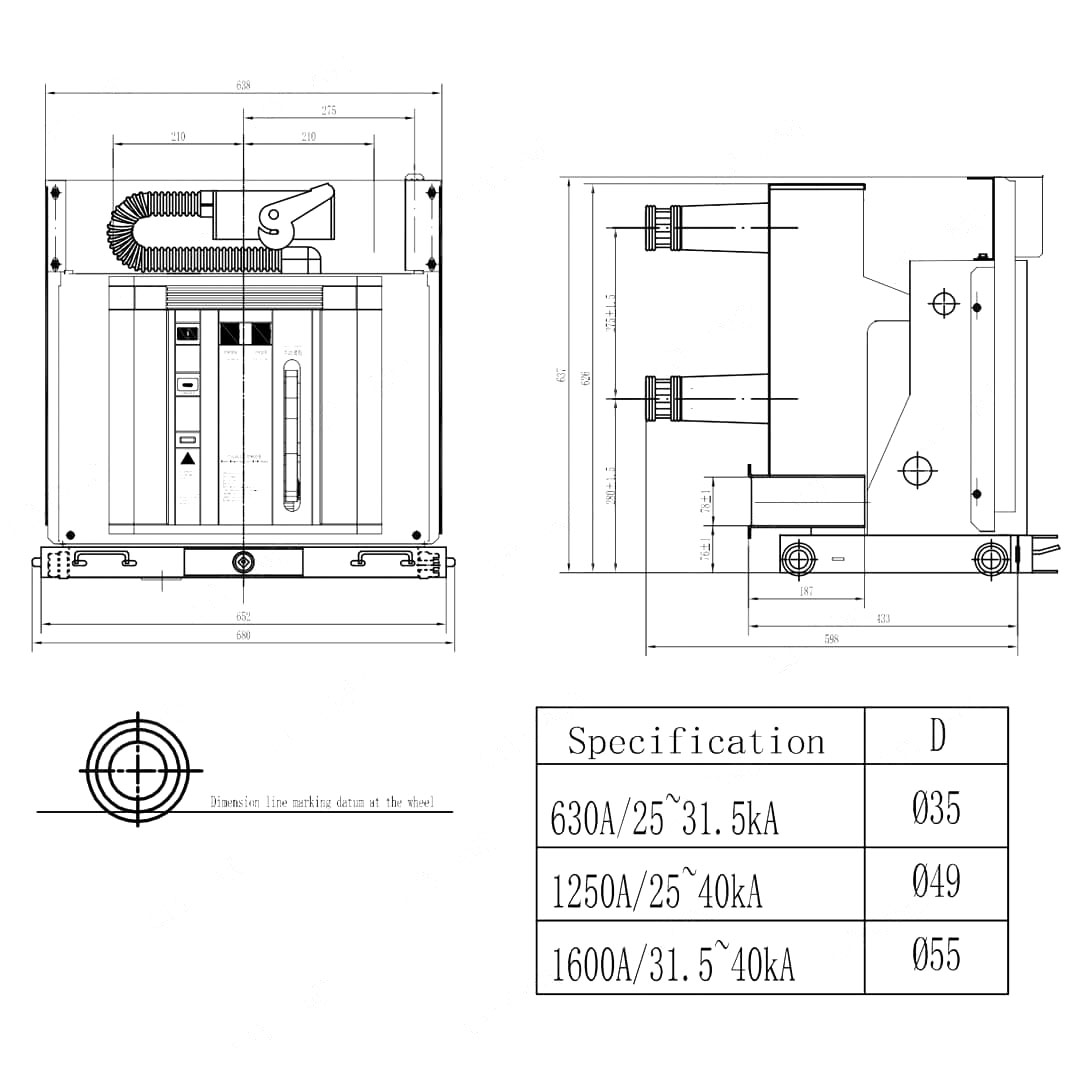

आयामी ड्राइंग:

परिचालन लागत वातावरण:

· परिवेश का तापमान: +40 ° C से अधिक नहीं, -15 ° C से कम नहीं (-30 ° C पर भंडारण की अनुमति नहीं है)।

· ऊंचाई: 1000 मीटर से अधिक नहीं।

· सापेक्ष आर्द्रता: दैनिक औसत 95%से अधिक नहीं, मासिक औसत 90%से अधिक नहीं है। दैनिक औसत संतृप्ति वाष्प का दबाव 22 × 10-3MPA से अधिक नहीं है, मासिक औसत 18 × 10-3mpa से अधिक नहीं है।

· भूकंपीय तीव्रता: स्तर 8 से अधिक नहीं।

· अनुप्रयोग साइटें: आग, विस्फोट, गंभीर प्रदूषण, रासायनिक संक्षारण और गंभीर कंपन के बिना स्थानों में उपयोग के लिए उपयुक्त।

आदेश देना अनुदेश

1। वीसीबी पूर्ण प्रकार, मुख्य तकनीकी विनिर्देश, चरण दूरी और मात्रा

2। सेवा वोल्टेज का प्रकार और विनिर्देश

3। स्पेयर पार्ट्स का नाम और मात्रा

उपवास

Q1: क्या आप एक निर्माता या व्यापारी हैं?

A1: हम एक प्रमुख पेशेवर निर्माता हैं।

Q2: आपका वितरण चक्र कब तक है?

A2: यह आपके उत्पाद की आवश्यकताओं और मात्रा पर निर्भर करता है। आम तौर पर, वितरण के लिए 5 से 10 कार्य दिवसों की आवश्यकता होती है

Q3: आपकी बिक्री के बाद सेवा क्या है?

A3: हम उपयोगकर्ताओं के सवालों का जवाब दे सकते हैं, जो 24 घंटे उनकी समस्याओं को हल कर सकते हैं, और हमारे सभी उत्पादों के लिए तुरंत व्यापक तकनीकी सहायता प्रदान कर सकते हैं।

Q4: आप गुणवत्ता की समस्याओं को कैसे हल करते हैं?

A4: कृपया गुणवत्ता की समस्याओं की विस्तृत तस्वीरें प्रदान करें। हमारे तकनीकी और गुणवत्ता निरीक्षण विभाग उनका विश्लेषण करेंगे। हम 2 दिनों के भीतर एक संतोषजनक समाधान देंगे।

Q5: क्या आप अनुकूलित सेवाओं को स्वीकार करते हैं?

A5: हम OEM/ODM सेवाएं प्रदान करते हैं और उत्पादों पर अपना लोगो प्रिंट कर सकते हैं। हमारी पेशेवर तकनीकी और उद्धरण टीम आपके चित्र और मापदंडों के अनुसार संतोषजनक परियोजनाएं प्रदान कर सकती है।
