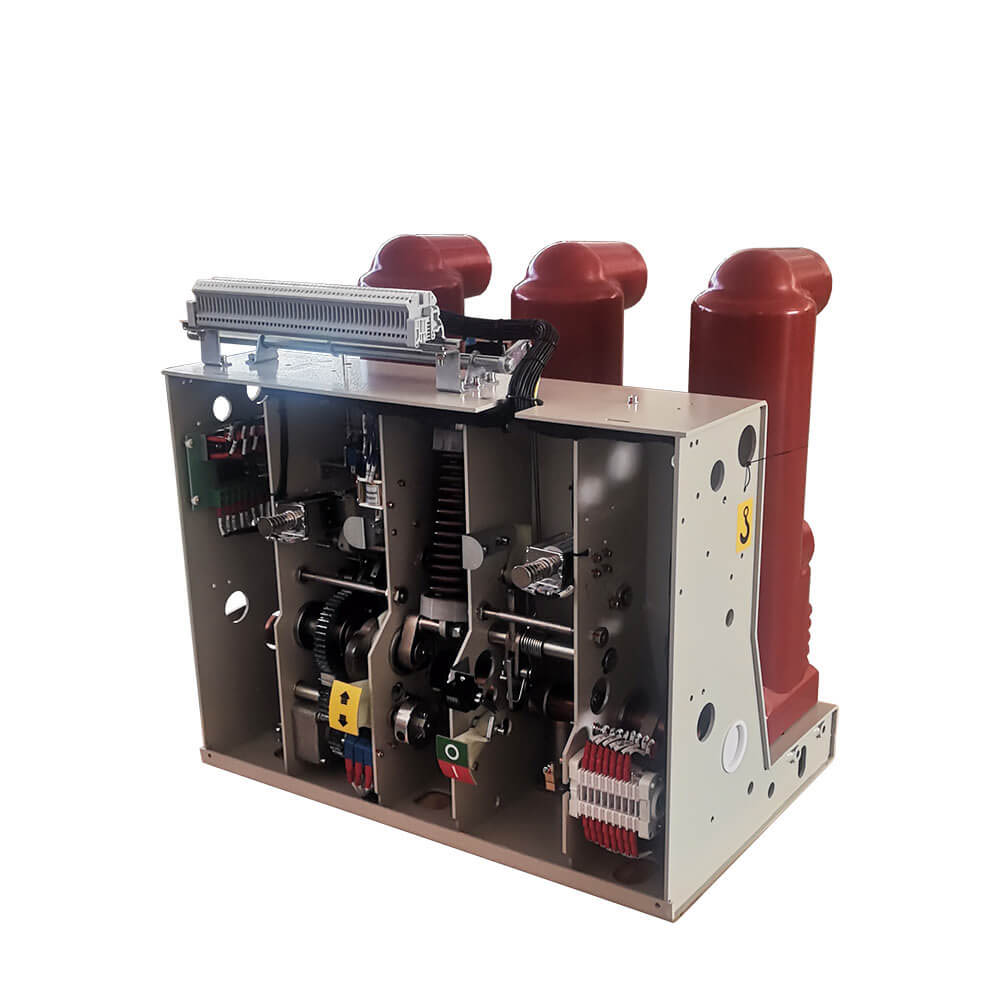

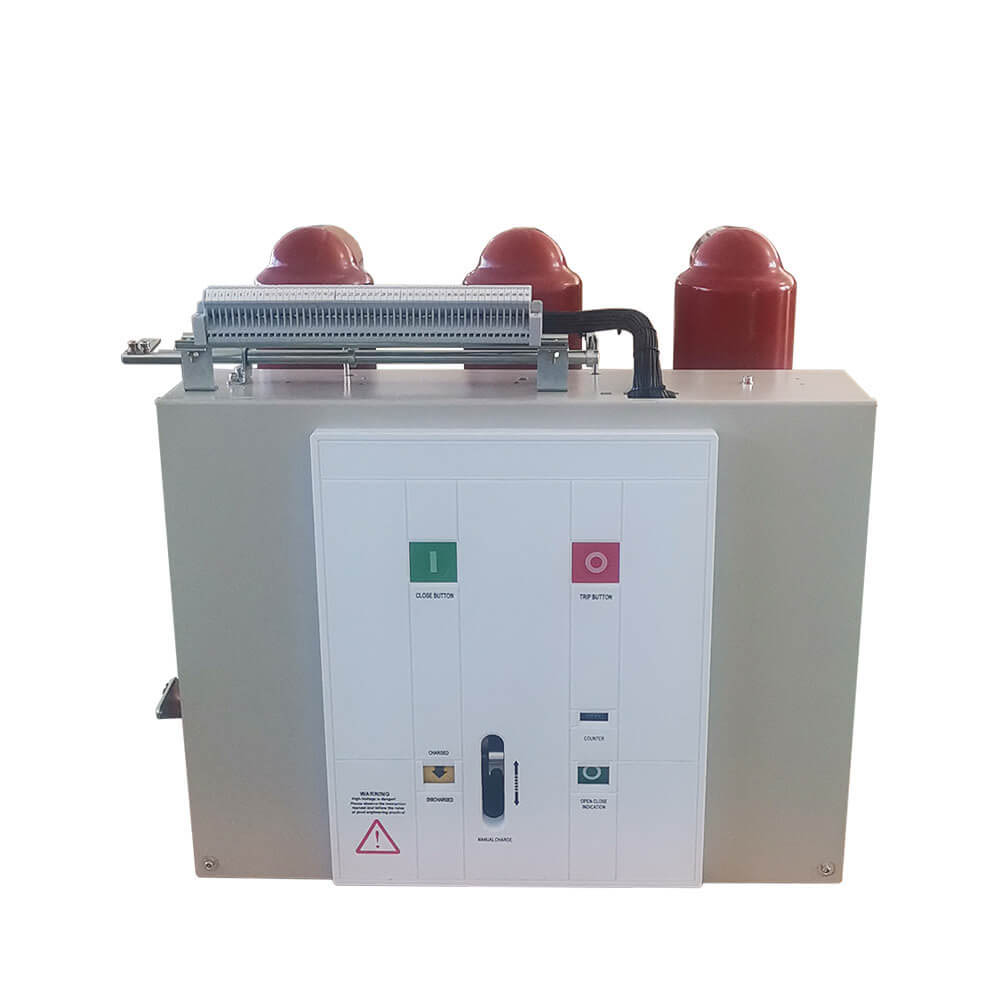

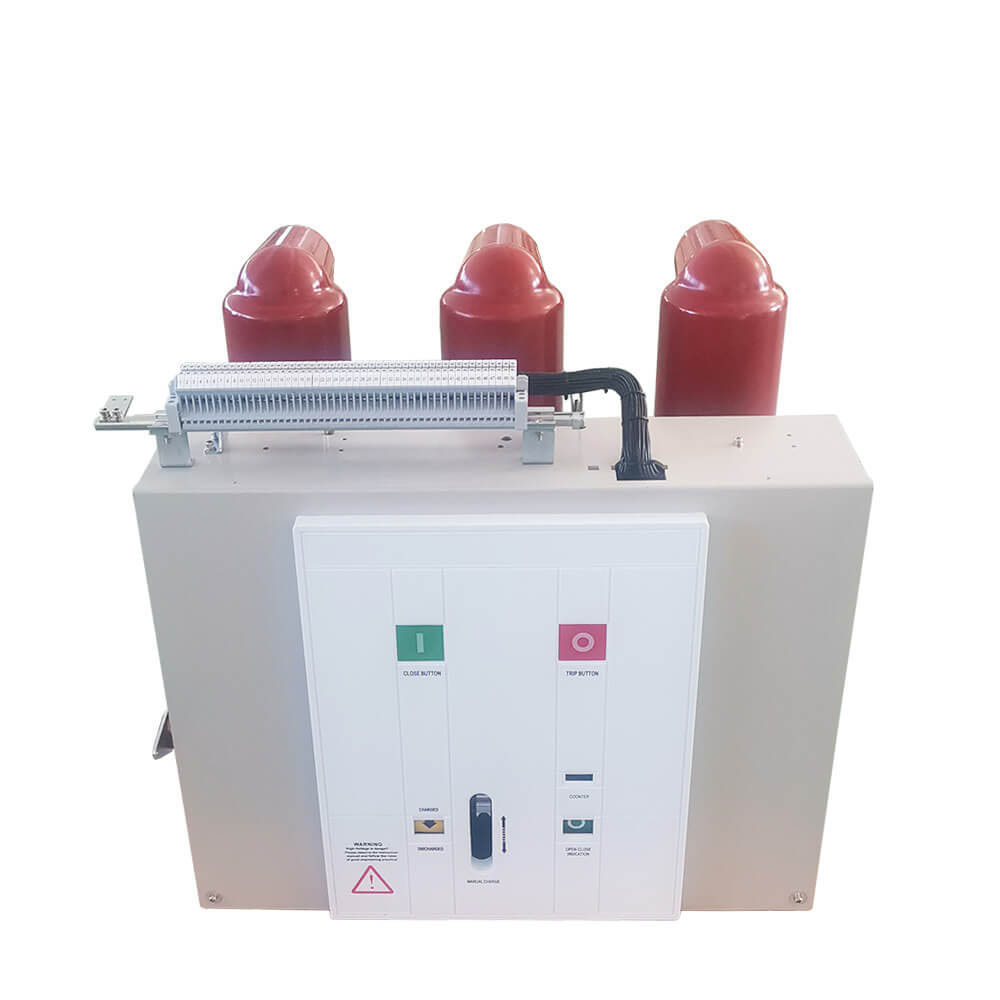

10kv 11kv 12kv उच्च वोल्टेज AC 630A इनडोर एम्बेडेड-पोल फिक्स्ड टाइप VCB वैक्यूम सर्किट ब्रेकर

10kv 11kv 12kv उच्च वोल्टेज AC 630A इनडोर एम्बेडेड-पोल फिक्स्ड टाइप VCB वैक्यूम सर्किट ब्रेकर

     VBI-12 सिंगल स्प्रिंग ऑपरेटिंग मैकेनिज्म एक एकीकृत उत्पाद है जिसे विशेष रूप से तीन-चरण AC 50Hz, रेटेड वोल्टेज 12KV इनडोर हाई-वोल्टेज वैक्यूम सर्किट ब्रेकर ऑपरेशन के लिए डिज़ाइन किया गया है। यह एक कॉम्पैक्ट और सरल संरचना के साथ एक मॉड्यूलर कार्यात्मक इकाई डिजाइन है। विश्वसनीय और संचालित करने में आसान। अनुकूलित समापन फ़ंक्शन यूनिट डिज़ाइन समापन शक्ति को कम करता है, जो न केवल मौलिक रूप से विफलताओं की घटना को हल करता है जैसे कि विफलता को बनाए रखने में विफलता और बंद करने के बाद खोलने से इनकार करता है, बल्कि खोलने के लिए आवश्यक ट्रिप पावर को भी कम करता है; मोटर एनर्जी स्टोरेज यूनिट यह गियर ट्रांसमिशन और कॉम्पैक्ट संरचना को अपनाती है, जो चेन जैसी गुणवत्ता की समस्याओं के कारण यांत्रिक विफलताओं को कम करती है। इस प्रकार, यह बहुत सुधार हुआ है कि डिस्कनेक्ट किए गए मोटर ऊर्जा भंडारण इकाई गियर ट्रांसमिशन को अपनाती है, एक कॉम्पैक्ट संरचना होती है, और चेन जैसी गुणवत्ता की समस्याओं के कारण यांत्रिक विफलताओं को कम करता है। जिससे सर्किट ब्रेकर स्प्रिंग मैकेनिज्म (30,000 बार) के यांत्रिक जीवन में बहुत सुधार होता है। तंत्र में 80% भागों की सतह को एक विशेष प्रक्रिया के साथ इलाज किया जाता है, जो भागों के एंटी-जंग क्षमता में बहुत सुधार करता है और मशीनरी की सुसंगत और स्थिर गुणवत्ता सुनिश्चित करता है।

विशेषताएँ

एक। वीबीआई -12 इनडोर हाई-वोल्टेज वैक्यूम सर्किट ब्रेकर मध्यवर्ती सील सिरेमिक वैक्यूम इंटरप्रेटर से लैस, कॉपर-क्रोमियम संपर्क सामग्री का उपयोग, कप-जैसे अनुदैर्ध्य चुंबकीय क्षेत्र संपर्क संरचना, इलेक्ट्रिक पहनने की दर का संपर्क छोटा, लंबे विद्युत जीवन है, कवचिंग का दबाव स्तर है।

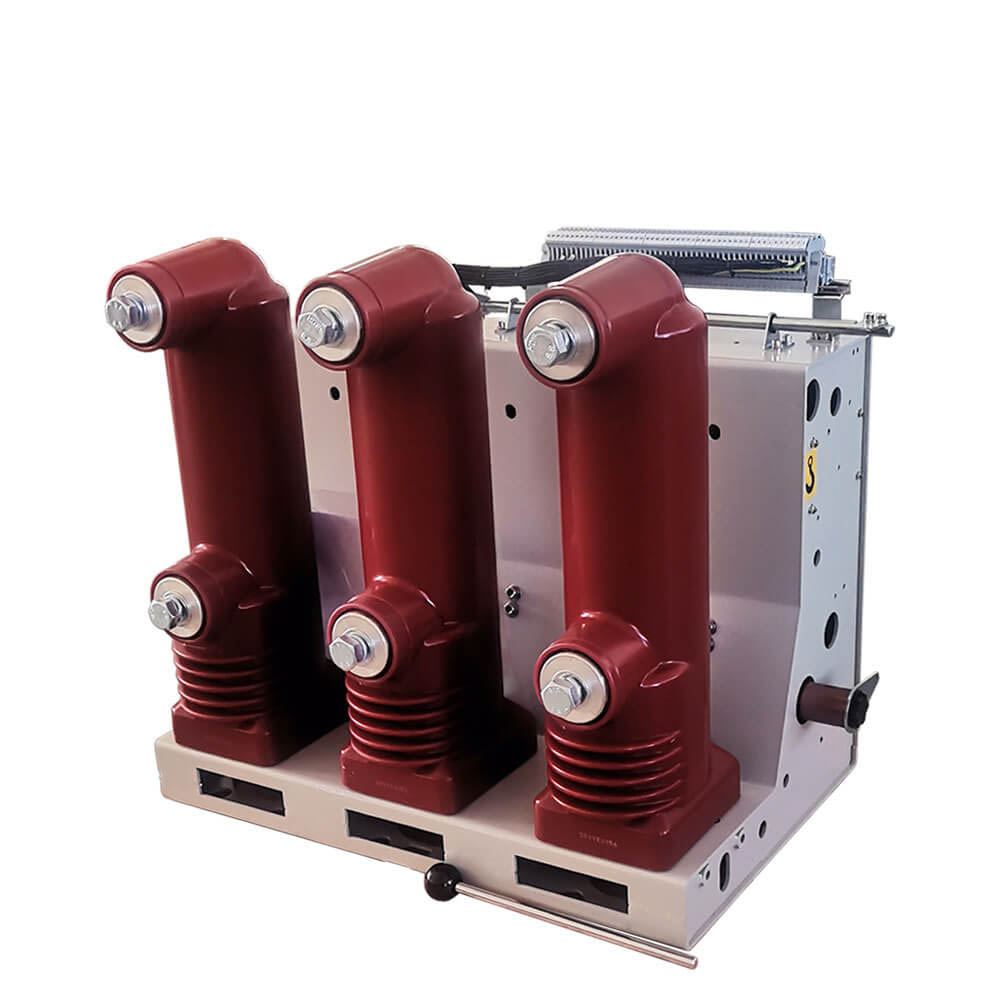

बी। VBI-12 इनडोर उच्च-वोल्टेज वैक्यूम सर्किट ब्रेकर ऑपरेटिंग तंत्र की समग्र संरचना और तीन-चरण मंजिल संरचना के मुख्य प्रवाहकीय सर्किट भाग के रूप में आर्क बुझाने वाली प्रणाली का उपयोग, एक ट्यूबुलर इंस्टॉलेशन ट्यूब के वैक्यूम इंटरपिटर लॉन्गिट्यूडिनल इंस्टॉलेशन, एपीजी प्रक्रिया का उपयोग करते हुए, ट्यूब विशेष रूप से प्रतिरोधी है। यह संरचनात्मक डिजाइन, धूल के संचय और फिर आर्क चैंबर की सतह को बहुत कम करता है, न केवल बाहरी कारकों को नुकसान से वैक्यूम इंटरप्रेटर को रोक सकता है, और यह सुनिश्चित कर सकता है कि गर्म और आर्द्र और गंभीर प्रदूषण के वातावरण में भी, वोल्टेज प्रभाव भी एक उच्च प्रतिरोध स्थिति दिखा सकता है।

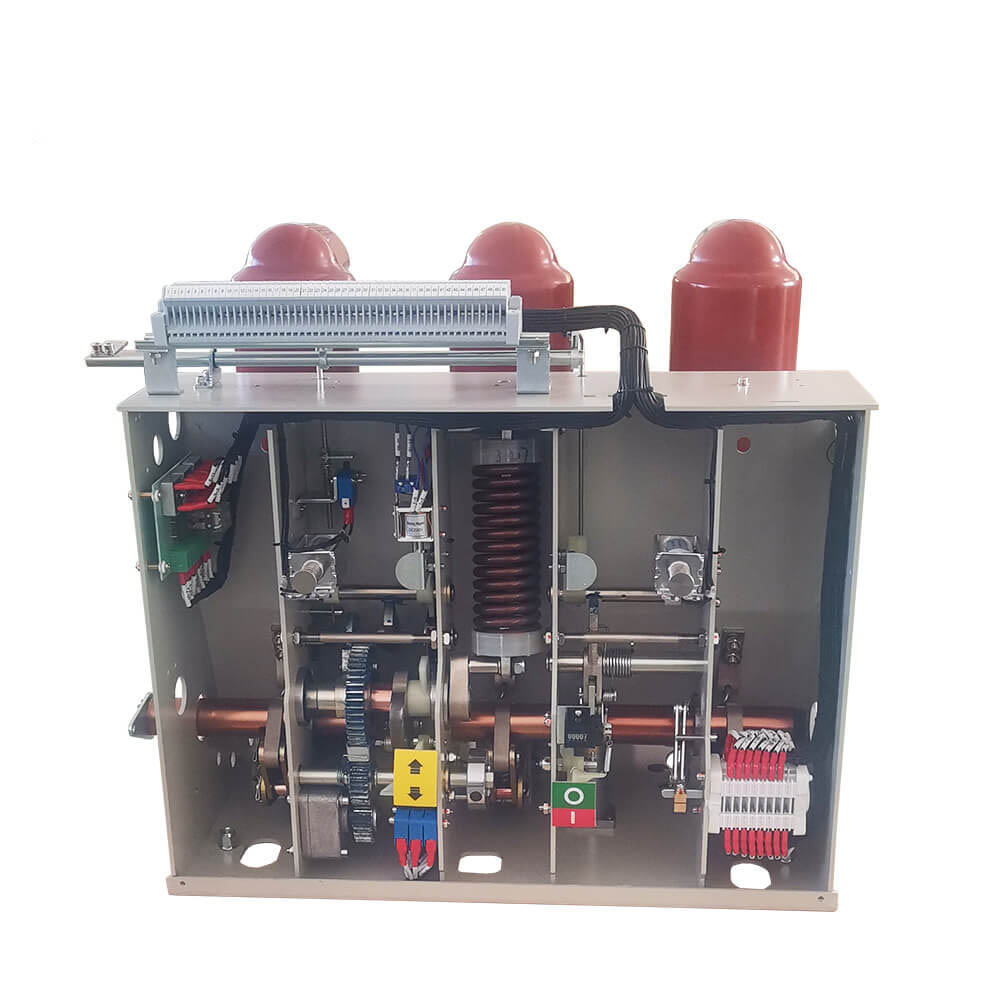

सी। स्प्रिंग एनर्जी स्टोरेज मैकेनिज्म के लेआउट के लिए ऑपरेटिंग मैकेनिज्म, मैनुअल एनर्जी स्टोरेज और इलेक्ट्रिक एनर्जी स्टोरेज फ़ंक्शन के साथ, ऑपरेटिंग मैकेनिज्म चेसिस में चेसिस में रखा गया, चेसिस को पांच मिडिल पार्टिशन फाइव असेंबली स्पेस में विभाजित किया गया था, इस बीच, ऊर्जा भंडारण भाग, ट्रांसमिशन पार्ट, ट्रिपिंग पार्ट और ऑपरेटिंग मैकेनिज्म के बफर को क्रमशः स्थापित किया गया है। VBI-12 वैक्यूम सर्किट ब्रेकर एक एकीकृत संपूर्ण बनाने के लिए ARC चैंबर और ऑपरेटिंग तंत्र को व्यवस्थित करेगा, अर्थात्, संरचनात्मक डिजाइन ऑपरेटिंग तंत्र के ऑपरेटिंग प्रदर्शन को इंटरप्रेटर ओपनिंग और क्लोजिंग के आवश्यक प्रदर्शन के साथ अधिक सुसंगत होने की अनुमति देता है, जो अनावश्यक मध्यवर्ती ट्रांसमिशन लिंक को कम करता है, जो कि वीबीआई -12 सर्किट को कम करता है, जो ऊर्जा की खपत को कम करता है, जो ऊर्जा की खपत को कम करता है। हैंड-कार स्विचगियर में लोड किया गया, एक निश्चित स्विचगियर में भी लोड किया जा सकता है।

डी। सर्किट ब्रेकर में लंबी सेवा जीवन, सरल रखरखाव, कोई प्रदूषण नहीं, कोई विस्फोट खतरा और कम शोर के फायदे हैं, और लगातार संचालन जैसे कठोर कामकाजी परिस्थितियों के लिए उपयुक्त है।

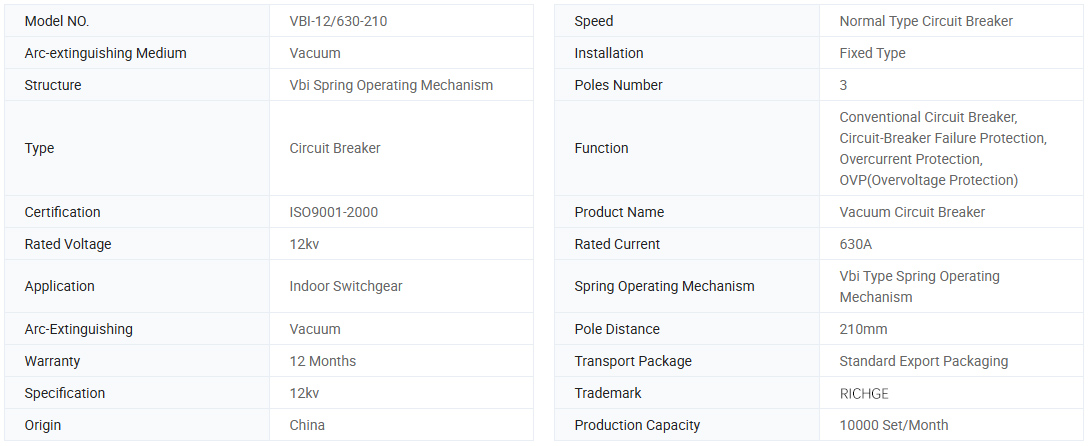

बुनियादी जानकारी।

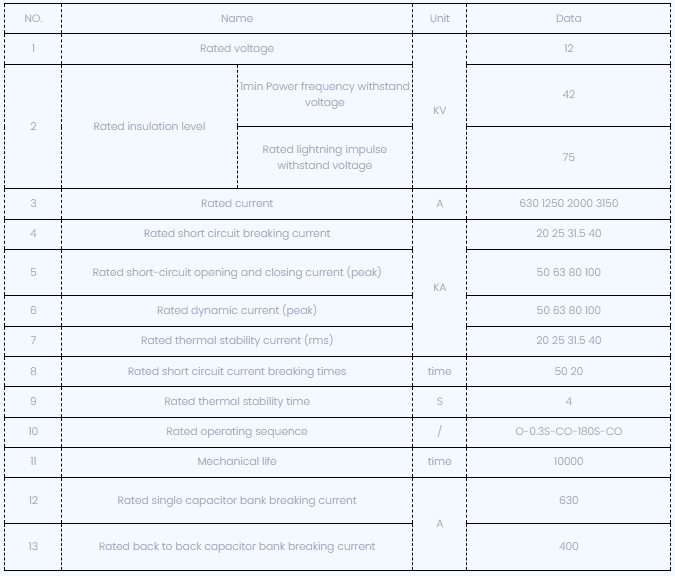

तकनीकी मापदंड

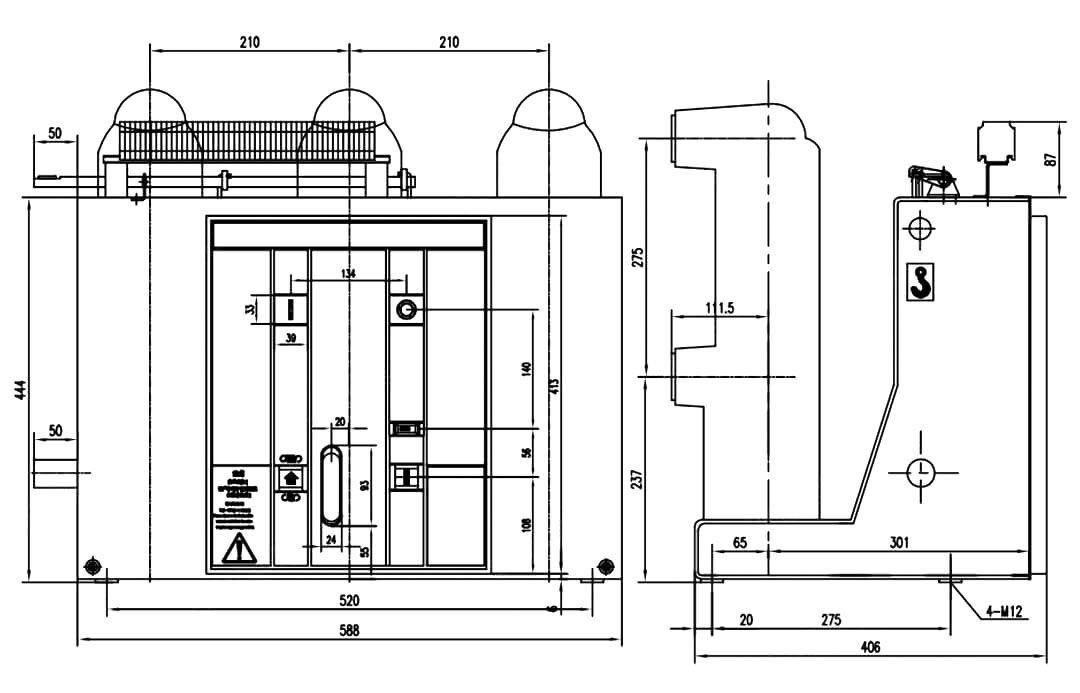

आयामी ड्राइंग:

पर्यावरणीय परिस्थितियाँ

1.Ambient तापमान: -15 ℃ ~ ~+40 ℃ (भंडारण और परिवहन की अनुमति देने के लिए -30 ℃ पर)।

2। ऊंचाई: ≤1000 मी।

3। सापेक्ष आर्द्रता: दैनिक औसत%95%, मासिक औसत%90%। संतृप्त वाष्प दबाव दैनिक औसत ।2.2kpa, मासिक औसत .81.8 kPa।

4। भूकंप की तीव्रता: ≤8 डिग्री।

5। कोई आग, विस्फोट का खतरा, गंभीर गंदी, रासायनिक संक्षारण, साथ ही गहन कंपन के स्थान।
