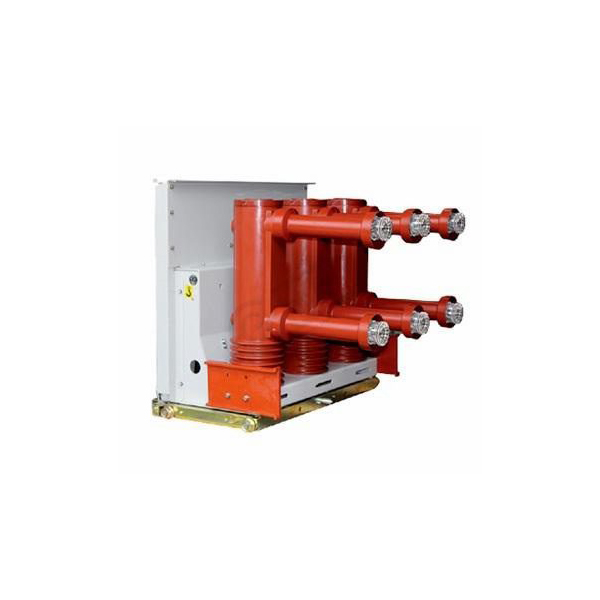

VS1 （Zn63) -24 वापसी योग्य इनडोर VCB वैक्यूम सर्किट ब्रेकर

VS1 （Zn63) -24 वापसी योग्य इनडोर VCB वैक्यूम सर्किट ब्रेकर

VS1-24 इनडोर उच्च वोल्टेज वैक्यूम सर्किट ब्रेकर के साथ आम अछूता सिलेंडर के साथ श्रृंखला तीन-वाक्य A.C. 50 हर्ट्ज इनडोर बिजली वितरण उपकरण 24kV के रेटेड वोल्टेज के साथ है। इसका उपयोग उद्योग और खनन उद्यम, बिजली संयंत्रों और सबस्टेशन के क्षेत्रों में विद्युत उपकरणों को नियंत्रित करने के लिए किया जाता है। यह प्रकार वैक्यूम सर्किट ब्रेकर राष्ट्रीय मानकों के अनुरूप होता है और IEC मानक की वजीफा, क्षमता M2-E2-C2 के ग्रेड तक पहुंचती है।

उत्पाद कम मात्रा, कॉम्पैक्ट डिजाइन और विश्वसनीय संचालन की विशेषताओं के साथ समग्र इन्सुलेशन तरीके, स्प्रिंग चार्ज ऑपरेशन और रॉड पुश मैकेनिज्म को अपनाता है। यह आसानी से स्विचगियर के साथ मेल खा सकता है और "पांच रोकथाम" मांगों को पूरा कर सकता है।

इस तरह के वैक्यूम सर्किट ब्रेकर का उपयोग कई प्रकार के स्विचगियर जैसे KYN28-24 (GZS1) के लिए किया जा सकता है। उत्पादों की इस श्रृंखला में शामिल हैं: वीसीबी ट्रक अलगाव ट्रक और फ्यूज ट्रक, आदि।

उत्पाद समग्र इन्सुलेशन तरीके, वसंत चार्ज ऑपरेशन और रॉड पुश मैकेनिज्म को अपनाता है, छोटी मात्रा, कॉम्पैक्ट की विशेषताओं के साथ

संक्षिप्त वर्णन:

VS1-24 इनडोर एचवी वैक्यूम सर्किट ब्रेकर एक 3-चरण एसी 50 हर्ट्ज 24KV इनडोर स्विच उपकरण है

♦ स्थापना मार्ग: वापसी प्रकार, निश्चित प्रकार, साइड माउंटेड प्रकार;

♦ ऑपरेटिंग मैकेनिज्म: स्प्रिंग ऑपरेटिंग मैकेनिज्म और स्थायी चुंबकीय ऑपरेटिंग मैकेनिज्म;

♦ पोल प्रकार: इकट्ठे पोल, एम्बेडेड पोल;

♦ आवेदन: SW.TCHGEAR KYN28-24, XGN-24।

♦ माध्यमिक प्लग: 58pins, 64pins।

उत्पाद मानक

♦ IEC62271-100 उच्च वोल्टेज स्विचगियर और कंट्रोलगियर भाग 100: एसी सर्किट-ब्रेकर्स

♦ GB1984 उच्च वोल्टेज एसी सर्किट-ब्रेकर्स

♦ GB/T11022 उच्च-वोल्टेज स्विचगियर और कंट्रोलगियर मानकों के लिए सामान्य विनिर्देश

♦ जेबी/टी 3855 उच्च वोल्टेज एसी वैक्यूम सर्किट-ब्रेकर्स

♦ DL/T402 उच्च-वोल्टेज एसी सर्किट-ब्रेकर्स का विनिर्देशन

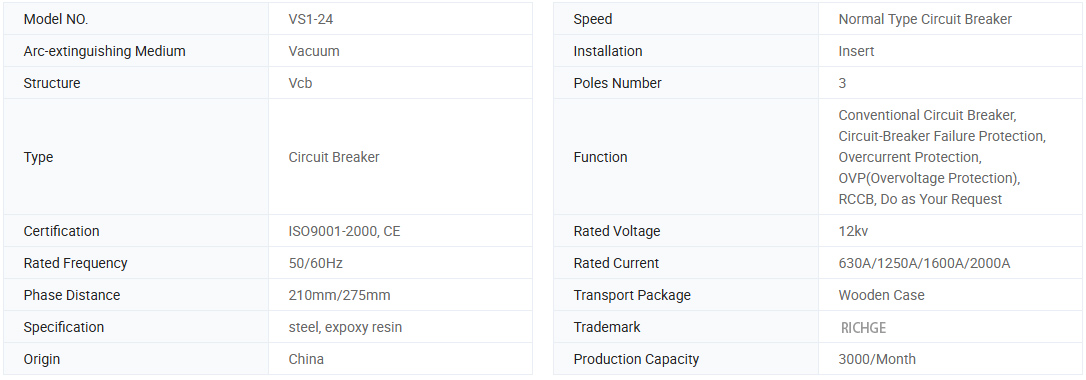

बुनियादी जानकारी।

तकनीकी मापदंड

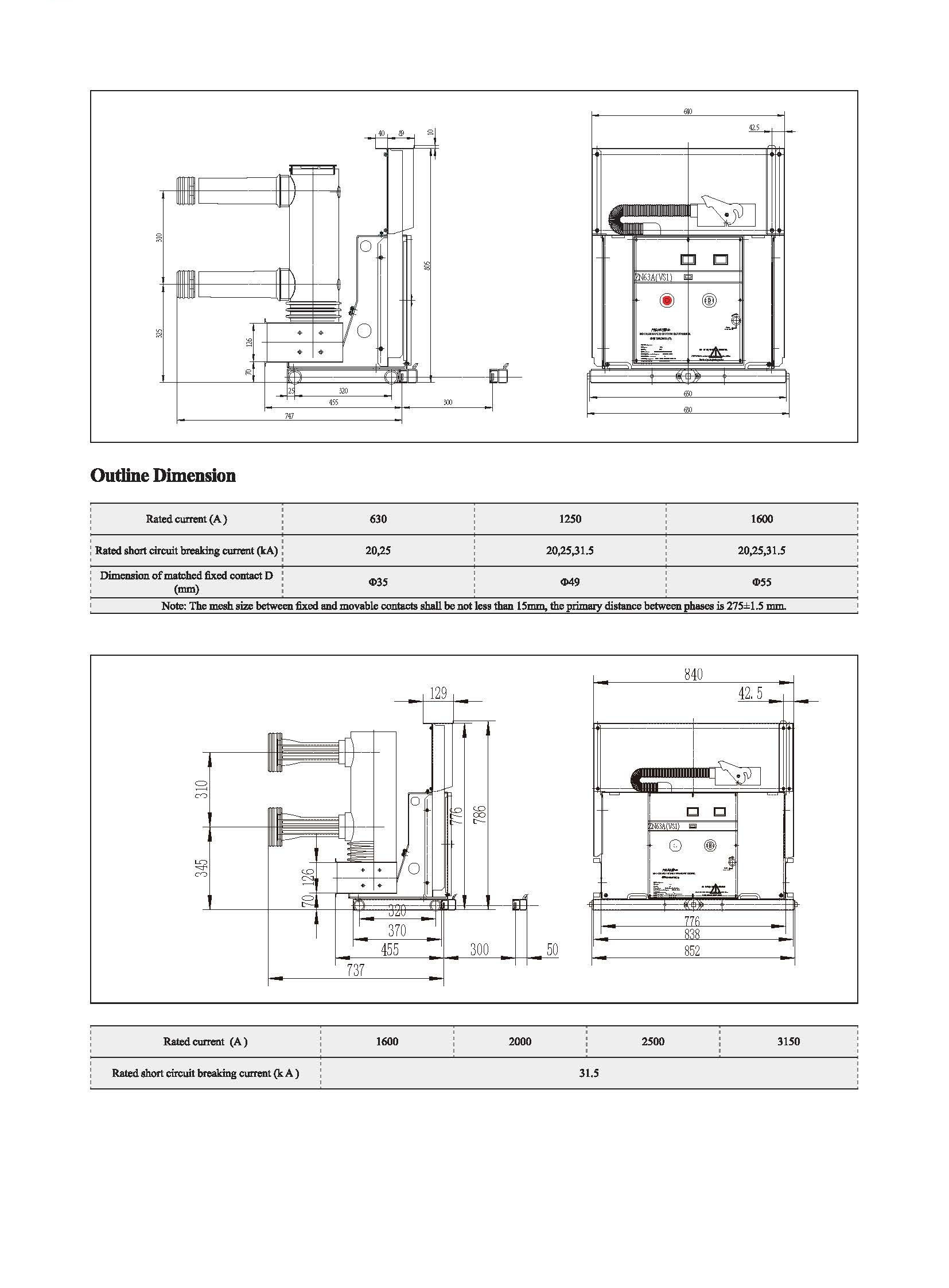

तकनीकी चित्र

परिवेश की शर्तों को लागू करना:

1। परिवेश का तापमान: -10 ℃ -+40 ℃

2। परिवेश आर्द्रता: एक दिन की औसत आर्द्रता 95 से अधिक नहीं होनी चाहिए; एक महीने की औसत आर्द्रता 90 से अधिक नहीं होनी चाहिए;

3। भूकंप की तीव्रता: 8 डिग्री से अधिक नहीं

4। संतृप्त वाष्प दबाव: एक दिन का औसत दबाव 2 से अधिक नहीं होना चाहिए। 2kpa ， एक महीने का औसत दबाव 1.8kpa से अधिक नहीं होना चाहिए;

5. समुद्र तल से ऊपर की ऊंचाई: 1000 मीटर से कम; (विशेष आवश्यकताओं को शामिल नहीं करना)

6.1t को बिना आग, विस्फोट, गंभीर गंदगी, रासायनिक संक्षारण और हिंसक वीएस 1 राशन के बिना स्थानों में स्थापित किया जाना चाहिए।
