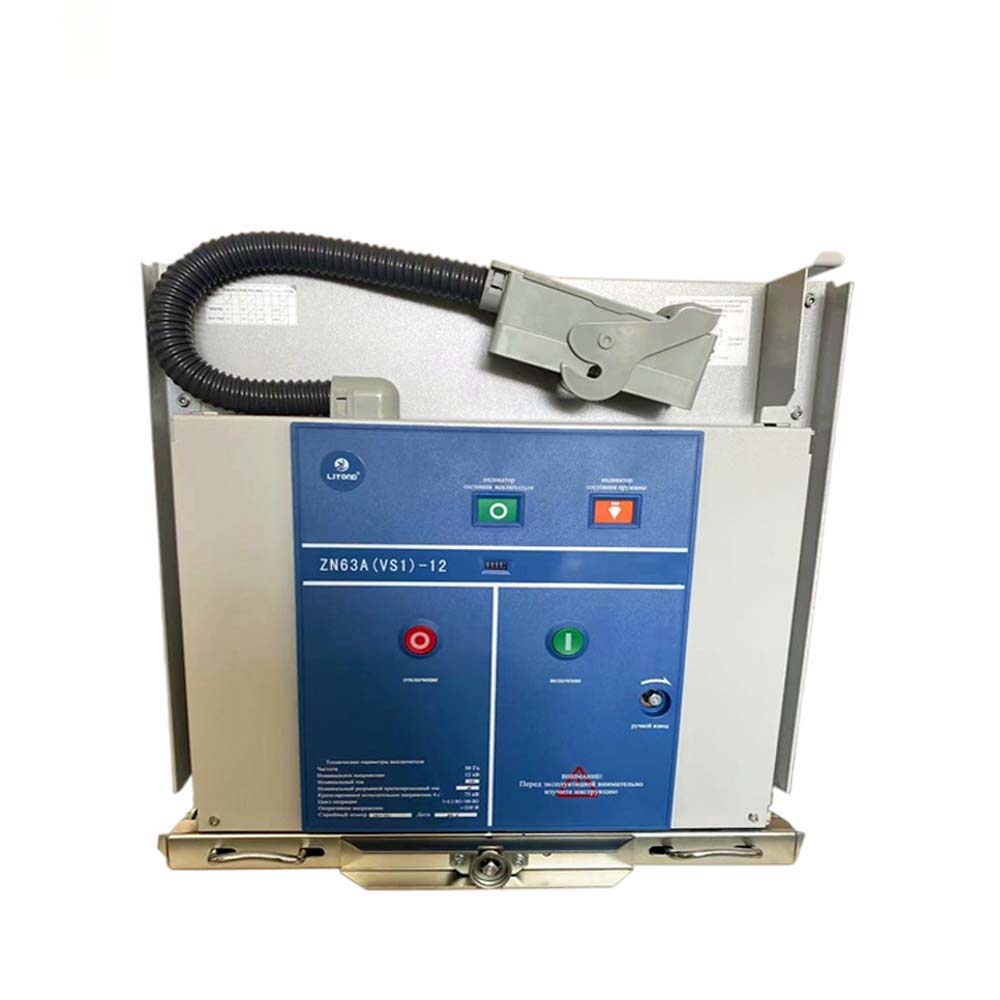

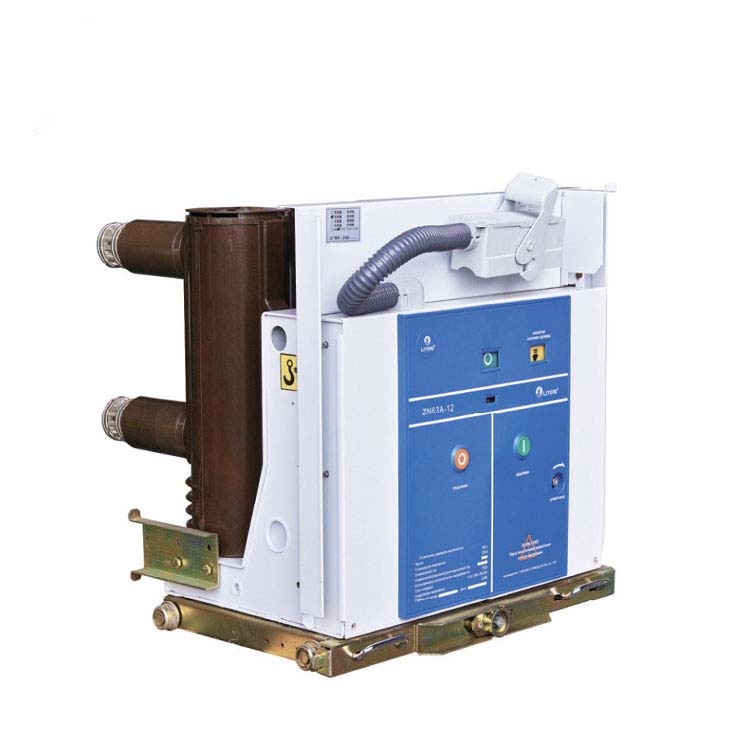

VS1-12 /Zn63-12 वापसी योग्य इनडोर वैक्यूम सर्किट ब्रेकर

VS1-12 /Zn63-12 वापसी योग्य इनडोर वैक्यूम सर्किट ब्रेकर

     VS1/ZN63-12 इनडोर उच्च वोल्टेज वैक्यूम सर्किट ब्रेकर पावर ग्रिड उपकरण और औद्योगिक बिजली उपकरणों के लिए एक सुरक्षात्मक और नियंत्रण इकाई के रूप में रेटेड वोल्टेज 12KV की बिजली प्रणाली पर लागू होता है। यह KYN28 (GZS1), XGN, GG-1A और अन्य प्रकार के स्विचगियर पैनल से लैस हो सकता है। संबंधित उत्पाद: पृथक हैंडकार्ट, फ्यूज हैंडकार्ट और वोल्टेज ट्रांसफार्मर हैंडकार्ट।

1। स्थापना का तरीका: वापसी प्रकार, निश्चित प्रकार, साइड माउंटेड प्रकार;

2। ऑपरेटिंग तंत्र: वसंत ऑपरेटिंग तंत्र, स्थायी चुंबकीय ऑपरेटिंग तंत्र;

3। पोल प्रकार: इकट्ठे पोल, एम्बेडेड पोल;

4। आवेदन: स्विचगियर KYN28-12, XGN-12।

5। माध्यमिक प्लग: 58pins, 64pins।

विशेषताएँ

1. सर्किट ब्रेकर के चाप को बुझाने वाले चैम्बर और ऑपरेटिंग तंत्र को फ्रंट-टू-बैक कॉन्फ़िगरेशन में व्यवस्थित किया जाता है और एक ट्रांसमिशन तंत्र के माध्यम से पूरे के रूप में जुड़ा हुआ है।

2. इंसुलेटिंग सिलेंडर APG (ऑटोमैटिक प्रेशर जेलेशन) नई प्रक्रिया का उपयोग करके बनता है।

3. इनर स्कर्ट और मजबूत पसलियों को इंसुलेटिंग सिलेंडर में जोड़ा जाता है, जो इन्सुलेशन स्तर और गतिशील धाराओं को झेलने की क्षमता को बढ़ाता है।

4. वैक्यूम आर्क बुझाने का चैम्बर इंसुलेटिंग सिलेंडर के अंदर स्थापित किया गया है, जो कि सर्किट ब्रेकर के समग्र आकार को कम करते हुए विदेशी वस्तुओं के कारण होने वाली क्षति और सतह संदूषण को प्रभावी ढंग से रोकता है।

5. ऑपरेटिंग तंत्र एक वसंत-संग्रहीत ऊर्जा डिजाइन को अपनाता है, जो इलेक्ट्रिक और मैनुअल ऊर्जा भंडारण कार्यों दोनों को प्रदान करता है।

6. एक उन्नत और तर्कसंगत बफर डिवाइस यह सुनिश्चित करता है कि डिस्कनेक्ट के दौरान कोई पलटाव नहीं है, वियोग प्रभाव और कंपन को कम करता है।

7. कोई समायोजन की आवश्यकता नहीं है और इसमें न्यूनतम रखरखाव या रखरखाव-मुक्त संचालन है।

8. यांत्रिक जीवनकाल 20,000 तक तक पहुंच सकता है

 उत्पाद मानक

1। IEC62271-100 उच्च वोल्टेज स्विचगियर और कंट्रोलगियर भाग 100: एसी सर्किट-ब्रेकर्स

2। GB1984 उच्च वोल्टेज एसी सर्किट-ब्रेकर्स

3। GB/T11022 उच्च-वोल्टेज स्विचगियर और कंट्रोलगियर मानकों के लिए सामान्य विनिर्देश

4। जेबी/टी 3855 उच्च वोल्टेज एसी वैक्यूम सर्किट-ब्रेकर्स

5। डीएल/टी 402 उच्च-वोल्टेज एसी सर्किट-ब्रेकर्स का विनिर्देशन

बुनियादी जानकारी।

मॉडल निहितार्थ

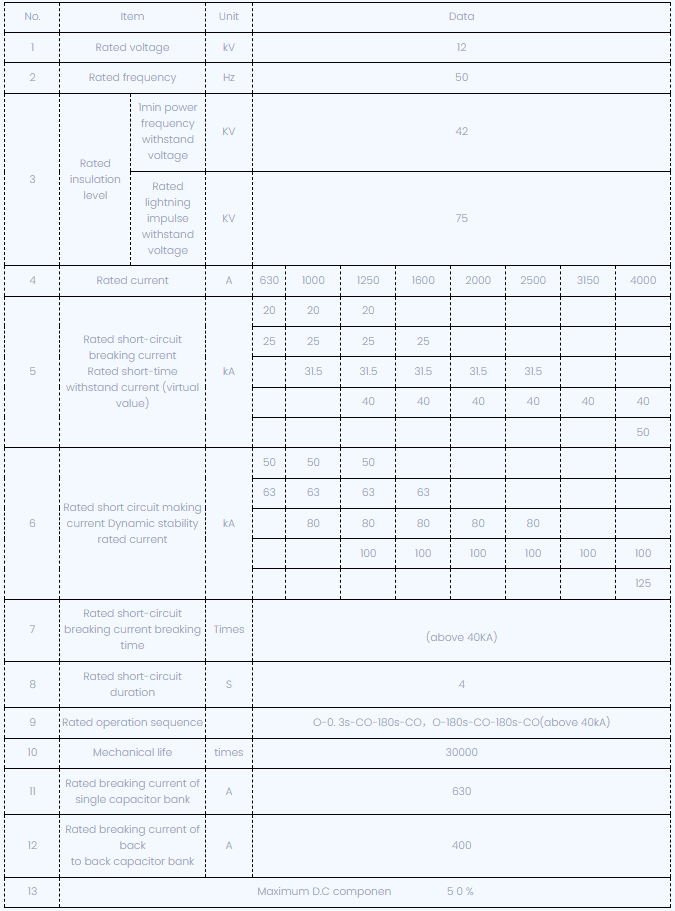

तकनीकी मापदंड

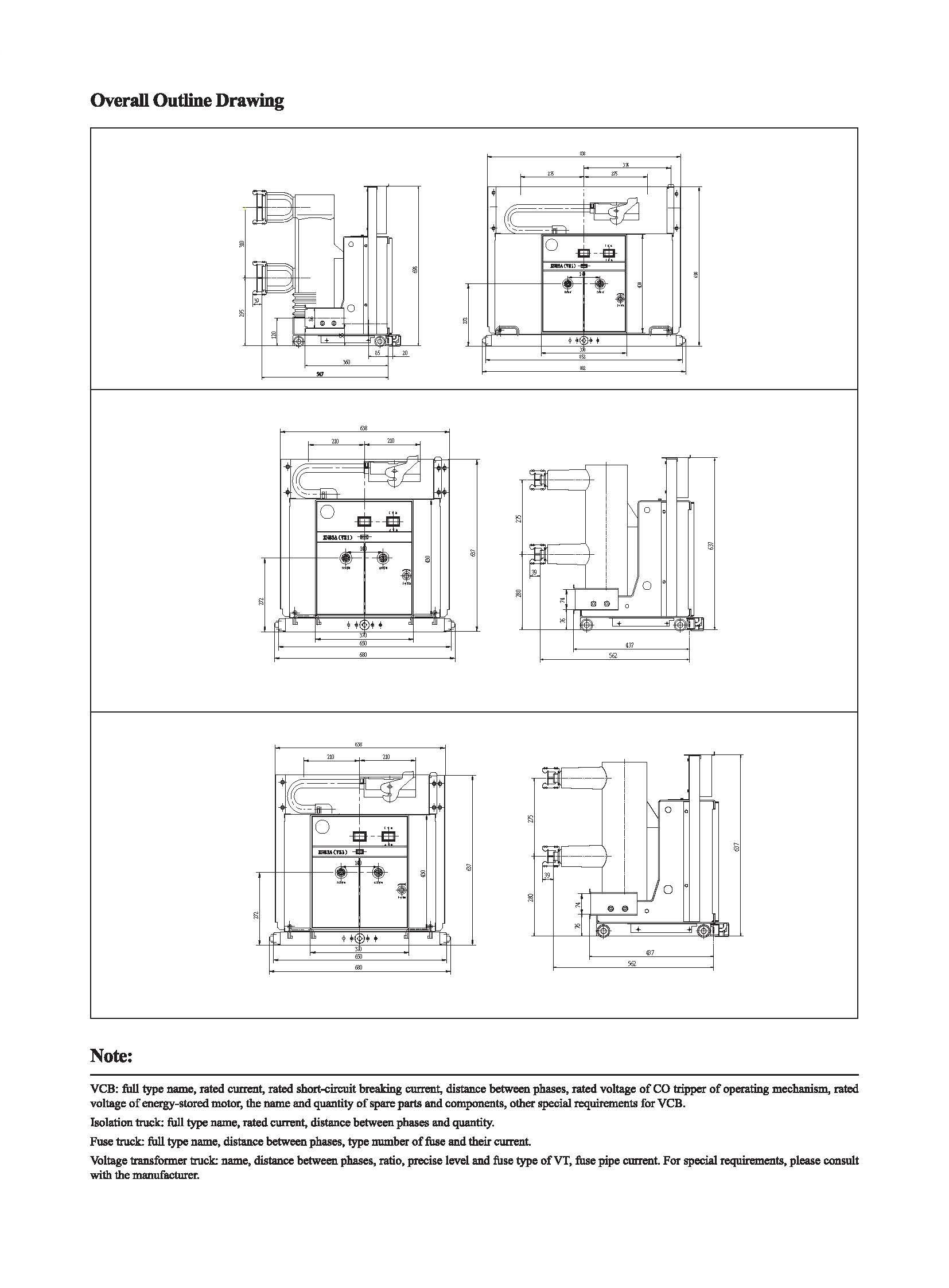

तकनीकी चित्र

परिचालन की स्थिति

1. परिवेश का तापमान +40 ° C से अधिक नहीं है और -15 ° C से कम नहीं है (-30 ° C पर भंडारण और परिवहन की अनुमति है);

2। ऊंचाई 1000 मीटर से अधिक नहीं है;

3.relative तापमान: दैनिक औसत 95%से अधिक नहीं है, और मासिक औसत मूल्य 90%से अधिक नहीं है, संतृप्त वाष्प दबाव का दैनिक औसत मूल्य 2.2 × 10 -'MPA से अधिक नहीं है, और मासिक औसत मूल्य 1.8 × 10MPA से अधिक नहीं है;

4. भूकंपीय तीव्रता 8 डिग्री से अधिक नहीं है;

5. कोई आग नहीं है, विस्फोट का खतरा, गंभीर प्रदूषण, रासायनिक संक्षारण और गंभीर कंपन के अधीन स्थान।
