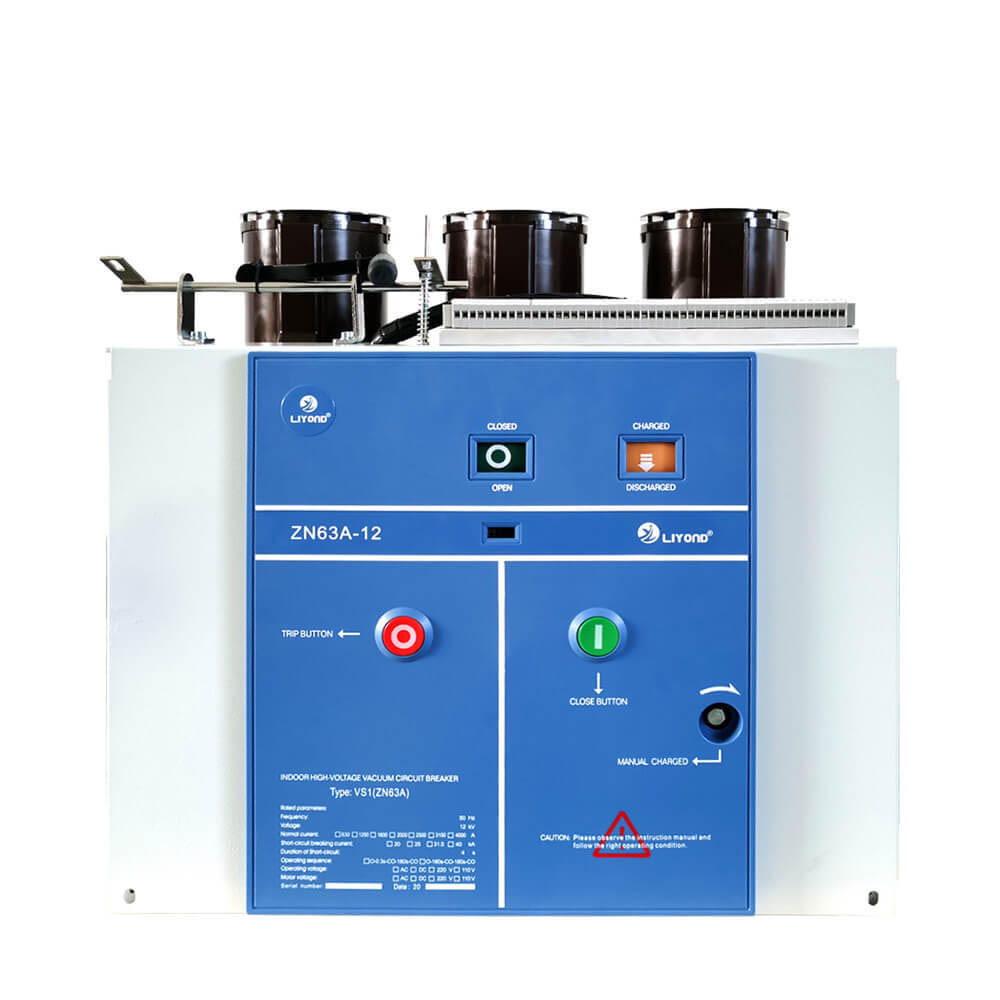

VS1-12 मध्यम वोल्टेज फिक्स्ड टाइप इन्सुलेशन सिलेंडर वैक्यूम सर्किट ब्रेकर वीसीबी पैनल

VS1-12 मध्यम वोल्टेज फिक्स्ड टाइप इन्सुलेशन सिलेंडर वैक्यूम सर्किट ब्रेकर वीसीबी पैनल

    VS1 (ZN63A) -12 मॉडल इनडोर हाई वोल्टेज एपॉक्सी राल वैक्यूम इंटरप्रेटर पोल रेटेड वोल्टेज 12KV के पावर सिस्टम पर लागू होता है, जो पावर ग्रिड उपकरणों और औद्योगिक बिजली उपकरणों के लिए एक सुरक्षात्मक और नियंत्रण इकाई के रूप में है, जो KYN28 (GZS1), XGN, GG-1A और अन्य प्रकार के स्विचगियर पैनल से लैस हो सकता है। संबंधित उत्पाद: पृथक हैंडकार्ट, फ्यूज हैंडकार्ट और वोल्टेज ट्रांसफार्मर हैंडकार्ट

    VS1 (ZN63A) -12series आम अछूता सिलेंडर के साथ इनडोर वैक्यूम ब्रेकर की तीन-वाक्य है। इसका उपयोग उद्योग और खनन उद्यम, बिजली संयंत्रों और सबस्टेशन के क्षेत्रों में विद्युत उपकरणों को नियंत्रित करने के लिए किया जाता है। यह प्रकार वैक्यूम सर्किट ब्रेकर राष्ट्रीय मानकों के अनुरूप होता है और IEC मानक की वजीफा, क्षमता M2-E2-C2 के ग्रेड तक पहुंचती है।

    उत्पाद कम मात्रा, कॉम्पैक्ट डिजाइन और विश्वसनीय संचालन की विशेषताओं के साथ समग्र इन्सुलेशन तरीके, स्प्रिंग चार्ज ऑपरेशन और रॉड पुश मैकेनिज्म को अपनाता है। यह आसानी से स्विचगियर के साथ मेल खा सकता है और "पांच रोकथाम" मांगों को पूरा कर सकता है।

    इस तरह के वैक्यूम सर्किट ब्रेकर का उपयोग कई प्रकार के स्विचगियर जैसे KYN28 (GZS1) के लिए किया जा सकता है। उत्पादों की इस श्रृंखला में शामिल हैं: वीसीबी ट्रक अलगाव ट्रक और फ्यूज ट्रक, आदि।

संरचनात्मक विशेषताएं

1. वीसीबी की इस श्रृंखला का उपयोग ऑपरेटिंग मैकेनिज्म और वीसीबी बॉडी के लिए उचित, सुंदर और कॉम्पैक्ट व्यवस्था के लिए एकीकृत डिजाइन का उपयोग किया जाता है।

2. वीसीबी की इस श्रृंखला ने अलग -अलग मौसम के कारण प्रभाव के खिलाफ ऊर्ध्वाधर इन्सुलेशन हाउस को अनुकूलित किया, यह बाहरी कारकों द्वारा क्षति के खिलाफ प्रभावी रूप से विज़ को रोक सकता है।

3. फिक्स्ड टाइप और निकासी प्रकार की दो अलग -अलग इंस्टॉलेशन यूनिट अलग -अलग स्विचगियर के लिए विभिन्न आवश्यकताओं को पूरा कर सकती हैं।

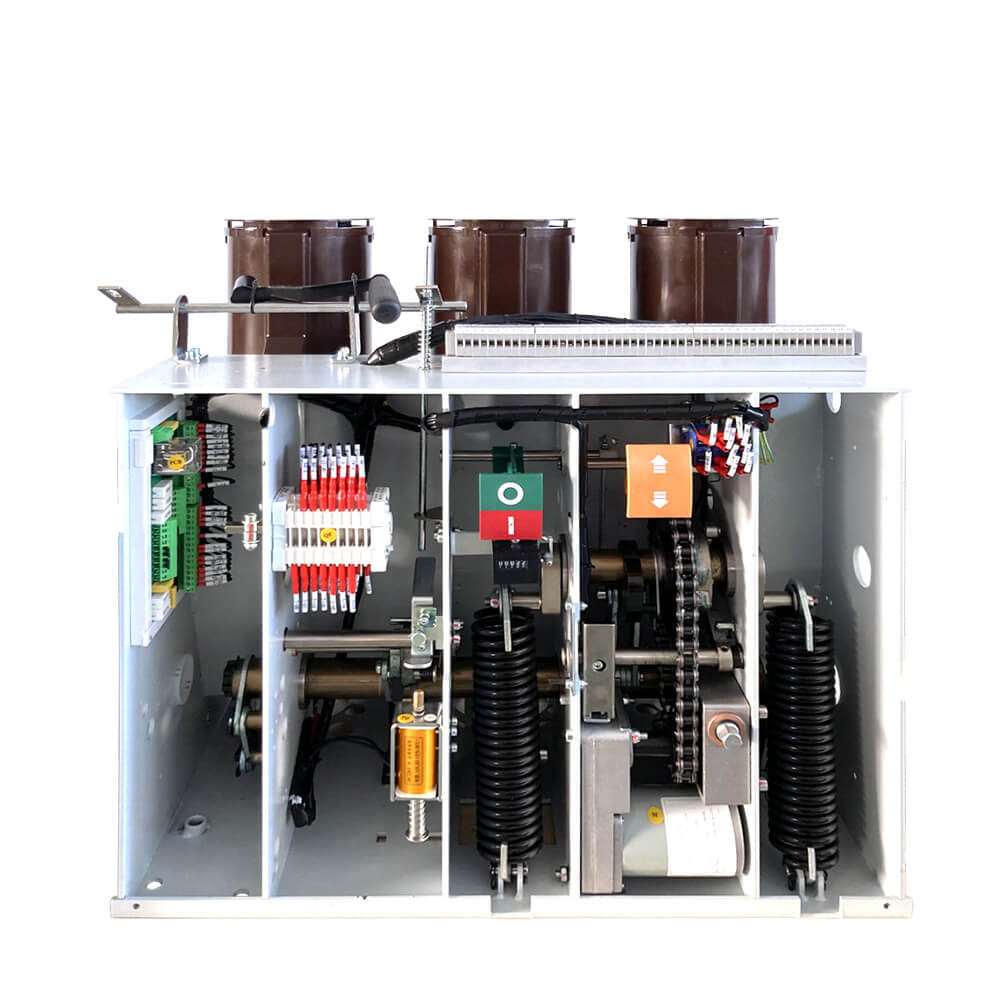

4. सर्किट ब्रेकर के चाप को बुझाने वाले चैम्बर और ऑपरेटिंग तंत्र को फ्रंट-टू-बैक कॉन्फ़िगरेशन में व्यवस्थित किया जाता है और एक ट्रांसमिशन तंत्र के माध्यम से पूरे के रूप में जुड़ा हुआ है।

5. इंसुलेटिंग सिलेंडर APG (ऑटोमैटिक प्रेशर जेलेशन) नई प्रक्रिया का उपयोग करके बनता है।

6. इनर स्कर्ट और मजबूत पसलियों को इंसुलेटिंग सिलेंडर में जोड़ा जाता है, जो इन्सुलेशन स्तर और गतिशील धाराओं को झेलने की क्षमता को बढ़ाता है।

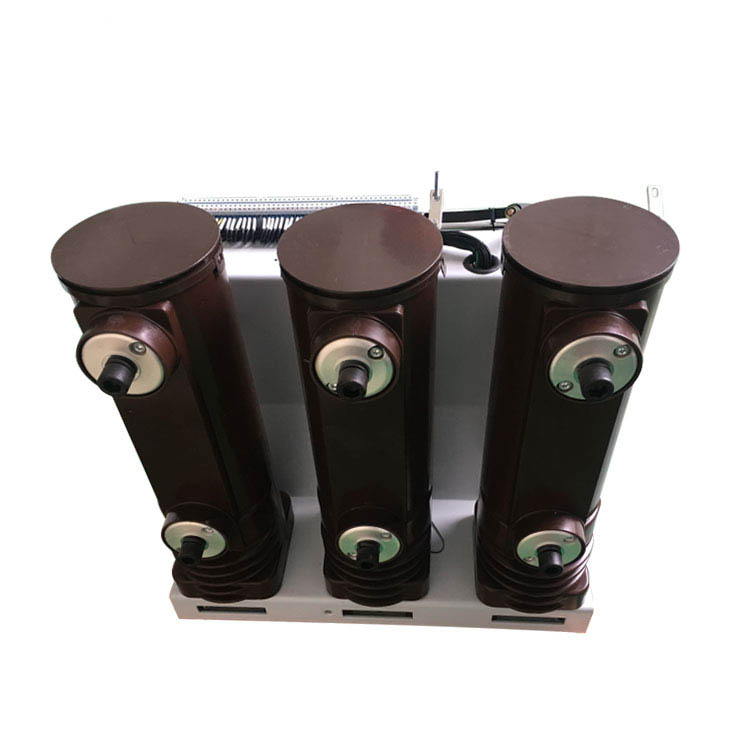

7. वैक्यूम आर्क बुझाने का चैम्बर इंसुलेटिंग सिलेंडर के अंदर स्थापित किया गया है, जो कि सर्किट ब्रेकर के समग्र आकार को कम करते हुए विदेशी वस्तुओं के कारण होने वाली क्षति और सतह संदूषण को प्रभावी ढंग से रोकता है।

8. ऑपरेटिंग तंत्र एक वसंत-संग्रहीत ऊर्जा डिजाइन को अपनाता है, जो इलेक्ट्रिक और मैनुअल ऊर्जा भंडारण कार्यों दोनों को प्रदान करता है।

9. एक उन्नत और तर्कसंगत बफर डिवाइस यह सुनिश्चित करता है कि डिस्कनेक्ट के दौरान कोई पलटाव नहीं है, वियोग प्रभाव और कंपन को कम करता है।

10NO समायोजन की आवश्यकता है और इसमें न्यूनतम रखरखाव या रखरखाव-मुक्त संचालन है।

11. यांत्रिक जीवनकाल 20,000 संचालन तक पहुंच सकता है

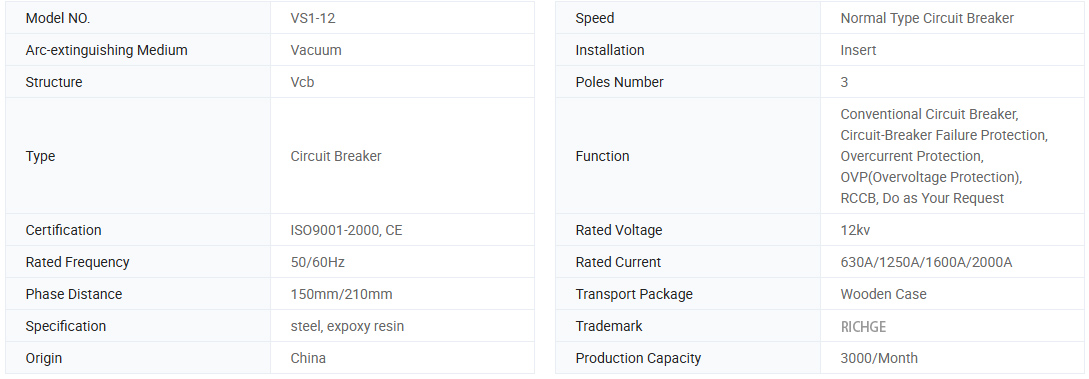

बुनियादी जानकारी।

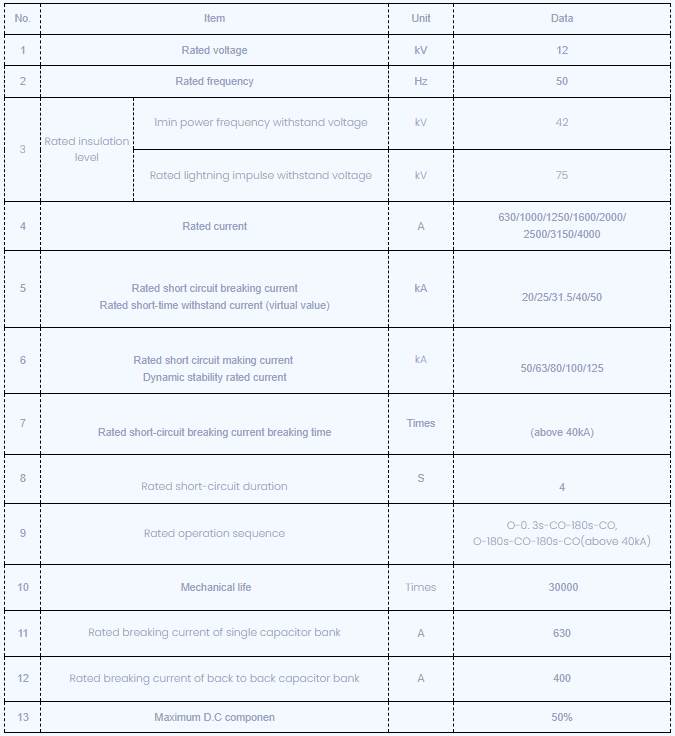

तकनीकी मापदंड

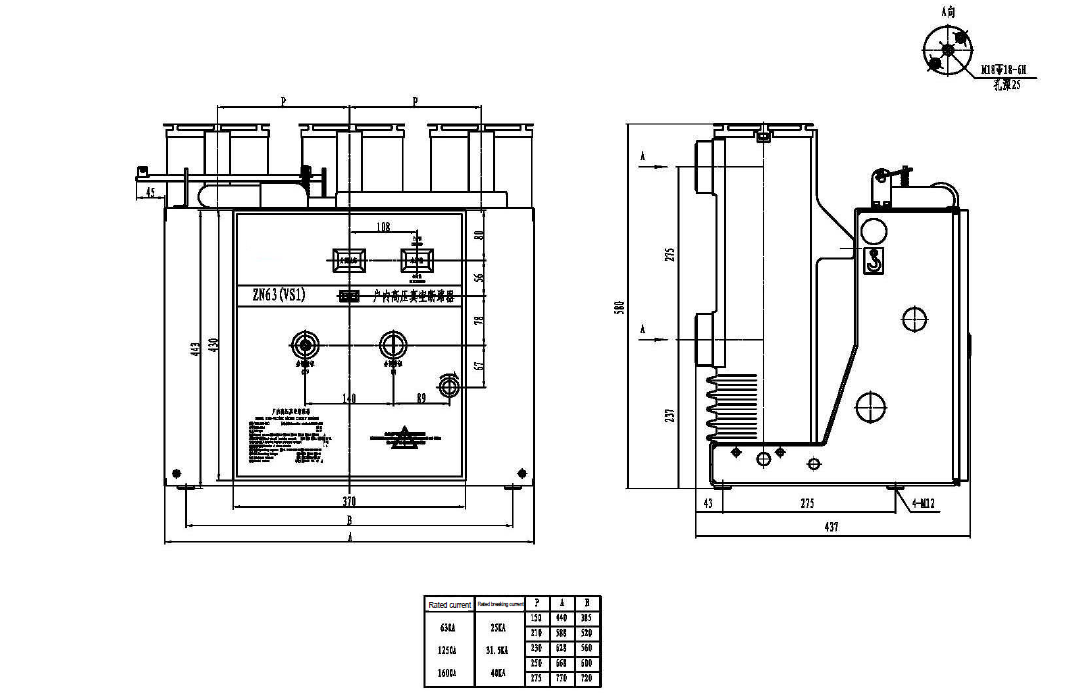

तकनीकी चित्र

परिवेश की शर्तों को लागू करना:

1। परिवेश का तापमान: -10 ℃ -+40 ℃

2। परिवेश आर्द्रता: एक दिन की औसत आर्द्रता 95%से अधिक नहीं होनी चाहिए; एक महीने की औसत आर्द्रता 90%से अधिक नहीं होनी चाहिए;

3। भूकंप की तीव्रता: 8 डिग्री से अधिक नहीं

4। संतृप्त वाष्प दबाव: एक दिन का औसत दबाव 2 से अधिक नहीं होना चाहिए। 2kpa, एक महीने का औसत दबाव 1.8kpa से अधिक नहीं होना चाहिए;

5. समुद्र तल से ऊपर की ऊंचाई: 1000 मीटर से कम; (विशेष आवश्यकताओं को शामिल नहीं करना)

6.1t को बिना आग, विस्फोट, गंभीर गंदगी, रासायनिक संक्षारण और हिंसक वीएस 1 राशन के बिना स्थानों में स्थापित किया जाना चाहिए।
