ब्रांड:रिचगे टेक्नोलॉजी द्वारा SOLH (睿其格科技)

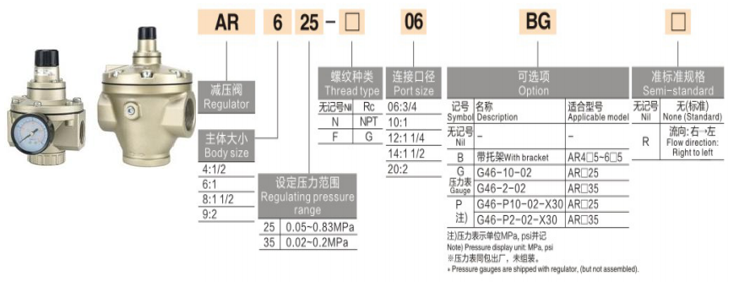

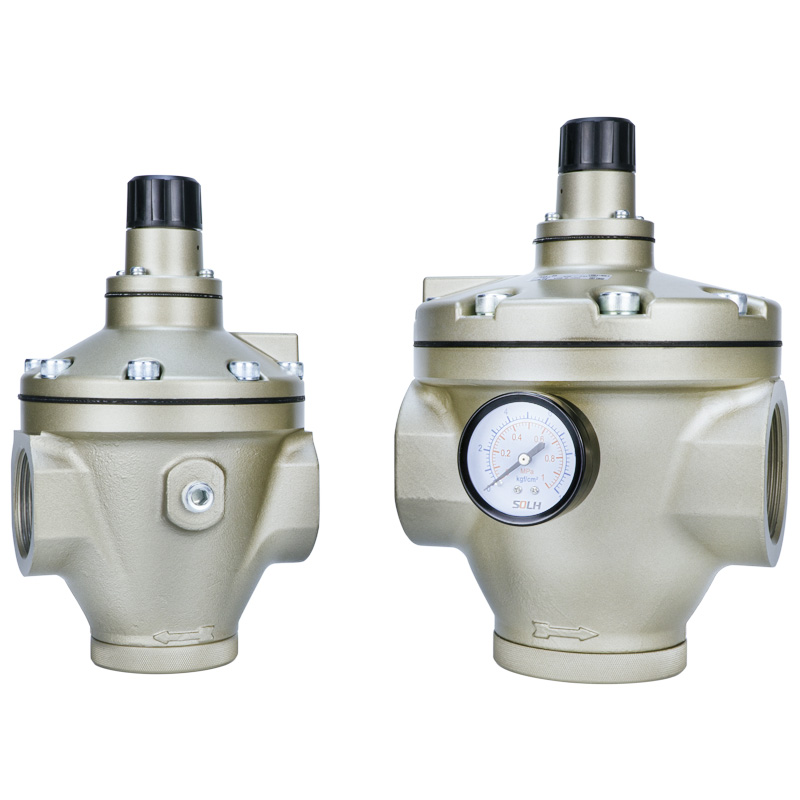

SOLH AR पायलट संचालित नियामक पूर्ण मॉडल AR425/435/625/635/825/835/925/935 को कवर करते हैं। आंतरिक पायलट राहत संरचना को अपनाते हुए, यह श्रृंखला मध्यम-उच्च दबाव, बड़े प्रवाह, लंबी दूरी और उच्च-सटीक मुख्य वायु पाइपलाइनों को लक्षित करती है। मानक प्रत्यक्ष-अभिनय नियामकों की तुलना में, यह बेहतर विनियमन सटीकता, बड़ा थ्रूपुट और मजबूत दबाव-उतार-चढ़ाव विरोधी प्रदर्शन प्रदान करता है।
संरचना: निरंतर ब्लीड पायलट वायु के साथ आंतरिक पायलट राहत प्रकार
1 .इनलेट संपीड़ित हवा मुख्य प्रवाह चैनल और स्वतंत्र पायलट नियंत्रण सर्किट में विभाजित हो जाती है।
2. स्थिर आउटपुट दबाव के लिए मुख्य स्पूल के उद्घाटन को समायोजित करने के लिए पायलट वायु दबाव डायाफ्राम को धक्का देता है।
3. अंतर्निहित राहत फ़ंक्शन निरंतर आउटलेट दबाव बनाए रखने के लिए अतिरिक्त माध्यमिक दबाव को स्वचालित रूप से समाप्त कर देता है।
4. लगभग 5 एल/मिनट पर लगातार ब्लीड वायु प्रवाह अल्ट्रा-फास्ट प्रतिक्रिया और उत्कृष्ट विनियमन परिशुद्धता सुनिश्चित करता है।
1. बड़ा प्रवाह और उच्च दबाव रेटिंग
1.5 एमपीए प्रूफ दबाव के साथ अधिकतम कामकाजी दबाव 1.0 एमपीए तक पहुंच जाता है। पोर्ट का आकार 1/4" से 2" तक होता है, जो फैक्ट्री की मुख्य ट्रंक लाइनों और केंद्रीकृत वायु आपूर्ति प्रणालियों से पूरी तरह मेल खाता है।
2. अति-उच्च विनियमन परिशुद्धता
हिस्टैरिसीस ≤0.02 एमपीए और पुनरावृत्ति ≤0.01 एमपीए। इनलेट दबाव या तात्कालिक प्रवाह वृद्धि में तेज बदलाव के तहत भी आउटपुट दबाव स्थिर रहता है।
3. एक समान शरीर के भीतर दोहरी दबाव सीमा
3.1 प्रत्यय 25 मॉडल: सामान्य उच्च दबाव वाले औद्योगिक अनुप्रयोगों के लिए 0.05–0.83 एमपीए
3.2 प्रत्यय 35 मॉडल: कम दबाव वाले सटीक नियंत्रण परिदृश्यों के लिए 0.02–0.20 एमपीए
4. एकीकृत स्वचालित अतिदबाव राहत
किसी अतिरिक्त बाहरी राहत वाल्व की आवश्यकता नहीं है। अंतर्निर्मित राहत संरचना दबाव आउटपुट को स्थिर करती है और डाउनस्ट्रीम वायवीय घटकों पर दबाव प्रभाव को रोकती है।
5. स्थिर, रखरखाव-अनुकूल निर्माण
ऑपरेटिंग तापमान -5℃ से +60℃ तक होता है। डाई-कास्ट एल्यूमीनियम मिश्र धातु बॉडी स्नेहन-मुक्त संचालन और मनमाने माउंटिंग ओरिएंटेशन का समर्थन करती है।
|
तरीकाl |
पोर्ट आकार |
समायोज्य दबाव रेंज |
शुद्ध वजन |
| एआर425/एआर435 |
1/4", 3/8" |
0.05–0.83 एमपीए / 0.02–0.20 एमपीए |
0.7 किग्रा |
| एआर625/एआर635 |
1/2", 3/4" |
0.05–0.83 एमपीए / 0.02–0.20 एमपीए |
1.1 किग्रा |
| एआर825/एआर835 |
1", 1-1/4" |
0.05–0.83 एमपीए / 0.02–0.20 एमपीए |
2.5 किलो |
| एआर925/एआर935 |
1-1/2", 2" |
0.05–0.83 एमपीए / 0.02–0.20 एमपीए |
4.5 किग्रा |
1. लागू माध्यम: सूखी या चिकनाई वाली संपीड़ित हवा
2. अधिकतम इनलेट दबाव: 1.0 एमपीए
3. लगातार रक्तस्राव की खपत: लगभग। 5 एल/मिनट (एएनआर)
4. मानक गेज पोर्ट: 1/4" धागा
5. संरचना का प्रकार: आंतरिक पायलट, निरंतर रक्तस्राव के साथ राहत डिजाइन
1. फैक्टरी मुख्य वायु पाइपलाइन और केंद्रीकृत वायु आपूर्ति स्टेशन
2. बड़े-बोर सिलेंडर, वायु मोटर, वायु उड़ाने और सुखाने वाले उपकरणों से सुसज्जित बड़े-प्रवाह उपकरण
3. परिशुद्धता वायवीय नियंत्रण: परीक्षण जुड़नार, पोजिशनिंग उपकरण, तनाव नियंत्रण और हाइड्रोलिक प्रेस
4. गंभीर दबाव में उतार-चढ़ाव और लंबी दूरी की वायु संचरण वाली पाइपलाइन
5. उच्च दबाव वायु टैंक से मध्यम दबाव उत्पादन उपकरण तक दो-चरण दबाव कटौती प्रणाली
एआर पायलट श्रृंखला आंतरिक राहत पायलट संरचना, बड़ी प्रवाह क्षमता, उच्च परिशुद्धता, दोहरी चयन योग्य दबाव रेंज और निरंतर ऑटो ब्लीड फ़ंक्शन को एकीकृत करती है। यह मुख्य वायु ट्रंक, उच्च-प्रवाह उपकरण और उच्च-सटीक उच्च-दबाव वायवीय सर्किट के लिए इष्टतम दबाव विनियमन समाधान के रूप में कार्य करता है।
1. डायरेक्ट-एक्टिंग एआर (एआर20~60): छोटे प्रवाह, किफायती लागत, छोटी शाखा सर्किट के लिए मानक विनियमन सटीकता
2. पायलट एआर (एआर425~935): मध्यम से बड़े प्रवाह, उच्च परिशुद्धता, कारखाने की मुख्य वायु पाइपलाइनों के लिए समर्पित
3. VEX1 सीरीज: अल्ट्रा-लार्ज थ्रूपुट, 3-पोर्ट एग्जॉस्ट डिजाइन, मल्टी-स्टेज प्रेशर एडजस्टमेंट और अल्ट्रा-फास्ट रिलीफ परफॉर्मेंस
