ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच

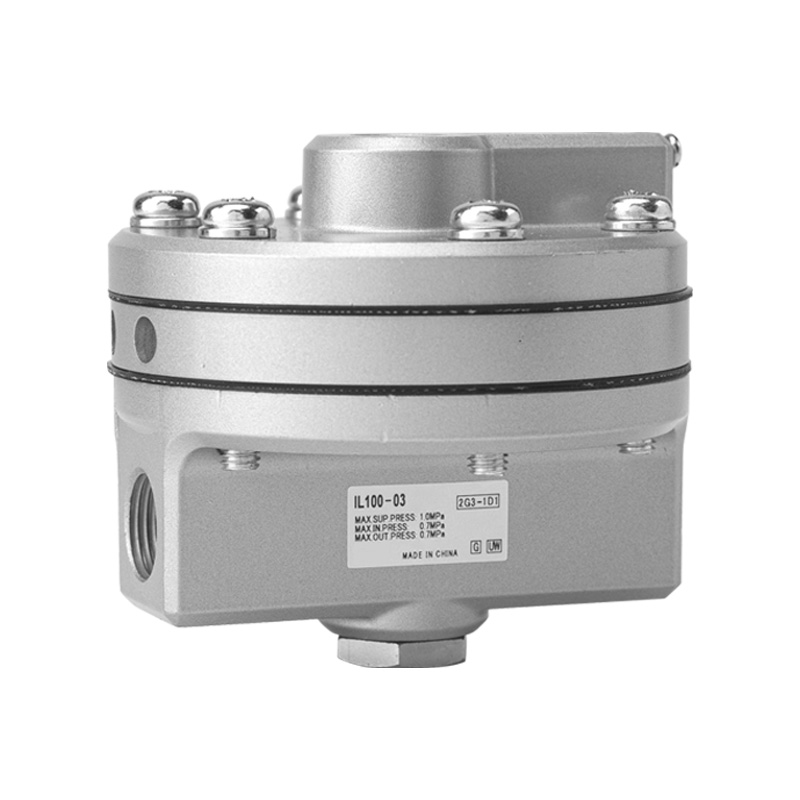

IL100 श्रृंखला एक 1:1 परिशुद्धता बूस्टर रिले है जो एसएमसी मूल मॉडल के साथ पूरी तरह से विनिमेय है, जिसे वायवीय सिग्नल एम्पलीफायर या वॉल्यूम बूस्टर के रूप में भी जाना जाता है। इसका मुख्य कार्य कम-प्रवाह नियंत्रण संकेतों को समान दबाव वाले उच्च-प्रवाह वायु आउटपुट में परिवर्तित करना है। यह उत्कृष्ट परिशुद्धता, अल्ट्रा-बड़ी प्रवाह क्षमता और अल्ट्रा-फास्ट प्रतिक्रिया गति की विशेषता वाले लंबे पाइपिंग रन और बड़ी मात्रा वाले वायवीय एक्ट्यूएटर्स के कारण होने वाली धीमी प्रतिक्रिया समस्याओं को प्रभावी ढंग से हल करता है।
1. मौलिक परिभाषा
सटीक 1:1 दबाव ट्रैकिंग के साथ वायवीय सिग्नल और वॉल्यूम एम्पलीफायर (आउटपुट दबाव सख्ती से इनपुट सिग्नल दबाव के बराबर होता है)।
2. ऑपरेशन लॉजिक
--एसआईजी (सिग्नल पोर्ट): पोजिशनर्स या प्रेशर रेगुलेटर से कम प्रवाह नियंत्रण दबाव आउटपुट प्राप्त करता है
--एसयूपी (आपूर्ति पोर्ट): मुख्य संपीड़ित वायु आपूर्ति से कनेक्ट करें, अधिकतम आपूर्ति दबाव 1.0 एमपीए
--आउट (आउटपुट पोर्ट): बड़े एक्चुएटर्स को चलाने के लिए समान दबाव पर उच्च प्रवाह वाली हवा प्रदान करता है
--EXH (एग्जॉस्ट पोर्ट): नियंत्रण सिग्नल का दबाव कम होने पर अवशिष्ट हवा को तेजी से बाहर निकालता है
3. मूल मूल्य
आउटपुट प्रवाह को बढ़ाते हुए सटीक सिग्नल दबाव बनाए रखें, एक्चुएटर की गति को काफी तेज करें।
1. अल्ट्रा-हाई फ्लो और त्वरित प्रतिक्रिया
- अधिकतम प्रवाह क्षमता: 0.7 एमपीए आपूर्ति दबाव के तहत 6,000 एल/मिनट (एएनआर)।
-- प्रवाह गुणांक Cv = 1.1
--लंबी दूरी की पाइपिंग, बड़े बोर सिलेंडर और बड़े डायाफ्राम एक्चुएटर्स के लिए बिल्कुल सही
2. उच्च सटीकता 1:1 दबाव ट्रैकिंग
- ±1% पूर्ण पैमाने के भीतर रैखिकता त्रुटि
--हिस्टैरिसीस ≤ 1% पूर्ण स्केल
--शून्य दबाव ड्रॉप और कोई दीर्घकालिक बहाव के साथ सटीक दबाव प्रतिकृति
3. एकाधिक पोर्ट थ्रेड विकल्प
--पोर्ट आकार: 02 (आरसी1/4), 03 (आरसी3/8)
--मानक धागा: आरसी; वैकल्पिक एनपीटी (प्रत्यय एन), जी समानांतर धागा (प्रत्यय एफ)
--चार समर्पित पोर्ट: एसआईजी सिग्नल, एसयूपी सप्लाई, आउट आउटपुट, ईएक्सएच एग्जॉस्ट
4. विस्तृत तापमान और विशेष कस्टम संस्करण
--मानक मॉडल: -5 ~ +60℃
- कम तापमान एल संस्करण: -30 ~ + 60 ℃
--उच्च तापमान टी संस्करण: -5 ~ +100℃
--कॉपर-मुक्त एस संस्करण: सेमीकंडक्टर विनिर्माण और उच्च शुद्धता अक्रिय गैस के साथ संगत
5. टिकाऊ कॉम्पैक्ट संरचना
--मुख्य बॉडी: सिल्वर एंटी-करोश़न पेंट कोटिंग के साथ एल्यूमीनियम मिश्र धातु
--शुद्ध वजन: 0.56 किग्रा
--दो माउंटिंग विधियां: डायरेक्ट थ्रेडेड इंस्टॉलेशन; वैकल्पिक धातु माउंटिंग ब्रैकेट (प्रत्यय बी)
|
पैरामीटर आइटम |
विनिर्देश |
| श्रृंखला मॉडल |
IL100 प्रिसिजन बूस्टर रिले |
| प्रेशर अनुपात |
1 :1 सटीक ट्रैकिंग |
| अधिकतम आपूर्ति दबाव |
1.0 एमपीए |
| सिग्नल और आउटपुट दबाव रेंज |
0.01 ~ 0.7 एमपीए |
| अधिकतम प्रवाह दर |
6,000 एल/मिनट (एएनआर) |
| स्थिर वायु खपत |
≤ 0.5 एमपीए पर 3 एल/मिनट (एएनआर)। |
| रैखिकता / हिस्टैरिसीस |
±1% एफ.एस. / ≤1% एफ.एस. |
| पोर्ट आकार |
02 (आरसी1/4), 03 (आरसी3/8) |
| तापमान रेंज आपरेट करना |
मानक: -5~60℃; एल निम्न तापमान: -30~60℃; टी उच्च तापमान: -5~100℃ |
| मुख्य शारीरिक सामग्री |
एल्यूमीनियम मिश्र धातु |
| शुद्ध वजन |
0.56 किग्रा |

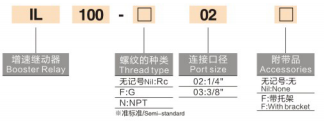

उदाहरण: आईएल100-02-एन-एल-बी
--IL100: बेस सीरीज़ कोड
--02 / 03: पोर्ट आकार (1/4" / 3/8")
--थ्रेड प्रत्यय: एन=एनपीटी थ्रेड; कोई प्रत्यय नहीं = आरसी; एफ=जी धागा
--विशेष संस्करण प्रत्यय: एल=कम तापमान; टी=उच्च तापमान; एस=तांबा-मुक्त
--बी: माउंटिंग ब्रैकेट से सुसज्जित (कोई प्रत्यय नहीं = ब्रैकेट के बिना)
सामान्य मानक मॉडल
--IL100-02: Rc1/4 पोर्ट, मानक तापमान, कोई ब्रैकेट नहीं
--IL100-03-B: Rc3/8 पोर्ट, मानक तापमान, माउंटिंग ब्रैकेट के साथ
--IL100-N03-L: NPT 3/8 धागा, कम तापमान प्रतिरोधी संस्करण
--प्रक्रिया नियंत्रण वाल्व: वायवीय विनियमन वाल्व और डायाफ्राम एक्चुएटर्स, एक्चुएशन गति को बढ़ावा देने के लिए पोजिशनर्स के साथ जोड़ा गया
--लंबी दूरी की उपकरण वायु पाइपलाइन: ट्रांसमीटर और एक्चुएटर्स के बीच लंबी ट्यूबिंग के कारण होने वाली धीमी प्रतिक्रिया को खत्म करें
--बड़ी मात्रा वाले वायवीय सिलेंडर: हेवी-ड्यूटी लिफ्टिंग, क्लैम्पिंग और बड़े स्ट्रोक मैकेनिकल एक्चुएटर्स
- उच्च परिशुद्धता पोजिशनिंग लूप: वायवीय प्रणालियों को सटीक दबाव अनुवर्ती और तेज़ प्रतिक्रिया की आवश्यकता होती है
- सेमीकंडक्टर और उच्च शुद्धता वाले गैस उपकरण: स्वच्छ प्रक्रिया वातावरण के लिए कॉपर-मुक्त एस संस्करण
SOLH IL100 इंटरचेंजेबल बूस्टर रिले 1:1 सटीक दबाव ट्रैकिंग, अधिकतम 6000 एल/मिनट उच्च प्रवाह और अल्ट्रा-फास्ट प्रतिक्रिया के साथ ±1% उच्च रैखिकता प्रदान करता है, विशेष रूप से लंबी पाइपिंग और बड़ी मात्रा वाले वायवीय प्रणालियों में धीमी सक्रियण अंतराल को खत्म करने के लिए डिज़ाइन किया गया है।
