AP100 श्रृंखला कॉम्पैक्ट दबाव राहत वाल्व

ब्रांड:रिचगे टेक्नोलॉजी द्वारा SOLH (睿其格科技)

उत्पाद स्थिति निर्धारण

     AP100 श्रृंखला लघु वायवीय सर्किट के लिए एक प्रत्यक्ष-अभिनय स्प्रिंग कॉम्पैक्ट रिलीफ वाल्व है। एक बार दबाव पूर्व निर्धारित मूल्य से अधिक हो जाने पर सिस्टम दबाव को स्थिर करने के लिए यह स्वचालित रूप से अतिरिक्त हवा को बाहर निकाल देता है। छोटे आकार और आसान दबाव ट्यूनिंग की विशेषता के साथ, यह कॉम्पैक्ट वायवीय उपकरणों के लिए अधिक दबाव संरक्षण और ऊपरी-सीमा दबाव नियंत्रण घटक के रूप में कार्य करता है।

संरचना एवं कार्य सिद्धांत

     --संरचना: पायलट नियंत्रण के बिना प्रत्यक्ष अभिनय स्प्रिंग रिटर्न रिलीफ डिजाइन

     --कार्य तर्क बंद स्थिति: सिस्टम दबाव निर्धारित मूल्य से कम है खुली स्थिति: सिस्टम दबाव निर्धारित मूल्य तक पहुंचता है या उससे अधिक है, परिवेश रीसेट स्थिति में वायु निकास: जब दबाव पूर्व निर्धारित सीमा से नीचे आता है तो वाल्व फिर से बंद हो जाता है

     --समायोजन घुंडी, स्प्रिंग और स्पूल से बनी सरल यांत्रिक असेंबली

     --अनुस्मारक: जेआईएस मानक सुरक्षा वाल्व के रूप में प्रमाणित नहीं है, केवल दबाव विनियमन और सर्किट ओवरप्रेशर नियंत्रण के लिए

मुख्य मुख्य विशेषताएं

1. अल्ट्रा-कॉम्पैक्ट लाइटवेट सिंगल यूनिट

     कुल मिलाकर आयाम 69×40 मिमी, शुद्ध वजन मात्र 0.12 किलोग्राम। स्वतंत्र सिंगल-बॉडी डिज़ाइन सीधे इंस्टॉलेशन का समर्थन करता है, जो संकीर्ण और एम्बेडेड उपकरण लेआउट के लिए बिल्कुल उपयुक्त है।

2. लॉक करने योग्य टूल-मुक्त समायोजन घुंडी

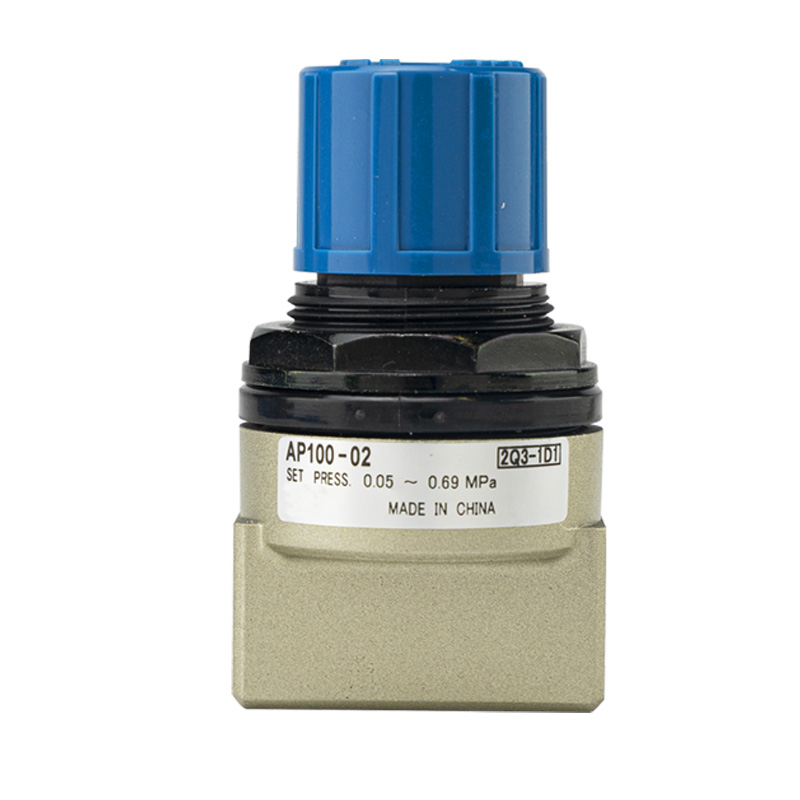

     ब्लू टॉप नॉब अतिरिक्त उपकरणों के बिना सीधे दबाव सेटिंग का एहसास कराता है। लॉकिंग संरचना स्थिर दीर्घकालिक संचालन के लिए कंपन या गलत संचालन के कारण होने वाले अनपेक्षित दबाव बदलाव को रोकती है।

3. दोहरी समायोज्य दबाव रेंज और उच्च राहत प्रवाह

     मानक मॉडल समायोज्य रेंज: 0.05–0.69MPa कम दबाव X201 संस्करण: 0.02–0.2MPa अधिकतम स्वीकार्य कार्य दबाव हिट 1.0MPa; बड़ा आंतरिक प्रवाह चैनल तेजी से दबाव मुक्ति सुनिश्चित करता है।

4. विविध थ्रेड विकल्प और लचीली माउंटिंग

     उपलब्ध पोर्ट आकार: 1/8"(01), 1/4"(02) अनुकूलन योग्य थ्रेड मानक: आरसी, एनपीटी, जी थ्रेड दो इंस्टॉलेशन तरीके: डायरेक्ट थ्रेडेड माउंटिंग या ब्रैकेट फिक्सिंग क्लियर इन/आउट मार्किंग यूनिडायरेक्शनल एयर फ्लो इंस्टॉलेशन सुनिश्चित करती है।

5. संक्षारण प्रतिरोधी और स्थिर लंबी सेवा जीवन

     -5℃ से +60℃ तक व्यापक तापमान सहनशीलता के साथ डाई-कास्ट एल्यूमीनियम मिश्र धातु वाल्व बॉडी। शुष्क संपीड़ित हवा के लिए डिज़ाइन किया गया, स्नेहन-मुक्त संचालन रखरखाव लागत को कम करता है।

तकनीकी विशिष्टता तालिका

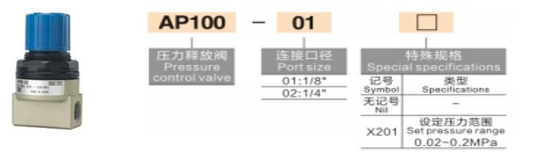

मॉडल कोड परिभाषा

उदाहरण: एपी100-02-बी-एन

     --AP100: उत्पाद आधार श्रृंखला

     --01/02: संगत पोर्ट आयाम

     --बी: माउंटिंग ब्रैकेट से सुसज्जित; रिक्त = बिना कोष्ठक के

     --एन: एनपीटी धागा; रिक्त = मानक आरसी धागा; एफ = जी धागा

     --प्रत्यय X201: कम दबाव समायोजन संस्करण

विशिष्ट अनुप्रयोग परिदृश्य

     सिलेंडर बफर और अंतिम स्थिति प्रभाव शॉक अवशोषण डाउनस्ट्रीम दबाव नियामकों के लिए अधिक दबाव संरक्षण, 3सी, इलेक्ट्रॉनिक और चिकित्सा उद्योगों के लिए कॉम्पैक्ट जिग्स और छोटे स्वचालन उपकरण, सामान्य वायवीय वायु सर्किट के लिए ऊपरी दबाव सीमा लॉकिंग प्रयोगशाला परीक्षण और प्रयोगात्मक पाइपलाइनों के लिए निरंतर दबाव ऊपरी सीमा की आवश्यकता होती है।

एक वाक्य सारांश

     AP100 स्वतंत्र कॉम्पैक्ट रिलीफ वाल्व लॉक करने योग्य नॉब समायोजन, 0.05–0.69MPa समायोज्य रेंज और डायरेक्ट माउंटिंग संरचना को एकीकृत करता है, जो लघु वायवीय प्रणालियों के ऊपरी दबाव सीमा नियंत्रण के लिए इष्टतम समाधान है।
