ब्रांड:रिचगे टेक्नोलॉजी द्वारा एसओएलएच

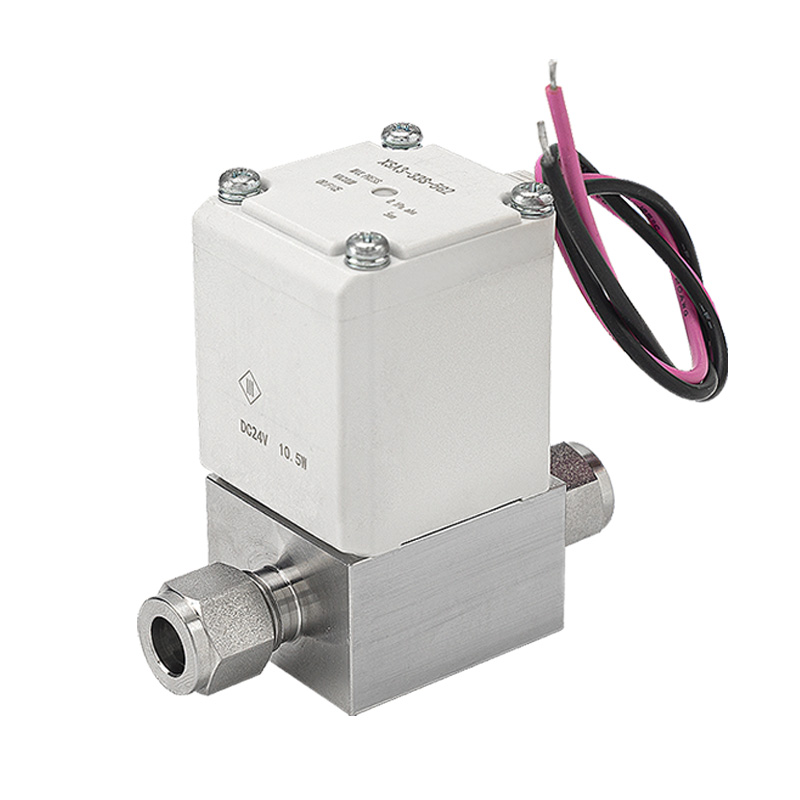

एसओएलएच एक्सएसए श्रृंखला एक सामान्य रूप से बंद सोलनॉइड वाल्व है जिसे विशेष रूप से अल्ट्रा-हाई वैक्यूम सर्किट के लिए इंजीनियर किया गया है। यह वायु और अक्रिय गैस मीडिया के सटीक ऑन-ऑफ नियंत्रण का एहसास करता है। परम उच्च वैक्यूम सहिष्णुता, अति-न्यूनतम रिसाव, स्वच्छ संदूषण-विरोधी निर्माण और तेज प्रतिक्रिया गति की विशेषता के साथ, यह अर्धचालक, पीवी पैनल, एलसीडी डिस्प्ले, चिकित्सा और खाद्य प्रसंस्करण मशीनरी सहित सटीक प्रक्रिया उपकरणों के लिए एक कोर वैक्यूम घटक के रूप में कार्य करता है।
- अल्ट्रा हाई वैक्यूम संगतता
न्यूनतम परिचालन पूर्ण दबाव 1×10⁻⁶ Pa तक पहुँच जाता है, जो स्थिर वैक्यूम प्रतिधारण और वैक्यूम सिस्टम की तीव्र पंपिंग दक्षता की गारंटी के लिए अल्ट्रा-उच्च वैक्यूम प्रक्रिया मानकों को पूरी तरह से पूरा करता है।
-- सुपीरियर टाइट सीलिंग और अल्ट्रा-लो लीकेज
आंतरिक रिसाव ≤ 1.3×10⁻⁹ Pa·m³/s; बाहरी रिसाव ≤ 1.3×10⁻¹¹ Pa·m³/s. दोहरी कम-रिसाव प्रदर्शन सिस्टम वैक्यूम डिग्री को स्थिर करता है और कामकाजी वातावरण के लिए खतरनाक गैस से बचने के जोखिम को समाप्त करता है।
-- स्वच्छ निम्न-कण अनुकूलित संरचना
चलती घटकों और कण उत्पादन के घर्षण को कम करने के लिए आंतरिक स्प्रिंग को वाल्व बॉडी के अंदर एकीकृत किया गया है, जो सख्त क्लीनरूम ग्रेड आवश्यकताओं के साथ उत्पादन लाइनों से पूरी तरह मेल खाता है।
-- कम बिजली की खपत और हल्की रूपरेखा
पिछली पीढ़ियों की तुलना में कॉइल बिजली की खपत 25% तक कम हो गई; कुल वजन में अधिकतम 18% (न्यूनतम 0.41 किग्रा) की कटौती। ऊर्जा-बचत डिज़ाइन सटीक उपकरण फ्रेम में कॉम्पैक्ट एकीकरण की सुविधा प्रदान करता है।
- एकाधिक कनेक्शन विकल्प
दो सार्वभौमिक कनेक्शन योजनाएं उपलब्ध हैं: फेस सील फिटिंग, 1/4" और 3/8" फेरूल संपीड़न फिटिंग, और आंतरिक आरसी/एनपीटी धागे, विभिन्न मानक वैक्यूम पाइपलाइन विनिर्देशों के साथ संगत।
-- विस्तृत वोल्टेज रेंज और विविध विद्युत टर्मिनल
DC24V, AC110V / AC220V सहित मुख्यधारा के वोल्टेज को कवर करता है। त्वरित प्लग टर्मिनल, डीआईएन टर्मिनल और नाली प्रविष्टि जैसे कई वायरिंग फॉर्म सभी मुख्यधारा के स्वचालित नियंत्रण प्रणालियों के अनुकूल होते हैं।
-- स्थिर एवं सुरक्षित औद्योगिक प्रमाणन
कुंडल ज्वाला मंदक ग्रेड UL94V-0; RoHS, CE, CAT.ES140-7B मानकों से प्रमाणित, लंबे समय तक निरंतर बिना रुके औद्योगिक संचालन के लिए उपयुक्त।
|
पैरामीटर आइटम |
विनिर्देश |
| वाल्व प्रकार |
सामान्य रूप से बंद (एनसी) |
| लागू द्रव |
वायु, अक्रिय गैस |
| न्यूनतम निरपेक्ष परिचालन दबाव |
1×10⁻⁶ पा (एब्स) |
| रिसाव दर |
आंतरिक रिसाव: 1.3×10⁻⁹ Pa·m³/s बाहरी रिसाव: 1.3×10⁻¹¹ Pa·m³/s |
| ऑपरेटिंग दबाव रेंज |
सकारात्मक दबाव के लिए पूर्ण निर्वात; रिवर्स दबाव प्रतिरोध 0.5 एमपीए |
| मध्यम तापमान |
5 ~ 60 ℃ |
| कनेक्शन प्रपत्र |
फेस सील / 1/4" और 3/8" फेरूल फिटिंग; आंतरिक आरसी/एनपीटी धागा |
| वैकल्पिक कुंडल वोल्टेज |
DC24V; AC110V / AC220V और अन्य कस्टम वोल्टेज |
| बिजली की खपत |
डीसी संस्करण: आकार1 ≈ 4.5W, आकार2 ≈ 7W, आकार3 ≈ 10.5W |
| मुख्य सामग्री |
वाल्व बॉडी: एसयूएस स्टेनलेस स्टील सील: एफकेएम / पीईटीकॉइल: कॉपर + आयरन कोर + एपॉक्सी राल |
--सेमीकंडक्टर निर्माण: प्रक्रिया कक्ष गैस इंजेक्शन और वैक्यूम पाइपलाइन ऑन-ऑफ नियंत्रण
- पीवी और एलसीडी उत्पादन लाइनें: अल्ट्रा-हाई वैक्यूम चैम्बर पंपिंग और प्रेशर होल्डिंग लूप
- चिकित्सा उपकरण: वैक्यूम स्टरलाइज़ेशन उपकरण और विश्लेषणात्मक प्रयोगशाला वैक्यूम सर्किट
-- खाद्य उद्योग: वैक्यूम पैकेजिंग और वैक्यूम सुखाने की मशीनरी
- वैज्ञानिक अनुसंधान प्रयोगशालाएँ: अल्ट्रा-उच्च वैक्यूम प्रयोगात्मक उपकरण और कण भौतिकी परीक्षण उपकरण

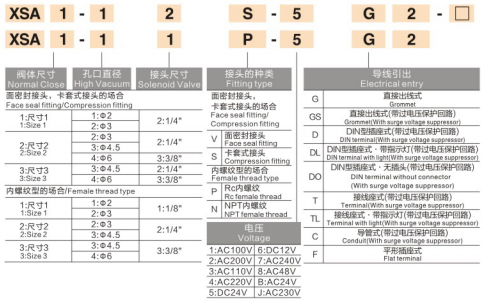

5.2 मुख्य चयन बिंदु
- वैक्यूम ग्रेड आवश्यकता की पुष्टि करें: क्या 1×10⁻⁶ Pa (abs) अल्ट्रा-हाई वैक्यूम प्रदर्शन की आवश्यकता है
- पाइपलाइन कनेक्शन प्रकार का चयन करें: फेस सील, फेरूल फिटिंग या आरसी/एनपीटी आंतरिक धागा
- कॉइल वोल्टेज और विद्युत टर्मिनल का मिलान करें: DC24V या AC श्रृंखला; त्वरित प्लग/डीआईएन/नाली वायरिंग
- सिस्टम प्रवाह की मांग को पूरा करने के लिए पोर्ट आकार की पुष्टि करें: 1/4", 3/8"।
SOLH XSA सामान्य रूप से बंद उच्च वैक्यूम सोलनॉइड वाल्व अल्ट्रा-लो रिसाव, स्वच्छ कम-कण आंतरिक संरचना और कई विनिमेय कनेक्शन के साथ 1×10⁻⁶ Pa अल्ट्रा-हाई वैक्यूम ऑपरेशन का समर्थन करता है, जो सभी सटीक वैक्यूम औद्योगिक प्रक्रियाओं के लिए एक विश्वसनीय स्विचिंग घटक के रूप में कार्य करता है।
