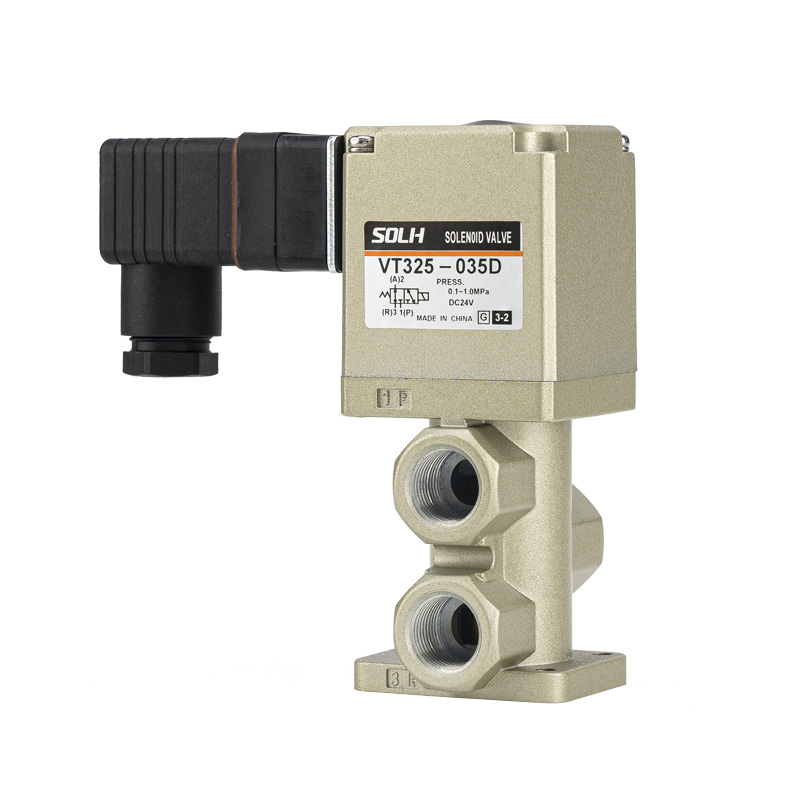

VT325 सीरीज 3 पोर्ट सोलनॉइड वाल्व - डायरेक्ट एक्टिंग पॉपपेट प्रकार

ब्रांड:रिचगे टेक्नोलॉजी द्वारा एसओएलएच | एसओएलएच मानक

1. उत्पाद स्थिति

     SOLH VT325 श्रृंखला एक प्रत्यक्ष-अभिनय पॉपपेट प्रकार 3-पोर्ट सोलनॉइड वाल्व है जिसमें पूर्ण लोचदार सीलिंग होती है। संपीड़ित हवा और अक्रिय गैस सर्किट के लिए डिज़ाइन किया गया, यह एयर सर्किट को चालू-बंद, दिशात्मक स्विचिंग और निकास नियंत्रण करता है। शून्य-दबाव स्टार्टअप का समर्थन और सकारात्मक दबाव और पूर्ण वैक्यूम स्थितियों दोनों के साथ संगत, VT325 सामान्य औद्योगिक स्वचालन उपकरण के लिए उच्च आवृत्ति, स्थिर और विश्वसनीय वायवीय स्विचिंग घटक के रूप में कार्य करता है।

2. मुख्य मुख्य विशेषताएं

--प्रत्यक्ष पॉपपेट संरचना और शून्य-दबाव स्टार्टअप

     न्यूनतम परिचालन दबाव की आवश्यकता नहीं है। यह 0-1.0 एमपीए की पूर्ण सकारात्मक दबाव सीमा पर स्थिर रूप से संचालित होता है। वैक्यूम संस्करण -101.2 केपीए तक काम के दबाव का समर्थन करता है, जो कम दबाव, वैक्यूम और उच्च दबाव वाले कामकाजी परिदृश्यों के लिए पूरी तरह से अनुकूल है।

यूनिवर्सल पाइपिंग के लिए --6‑in‑1 मल्टी-फ़ंक्शन डिज़ाइन

     पोर्ट कनेक्शन मोड को बदलकर, एक एकल वाल्व एनसी (सामान्य रूप से बंद), एनओ (सामान्य रूप से खुला), प्रवाह विभाजन और प्रवाह चयन सहित 6 कार्यात्मक मोड का एहसास करता है। यह उत्कृष्ट बहुमुखी प्रतिभा और लचीले विन्यास के साथ विविध वायवीय तर्क आवश्यकताओं को शामिल करता है।

--अल्ट्रा-उच्च प्रवाह क्षमता और तेज़ प्रतिक्रिया

     अनुकूलित आंतरिक प्रवाह मार्गों से सुसज्जित, वाल्व C=6.1 dm³/(s·bar) का एक बड़ा प्रवाह गुणांक प्रदान करता है। यह तेज़ प्रतिक्रिया समय ≤30 एमएस प्राप्त करता है और 5 हर्ट्ज की अधिकतम स्विचिंग आवृत्ति का समर्थन करता है, जो उच्च गति वायवीय स्विचिंग और उच्च प्रवाह वायु आपूर्ति नियंत्रण के लिए बिल्कुल उपयुक्त है।

--इलास्टिक सीलिंग और स्नेहन‑मुक्त संचालन

     उत्कृष्ट वायुरोधी, एंटी-एजिंग प्रदर्शन और लंबी सेवा जीवन के लिए उच्च गुणवत्ता वाली लोचदार सीलिंग सामग्री को अपनाता है। पूरी तरह से स्नेहन-मुक्त संचालन स्वच्छ गैस सर्किट, पर्यावरण मित्रता और दैनिक रखरखाव लागत में काफी कमी सुनिश्चित करता है।

--संक्षिप्त संरचना और लचीली स्थापना

     मिनी और कॉम्पैक्ट बॉडी इंस्टॉलेशन की जगह बचाती है। यह डायरेक्ट वायर आउटलेट और सॉकेट वायरिंग दोनों तरीकों का समर्थन करता है। सुविधाजनक ऑन-साइट डिबगिंग, निरीक्षण और आपातकालीन मैनुअल स्विचिंग के लिए एक मानक गैर-लॉकिंग मैनुअल ओवरराइड बटन से लैस।

--मैनिफोल्ड माउंटेबल और मजबूत अनुकूलता

     डेंस मैनिफोल्ड असेंबली और स्टैकिंग इंस्टॉलेशन का समर्थन करता है। मानक औद्योगिक वाल्व द्वीपों के साथ आयामी रूप से संगत, जो इसे मॉड्यूलर केंद्रीकृत वायवीय नियंत्रण प्रणालियों और स्वचालित एकीकृत उपकरणों के लिए आदर्श बनाता है।

3. पूर्ण तकनीकी विशिष्टताएँ

     --पोर्ट कॉन्फ़िगरेशन: 3-पोर्ट, 2-पोजीशन सिंगल सोलनॉइड

     --ऑपरेशन प्रकार: प्रत्यक्ष अभिनय पॉपेट प्रकार

     --सीलिंग विधि: उच्च प्रदर्शन लोचदार रबर सील

     --प्रयोज्य द्रव: संपीड़ित हवा, अक्रिय गैस

     --ऑपरेटिंग दबाव: 0-1.0 एमपीए; वैक्यूम प्रकार: -101.2 केपीए ~ 0.1 एमपीए

     --प्रूफ़ दबाव: 1.5 एमपीए

     --परिवेश तापमान रेंज: 5℃ ~ 50℃

     --प्रतिक्रिया समय: ≤30 एमएस (0.5 एमपीए पर परीक्षण किया गया)

     --अधिकतम ऑपरेटिंग आवृत्ति: 5 हर्ट्ज

     --स्नेहन: स्नेहन-मुक्त डिज़ाइन

     --मैनुअल ऑपरेशन: मानक गैर-लॉकिंग प्रकार; टूल-लॉकिंग प्रकार वैकल्पिक

     --पोर्ट का आकार: आरसी 1/4, आरसी 3/8

     --कॉइल वोल्टेज: DC24V, AC110V, AC220V और अनुकूलन योग्य विकल्प

4. विशिष्ट अनुप्रयोग परिदृश्य

     --स्वचालित उत्पादन लाइनों, रोबोटिक हथियारों और क्लैंपिंग फिक्स्चर के लिए वायवीय नियंत्रण

     --धूल उड़ाना, द्रव जेटिंग और वैक्यूम सोखना और वैक्यूम ब्रेक सिस्टम

     --पैकेजिंग, प्रिंटिंग, कपड़ा और लकड़ी प्रसंस्करण मशीनरी

     --स्वचालन उपकरण के लिए शून्य-दबाव प्रारंभ, वैक्यूम अनुकूलता और उच्च-आवृत्ति स्विचिंग की आवश्यकता होती है

     -केंद्रीकृत वाल्व द्वीप और मैनिफोल्ड मॉड्यूलर वायवीय नियंत्रण सर्किट

एक वाक्य सारांश

     SOLH VT325 डायरेक्ट-एक्टिंग 3-पोर्ट पॉपपेट सोलनॉइड वाल्व में शून्य-दबाव स्टार्टअप, पूर्ण वैक्यूम संगतता, 6-इन-1 मल्टी-फंक्शन स्विचिंग, अल्ट्रा-हाई फ्लो क्षमता और रखरखाव-मुक्त प्रदर्शन की सुविधा है, जो औद्योगिक स्वचालन प्रणालियों में उच्च-प्रवाह वायवीय स्विचिंग के लिए उच्च-लागत-प्रदर्शन सार्वभौमिक समाधान के रूप में कार्य करता है।
