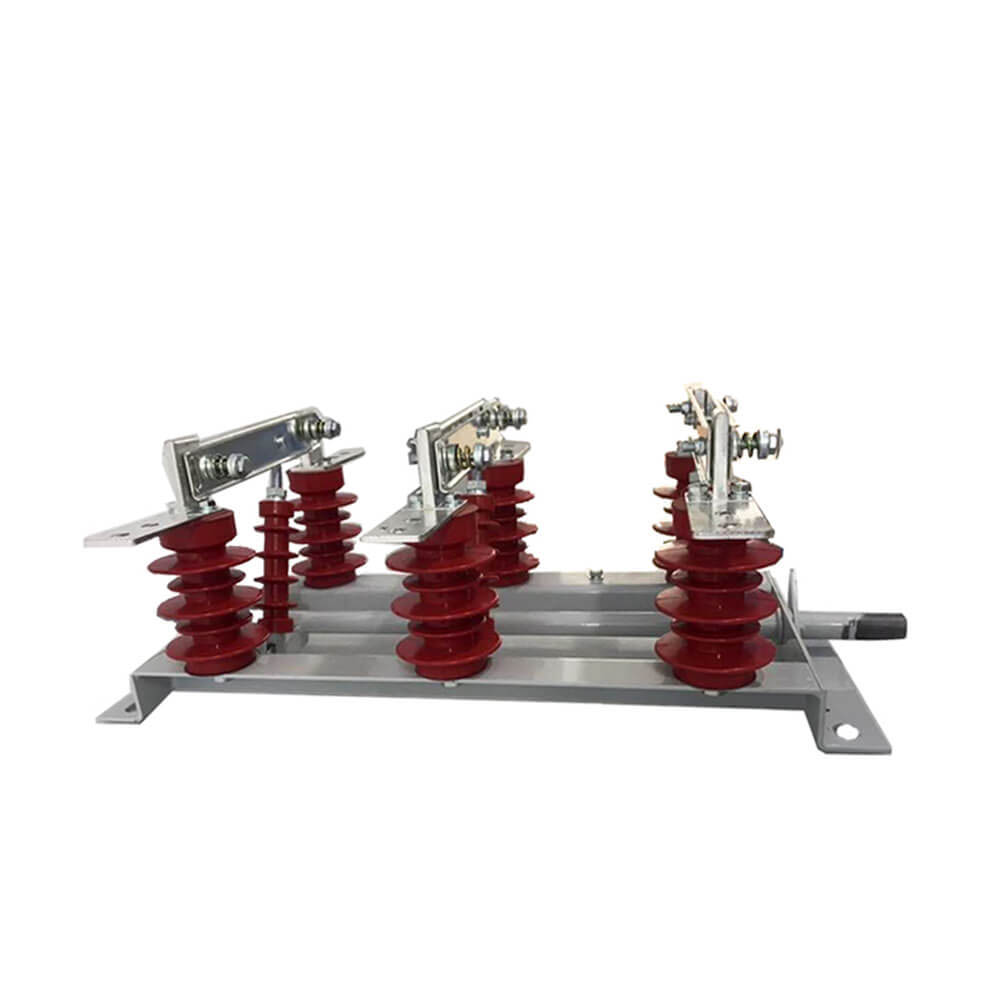

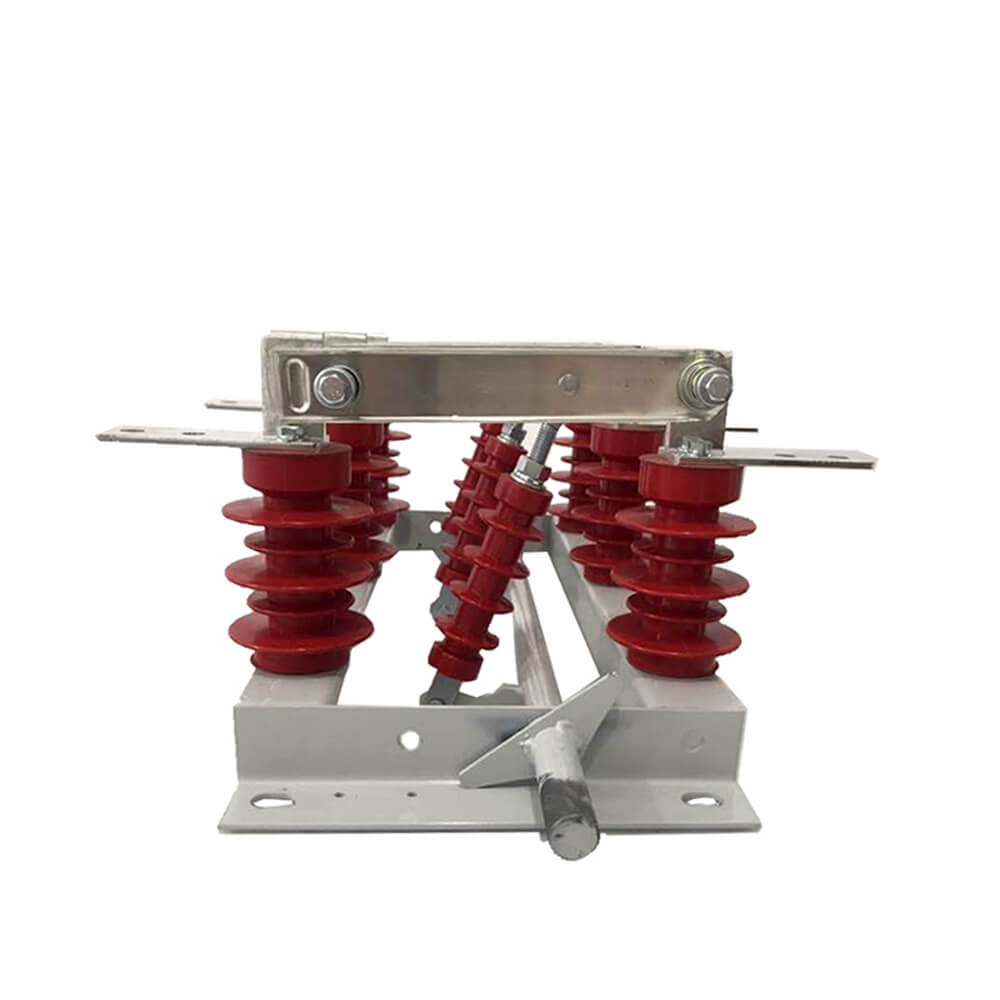

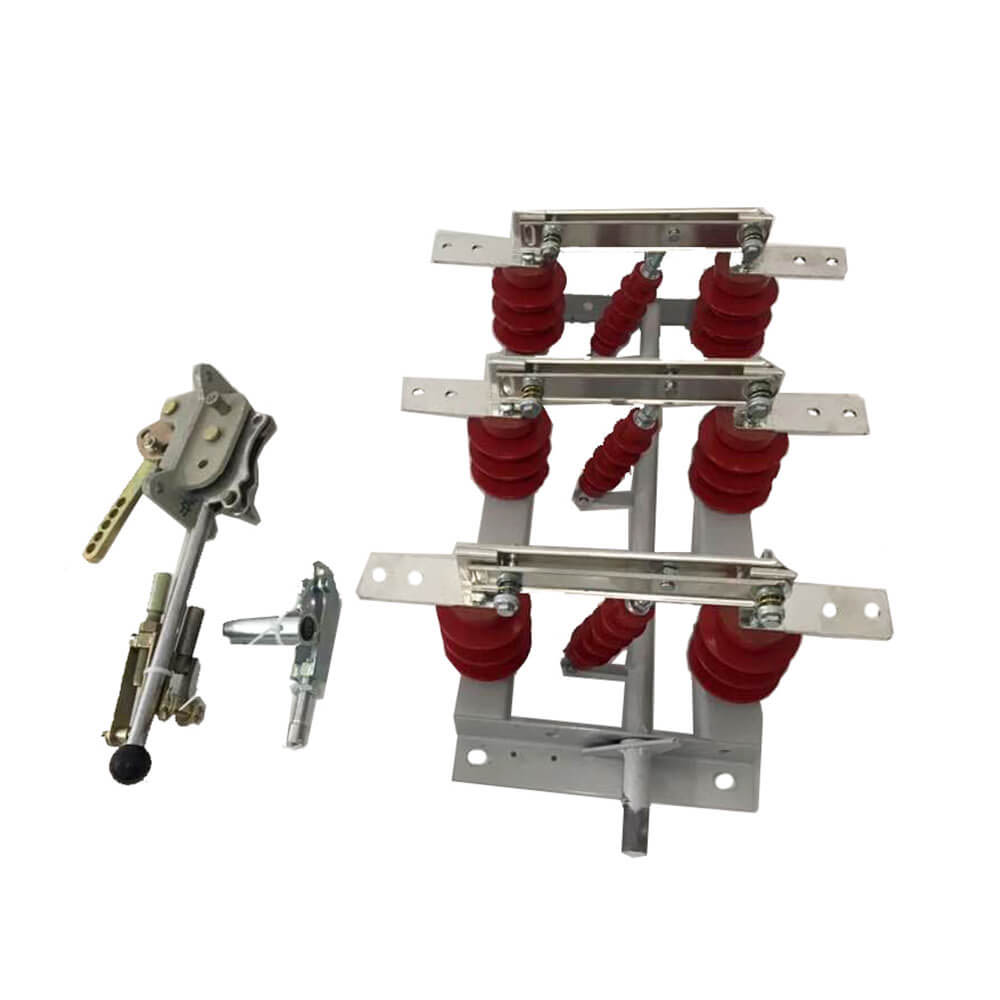

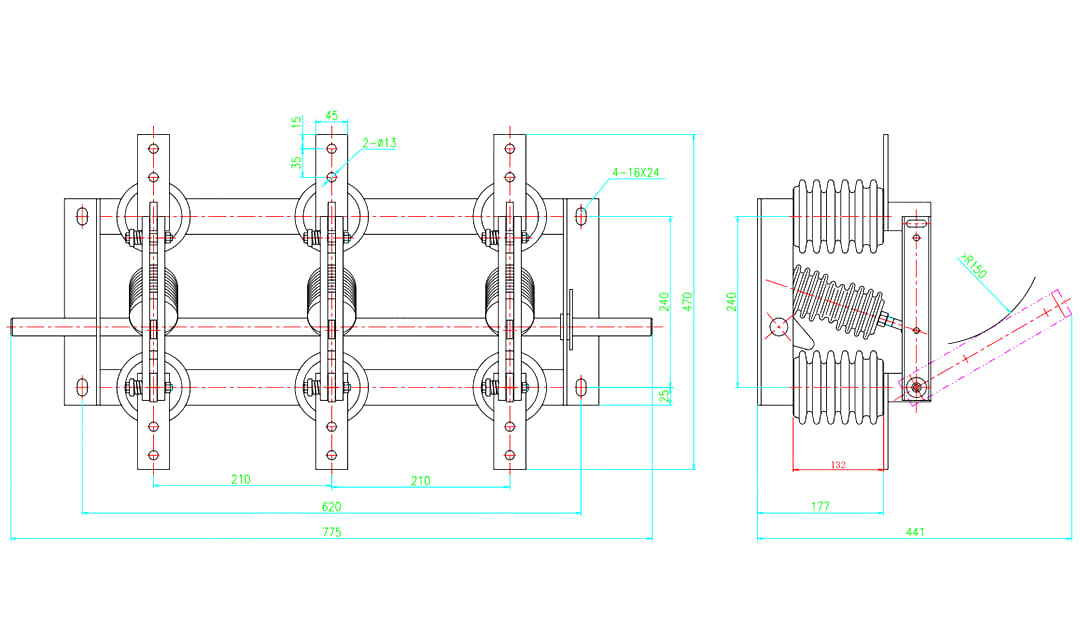

हाई-वोल्टेज आइसोलेशन स्विच GN19-12/630A थ्री-स्टेज वॉल-माउंटेड सेंट्रल कैबिनेट स्विच चाकू स्विच
GN19-12/400, 630, 1000, 1250 प्रकार के डिस्कनेक्ट स्विच का प्रवाहकीय भाग प्रत्येक चरण के लिए दो स्तंभ इंसुलेटर द्वारा आधार पर तय किया गया है। (GN19-12C/400, 630, 1000, 1250 प्रकार में एक स्तंभ इन्सुलेटर और एक चीनी मिट्टी के आवरण इन्सुलेटर होता है।) तीन चरण समानांतर में स्थापित होते हैं, और प्रवाहकीय भाग में संपर्क चाकू और संपर्क धारकों (या प्रवाहकीय छड़) के स्थिर संपर्क होते हैं। संपर्क चाकू के प्रत्येक चरण को टाई इंसुलेटर, टाई इंसुलेटर के मध्य से जोड़ा जाता है और जुड़े स्पिंडल के आधार पर स्थापित किया जाता है। स्पिंडल हैंडल के माध्यम से कनेक्टिंग रॉड (उपयोगकर्ता द्वारा प्रदान की गई) और CS6-1 प्रकार की चलती तंत्र से जुड़ा हुआ है। कनेक्टिंग संपर्क चाकू दो स्लॉटेड तांबे की प्लेटों से बना है, जो न केवल नीचे के तापमान को कम करने के लिए संपर्क चाकू के गर्मी अपव्यय क्षेत्र को बढ़ाता है, बल्कि संपर्क चाकू की यांत्रिक शक्ति में भी सुधार करता है, ताकि स्विच की गतिशील स्थिरता में सुधार हो। संपर्क चाकू का एक सिरा बोल्ट (शॉ की कार) द्वारा संपर्क ब्लॉक (या प्रवाहकीय रॉड पर) पर लगाया जाता है। GN19-12/1000, 1250 चुंबकीय लॉकिंग प्लेट की स्थापना के साथ संपर्क में, साथ ही चुंबकीय लॉकिंग प्लेट का उद्देश्य यह है कि जब एक बड़ा शॉर्ट-सर्किट करंट के बीच दो नाली संपर्क चाकू को बढ़ाने के लिए | आकर्षण। GN19-12/400, 630 डिस्कनेक्ट स्विच में करंट के माध्यम से एक छोटी सी सीमा होती है, इसलिए चुंबकीय लॉकिंग प्लेट जोड़ने की कोई आवश्यकता नहीं है।
1. अलगाव और सुरक्षा: वियोग के बाद, यह सुनिश्चित करने के लिए एक विश्वसनीय इंसुलेटिंग गैप स्थापित किया जाता है
2. लाइन स्विचिंग: परिचालन आवश्यकताओं के अनुसार लाइन को स्विच और कनेक्ट करें।
3. लो करंट स्विचिंग: सर्किट में छोटी धाराओं को स्विच करने के लिए उपयोग किया जाता है, जैसे बुशिंग, बसबार, कनेक्टर्स, शॉर्ट केबल्स की चार्जिंग धाराएं, स्विचिंग वोल्टेज इक्वलाइजेशन कैपेसिटर की कैपेसिटर धाराएं, डबल बस स्विचिंग के दौरान परिसंचारी धाराएं, और वोल्टेज ट्रांसफार्मर की उत्तेजना धाराएं।
4. ट्रांसफॉर्मर एक्साइटिंग करंट: विभिन्न संरचनात्मक प्रकारों की विशिष्ट परिस्थितियों के आधार पर, यह कुछ क्षमताओं के ट्रांसफार्मर के नो-लोड एक्साइटिंग करंट को स्विच कर सकता है।
मीडियम-वोल्टेज आइसोलेटर्स के प्रकार
मीडियम-वोल्टेज आइसोलेटर्स को इंस्टॉलेशन विधियों के आधार पर आउटडोर और इनडोर प्रकारों में विभाजित किया जा सकता है:
- आउटडोर मीडियम-वोल्टेज आइसोलेटर्स: हवा, बारिश, बर्फ, गंदगी, संक्षेपण, बर्फ और ठंढ जैसे प्राकृतिक कारकों को झेलने में सक्षम, बाहरी प्लेटफार्मों पर स्थापना के लिए उपयुक्त।
- इनडोर मीडियम-वोल्टेज आइसोलेटर्स: इनडोर वातावरण के लिए उपयुक्त, आमतौर पर उच्च इन्सुलेशन प्रदर्शन की आवश्यकता होती है।
इन्सुलेशन समर्थन की संरचना के आधार पर, उन्हें आगे विभाजित किया जा सकता है:
- सिंगल-कॉलम आइसोलेशन स्विच: विद्युत इन्सुलेशन के रूप में ओवरहेड बसबार के नीचे सीधे ऊर्ध्वाधर स्थान का उपयोग करें, स्थान की बचत करें, कनेक्टिंग कंडक्टरों को कम करें, और स्पष्ट डिस्कनेक्शन स्थिति प्रदान करें, विशेष रूप से अल्ट्रा-हाई वोल्टेज ट्रांसमिशन के लिए उपयुक्त।
- डबल-कॉलम आइसोलेशन स्विच: उच्च वर्तमान मांगों के लिए उपयुक्त, अधिक स्थिरता प्रदान करता है।
- थ्री-कॉलम आइसोलेशन स्विच: अधिक जटिल बिजली प्रणालियों के लिए उपयुक्त, बेहतर भार क्षमता और विश्वसनीयता प्रदान करता है।
1：सुरक्षा अलगाव कार्य - विद्युत उपकरण रखरखाव के दौरान, यह रखरखाव कर्मियों की सुरक्षा सुनिश्चित करने के लिए एक स्पष्ट विद्युत अंतराल और वियोग बिंदु प्रदान करता है।
2：परिचालन सीमाएं - आइसोलेटिंग स्विच को लोड के तहत संचालित नहीं किया जा सकता है; इसका उपयोग लोड करंट या शॉर्ट-सर्किट करंट को तोड़ने या बंद करने के लिए नहीं किया जाना चाहिए। आर्क-बुझाने वाले कक्ष से सुसज्जित आइसोलेटिंग स्विच छोटे भार और अनलोडेड लाइनों के तहत काम कर सकते हैं।
पावर-ऑन ऑपरेशन: पहले आइसोलेटिंग स्विच को बंद करें, फिर सर्किट ब्रेकर या लोड स्विच को बंद करें।
पावर-ऑफ ऑपरेशन: पहले सर्किट ब्रेकर या लोड स्विच खोलें, फिर आइसोलेटिंग स्विच खोलें।
आइसोलेटिंग स्विच का चयन करते समय, सुनिश्चित करें कि इसका रेटेड वोल्टेज, रेटेड करंट, डायनेमिक स्टेबिलिटी करंट और थर्मल स्टेबिलिटी करंट एप्लिकेशन की आवश्यकताओं को पूरा करते हैं। आइसोलेटिंग स्विच की प्राथमिक भूमिका बिना लोड करंट वाले सर्किट को डिस्कनेक्ट करना है, जिससे सुरक्षित रखरखाव संभव हो सके। आइसोलेटिंग स्विच को संचालित करने से पहले, सुनिश्चित करें कि सर्किट ब्रेकर ने सर्किट को डिस्कनेक्ट कर दिया है।
आइसोलेटिंग स्विच में कोई विशेष आर्क-बुझाने वाला उपकरण नहीं है; उपकरण और कर्मियों की सुरक्षा सुनिश्चित करने के लिए इसे लोड या शॉर्ट-सर्किट स्थितियों में संचालित न करें।
 |
 |
 |

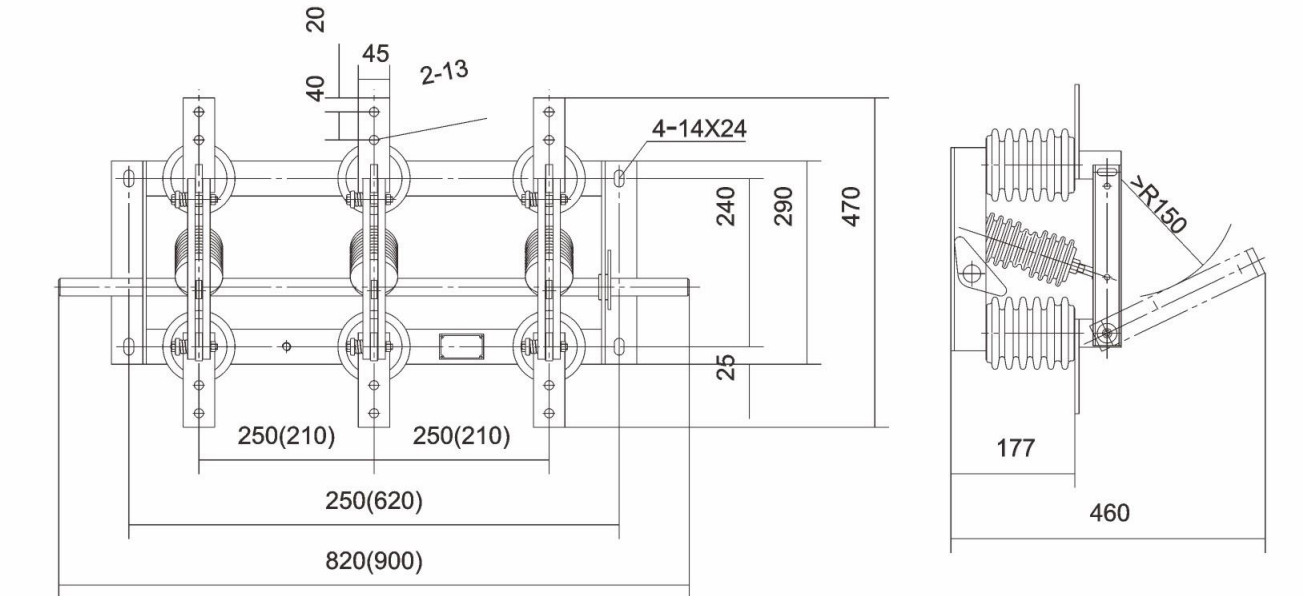

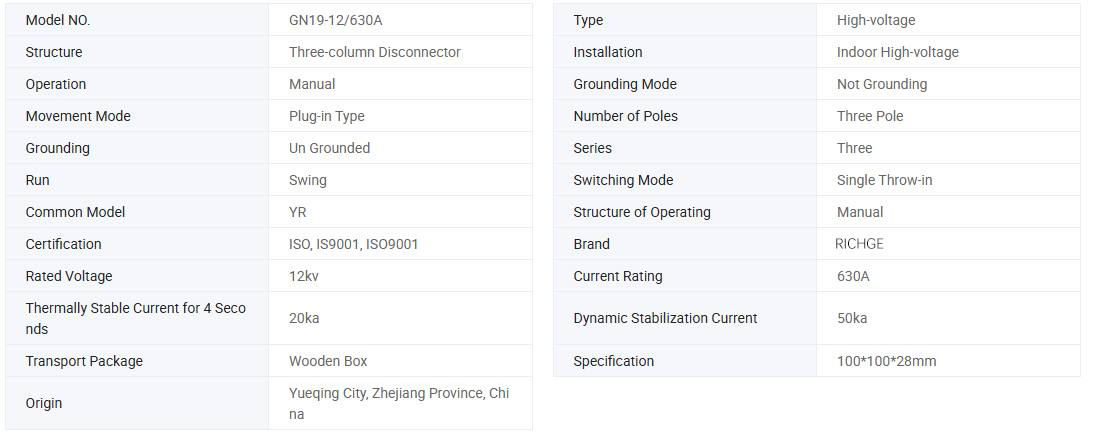

| नमूना |
रेटेड वोल्टेज (केवी) |
वर्तमान मूल्यांकित (ए) |
रेटेड कम समय में करंट झेलने वाला (/4एस) |
रेटेड शिखर धारा का सामना करता है (द) |
| जीएन19-12/400-12.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12/630-20 |
12 | 630 | 20 | 50 |
| GN19-12/1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12/1250-31.5 |
12 | 1250 | 31.5 | 80 |
| GN19-12C/400-12.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12C/630-20 |
12 | 630 | 20 | 50 |
| GN19-12C/1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12C/1250-31.5 |
12 | 1250 | 31.5 | 80 |
1.परिवेश तापमान की ऊपरी सीमा +40℃, निचली सीमा -l0℃, नोट: -25℃ पर भंडारण और परिवहन की अनुमति दें
2. ऊंचाई 1000 मीटर से अधिक नहीं
3. सापेक्ष आर्द्रता: दैनिक औसत 95% से अधिक नहीं, मासिक औसत 90% से अधिक नहीं
4. जल वाष्प दबाव: दैनिक औसत 2.2 × 10-3 एमपीए से अधिक नहीं है, मासिक औसत 1.8 × 10-3 एमपीए से अधिक नहीं है
5. आसपास की हवा संक्षारक या ज्वलनशील गैसों, जल वाष्प और अन्य स्पष्ट प्रदूषण से मुक्त होनी चाहिए।
6. कोई नियमित और हिंसक कंपन नहीं.
नोट: यदि समस्या उपरोक्त शर्तों के अनुरूप नहीं है तो कृपया समस्या के समाधान के लिए निर्माता से परामर्श लें
● OEM और ODM स्वीकार करें: हाँ
●प्रमाणपत्र: सीई, परीक्षण रिपोर्ट
●उत्पादन समय: 7~12 कार्य दिवस
●वारंटी अवधि: 12 महीने
●डिलीवरी का समय: 15 दिन
●इस स्विच को ऑर्डर करते समय, कृपया मॉडल विनिर्देश, रेटेड वोल्टेज, रेटेड वर्तमान और अन्य तकनीकी डेटा इंगित करें।
●यदि विशेष आवश्यकताएं हैं, तो आप उन्हें हल करने के लिए हमसे बातचीत कर सकते हैं।
