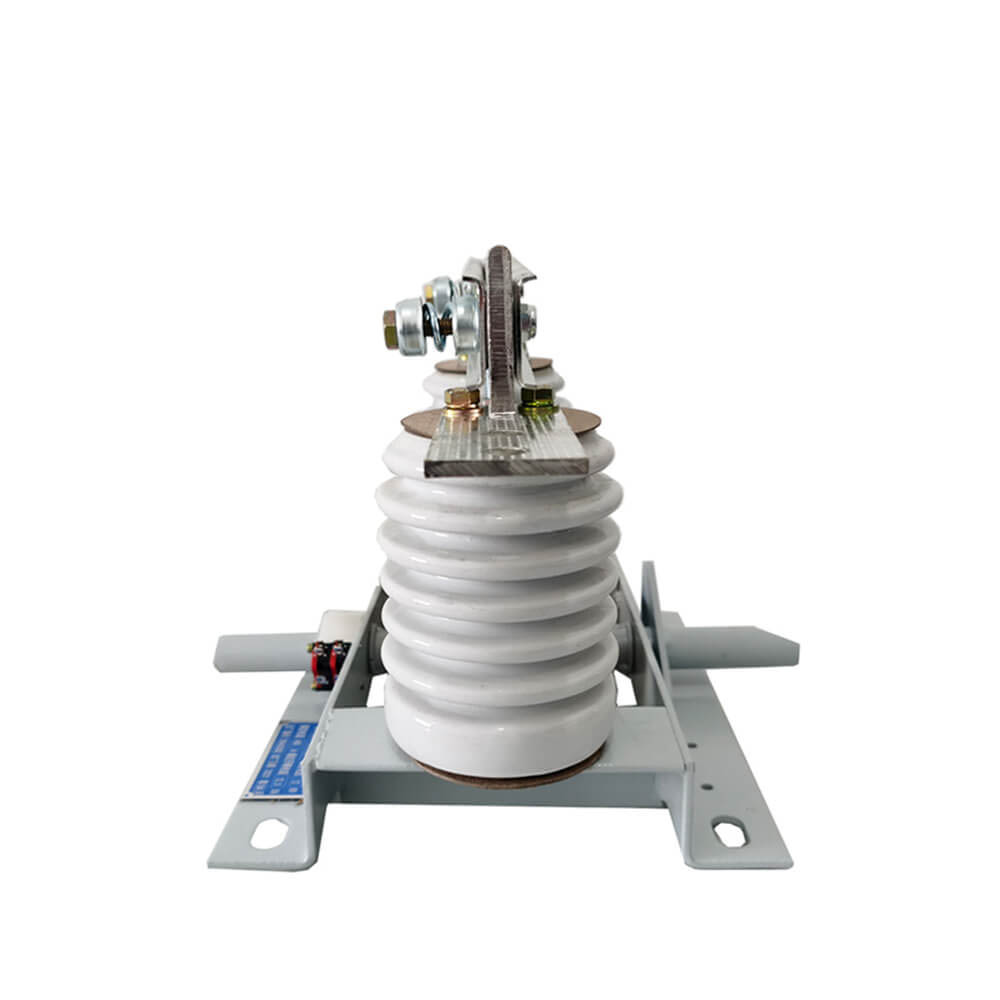

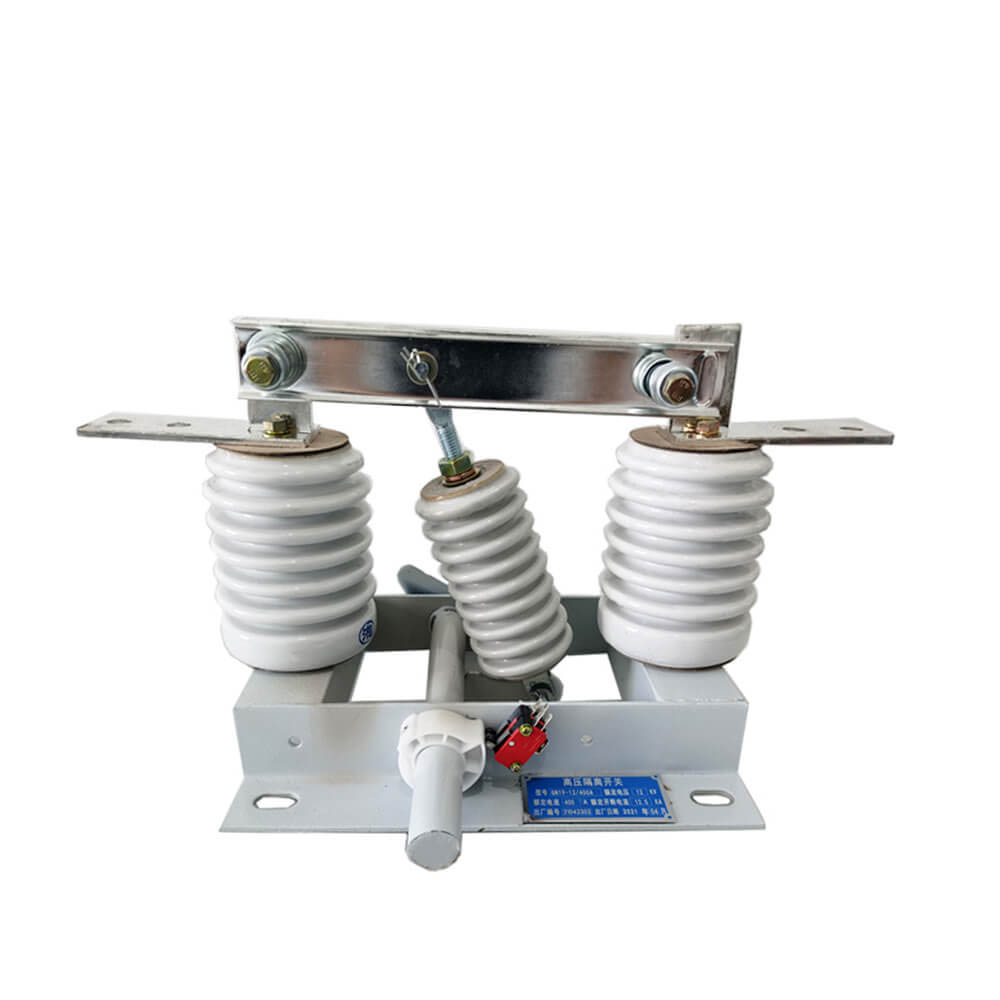

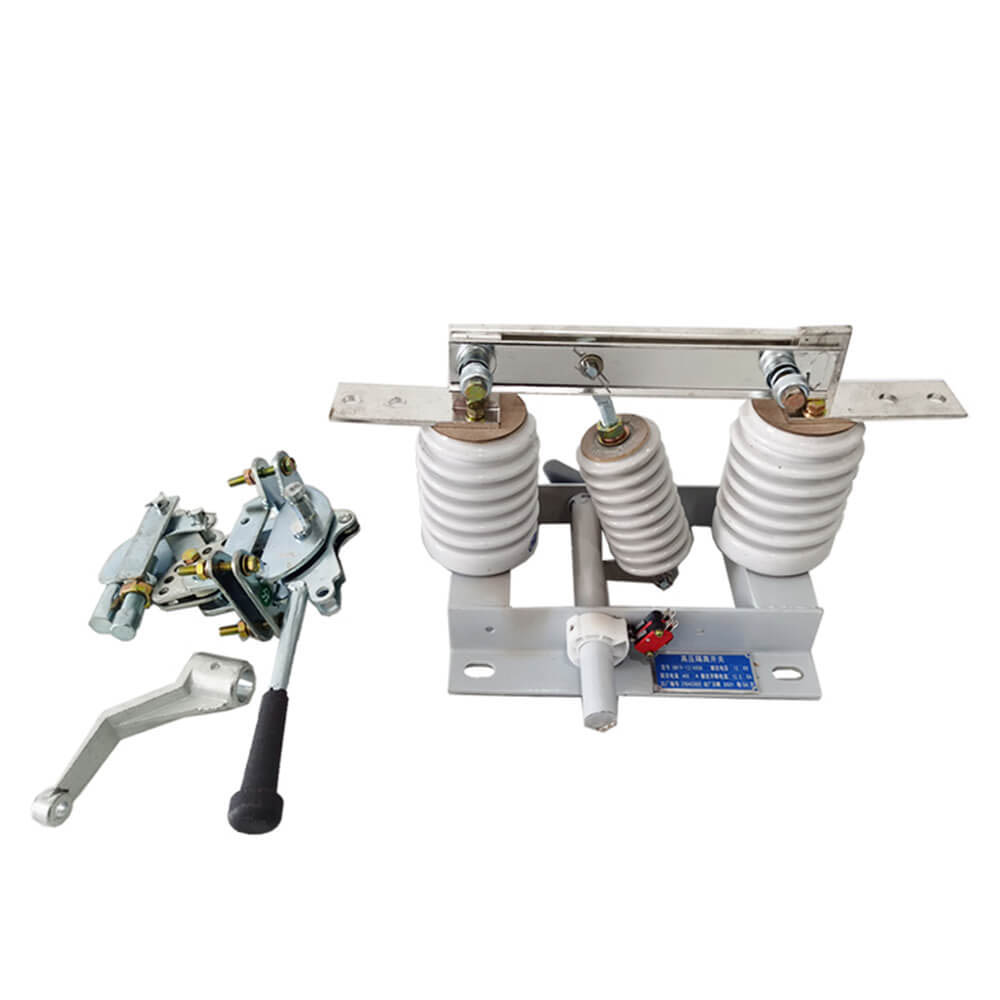

GN19-12/400, 630, 1000, 1250 प्रकार के डिस्कनेक्ट स्विच का प्रवाहकीय भाग प्रत्येक चरण के लिए दो स्तंभ इंसुलेटर द्वारा आधार पर तय किया गया है। (GN19-12C/400, 630, 1000, 1250 प्रकार में एक स्तंभ इन्सुलेटर और एक चीनी मिट्टी के आवरण इन्सुलेटर होता है।) तीन चरण समानांतर में स्थापित होते हैं, और प्रवाहकीय भाग में संपर्क चाकू और संपर्क धारकों (या प्रवाहकीय छड़) के स्थिर संपर्क होते हैं। संपर्क चाकू के प्रत्येक चरण को टाई इंसुलेटर, टाई इंसुलेटर के मध्य से जोड़ा जाता है और जुड़े स्पिंडल के आधार पर स्थापित किया जाता है। स्पिंडल हैंडल के माध्यम से कनेक्टिंग रॉड (उपयोगकर्ता द्वारा प्रदान की गई) और CS6-1 प्रकार की चलती तंत्र से जुड़ा हुआ है। कनेक्टिंग संपर्क चाकू दो स्लॉटेड तांबे की प्लेटों से बना है, जो न केवल नीचे के तापमान को कम करने के लिए संपर्क चाकू के गर्मी अपव्यय क्षेत्र को बढ़ाता है, बल्कि संपर्क चाकू की यांत्रिक शक्ति में भी सुधार करता है, ताकि स्विच की गतिशील स्थिरता में सुधार हो। संपर्क चाकू का एक सिरा बोल्ट (शॉ की कार) द्वारा संपर्क ब्लॉक (या प्रवाहकीय रॉड पर) पर लगाया जाता है। GN19-12/1000, 1250 चुंबकीय लॉकिंग प्लेट की स्थापना के साथ संपर्क में, पीइसका उद्देश्य क्या है?ई चुंबकीय लॉकिंग प्लेट है कि जब एक बड़े शॉर्ट-सर्किट धारा के बीच दो नाली संपर्क चाकू को बढ़ाने के लिए | आकर्षण। GN19-12/400, 630 डिस्कनेक्ट स्विच में करंट के माध्यम से एक छोटी सी सीमा होती है, इसलिए चुंबकीय लॉकिंग प्लेट जोड़ने की कोई आवश्यकता नहीं है।
 |
 |
 |

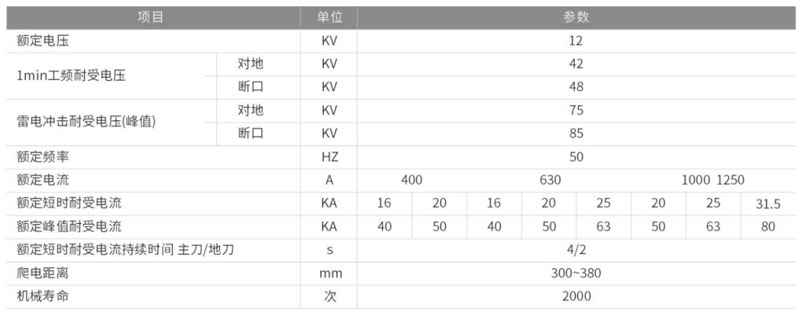

| नमूना |
रेटेड वोल्टेज (केवी) |
वर्तमान मूल्यांकित (ए) |
रेटेड कम समय में करंट झेलने वाला (/4एस) |
रेटेड शिखर धारा का सामना करता है (द) |
| जीएन19-12/400-12.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12/630-20 |
12 | 630 | 20 | 50 |
| GN19-12/1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12/1250-31.5 |
12 | 1250 | 31.5 | 80 |
| GN19-12C/400-12.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12C/630-20 |
12 | 630 | 20 | 50 |
| GN19-12C/1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12C/1250-31.5 |
12 | 1250 | 31.5 | 80 |
1. परिवेश के तापमान की ऊपरी सीमा +40℃, निचली सीमा -l0℃, नोट: -25℃ पर भंडारण और परिवहन की अनुमति दें
2. ऊंचाई 1000 मीटर से अधिक नहीं
3. सापेक्ष आर्द्रता: दैनिक औसत 95% से अधिक नहीं, मासिक औसत 90% से अधिक नहीं
4. जल वाष्प दबाव: दैनिक औसत 2.2 × 10-3 एमपीए से अधिक नहीं है, मासिक औसत 1.8 × 10-3 एमपीए से अधिक नहीं है
5. आसपास की हवा संक्षारक या ज्वलनशील गैसों, जल वाष्प और अन्य स्पष्ट प्रदूषण से मुक्त होनी चाहिए।
6. कोई नियमित और हिंसक कंपन नहीं.
नोट: यदि समस्या उपरोक्त शर्तों के अनुरूप नहीं है तो कृपया समस्या के समाधान के लिए निर्माता से परामर्श लें
● OEM और ODM स्वीकार करें: हाँ
●प्रमाणपत्र: सीई, परीक्षण रिपोर्ट
●उत्पादन समय: 7~12 कार्य दिवस
●वारंटी अवधि: 12 महीने
●डिलीवरी का समय: 15 दिन
●इस स्विच को ऑर्डर करते समय, कृपया मॉडल विनिर्देश, रेटेड वोल्टेज, रेटेड वर्तमान और अन्य तकनीकी डेटा इंगित करें।
●यदि विशेष आवश्यकताएं हैं, तो आप उन्हें हल करने के लिए हमसे बातचीत कर सकते हैं।
