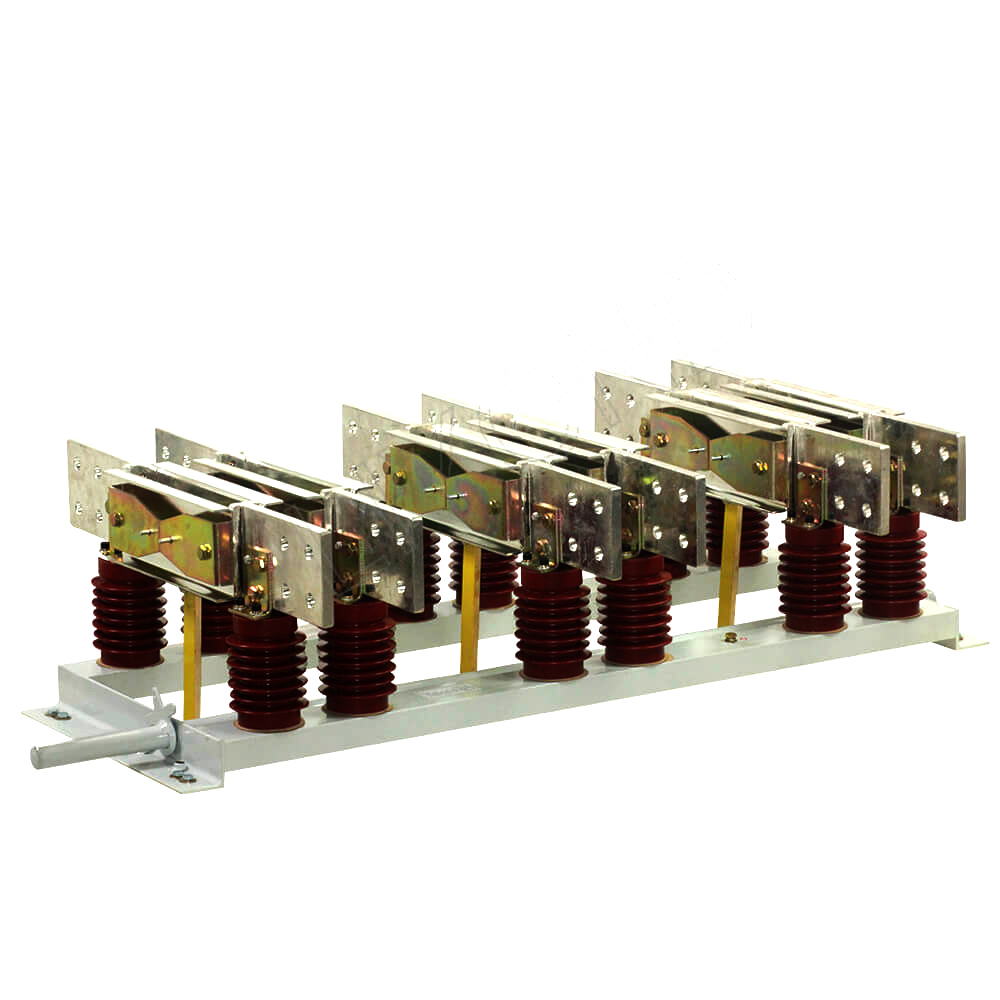

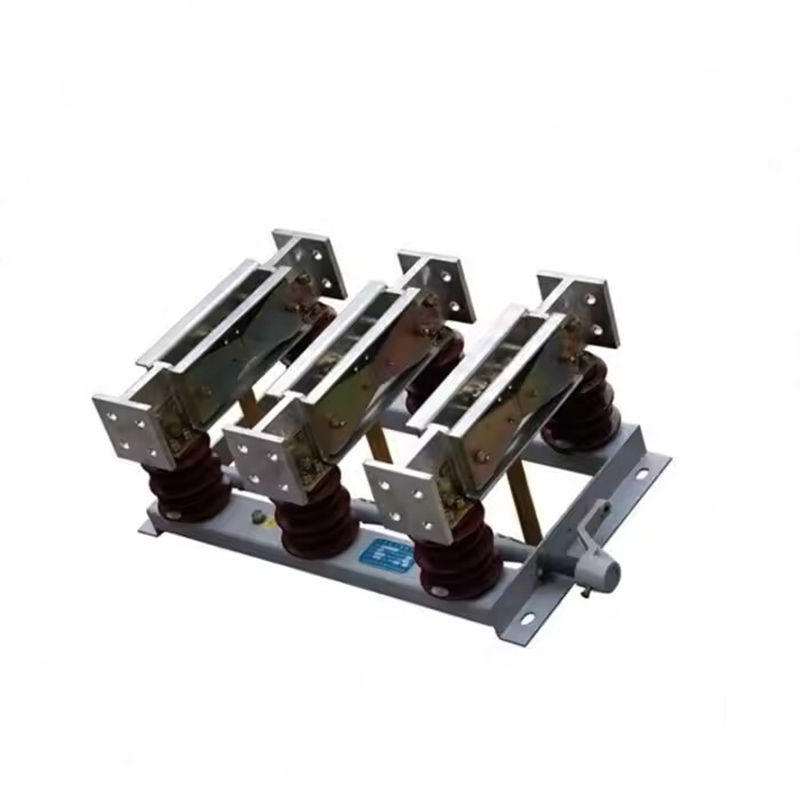

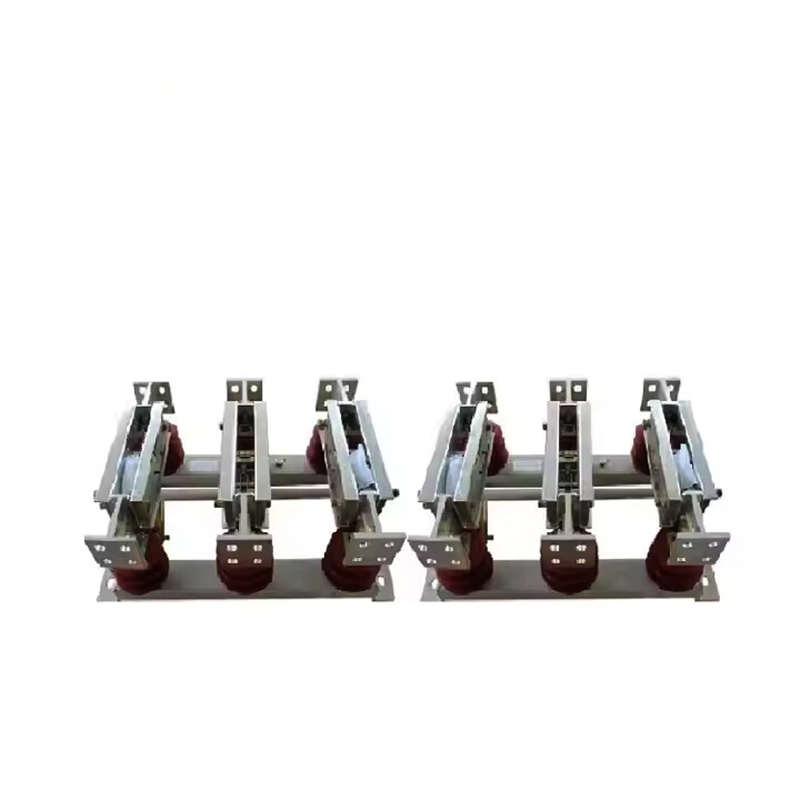

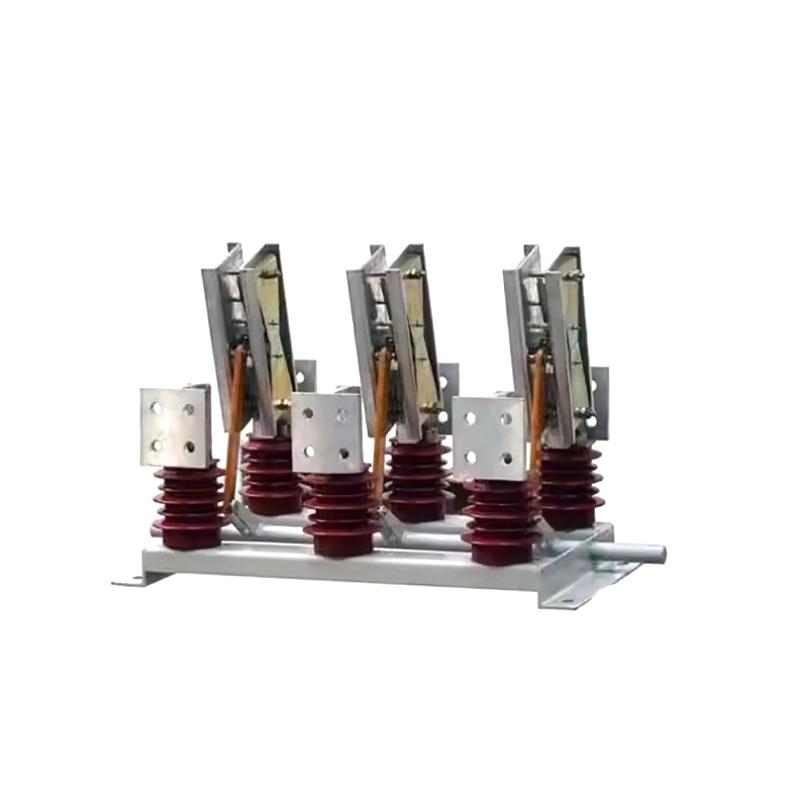

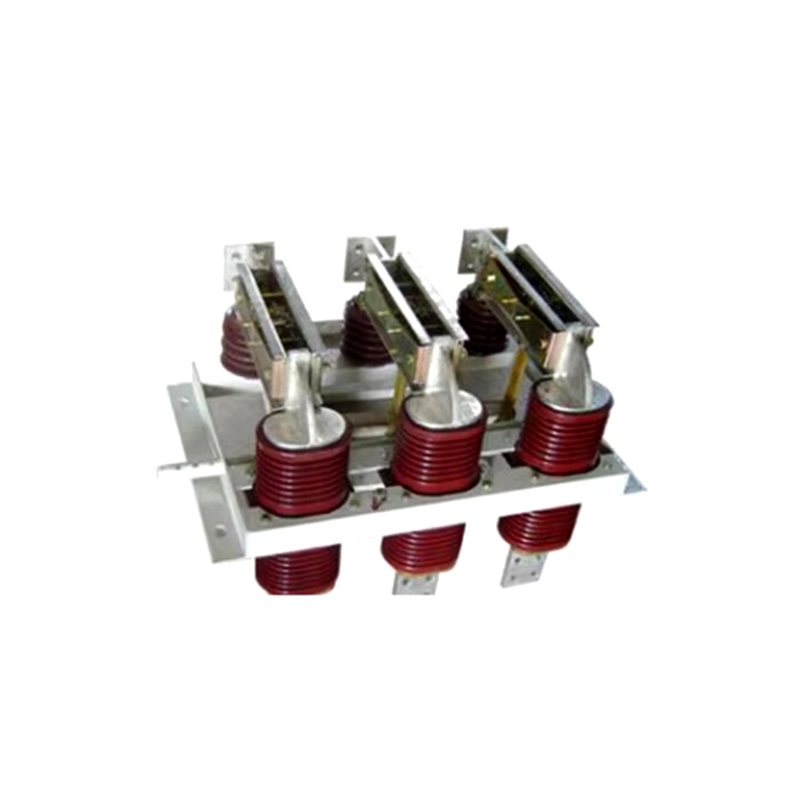

    GN22-12 (C) (D) श्रृंखला इनडोर हाई-वोल्टेज डिस्कनेक्टर हाई-वोल्टेज स्विचगियर का उपयोग 12kV, 50Hz और उससे नीचे के रेटेड वोल्टेज वाले पावर सिस्टम में वोल्टेज के तहत लाइनों को कनेक्ट करने, डिस्कनेक्ट करने या परिवर्तित करने के लिए किया जाता है, लेकिन कोई लोड नहीं होता है।

मिलान तंत्र: CS6-1, CS6-2 और अन्य मैनुअल ऑपरेटिंग तंत्र से सुसज्जित, और इलेक्ट्रिक ऑपरेटिंग तंत्र का भी उपयोग किया जा सकता है।

   स्विचों की यह श्रृंखला CS6-2 मैनुअल ऑपरेटिंग मैकेनिज्म या इलेक्ट्रिक ऑपरेटिंग मैकेनिज्म द्वारा संचालित होती है, और इसे डिस्कनेक्टर के बाईं या दाईं ओर स्थापित किया जा सकता है।

संरचनात्मक विशेषताएं

यह उत्पाद तीन-चरण सामान्य तल चाकू संरचना के साथ एक उच्च-वर्तमान पृथक स्विच है। यह बंद करने और संपर्क करने की दो-चरणीय क्रिया के साथ एक यांत्रिक लॉकिंग प्रोटोटाइप को अपनाता है, जिससे पहनने-मुक्त संपर्क, छोटे परिचालन बल, उच्च संपर्क दबाव और अच्छी गतिशील थर्मल स्थिरता प्राप्त होती है।

आवेदन क्षेत्र:

स्विचगियर सिस्टम: विद्युत सर्किट को अलग करने और सुरक्षा के लिए धातु-संलग्न स्विचगियर में उपयोग किया जाता है।

बिजली वितरण उपकरण: बिजली सबस्टेशनों में उपयोग के लिए आदर्श, रखरखाव के दौरान सर्किट का सुरक्षित अलगाव सुनिश्चित करना।

इलेक्ट्रिक पावर प्लांट: इनडोर अनुप्रयोगों में उपयोग किया जाता है जहां सुरक्षित संचालन और रखरखाव के लिए उच्च वोल्टेज विद्युत अलगाव की आवश्यकता होती है।

ट्रांसफार्मर स्टेशन: ट्रांसफार्मर सर्किट के सुरक्षित अलगाव के लिए ट्रांसफार्मर सबस्टेशनों में लागू किया जाता है।

नवीकरणीय ऊर्जा प्रतिष्ठान: रखरखाव के दौरान सुरक्षा और अलगाव के लिए ऊर्जा भंडारण या सौर और पवन फार्म जैसी नवीकरणीय ऊर्जा प्रणालियों में उपयोग किया जा सकता है।

उपयोग के लिए पर्यावरणीय स्थितियाँ

1.परिवेश वायु तापमान: -15℃~40℃, दैनिक औसत तापमान ≦35℃.

2.ऊंचाई ≦1000 मी.

3.तापमान की स्थिति:

दैनिक औसत सापेक्ष आर्द्रता ≦95%, दैनिक औसत जल वाष्प दबाव ≦2.2kPa;

मासिक औसत सापेक्ष आर्द्रता ≦90%, मासिक औसत जल वाष्प दबाव ≦1.8kPa।

4.भूकंप की तीव्रता ≦8 डिग्री.

5. आग, विस्फोट के खतरे, गंभीर प्रदूषण, रासायनिक संक्षारण और गंभीर कंपन से रहित स्थान।

नोट: यदि उत्पाद उपयोग की शर्तें उपरोक्त प्रावधानों से अधिक हैं, तो उपयोगकर्ता कंपनी के साथ बातचीत और निर्धारण करेगा।

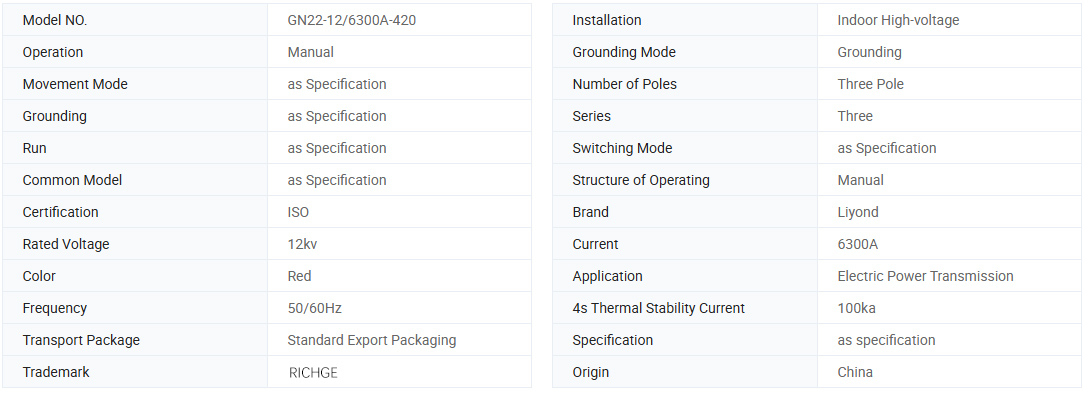

बुनियादी जानकारी.

प्रदर्शन का वर्णन करें

तकनीकी मापदण्ड

नमूना।	रेटेड वोल्टेज	वर्तमान मूल्यांकित	4-सेकंड थर्मल स्थिरता वर्तमान (प्रभावी मूल्य) केए	गतिशील स्थिरता धारा (शिखर मान) kA
जीएन22-12(सी)(डी)/2000ए	12	2000	50	100
जीएन22- 12(सी)(डी)/2500ए	12	2500	50	125
जीएन22-12(सी)(डी)/3150ए	12	3150	50	125
जीएन22- 12(सी)(डी)/4000ए	12	4000	50	125
जीएन22-12(सी)(डी)/5000ए	12	5000	100	250
जीएन22- 12(सी)(डी)/6300ए	12	6300	100	250
जीएन22- 12(सी)(डी)/8000ए	12	8000	100	250

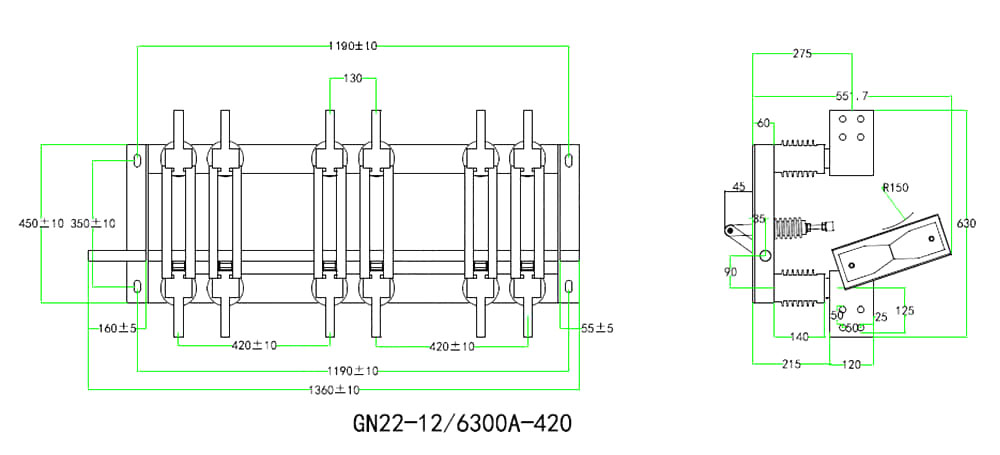

आयामी ड्राइंग संदर्भ (6300ए)
