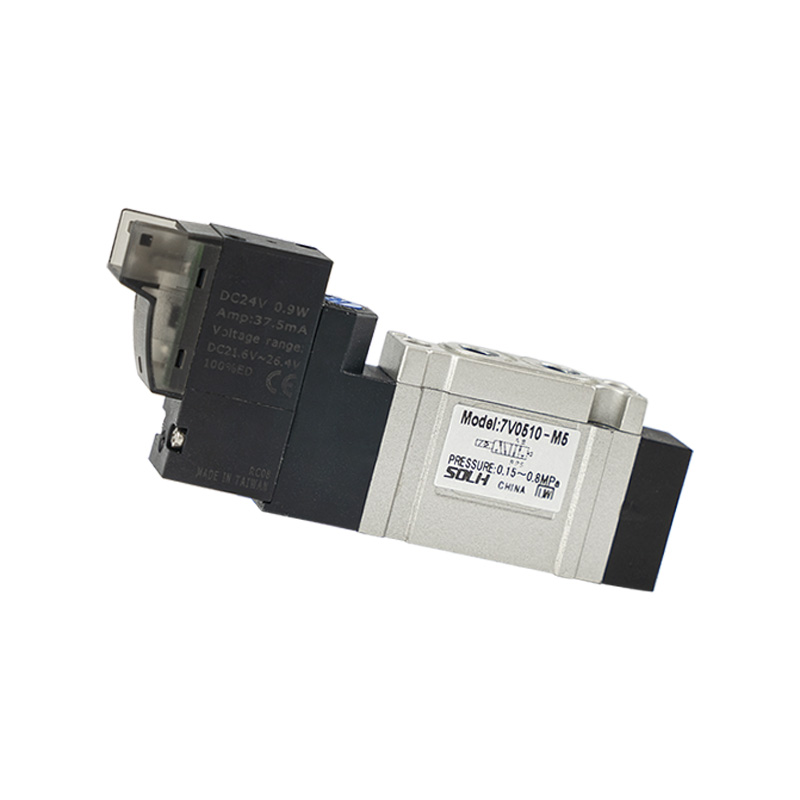

SOLH 7V श्रृंखला एक कॉम्पैक्ट पायलट-संचालित दिशात्मक सोलनॉइड वाल्व है जो 5/2-वे और 5/3-वे फ़ंक्शन को कवर करता है, जिसे विशेष रूप से सामान्य मानक वायवीय सर्किट के लिए डिज़ाइन किया गया है। अनुकूलित प्रवाह चैनल के साथ आंतरिक केंद्रीकृत निकास संरचना को अपनाते हुए, यह उल्लेखनीय बड़ी प्रवाह क्षमता, तेज़ स्विचिंग प्रतिक्रिया और कम बिजली की खपत प्रदान करता है। इसे कई सिलेंडरों के केंद्रीकृत नियंत्रण के लिए स्टैंडअलोन या मैनिफोल्ड वाल्व बैंकों में इकट्ठा किया जा सकता है।
1. पोर्ट और स्थिति फ़ंक्शन परिभाषा：
1.1 5/2 वे सोलनॉइड वाल्व: 1 इनलेट पी, 2 वर्किंग पोर्ट ए/बी, 2 एग्जॉस्ट पोर्ट आर/एस
- 10 प्रत्यय: सिंगल कॉइल सिंगल सोलनॉइड स्प्रिंग रिटर्न
-- 20 प्रत्यय: डबल कॉइल डबल सोलनॉइड लैचिंग प्रकार
1.2 5/3 वे डबल कॉइल सोलेनॉइड वाल्व (3 केंद्र मुख्य कार्य)
- 30C केंद्र बंद: क्लैंपिंग होल्डिंग के लिए सिलेंडर दबाव को लॉक करने के लिए सभी पोर्ट मध्य स्थिति में पूरी तरह से सील कर दिए गए हैं
-- 30ई सेंटर एग्जॉस्ट: अवशिष्ट दबाव को सुरक्षित रूप से जारी करने के लिए ए और बी एग्जॉस्ट आर/एस से जुड़े हुए हैं
-- 30पी केंद्र दबाव आपूर्ति: पी ए और बी दोनों से जुड़ा है, सिलेंडर के दोनों तरफ हवा का दबाव बनाए रखता है
2. ड्राइव और संरचनात्मक सुविधा
- ड्राइव प्रकार: पायलट संचालित डिजाइन, कम स्टार्टअप दबाव, अल्ट्रा-फास्ट प्रतिक्रिया और बड़े प्रवाह आउटपुट
- आंतरिक केंद्रीकृत निकास: पायलट हवा मुख्य निकास बंदरगाहों आर/एस के माध्यम से समान रूप से समाप्त हो जाती है, बिखरे हुए पायलट निकास के बिना साफ सुथरी पाइपिंग
|
शृंखला कोड |
पोर्ट आकार |
प्रभावी क्रॉस सेक्शन क्षेत्र |
सीवी प्रवाह गुणांक |
| 7V0500 |
M5×0.8 |
3.4 मिमी² |
0.20 |
| 7V100 |
1/8" (06) |
8.0 मिमी² |
0.47 |
| 7V200 |
1/4" (08) |
16.0 मिमी² |
0.94 |
| 7V300 |
3/8" (10) |
22.0 मिमी² |
1.30 |
-- ऑपरेटिंग दबाव रेंज: 0.15 ~ 0.8 एमपीए
-- प्रमाण परीक्षण दबाव: 1.2 एमपीए
- ऑपरेटिंग तापमान: -20℃ ~ +70℃ (हवा की आपूर्ति में कोई आइसिंग नहीं)
- स्विचिंग प्रतिक्रिया समय: ≤50 एमएस
- अधिकतम ऑपरेटिंग आवृत्ति: 5 हर्ट्ज
- कुंडल बिजली की खपत: डीसी = 0.7W; एसी = 1.1वीए
- मानक वोल्टेज विकल्प
डीसी: 12वी(एफ), 24वी(बी)
एसी: 110V(सी), 220V(ए)
- सुरक्षा ग्रेड: IP40 धूल प्रतिरोधी
- वाल्व बॉडी सामग्री: डाई-कास्ट एल्यूमीनियम मिश्र धातु

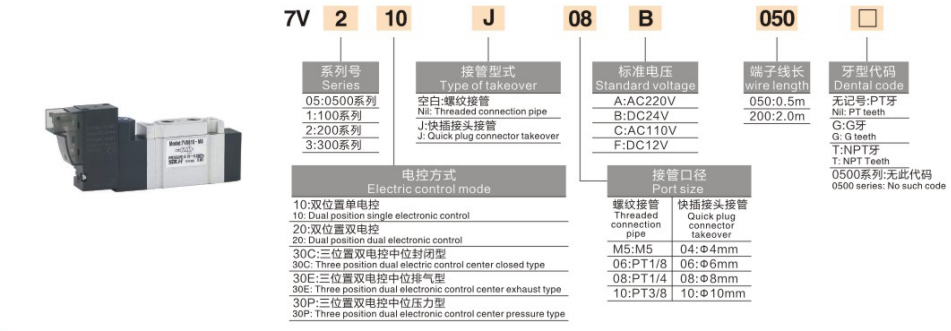

1. उदाहरण मॉडल: 7V210J08B050
-- 7वी: पायलट संचालित 5/2 और 5/3 कॉम्पैक्ट सोलनॉइड वाल्व के लिए श्रृंखला कोड
- 2: आकार कोड (2 = 7वी200 श्रृंखला, 1/4" पोर्ट)
-- 10/20/30सी/30ई/30पी: सर्किट फ़ंक्शन
10=5/2 एकल कुंडल; 20=5/2 डबल कॉइल; 30 श्रृंखला = 5/3 तीन-स्थिति
- जे: पोर्ट कनेक्शन फॉर्म; जे = पुश-इन त्वरित फिटिंग, रिक्त = मानक थ्रेड पोर्ट
-- 08: पोर्ट आकार कोड (08 = 1/4")
- बी: कॉइल वोल्टेज कोड (बी=डीसी24वी, ए=एसी220वी)
-- 050: केबल लंबाई कोड (050 = 0.5 मीटर केबल)
1. 5/2 दो-स्थिति श्रृंखला
- सिंगल कॉइल स्प्रिंग रिटर्न: 7V110-06 (1/8", DC24V)
- डबल कॉइल लैचिंग: 7V220-08 (1/4", AC220V)
2. 5/3 तीन-स्थिति श्रृंखला
- केंद्र बंद दबाव होल्डिंग: 7V130C-06
- केंद्र निकास दबाव रिलीज: 7V230E-08
- सेंटर डुअल पोर्ट प्रेशराइज्ड: 7V330P-10
1. उन्नत उच्च प्रवाह प्रदर्शन
- अनुकूलित आंतरिक सुव्यवस्थित धावक डिजाइन, पारंपरिक 4V श्रृंखला सोलनॉइड वाल्व की तुलना में प्रवाह क्षमता लगभग 30% बढ़ गई, जिससे तेज सिलेंडर विस्तार और वापसी गति का एहसास हुआ।
2. लचीली बहु-दिशा स्थापना और दोहरे पोर्ट विकल्प
- क्षैतिज और ऊर्ध्वाधर माउंटिंग का समर्थन करता है; दो कनेक्शन मोड: तेज़ ट्यूबिंग असेंबली के लिए मानक थ्रेड पोर्ट या त्वरित पुश-इन फिटिंग।
3. मैनिफोल्ड एकीकृत मॉड्यूलर डिजाइन
- मल्टी-स्टेशन मैनिफोल्ड वाल्व बेस के साथ संगत, कैबिनेट स्थापना स्थान को बचाने और मुख्य वायु पाइपिंग लेआउट को सरल बनाने के लिए कई वाल्व एक साथ रखे गए हैं।
4. अल्ट्रा-लो पावर कॉइल
- कम वाट क्षमता वाला कॉइल डिज़ाइन गर्मी उत्पादन को कम करता है, जो कम ऊर्जा खपत के साथ दीर्घकालिक निरंतर ऊर्जावान कार्य स्थितियों के लिए उपयुक्त है।
5. अल्ट्रा-लंबी सेवा जीवन काल
- सटीक आंतरिक स्पूल और सीलिंग संरचना, न्यूनतम रखरखाव के साथ लाखों स्विचिंग चक्रों तक स्थिर प्रदर्शन।
SOLH 7V कॉम्पैक्ट पायलट-संचालित सोलनॉइड वाल्व M5~3/8" पूर्ण पोर्ट आकार के साथ पूर्ण 5/2 सिंगल/डबल कॉइल और 5/3 तीन केंद्र फ़ंक्शन वेरिएंट को कवर करता है, जिसमें पारंपरिक 4V श्रृंखला की तुलना में 30% अधिक प्रवाह, कम बिजली की खपत और सभी मानक स्वचालित वायवीय सर्किट के लिए सार्वभौमिक दिशात्मक नियंत्रण वाल्व के रूप में कई गुना स्टैकेबल डिज़ाइन शामिल है।
