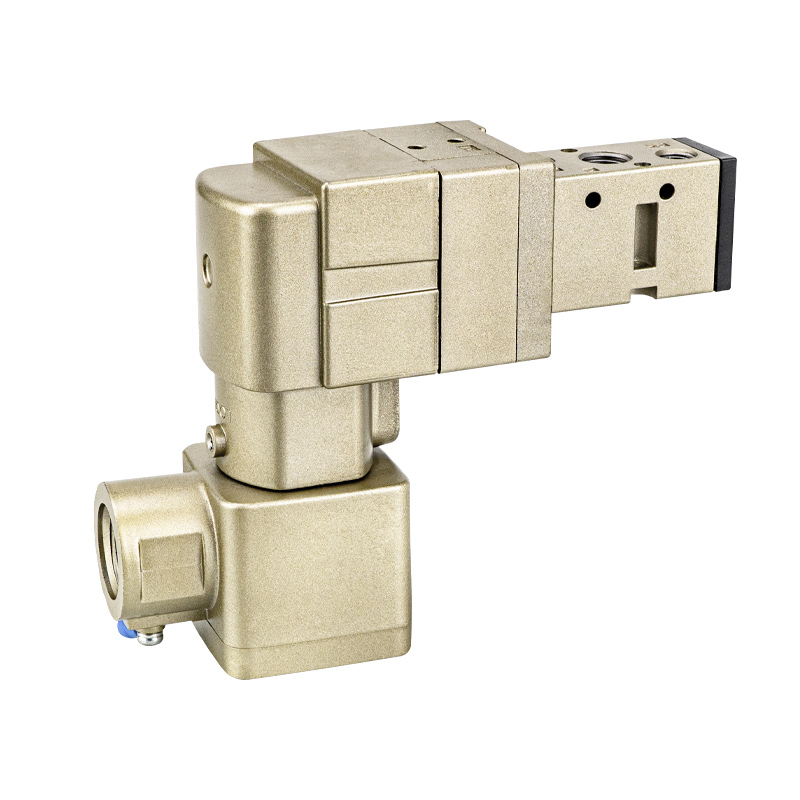

50-वीएफई / 50-वीपीई श्रृंखला पायलट संचालित विस्फोट-प्रूफ सोलनॉइड वाल्व

ब्रांड:रिचगे टेक्नोलॉजी द्वारा एसओएलएच

 I. उत्पाद अवलोकन

     SOLH 50 श्रृंखला एक फ्लेमप्रूफ पायलट-संचालित विस्फोट-प्रूफ सोलनॉइड वाल्व उत्पाद लाइन है जो दो मुख्य मॉडलों में विभाजित है:

     --50-वीएफई: 5/2-वे फ्लेमप्रूफ सोलनॉइड वाल्व

     --50-वीपीई: 3/2-वे फ्लेमप्रूफ सोलनॉइड वाल्व

     पूरी श्रृंखला को IPX6 वॉटरप्रूफ और डस्टप्रूफ रेटिंग के साथ Ex d Ⅱ BT4 फ्लेमप्रूफ सर्टिफिकेशन, अनिवार्य चीन Ex-CCC विस्फोट-प्रूफ प्रमाणीकरण और अंतर्राष्ट्रीय TIIS विस्फोट-प्रूफ अनुमोदन के साथ प्रमाणित किया गया है। यह ज़ोन 1 और ज़ोन 2 के ज्वलनशील और विस्फोटक गैस वातावरण के लिए उपयुक्त है, जिसमें कोटिंग, लिथियम बैटरी, रसायन, स्याही, धूल पैकेजिंग और तेल और गैस सहायक उपकरण शामिल हैं।

     सभी कॉइल समान 3.5W बिजली की खपत, स्नेहन-मुक्त डिज़ाइन साझा करते हैं, और दो इंस्टॉलेशन फॉर्म का समर्थन करते हैं: व्यक्तिगत थ्रेडेड माउंटिंग और मल्टी-स्टेशन मैनिफोल्ड वाल्व द्वीप।

दो मॉडलों के बीच मुख्य अंतर

     --50-वीएफई: डबल-एक्टिंग सिलेंडरों की द्विदिशात्मक ड्राइव के लिए

     --50-वीपीई: वैक्यूम नकारात्मक दबाव और एकल-अभिनय सिलेंडर सर्किट के साथ संगत

     विस्फोट रोधी आवास और कॉइल दो मॉडलों के बीच पूरी तरह से विनिमेय हैं, जबकि वाल्व वायु मार्ग और मैनिफोल्ड बेस पूरी तरह से गैर-विनिमेय हैं।

2. यूनिवर्सल धमाका-प्रूफ मानक विशिष्टताएँ (दोनों मॉडलों पर लागू)

2.1:विस्फोट सुरक्षा पैरामीटर

     --विस्फोट चिह्न: पूर्व डी Ⅱ बीटी4 जीबी (अधिकतम सतह तापमान टी4: 135℃); वैकल्पिक निम्न-तापमान T5/T6 संस्करण

     --संरक्षण वर्ग: IPX6, पानी के जेट छींटों के प्रति प्रतिरोधी, आर्द्र और धूल भरे कार्यशाला वातावरण में स्थिर

     --प्रमाणीकरण: चीन अनिवार्य एक्स-सीसीसी, जापानी टीआईआईएस, आईईसी अंतरराष्ट्रीय विस्फोट-प्रूफ मानक, आरओएचएस पर्यावरण अनुपालन

     --खतरनाक क्षेत्र: गैस विस्फोट जोन 1, जोन 2; एथिलीन, प्रोपलीन, पेंट विलायक और दहनशील धूल कार्य वातावरण के साथ संगत

     --वायरिंग विकल्प: इलेक्ट्रिक स्पार्क रिसाव को रोकने के लिए टी-टाइप मेटल फ्लेमप्रूफ केबल ग्रंथि, एल-टाइप फ्लेमप्रूफ सॉकेट वायरिंग बॉक्स

     - कुंडल वोल्टेज: DC24V / DC12V, AC220V / AC110V; निरंतर 3.5W कुंडल शक्ति, विस्फोट सुरक्षा के लिए कम ताप उत्पादन

2.2 सामान्य यांत्रिक पैरामीटर

     --कार्यशील माध्यम: शुष्क स्वच्छ संपीड़ित हवा, अक्रिय गैस; वैक्यूम ऑपरेशन केवल 50-वीपीई के लिए उपलब्ध है

     --स्नेहन: स्नेहन मुक्त, एएफसी तेल मुक्त वायु संयोजन इकाई के साथ मिलान; एसी/बीसी ऑयल मिस्ट ट्रिपल इकाइयां वैक्यूम सर्किट के लिए निषिद्ध हैं

     - मैनुअल ओवरराइड: पुश-टाइप मैनुअल पिन, पावर-ऑफ स्थिति के तहत सर्किट परीक्षण के लिए लॉक करने योग्य / गैर-लॉक करने योग्य वैकल्पिक

     --स्थापना: वाल्व को गुरुत्वाकर्षण सीमा के बिना किसी भी कोण पर लगाया जा सकता है

     --अधिकतम स्विचिंग आवृत्ति: 1 हर्ट्ज चक्र; प्रतिक्रिया समय ≤45ms (0.5MPa मानक वायु आपूर्ति के तहत परीक्षण किया गया)

     --ऑपरेटिंग तापमान: T4 संस्करण: -10℃ ~ +50℃; T6 निम्न-तापमान संस्करण: -10℃ ~ +40℃ (आंतरिक आइसिंग की अनुमति नहीं)

3. 50-वीएफई सीरीज 5-पोर्ट विस्फोट-प्रूफ सोलनॉइड वाल्व (50-वीएफई3000/5000 सीरीज)

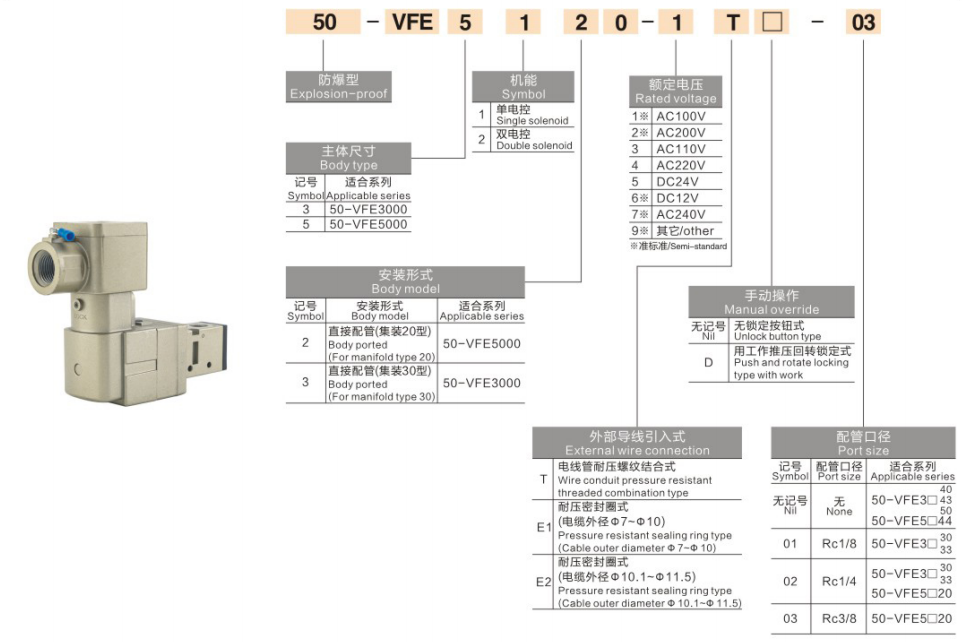

3.1 मॉडल कोड परिभाषा (उदाहरण: 50-VFE51201T)

     --50: फ्लेमप्रूफ श्रृंखला कोड

     --VFE: 5/2-वे इलास्टिक सील पायलट स्पूल वाल्व

     --5: 5000 उच्च प्रवाह विशिष्टता

     --1: सिंगल सोलनॉइड स्प्रिंग रिटर्न

     --2: थ्रेडेड डायरेक्ट माउंटिंग

     --0: मानक विन्यास

     --1: जी1/4 पोर्ट थ्रेड

     --टी: मेटल फ्लेमप्रूफ केबल ग्रंथि

मॉडल उप-विनिर्देश

     --50-वीएफई3000:कॉम्पैक्ट कम प्रवाह, प्रभावी अनुभागीय क्षेत्र 18मिमी², सीवी=1.0, जी1/8 पोर्ट

     --50-वीएफई5000:मुख्यधारा मानक प्रवाह, प्रभावी अनुभागीय क्षेत्र 45 मिमी², सीवी=2.5, जी1/4 मुख्यधारा बंदरगाह

3.2 संरचना एवं वायु सर्किट तर्क (5/2 रास्ता)

    --पोर्ट परिभाषा:पी सप्लाई इनलेट, ए आउटपुट, बी आउटपुट, आर1/आर2 दो स्वतंत्र निकास पोर्ट; मुख्य वाल्व + पायलट वाल्व केंद्रीकृत निकास, वायरिंग लेआउट को सरल बनाने के लिए कोई अलग पायलट निकास पाइपिंग की आवश्यकता नहीं है

     --स्पूल संरचना:पायलट स्पूल इलास्टिक सील; स्पूल को चलाने के लिए आवश्यक न्यूनतम 0.15MPa दबाव अंतर, वैक्यूम नकारात्मक दबाव के तहत स्थानांतरित नहीं हो सकता है

कार्यात्मक मोड

    --गाओले सोलनॉइड (प्रत्यय 1):ऊर्जावान → P→A, B→R2; पावर ऑफ स्प्रिंग रीसेट → P→B, A→R1, वन-वे सिलेंडर रीसेट

    --डबल सोलनॉइड (प्रत्यय 2):लैचिंग मेमोरी फ़ंक्शन, बिजली कटौती के बाद वाल्व की स्थिति बनाए रखता है, लंबे समय तक दबाव रखने वाले क्लैंपिंग स्टेशनों के लिए आदर्श है

3.3 मिलान स्थापना सहायक उपकरण

     --थ्रेडेड माउंटिंग:डायरेक्ट G1/8, G1/4 थ्रेडेड कनेक्शन, KQ2 पुश-इन फिटिंग और PU/PA न्यूमेटिक ट्यूबिंग के साथ संगत

     --मैनिफोल्ड वाल्व द्वीप:समर्पित 5-पोर्ट मैनिफोल्ड बेस 50-VV5FE3 (3000 श्रृंखला के लिए) / 50-VV5FE5 (5000 श्रृंखला के लिए), 10 स्टेशनों तक केंद्रीकृत वायु आपूर्ति का समर्थन करता है; मैनिफोल्ड एयर चैनल केवल वीएफई वाल्व में फिट होते हैं, वीपीई 3-पोर्ट वाल्व के साथ मिश्रित असेंबली निषिद्ध है

3.4 विशिष्ट अनुप्रयोग (केवल डबल-एक्टिंग सिलेंडर सर्किट के लिए)

     - विस्फोट-प्रूफ उत्पादन लाइनों पर डबल-एक्टिंग ट्रांसफर, स्टॉपर, स्टैम्पिंग क्लैंपिंग सिलेंडर

     - रासायनिक पाइपलाइनों के लिए NAMUR वायवीय बॉल वाल्व / बटरफ्लाई वाल्व एक्चुएटर स्विचिंग नियंत्रण

     - कोटिंग और लिथियम बैटरी धूल कार्यशालाओं के लिए केंद्रीकृत वाल्व द्वीप स्वचालन

     --सभी विस्फोट रोधी वायवीय प्रणालियों को द्विदिशीय सिलेंडर विस्तार और वापसी गति की आवश्यकता होती है

3.5 सीमा नोट

     वैक्यूम सर्किट सख्त वर्जित हैं। नकारात्मक दबाव के तहत पर्याप्त दबाव अंतर के बिना, स्पूल स्थानांतरित नहीं हो सकता है, जिससे सक्शन कप हानि और सिलेंडर की खराबी हो सकती है। केवल मानक 0.2~0.9MPa सकारात्मक वायु आपूर्ति के साथ संगत।

4. 50-वीपीई सीरीज 3-पोर्ट धमाका-प्रूफ सोलेनॉइड वाल्व (50-वीपीई500/700 सीरीज)

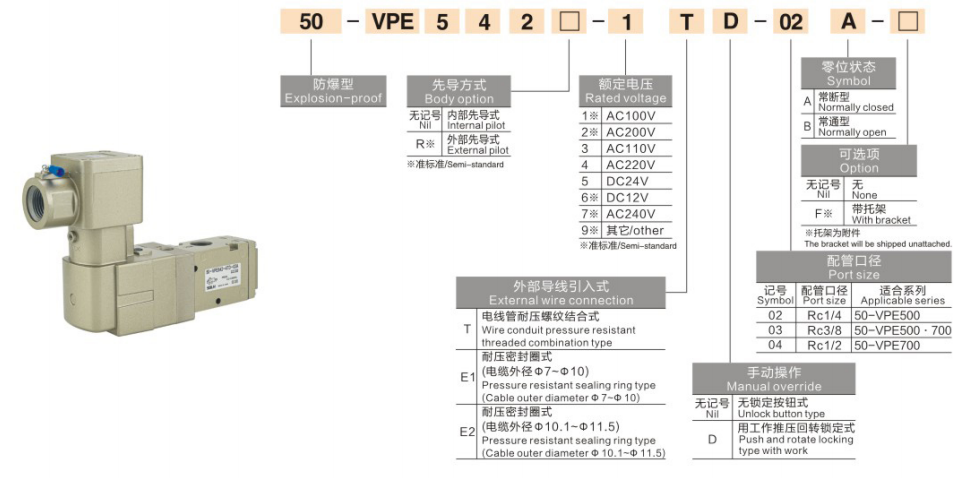

4.1 मॉडल कोड परिभाषा (उदाहरण: 50-VPE54201T)

     --50: फ्लेमप्रूफ श्रृंखला कोड

     --VPE: 3/2-वे इलास्टिक सील पायलट पॉपपेट वाल्व

     --542: वीपी500 विनिर्देश, थ्रेडेड सामान्य रूप से बंद एनसी

     --0: मानक विन्यास

     --1: जी1/4 पोर्ट थ्रेड

     --टी: मेटल फ्लेमप्रूफ केबल ग्रंथि

मॉडल उप-विनिर्देश

     --50-वीपीई500: पारंपरिक वैक्यूम हैंडलिंग के लिए मानक प्रवाह, प्रभावी अनुभागीय क्षेत्र 41.4 मिमी², सीवी=2.3

     --50-वीपीई700: उच्च प्रवाह, प्रभावी अनुभागीय क्षेत्र 72मिमी², सीवी=4.0, बड़ी शीट और मल्टी-होल कार्टन वैक्यूम परिवहन के लिए

4.2 संरचना और एयर सर्किट तर्क (3/2 सामान्य रूप से बंद एनसी, कोई परिवर्तनीय नहीं)

     --पोर्ट परिभाषा: पी सप्लाई इनलेट, ए आउटपुट, आर सिंगल एग्जॉस्ट; स्वतंत्र पायलट निकास पोर्ट पीई। उच्च-धूल विस्फोट-प्रूफ क्षेत्रों में, बाहरी पाइपिंग निकास गैस को सुरक्षित क्षेत्रों में निर्देशित कर सकती है

     --स्पूल संरचना: पायलट हार्ड-सील पॉपपेट प्रकार, शून्य अंतर दबाव स्टार्टअप, -101.2kPa तक पूर्ण वैक्यूम के तहत स्थिर संचालन, वैक्यूम सर्किट के लिए समर्पित फ्लेमप्रूफ वाल्व

एनसी वर्किंग लॉजिक (कोई फ़ंक्शन स्विच करने योग्य नहीं)

     --ऊर्जावान: P वायु आपूर्ति के लिए A से जुड़ा है, R बंद है; वैक्यूम जनरेटर नकारात्मक दबाव पैदा करता है, एकल-अभिनय सिलेंडर फैलता है

     --बिजली बंद: पी कट ऑफ, दबाव राहत के लिए ए स्वचालित रूप से आर से जुड़ा हुआ है; सक्शन कप तत्काल वैक्यूम ब्रेक, सिंगल-एक्टिंग सिलेंडर स्प्रिंग स्वचालित रूप से पीछे हट जाता है। परिचालन सुरक्षा में सुधार के लिए विस्फोट-रोधी उपकरण बंद होने पर वर्कपीस जारी किए जाते हैं

4.3 मिलान स्थापना सहायक उपकरण

     --डायरेक्ट थ्रेडेड माउंटिंग: एम5, जी1/8, जी1/4 थ्रेड पोर्ट, सीधे वैक्यूम जनरेटर के अपस्ट्रीम में स्थापित

     - समर्पित वैक्यूम मैनिफोल्ड द्वीप: स्वतंत्र वायु चैनलों के साथ 3-पोर्ट एक्सक्लूसिव बेस 50-VV3PE, 5-पोर्ट VFE वाल्व के साथ मिश्रित नहीं किया जा सकता है

4.4 मुख्य लाभ (वैक्यूम विस्फोट-प्रूफ सर्किट के लिए केवल अनुरूप फ्लेमप्रूफ वाल्व)

     --शून्य अंतर दबाव स्टार्टअप, वैक्यूम नकारात्मक दबाव और मानक सकारात्मक दबाव दोनों काम करने की स्थिति के साथ संगत

     -बिजली हानि पर स्वचालित दबाव राहत; क्लैम्पिंग की चोट या गिरने के खतरों से बचने के लिए विस्फोट-रोधी उपकरण बंद होने पर वर्कपीस जारी किए जाते हैं

     --अल्ट्रा-लो लीकेज पॉपपेट सील, लंबी अवधि के वैक्यूम सोखना के दौरान कोई सक्शन क्षीणन नहीं

4.5 विशिष्ट अनुप्रयोग

     --विस्फोट-प्रूफ वैक्यूम हैंडलिंग: ZU/ZB वैक्यूम जनरेटर + लिथियम बैटरी, कोटिंग और खाद्य विस्फोट-प्रूफ सामग्री पिकअप के लिए ZPT बफर सक्शन कप

     --लिफ्टिंग, क्लैम्पिंग और इजेक्शन सरल टूलींग के लिए सिंगल-एक्टिंग स्प्रिंग रिटर्न सिलेंडर

     --ज्वलनशील और विस्फोटक कार्यशालाओं में फिल्म, डिब्बों और कांच की शीटों का नकारात्मक दबाव सोखना स्थानांतरण

     --विस्फोट-रोधी उपकरणों के लिए शाखा वायु आपूर्ति कट-ऑफ और रखरखाव दबाव राहत सर्किट

5. तुलना तालिका: 50-वीएफई बनाम 50-वीपीई

6. मानक विस्फोट-रोधी पूर्ण वायवीय सर्किट मिलान

     --सर्किट1: विस्फोट रोधी वैक्यूम हैंडलिंग (50-VPE54201T):  तेल मुक्त विस्फोट-प्रूफ वायु संयोजन AFC2000 → 50-VPE54201T → PU6 ट्यूबिंग → ZU सीधे वैक्यूम जनरेटर + ZPT बफर सक्शन कप

    --सर्किट 2: विस्फोट रोधी डबल सिलेंडर ट्रांसफर (50-VFE51201T):  विस्फोट रोधी एयर ट्रिपल यूनिट AC2000 → 50-VFE51201T 5-पोर्ट वाल्व द्वीप → PU8 ट्यूबिंग → SC/SDA डबल-एक्टिंग विस्फोट प्रूफ सिलेंडर

    --सर्किट 3: विस्फोट-प्रूफ सिंगल-एक्टिंग क्लैंपिंग जिग:  विस्फोट रोधी दबाव नियामक AR → 50-VPE500 → PU4 माइक्रो टयूबिंग → MAL मिनी सिंगल-एक्टिंग सिलेंडर

7. चयन एवं विस्फोट रोधी सुरक्षा संचालन विशिष्टताएँ

    --वैक्यूम सर्किट को केवल 50-वीपीई अपनाना होगा:  50-वीएफई की स्पूल संरचना दबाव अंतर के बिना स्थानांतरित नहीं हो सकती; वैक्यूम सर्किट के लिए इसका उपयोग करने से पूर्ण विफलता होती है और वर्कपीस गिरने से सुरक्षा जोखिम होता है। तेल धुंध जनरेटर के साथ एसी/बीसी ट्रिपल इकाइयां वैक्यूम सिस्टम के लिए सख्ती से प्रतिबंधित हैं, क्योंकि तेल संदूषण वीपीई पॉपपेट को अवरुद्ध कर देगा और रिसाव का कारण बनेगा।

    --डबल-एक्टिंग सिलेंडरों को 50-VFE 5-पोर्ट वाल्व अपनाना होगा:  3-पोर्ट वीपीई केवल एकल वायु आउटपुट प्रदान करता है और सिलेंडर को द्विदिशीय गति को बढ़ाने और वापस लेने का एहसास नहीं करा सकता है; यह 5-पोर्ट वाल्वों को प्रतिस्थापित नहीं कर सकता।

     --कई गुना आधारों की मिश्रित असेंबली निषिद्ध है:  5-पोर्ट वीएफई बेस और 3-पोर्ट वीपीई बेस में स्वतंत्र वायु चैनल उद्घाटन हैं। क्रॉस-इंस्टॉलेशन से पूर्ण सर्किट वायु रिसाव और उपकरण में खराबी हो जाएगी।

    --एमएअनिवार्य विस्फोट प्रूफ वायरिंग नियम:  मूल फैक्ट्री टी-टाइप धातु फ्लेमप्रूफ केबल ग्रंथियों का उपयोग कसकर सीलबंद केबलों के साथ किया जाना चाहिए; वायरिंग बक्सों के अंदर कोई खुला धातु संपर्क नहीं। सामान्य प्लास्टिक सॉकेट के साथ अनधिकृत प्रतिस्थापन निषिद्ध है। यदि पायलट पीई निकास बंदरगाह को बाहरी जल निकासी की आवश्यकता है, तो ज्वलनशील गैस के संचय से बचने के लिए पाइपिंग को निकास गैस को निर्दिष्ट विस्फोट-प्रूफ सुरक्षित क्षेत्रों में ले जाना चाहिए।

    --वायु आपूर्ति फ्रंट-एंड निस्पंदन आवश्यकता:  एएफ/एएफसी एयर फिल्टर (5μm परिशुद्धता) को विस्फोट-रोधी वाल्वों के अपस्ट्रीम में स्थापित किया जाना चाहिए। वाल्व बॉडी में प्रवेश करने वाली धूल और जल वाष्प स्पूल जामिंग का कारण बनेगी, जिससे विस्फोट-प्रूफ काम करने की स्थिति में दहन और विस्फोट का खतरा हो सकता है।

     --रखरखाव एवं ओवरहाल नियम:  रखरखाव के लिए अलग करने से पहले अपस्ट्रीम एचएसवी मैनुअल ग्लोब वाल्व और निकास अवशिष्ट पाइपलाइन दबाव को बंद कर दें। जीवित या दबावयुक्त स्थिति में विस्फोट-रोधी आवास को अलग करना निषिद्ध है; क्षतिग्रस्त फ्लेमप्रूफ संभोग सतहें सभी विस्फोट-प्रूफ प्रमाणपत्रों को रद्द कर देंगी।

8. औद्योगिक अनुप्रयोग क्षेत्र

     लिथियम बैटरी विस्फोट-प्रूफ कोटिंग और असेंबली लाइनें, पेंट छिड़काव स्वचालन, रासायनिक पाइपलाइन वाल्व स्वचालित नियंत्रण, स्याही मुद्रण धूल कार्यशालाएं, खाद्य विस्फोट-प्रूफ पैकेजिंग उत्पादन लाइनें, तेल और गैस सहायक वायवीय एक्ट्यूएटर, फार्मास्युटिकल स्वच्छ विस्फोट-प्रूफ उपकरण, धूल सामग्री छँटाई के लिए विस्फोट-प्रूफ मैनिपुलेटर।

एक वाक्य सारांश

     SOLH 50 श्रृंखला के फ्लेमप्रूफ पायलट सोलनॉइड वाल्व डबल-एक्टिंग सिलेंडर के लिए 50-VFE 5-पोर्ट स्पूल प्रकार और वैक्यूम और सिंगल-एक्टिंग सिलेंडर के लिए 50-VPE 3-पोर्ट पॉपपेट प्रकार में विभाजित हैं, IPX6 रेटिंग के साथ प्रमाणित Ex d II BT4 / CCC / TIIS, सभी जोन 1 और जोन 2 ज्वलनशील विस्फोटक औद्योगिक उत्पादन लाइनों के लिए प्रमाणित सुरक्षित वायवीय स्विचिंग समाधान के रूप में कार्य करते हैं।
