ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच
SOLH 3V श्रृंखला एक मानक है3/2 तरह से विद्युत नियंत्रित दिशात्मक सोलनॉइड वाल्व में उपलब्ध हैडायरेक्ट-अभिनय औरपायलट संचालित संरचनाएँ। विशेष रूप से एकल-अभिनय सिलेंडर नियंत्रण, वायवीय सर्किट स्विचिंग और वैक्यूम सिस्टम विनियमन के लिए डिज़ाइन किया गया, यह दो मुख्य कॉन्फ़िगरेशन प्रदान करता है: सामान्य रूप से बंद (एनसी) और सामान्य रूप से खुला (एनओ)। टिकाऊ एल्यूमीनियम मिश्र धातु बॉडी, कॉम्पैक्ट संरचना, तेज़ प्रतिक्रिया और वैकल्पिक शून्य-दबाव स्टार्टअप के साथ, यह लघु वायवीय स्वचालन प्रणालियों के लिए मानक सार्वभौमिक नियंत्रण वाल्व के रूप में कार्य करता है।
1.1 मानक 3/2 वे पोर्ट परिभाषा
• पी पोर्ट: मुख्य वायु प्रवेश
• एक बंदरगाह: कार्यशील पोर्ट, एकल-अभिनय वायवीय सिलेंडर या वैक्यूम नोजल से जुड़ा हुआ
• आर पोर्ट: वायु निकास पोर्ट, शोर कम करने के लिए मफलर स्थापित करें
1.2 ड्राइव एवं संरचनात्मक वर्गीकरण
• ड्राइव मोड: विद्युतचुंबकीय प्रत्यक्ष-अभिनय/पायलट-संचालित वैकल्पिक
• शृंखला प्रकार: प्रत्यक्ष-अभिनय (3V1/3V2); पायलट-संचालित (3V100/3V200/3V300)
• शरीर की सामग्री: उच्च शक्ति एल्यूमीनियम मिश्र धातु, हल्का और टिकाऊ
3V श्रृंखला एकल-कॉइल नियंत्रण डिज़ाइन को अपनाती है, जो पूरी तरह से स्वतंत्र कार्य तर्क के साथ NC और NO प्रकारों में विभाजित है, व्यापक रूप से स्वचालित रीसेट सिलेंडर और वैक्यूम सर्किट नियंत्रण के लिए उपयोग किया जाता है।
2.1 सामान्य रूप से बंद (एनसी) - सबसे सामान्य प्रकार
लागू मॉडल: 3V110, 3V210, 3V310
• पावर-ऑफ रीसेट स्थिति: स्प्रिंग रीसेट पी इनलेट पोर्ट को सील कर देता है; पोर्ट ए निकास के लिए पोर्ट आर के साथ संचार करता है, कोई आउटपुट दबाव नहीं।
• पॉवर-ऑन कार्यशील अवस्था: विद्युतचुंबकीय बल वाल्व कोर को स्विच करने के लिए खींचता है; पी इनलेट वायु आपूर्ति के लिए ए वर्किंग पोर्ट से जुड़ता है; आर एग्जॉस्ट पोर्ट पूरी तरह से बंद है।
2.2 सामान्यतः खुला (NO) प्रकार
लागू मॉडल: 3V120, 3V220, 3V320
• पावर-ऑफ रीसेट स्थिति: पी इनलेट निरंतर वायु आपूर्ति के लिए ए वर्किंग पोर्ट के साथ संचार करता है; आर निकास बंदरगाह बंद है.
• पॉवर-ऑन कार्यशील अवस्था: पी इनलेट पोर्ट सील कर दिया गया है; एक कार्यशील पोर्ट दबाव से राहत और निकास के लिए आर पोर्ट के साथ संचार करता है।
3.1 डायरेक्ट-एक्टिंग सीरीज (3वी1/3वी2) - जीरो प्रेशर स्टार्टअप
मूल लाभ: 0MPa शून्य-दबाव स्टार्टअप, अल्ट्रा-फास्ट प्रतिक्रिया गति का समर्थन करता है (＜0.05एस), कम दबाव और वैक्यूम कामकाजी परिस्थितियों के लिए स्थिर प्रदर्शन।
• 3V1 माइक्रो सीरीज
￮ पोर्ट का आकार: M5, G1/8 (06)
￮ प्रवाह क्षेत्र: 10.2 मिमी² (सीवी=0.6)
￮ विशिष्ट मॉडल: 3V1-06, 3V1-M5
• 3V2 मिनी सीरीज
￮ पोर्ट का आकार: G1/8 (06), G1/4 (08)
￮ प्रवाह क्षेत्र: 17.0 मिमी² (सीवी=1.0)
3.2 पायलट-संचालित श्रृंखला (3वी100 / 3वी200 / 3वी300) - बड़ा प्रवाह
मूल लाभ: बड़ी प्रवाह क्षमता और कम बिजली की खपत; स्थिर स्विचिंग के लिए न्यूनतम स्टार्टअप दबाव की आवश्यकता होती है, जो मानक दबाव वायवीय सर्किट के लिए उपयुक्त है।
• 3V100 सीरीज: पोर्ट आकार M5, G1/8 (06)
• 3V200 यूनिवर्सल सीरीज
￮ पोर्ट का आकार: G1/4 (08)
￮ प्रवाह क्षेत्र: 17.0 मिमी² (सीवी=1.0)
￮ विशिष्ट मॉडल: 3V210-08
• 3V300 बड़ी प्रवाह श्रृंखला
￮ पोर्ट का आकार: G3/8 (10)
￮ प्रवाह क्षेत्र: 28.0 मिमी² (सीवी=1.65)
1. कोडिंग लॉजिक: 3वी [श्रृंखला कोड] [फ़ंक्शन कोड] - [पोर्ट आकार] [वोल्टेज कोड] [वायरिंग कोड]
|
कोड खंड |
विस्तृत परिभाषा |
|
3V |
3/2 रास्ता वायवीय विद्युत चुम्बकीय दिशात्मक वाल्व श्रृंखला |
|
शृंखला कोड |
1=3वी1, 2=3वी2, 100=3वी100, 200=3वी200, 300=3वी300 |
|
फ़ंक्शन कोड |
10=सामान्यतः बंद (एनसी), 20=सामान्यतः खुला (एनओ) |
|
पोर्ट आकार कोड |
06=जी1/8", 08=जी1/4", 10=जी3/8" |
|
वोल्टेज कोड |
बी=डीसी24वी, ए=एसी220वी, सी=एसी110वी |
|
वायरिंग कोड |
F=DIN सॉकेट प्रकार, डिफ़ॉल्ट=वायर लीड प्रकार |
2. मानक आदेश उदाहरण

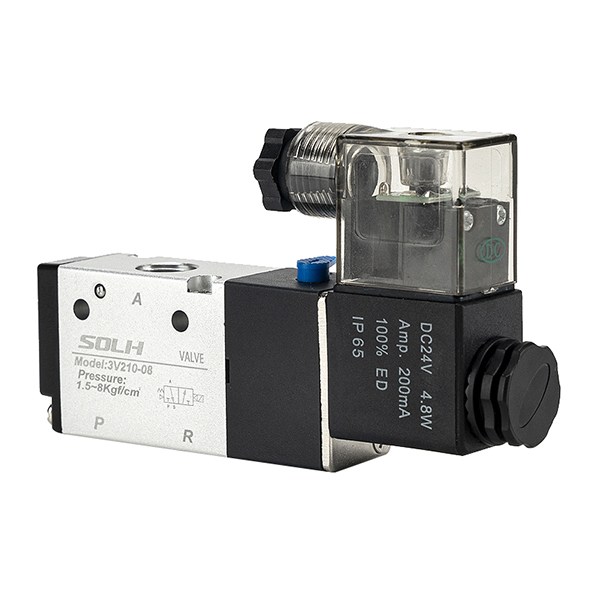

• 3वी210-08-बी: 3/2 वे, NC प्रकार, G1/4 पोर्ट, DC24V, DIN सॉकेट कनेक्शन

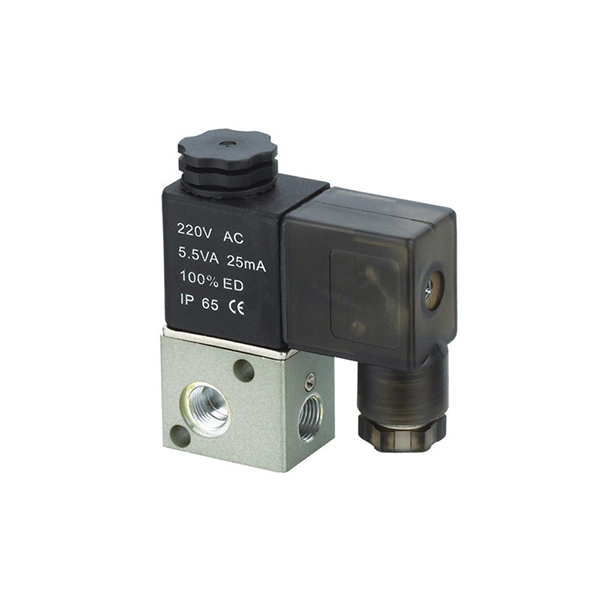

• 3वी1-06-ए: 3/2 वे, NC प्रकार, G1/8 पोर्ट, AC220V
|
पैरामीटर आइटम |
विनिर्देश |
|
कामकाजी माध्यम |
फ़िल्टर की गई संपीड़ित हवा (निस्पंदन सटीकता ≥40μm) |
|
कार्य दबाव सीमा |
प्रत्यक्ष-अभिनय (3वी1/2): 0～0.8 एमपीए (शून्य दबाव उपलब्ध) |
|
प्रूफ का दबाव |
1.2एमपीए |
|
कार्य तापमान |
-20℃ ~ +70℃ |
|
संरक्षण ग्रेड |
IP65 (धूलरोधी और जलरोधक) |
|
वोल्टेज सहनशीलता |
एसी ±15%, डीसी ±10% |
|
मैनुअल डिबग डिवाइस |
सुविधाजनक स्थापना और रखरखाव के लिए थिम्बल प्रकार का मैनुअल परीक्षण बटन |
|
स्नेहन की आवश्यकता |
स्नेहन-मुक्त संचालन |
• समर्पित 3/2 वे डिज़ाइन: स्प्रिंग-रिटर्न सिंगल-एक्टिंग सिलेंडर के साथ पूरी तरह से मेल खाता है, क्लैम्पिंग, जैकिंग और रीसेट न्यूमेटिक निष्पादन के लिए विशेष।
• दोहरे कार्य मोड: विविध प्रक्रिया तर्क के अनुकूल होने के लिए वैकल्पिक सामान्य रूप से बंद (पावर-ऑफ रीसेट) और सामान्य रूप से खुले (पावर-ऑफ कार्य) प्रकार।
• दोहरी ड्राइव विकल्प: प्रत्यक्ष-अभिनय प्रकार वैक्यूम/कम दबाव परिदृश्यों के लिए शून्य-दबाव स्टार्टअप का समर्थन करता है; पायलट-संचालित प्रकार बड़े प्रवाह और कम-शक्ति स्थिर संचालन का एहसास करता है।
• कॉम्पैक्ट और टिकाऊ: मिनी एकीकृत संरचना, उत्कृष्ट सीलिंग प्रदर्शन, लंबी सेवा जीवन और स्नेहन मुक्त डिजाइन।
• लचीला विद्युत विन्यास: मल्टीपल वोल्टेज स्पेसिफिकेशन (AC220V/110V/24V, DC24V/12V) और डुअल वायरिंग मोड वैश्विक मिलान मांगों को पूरा करते हैं।
• उच्च अनुकूलता: 3ए वायवीय नियंत्रण वाल्व और 3एल हैंड पुल वाल्व के समान स्थापना आकार, सीधे प्रतिस्थापन और उन्नयन का समर्थन करता है।
• एकल-अभिनय सिलेंडरों का स्वचालित नियंत्रण (क्लैंपिंग, जैकिंग, स्प्रिंग रीसेट तंत्र)
• वैक्यूम जनरेटर और वैक्यूम सक्शन नोजल सिस्टम स्विचिंग (प्रत्यक्ष-अभिनय प्रकार नकारात्मक दबाव नियंत्रण का समर्थन करता है)
• वायवीय सर्किट ऑन-ऑफ नियंत्रण, उपकरण सुरक्षा इंटरलॉक, छोटे एक्चुएटर जॉग ऑपरेशन
• मानक वायवीय प्रणालियों में 3ए वायु-नियंत्रित वाल्वों और 3एल हाथ से संचालित वाल्वों के लिए प्रत्यक्ष प्रतिस्थापन
SOLH 3V श्रृंखला NC/NO दोहरे मोड और प्रत्यक्ष/पायलट दोहरी ड्राइव संरचनाओं के साथ एक मानक 3/2 वे विद्युत चुम्बकीय दिशात्मक वाल्व है, जो पेशेवर रूप से एकल-अभिनय सिलेंडर ड्राइव और वैक्यूम सर्किट नियंत्रण पर लागू होता है, जो लघु वायवीय स्वचालन प्रणालियों के लिए मुख्य नियंत्रण घटक के रूप में कार्य करता है।
