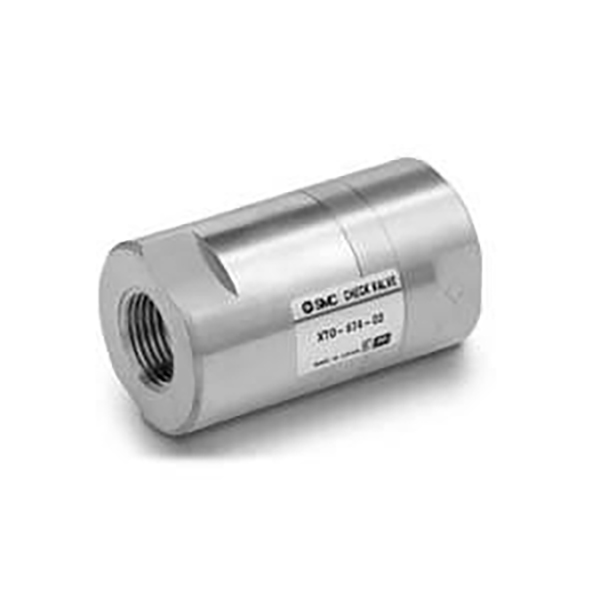

XTO674 / INA14 सीरीज लो क्रैकिंग प्रेशर चेक वाल्व

ब्रांड:रिचगे टेक्नोलॉजी द्वारा एसओएलएच

उत्पाद स्थिति निर्धारण

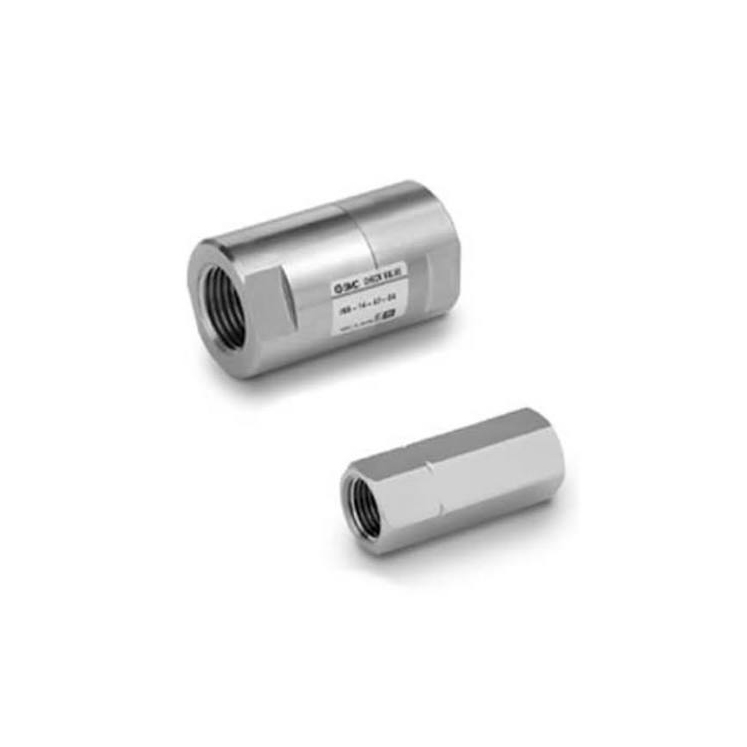

     SOLH XTO674 और INA14 श्रृंखला समान उत्पाद प्लेटफ़ॉर्म साझा करते हैं, जिसमें अल्ट्रा-लो क्रैकिंग दबाव और संपीड़ित हवा और पानी के लिए दोहरी-मध्यम अनुकूलता शामिल है। ये थ्रेडेड इनलाइन चेक वाल्व वैक्यूम सर्किट और सामान्य वायवीय प्रणालियों में रिवर्स प्रवाह को रोकने के लिए व्यापक रूप से लगाए जाते हैं, जो कम दबाव वाले तरल और पानी पाइपलाइनों के लिए भी उपयुक्त हैं। XTO674 कम तापमान वाली कामकाजी परिस्थितियों पर ध्यान केंद्रित करता है, जबकि INA14 मानक और संक्षारण प्रतिरोधी औद्योगिक परिदृश्यों को कवर करता है।

 मॉडल कोड वर्गीकरण एवं नामकरण नियम

     - XTO674: पीतल का शरीर, कम तापमान प्रतिरोधी संस्करण (-30℃ न्यूनतम ऑपरेटिंग तापमान)

     - INA14: मानक श्रृंखला, वैकल्पिक पीतल / SUS304 स्टेनलेस स्टील बॉडी, सामान्य तापमान सीमा (-5℃ न्यूनतम)

     - पोर्ट आकार प्रत्यय परिभाषा: 01 = आरसी1/8", 02 = आरसी1/4", 03 = आरसी3/8", 04 = आरसी1/2"

 साझा सार्वभौमिक तकनीकी विशिष्टताएँ

     - क्रैकिंग दबाव: 0.01 एमपीए (0.1 बार), वैक्यूम और कम दबाव वाले सर्किट के लिए अल्ट्रा-लो थ्रेशोल्ड आदर्श

     -- अधिकतम प्रूफ़ दबाव: 1.0 एमपीए

     -- लागू मीडिया: संपीड़ित हवा, पानी, तटस्थ अक्रिय गैस और तटस्थ तरल

  1. ऑपरेटिंग तापमान रेंज

     - XTO674: -30℃ ~ +80℃ (क्रायोजेनिक प्रतिरोधी)

     -- INA14: -5℃ ~ +80℃

  2. वैकल्पिक सील सामग्री

     - एनबीआर (मानक): हवा और साफ पानी के लिए, लागू तापमान -5 ~ 60 ℃

     -- एफकेएम: तेल प्रतिरोधी और उच्च तापमान प्रतिरोधी, 80℃ तक

     - सीआर: मौसम प्रतिरोधी और घर्षण प्रतिरोधी, XTO674 श्रृंखला के लिए वैकल्पिक

  3. वाल्व बॉडी सामग्री विकल्प

     -- XTO674: केवल ठोस पीतल की बॉडी

     - INA14: पीतल / SUS304 स्टेनलेस स्टील (सभी प्रमुख गीले भाग स्टेनलेस स्टील)

विशिष्ट मॉडल पैरामीटर तुलना तालिका

मुख्य उत्पाद लाभ और अनुप्रयोग दायरा

 1. अल्ट्रा-लो 0.01MPa क्रैकिंग प्रेशर

     - -0.1 एमपीए वैक्यूम स्थिति के तहत स्थिर उद्घाटन, प्रभावी ढंग से वैक्यूम हानि और सक्शन कप / वैक्यूम जनरेटर के बैकफ्लो से बचें।

  2. द्विदिश विश्वसनीय सीलिंग

     -- सहज आगे प्रवाह, शून्य रिवर्स रिसाव; वैक्यूम पंप, सोलनॉइड वाल्व और सिलेंडर को रिवर्स प्रेशर सर्ज से होने वाली क्षति से बचाता है।

  3. मिनी इनलाइन थ्रेडेड संरचना

     - अतिरिक्त माउंटिंग ब्रैकेट के बिना ट्यूबिंग के भीतर सीधे इनलाइन स्थापित, कॉम्पैक्ट संकीर्ण उपकरण लेआउट स्थान पर पूरी तरह से फिट।

 4. दोहरी मध्यम वायु और जल सार्वभौमिक डिजाइन

     - स्पेयर पार्ट इन्वेंट्री प्रकार को कम करने के लिए शुष्क वायवीय सर्किट और कम दबाव वाली तरल जल पाइपलाइन दोनों के साथ संगत।

 5. पूर्ण वैक्यूम सिस्टम अनुकूलता

     - वैक्यूम परीक्षण उपकरण और स्पंदित नकारात्मक दबाव वैक्यूम परिसंचरण लूप के लिए उपयुक्त।

स्थापना एवं मॉडल चयन दिशानिर्देश

  1. प्रवाह दिशा चिह्न: मध्यम प्रवाह दिशा को इंगित करने के लिए वाल्व बॉडी पर एक तीर "→" मुद्रित होता है; रिवर्स इंस्टालेशन द्रव मार्ग को पूरी तरह से अवरुद्ध कर देगा।

  2. पोर्ट आकार मिलान: पाइपलाइन व्यास के अनुसार Rc1/8" ~ Rc1/2" का चयन करें; Rc1/4" (प्रत्यय 02) सबसे सामान्य सामान्य विशिष्टता है।

  3. मीडिया एवं तापमान चयन नियम

     - कम तापमान / वैक्यूम काम करने की स्थिति → XTO674 श्रृंखला चुनें

     -- सामान्य कमरे के तापमान की हवा और साफ पानी → एनबीआर सील के साथ आईएनए14
     - तेल युक्त मीडिया या उच्च तापमान द्रव → FKM फ्लोरीन रबर सील के साथ INA14

  3. वैक्यूम सिस्टम अनुशंसित लेआउट

     - वायु प्रवाह को अवरुद्ध करने और आंतरायिक संचालन के दौरान स्थिर वैक्यूम डिग्री बनाए रखने के लिए वैक्यूम जनरेटर, फिल्टर और सक्शन कप के बीच चेक वाल्व स्थापित करें।

एसओएलएच विनिमेयता लाभ

     XTO674 और INA14 समान समग्र आयाम, थ्रेड पोर्ट आकार और मुख्य प्रदर्शन पैरामीटर साझा करते हैं। दो श्रृंखलाओं को पाइपलाइन संशोधन के बिना सीधे साइट पर क्रॉस-रिप्लेस किया जा सकता है, जो आयातित समकक्ष मॉडल की तुलना में बेहतर लागत प्रदर्शन प्रदान करता है।

एक वाक्य सारांश

     अल्ट्रा-लो 0.01MPa क्रैकिंग प्रेशर के साथ SOLH XTO674 / INA14 इनलाइन थ्रेडेड चेक वाल्व दोहरी हवा और पानी मीडिया, वैकल्पिक पीतल/स्टेनलेस स्टील बॉडी और मल्टीपल सीलिंग सामग्री का समर्थन करता है, जो वैक्यूम, क्रायोजेनिक, सामान्य वायवीय और कम दबाव वाले तरल औद्योगिक पाइपलाइनों के लिए विश्वसनीय एंटी-बैकफ्लो सुरक्षा प्रदान करता है।
