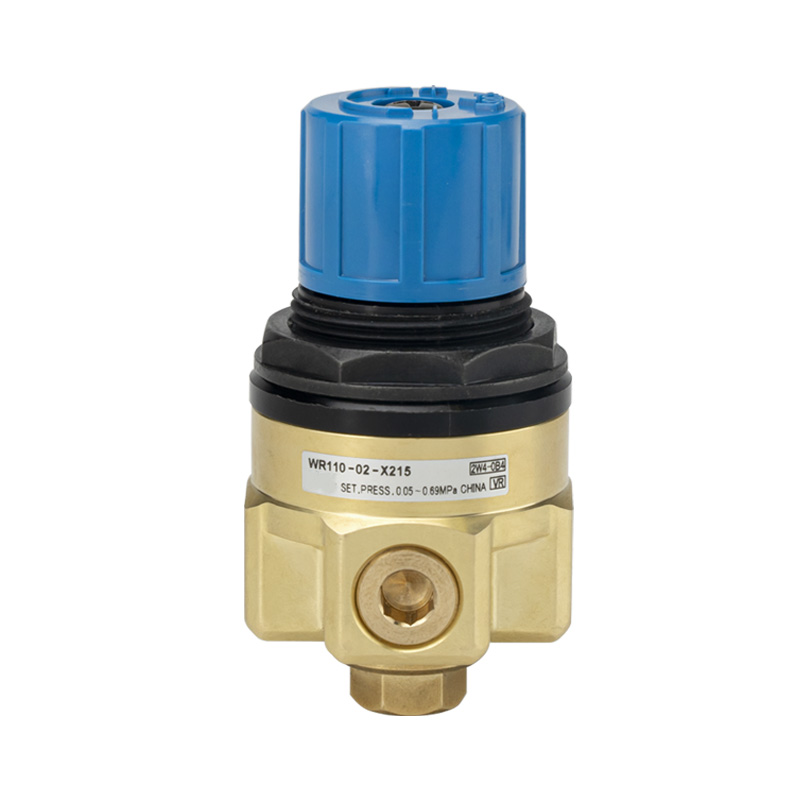

WR110 सीरीज कॉम्पैक्ट वॉटर प्रेशर रेगुलेटर

ब्रांड:रिच टेक्नोलॉजी द्वारा ओएलएच (睿其格科技)

उत्पाद स्थिति निर्धारण

     WR110 श्रृंखला एक प्रत्यक्ष-अभिनय कॉम्पैक्ट दबाव नियामक है जो विशेष रूप से औद्योगिक शीतलन जल और प्रक्रिया जल पाइपलाइनों के लिए विकसित किया गया है। जंग रोधी विशेष पीतल आवास के साथ निर्मित, यह वाल्व लघु जल परिसंचरण प्रणालियों से मेल खाने के लिए स्थिर जल दबाव विनियमन और विविध स्थापना विकल्प प्रदान करता है।

संरचना एवं कार्य सिद्धांत

     - अंतर्निर्मित राहत फ़ंक्शन के साथ प्रत्यक्ष-अभिनय समग्र पिस्टन-डायाफ्राम संरचना

     --लागू माध्यम: नल का पानी और सामान्य औद्योगिक पानी; विआयनीकृत या अति-शुद्ध पानी के लिए उपयुक्त नहीं है

     --वाल्व बॉडी जंग रोधी और स्केलिंग रोधी प्रदर्शन के साथ विशेष पीतल सामग्री को अपनाती है

     - टॉप-माउंटेड लॉकेबल ब्लू एडजस्टमेंट नॉब से सुसज्जित

     - दबाव गेज स्थापना के लिए आरक्षित Rc1/8 साइड पोर्ट

     --दो माउंटिंग समाधान: डायरेक्ट थ्रेडेड इंस्टॉलेशन या वैकल्पिक B21-1P फिक्सिंग ब्रैकेट

मुख्य मुख्य विशेषताएं

1. दो वैकल्पिक समायोज्य दबाव रेंज

     --WR110-X224 निम्न दबाव संस्करण: 0.08–0.39 एमपीए

     --WR110-X215 मध्यम-दबाव संस्करण: 0.05-0.69 एमपीए अधिकतम कामकाजी दबाव 0.8 एमपीए तक पहुंचता है, और प्रूफ दबाव 1.72 एमपीए है।

2. जल-ग्रेड विरोधी जंग पीतल निर्माण

     विशेष पीतल का शरीर प्रभावी ढंग से पानी के क्षरण और लाइमस्केल संचय का प्रतिरोध करता है। पानी प्रतिरोधी रबर सील के साथ मिलान, ऑपरेटिंग तापमान -5 ℃ ~ + 60 ℃ कवर करता है।

3. मिनी कॉम्पैक्ट और लाइटवेट रूपरेखा

     कुल मिलाकर आयाम φ45×75 मिमी, शुद्ध वजन केवल 0.26 किलोग्राम, बिल्कुल फिट एम्बेडेड उपकरण और संकीर्ण शीतलन जल पाइपलाइन।

4. अधिक दबाव से राहत सुरक्षा के साथ स्थिर विनियमन

     तेज़ प्रतिक्रिया और छोटे आउटपुट दबाव में उतार-चढ़ाव। आंतरिक राहत चैनल स्वचालित रूप से डाउनस्ट्रीम पाइपलाइनों की सुरक्षा के लिए अतिरिक्त दबाव छोड़ता है। लॉक करने योग्य नॉब कंपन या आकस्मिक स्पर्श के कारण होने वाले अनपेक्षित दबाव समायोजन से बचाता है।

5. लचीले थ्रेड पोर्ट और मल्टी-डायरेक्शनल माउंटिंग

     मानक Rc1/8 और Rc1/4 पोर्ट; X215 मॉडल के लिए एनपीटी धागा वैकल्पिक। एक समर्पित साइड गेज पोर्ट आरक्षित है, और इष्टतम प्रदर्शन के लिए ऊर्ध्वाधर स्थापना की सिफारिश की जाती है।

तकनीकी विशिष्टता तालिका

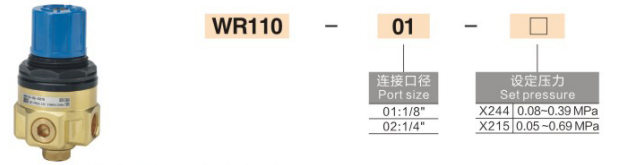

मॉडल कोड स्पष्टीकरण

उदाहरण: WR110-02-N-X215

     --WR110: बेस उत्पाद श्रृंखला

     --01/02: संगत पोर्ट आकार

     --एन: एनपीटी थ्रेड संस्करण; रिक्त चिह्न मानक आरसी धागे का प्रतिनिधित्व करता है

     --X215 / X224: विभिन्न दबाव समायोजन श्रेणियों के लिए कोड

विशिष्ट अनुप्रयोग परिदृश्य

     मशीन टूल और स्पिंडल कूलिंग वॉटर सर्कुलेशन लाइनें लेजर कटिंग और वेल्डिंग उपकरण के लिए कूलिंग सिस्टम छोटे जल उपचार और आरओ झिल्ली इनलेट दबाव स्थिरीकरण परीक्षण उपकरणों और विश्लेषणात्मक उपकरणों के लिए जल आपूर्ति पाइपलाइन प्रिंटिंग और पेपरमेकिंग मशीनरी में गीला और छिड़काव सर्किट चिकित्सा और अर्धचालक सहायक उपकरणों के लिए गैर-शुद्ध प्रक्रिया जल पाइपलाइन।

एक वाक्य सारांश

     WR110 जल-विशिष्ट दबाव नियामक में एंटी-स्केल पीतल बॉडी, 0.8MPa दबाव रेटिंग, दोहरी समायोज्य दबाव रेंज, कॉम्पैक्ट आकार, अंतर्निहित राहत और लॉक करने योग्य घुंडी की सुविधा है, जो इसे छोटे औद्योगिक जल परिसंचरण प्रणालियों के लिए पसंदीदा दबाव नियंत्रण घटक बनाती है।
