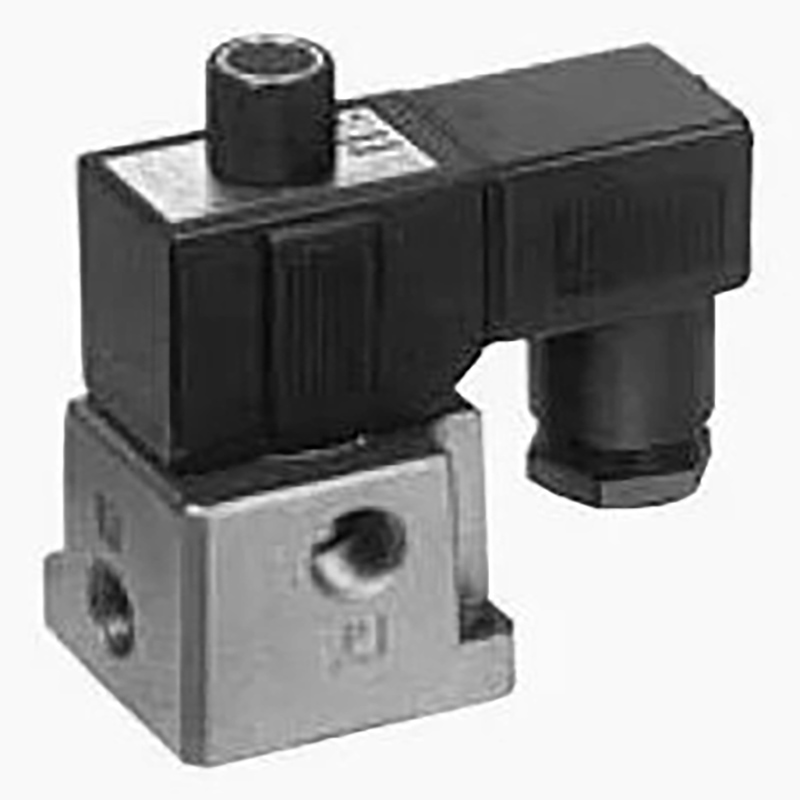

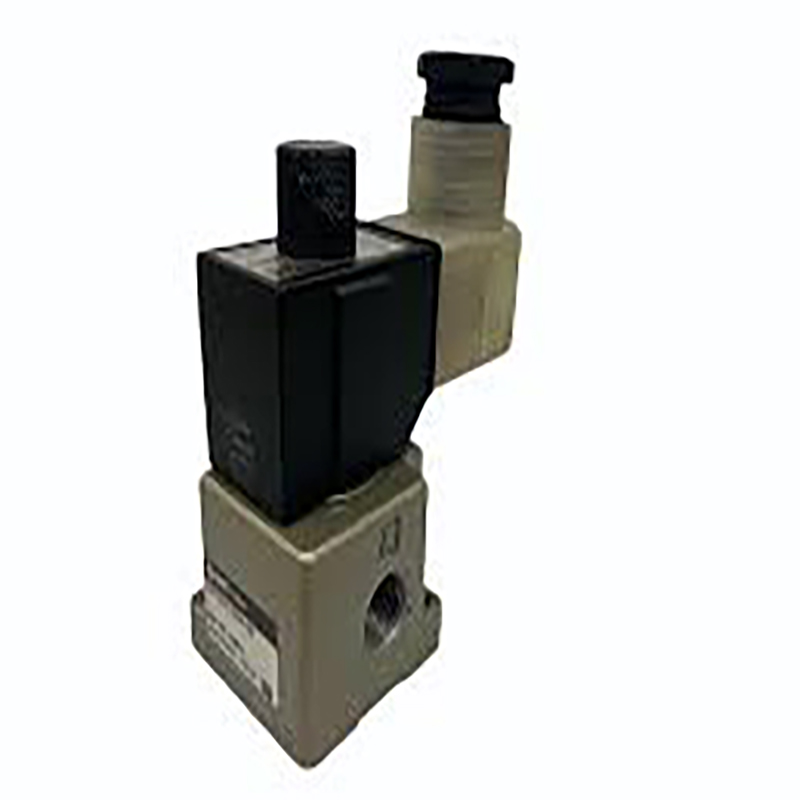

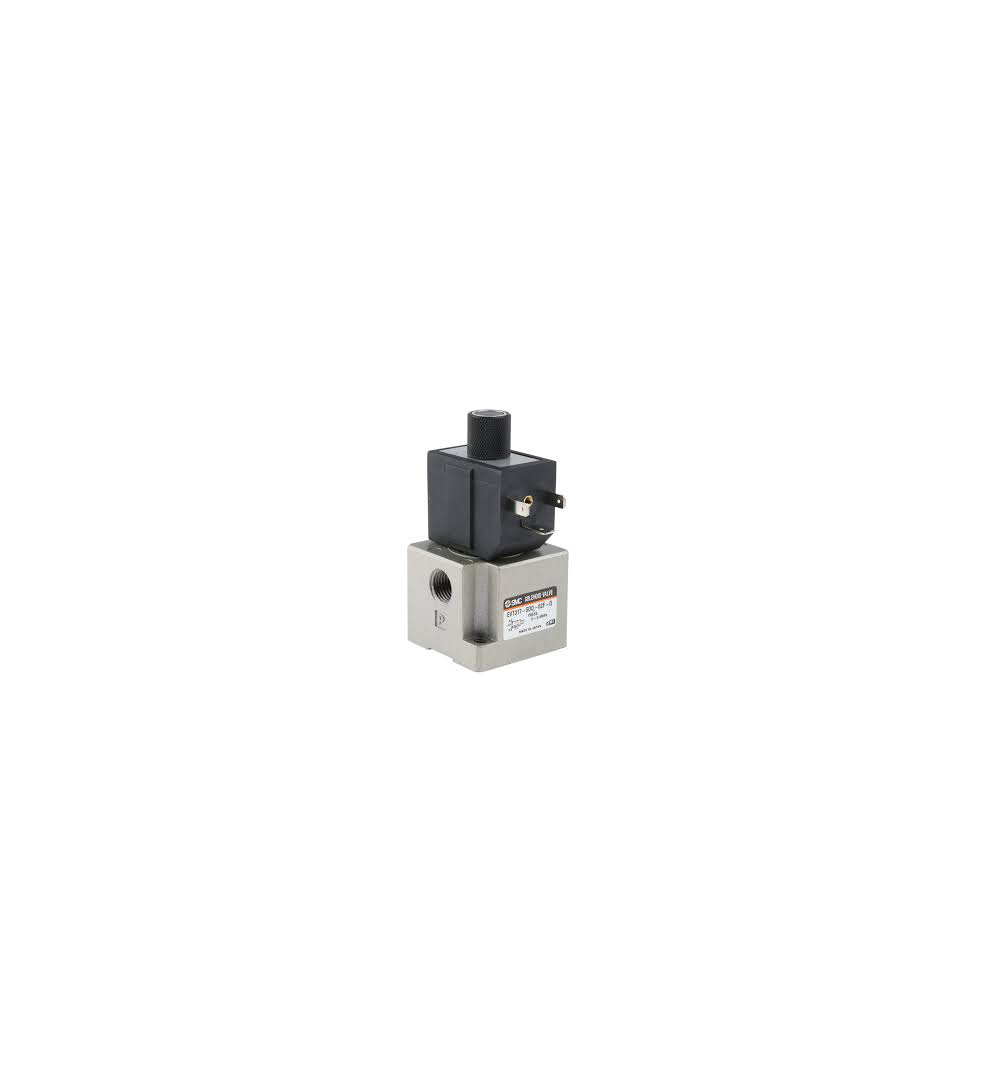

VT317 सीरीज 3 पोर्ट सोलनॉइड वाल्व - डायरेक्ट एक्टिंग पॉपपेट प्रकार

ब्रांड:रिचगे टेक्नोलॉजी द्वारा एसओएलएच

उत्पाद स्थिति निर्धारण

     VT317 श्रृंखला SOLH मानक के तहत लोचदार सीलिंग संरचना के साथ एक प्रत्यक्ष अभिनय पॉपपेट 3-पोर्ट सोलनॉइड वाल्व है। संपीड़ित वायु और अक्रिय गैस सर्किट के लिए विकसित, यह वायु सर्किट को चालू-बंद, स्विचिंग और निकास नियंत्रण का एहसास कराता है। शून्य-दबाव स्टार्टअप और सकारात्मक दबाव और वैक्यूम ऑपरेशन दोनों का समर्थन करते हुए, यह कॉम्पैक्ट उच्च-प्रवाह सामान्य स्विचिंग वाल्व विभिन्न स्वचालित उपकरणों की उच्च-चक्र कार्य स्थितियों में फिट बैठता है।

मुख्य मुख्य विशेषताएं

     --ज़ीरो-प्रेशर स्टार्टअप के साथ डायरेक्ट पॉपपेट निर्माण, ऑपरेशन के लिए न्यूनतम पायलट दबाव की आवश्यकता नहीं है। पूर्ण सकारात्मक दबाव सीमा 0-0.9 एमपीए में स्थिर प्रदर्शन; वैक्यूम संस्करण -101.2 केपीए तक दबाव का समर्थन करता है, जो कम दबाव, वैक्यूम और मध्यम-उच्च दबाव वाले कामकाजी वातावरण के अनुकूल है।

     --6 कार्य एक वाल्व में एकीकृत, लचीले पाइपिंग स्विचिंग, सामान्य रूप से बंद (एनसी), सामान्य रूप से खुले (एनओ), फ्लो डिवाइडर और चयनकर्ता वाल्व सहित 6 स्विच करने योग्य कार्य मोड। एकल इकाई उत्कृष्ट कॉन्फ़िगरेशन लचीलेपन के साथ विविध वायवीय सर्किट मांगों को पूरा करती है।

     --सुपीरियर फ्लो क्षमता के साथ कॉम्पैक्ट बॉडी, मिनी समग्र आयाम: 45×89.5×45 मिमी; प्रवाह गुणांक C=2.6 dm³/(s·bar). ≤30 एमएस के भीतर तेज प्रतिक्रिया और अधिकतम स्विचिंग आवृत्ति 10 हर्ट्ज तक, उच्च गति वायु पथ स्विचिंग के लिए बिल्कुल उपयुक्त।

     --इलास्टिक सील और स्नेहन-मुक्त डिज़ाइनप्रीमियम इलास्टिक सीलिंग घटक विश्वसनीय मजबूती और विस्तारित सेवा जीवन प्रदान करते हैं। स्नेहन-मुक्त संचालन नियमित रखरखाव खर्चों में कटौती करते हुए गैस सर्किट को साफ और पर्यावरण-अनुकूल रखता है।

 आसान कमीशनिंग के लिए बिल्ट-इन नॉन-लॉकिंग मैनुअल ओवरराइड, मानक नॉन-लॉकिंग मैनुअल पुश बटन ऑन-साइट डिबगिंग, उपकरण निरीक्षण और आपातकालीन मैनुअल स्विचिंग की सुविधा देता है, इंस्टॉलेशन और रखरखाव प्रक्रियाओं को सरल बनाता है।

     --मैनिफोल्ड माउंटेबल और मजबूत अनुकूलता, मैनिफोल्ड स्टैक्ड असेंबली का समर्थन करती है और मानक वाल्व द्वीप प्रणालियों से मेल खाती है, जो केंद्रीकृत वायवीय नियंत्रण और मल्टी-वाल्व एकीकृत लूप के लिए आदर्श है।

पूर्ण तकनीकी विशिष्टताएँ

     --पोर्ट लेआउट: 3-पोर्ट

     --ऑपरेटिंग संरचना: प्रत्यक्ष अभिनय पॉपपेट प्रकार

     --सील प्रकार: लोचदार रबर सील

     --लागू माध्यम: संपीड़ित हवा, अक्रिय गैस

     --ऑपरेटिंग दबाव: 0-0.9 एमपीए; वैक्यूम मॉडल: -101.2 केपीए ~ 0.1 एमपीए

     --प्रूफ़ दबाव: 1.5 एमपीए

     --परिवेश तापमान: -10℃ ~ +50℃

     --प्रतिक्रिया समय: ≤ 30 एमएस

     --अधिकतम ऑपरेटिंग आवृत्ति: 10 हर्ट्ज़

     --स्नेहन की आवश्यकता: स्नेहन-मुक्त

     --मैनुअल ऑपरेशन: नॉन-लॉकिंग मैनुअल ओवरराइड

     --पोर्ट थ्रेड आकार: आरसी 1/4 (02)

     --वैकल्पिक कुंडल वोल्टेज: DC12V / DC24V, AC110V / AC220V और अनुकूलित वोल्टेज

     --संरक्षण वर्ग: धूलरोधी संरचना4. विशिष्ट अनुप्रयोग परिदृश्य · स्वचालित असेंबली लाइनों, रोबोटिक हथियारों और क्लैंपिंग फिक्स्चर के लिए वायवीय नियंत्रण लूप

     --एयर ब्लोइंग, द्रव जेटिंग और वैक्यूम सोखना प्रणाली

     --पैकेजिंग, प्रिंटिंग, कपड़ा, लकड़ी का काम और खाद्य प्रसंस्करण मशीनरी

     --शून्य-दबाव स्टार्टअप, वैक्यूम अनुकूलता, उच्च-आवृत्ति साइक्लिंग और कॉम्पैक्ट इंस्टॉलेशन स्थान की आवश्यकता वाले उपकरण

     -केंद्रीकृत वाल्व द्वीप और कई गुना एकीकृत वायवीय नियंत्रण सर्किट

एक वाक्य सारांश

     SOLH VT317 प्रत्यक्ष अभिनय 3-पोर्ट पॉपपेट सोलनॉइड वाल्व में शून्य-दबाव स्टार्टअप, पूर्ण वैक्यूम संगतता, छह स्विच करने योग्य फ़ंक्शन, कॉम्पैक्ट उच्च-प्रवाह प्रदर्शन और रखरखाव-मुक्त संचालन की सुविधा है, जो सभी स्वचालन वायवीय सर्किट के ऑन-ऑफ और स्विचिंग नियंत्रण के लिए एक लागत प्रभावी सार्वभौमिक वाल्व के रूप में कार्य करता है।
