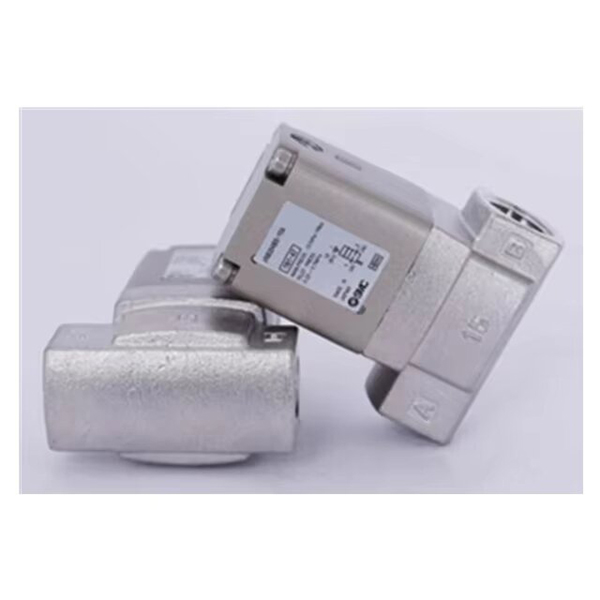

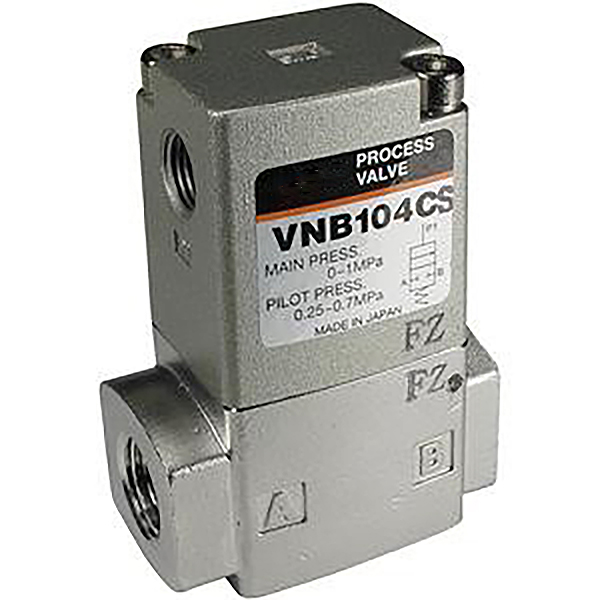

VNB201 सीरीज एयर पायलट संचालित 2-तरफा द्रव नियंत्रण वाल्व

ब्रांड:रिचगे टेक्नोलॉजी द्वारा एसओएलएच

उत्पाद स्थिति निर्धारण

     VNB201 श्रृंखला रिचगे टेक्नोलॉजी के तहत SOLH द्वारा विकसित एक बाहरी वायु पायलट संचालित 2-तरफा द्रव नियंत्रण वाल्व है। इसे हवा, पानी, तेल, वैक्यूम और अक्रिय गैस सहित कई औद्योगिक मीडिया के ऑन-ऑफ नियंत्रण के लिए डिज़ाइन किया गया है। इसकी मुख्य शक्तियों में विश्वसनीय शून्य-अंतर-दबाव स्टार्टअप, उच्च प्रवाह क्षमता और द्विदिश द्रव मार्ग शामिल हैं।

मुख्य मुख्य विशेषताएं

     1. एक्सटर्नल एयर पायलट ड्राइव, जीरो डिफरेंशियल प्रेशर स्टार्टअप

     - 0.25-0.7 एमपीए तक के बाहरी पायलट वायु दबाव द्वारा पूरी तरह से संचालित, मुख्य सर्किट मध्यम दबाव से स्वतंत्र।

     -- वैक्यूम, शून्य दबाव अंतर और कम दबाव जैसी कठोर परिस्थितियों में स्थिर उद्घाटन और समापन, कम दबाव में खुलने में विफल रहने वाले सामान्य वाल्वों के सामान्य दोष को हल करना।

    2. संतुलित पॉपपेट संरचना, उच्च प्रवाह और द्विदिशात्मक प्रवाह

     - संतुलित पॉपपेट डिज़ाइन कम प्रवाह प्रतिरोध, उच्च सीवी गुणांक और न्यूनतम दबाव हानि प्रदान करता है।

     - द्विदिश द्रव प्रवाह का समर्थन करता है, पाइपलाइन लेआउट और फ़ील्ड स्थापना के लिए अधिक लचीलापन लाता है।

   3. वाइड मीडिया संगतता के लिए एकाधिक सामग्री संयोजन

     - वाल्व बॉडी विकल्प: मानक पीतल मिश्र धातु (ए), संक्षारण प्रतिरोधी स्टेनलेस स्टील (एस), हल्के एल्यूमीनियम मिश्र धातु (एल)।

     - सील सामग्री विकल्प: पानी और हवा के लिए मानक एनबीआर; तेल प्रतिरोध और उच्च तापमान प्रतिरोध के लिए एफकेएम फ्लोरो रबर; गर्म पानी और कमजोर एसिड मीडिया के लिए ईपीआर एथिलीन प्रोपलीन रबर।

     - संगत मीडिया: संपीड़ित हवा, पानी, हाइड्रोलिक तेल, वैक्यूम, अक्रिय गैस (N₂/CO₂), कमजोर एसिड और कमजोर क्षारीय तरल पदार्थ।

    4. गंभीर कार्य स्थितियों के लिए मजबूत संरचना

     - उत्कृष्ट एंटी-फाउलिंग प्रदर्शन के साथ ठोस धातु वाल्व बॉडी, लंबे समय तक निरंतर संचालन और लगातार स्विचिंग चक्र के लिए उपयुक्त।

     - कोई आंतरिक विद्युत घटक नहीं, विद्युत स्पार्क जोखिम को समाप्त करना; विस्फोट रोधी आवश्यकताओं वाले खतरनाक क्षेत्रों पर लागू।

    5. लचीली स्थापना

      मानक आरसी (पीटी) थ्रेड पोर्ट के साथ कॉम्पैक्ट स्टैंडअलोन बॉडी, दिशात्मक प्रतिबंधों के बिना किसी भी कोण पर स्थापना की अनुमति देती है।

पूर्ण तकनीकी विशिष्टताएँ

     - वाल्व कॉन्फ़िगरेशन: 2/2 वे, बाहरी वायु पायलट सक्रिय

     - मानक कार्य: सामान्य रूप से बंद (एनसी); सामान्यतः खुला (NO) वैकल्पिक

     -- पोर्ट आकार: 10ए (3/8"), 15ए (1/2"), 20ए (3/4"), 25ए (1")

     -- छिद्र व्यास: 15 मिमी / 20 मिमी

     -- ऑपरेटिंग दबाव रेंज मुख्य सर्किट: 0 ~ 1.0 एमपीए (वैक्यूम से सकारात्मक दबाव) पायलट वायु आपूर्ति: 0.25 ~ 0.7 एमपीए (स्वच्छ सूखी संपीड़ित हवा)

     -- प्रूफ़ दबाव: 1.5 एमपीए

     -- तापमान रेंज मध्यम तापमान: -5℃ ~ +60℃ परिवेश तापमान: -5℃ ~ +60℃

     - सुरक्षा वर्ग: मानक इनडोर मॉडल (स्वच्छ इनडोर वातावरण के लिए कोई आईपी रेटिंग नहीं) मॉडल कोड स्पष्टीकरण· VNB201A-15A: ब्रास बॉडी + एनबीआर सील + 1/2" पोर्ट, एनसी एयर पायलट वाल्व

     - VNB201AS-20A: स्टेनलेस स्टील संक्षारण प्रतिरोधी बॉडी + NBR सील + 3/4" पोर्ट

     -- वीएनबी201एएफ-25ए: पीतल बॉडी + एफकेएम फ्लोरो रबर सील + 1" पोर्ट (तेल और उच्च तापमान प्रतिरोधी)

विशिष्ट अनुप्रयोग परिदृश्य

     - सामान्य औद्योगिक द्रव प्रणालियाँ: ठंडा पानी, चिकनाई तेल, सफाई तरल और मुख्य संपीड़ित वायु पाइपलाइनों के लिए ऑन-ऑफ नियंत्रण

     - वैक्यूम और निम्न दबाव सर्किट: वैक्यूम सोखना, नकारात्मक दबाव संदेश और सूक्ष्म दबाव द्रव नियंत्रण (शून्य अंतर दबाव स्टार्टअप क्षमता)

     -- मल्टी-मीडिया मिश्रित पाइपलाइन: एकल उपकरण के लिए पानी, हवा, तेल और मल्टीपल मीडिया पर नियंत्रण की आवश्यकता होती है

     - रसायन, खाद्य और फार्मास्युटिकल उद्योग: स्वच्छ, हल्के संक्षारक और सैनिटरी-ग्रेड द्रव सर्किट के लिए ईपीआर सील के साथ स्टेनलेस स्टील बॉडी

     - विस्फोट खतरनाक वातावरण: शून्य विद्युत स्पार्क जोखिम के साथ ज्वलनशील तरल पदार्थ और सॉल्वैंट्स का नियंत्रण

एक वाक्य सारांश

     SOLH VNB201 एयर पायलट संचालित वाल्व शून्य अंतर दबाव स्टार्टअप, उच्च द्विदिश प्रवाह और विनिमेय बॉडी और सील सामग्री के साथ बाहरी पायलट ड्राइव को अपनाता है; यह एक सर्व-उद्देश्यीय वायु सक्रिय द्रव शट-ऑफ वाल्व है जो कम दबाव, वैक्यूम, बड़े प्रवाह, मल्टी-मीडिया और विस्फोट-प्रूफ कार्य स्थितियों सहित उच्च विश्वसनीयता की मांग करने वाले औद्योगिक अनुप्रयोगों के लिए अनुकूलित है।
