वीएचके सीरीज 2/2 और 3/2 वे नॉब मैनुअल वाल्व | फिंगर रोटरी वाल्व एसएमसी वीएचके श्रृंखला के साथ संगत

ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच | एसएमसी वीएचके मूल श्रृंखला के लिए पूर्ण विनिमेय प्रतिस्थापन

1. उत्पाद अवलोकन

     एसओएलएच वीएचके श्रृंखला एक मिनी नॉब-प्रकार मैनुअल कट-ऑफ वाल्व में विभाजित हैवीएचके2 2/2 रास्ता औरवीएचके3 3/2 रास्ता प्रकार. यह वायवीय सर्किट ऑन-ऑफ नियंत्रण का एहसास करने के लिए 90° रोटरी नॉब डिज़ाइन को अपनाता है। 3/2 वे मॉडल में अंतर्निहित छिपी हुई निकास संरचना होती है जो बंद होने पर स्वचालित रूप से पोर्ट ए से अवशिष्ट दबाव जारी करती है, जिसमें किसी बाहरी आर निकास पोर्ट की आवश्यकता नहीं होती है। अतिरिक्त बेस माउंटिंग के बिना इनलाइन सीधी पाइपलाइन स्थापना के लिए डिज़ाइन किया गया, यह वायवीय शाखा ट्यूबों, सोलनॉइड वाल्व के सामने सुरक्षा दबाव राहत वाल्व और वैक्यूम सर्किट ऑन-ऑफ नियंत्रण के लिए एक आदर्श मैनुअल स्विच के रूप में कार्य करता है। पूरी श्रृंखला सीधे विनिमेय प्रतिस्थापन के लिए मूल एसएमसी वीएचके श्रृंखला के साथ पूरी तरह से आयामी और कार्यात्मक रूप से संगत है।

  1.1 मूल पहचान एवं संचालन तर्क

     • घुंडी रंग अंकन: VHK2 2-वे प्रकार के लिए ग्रे नॉब; VHK3 3-वे प्रकार के लिए नीला नॉब, दृश्य त्वरित पहचान प्राप्त करता है

     • तर्क स्विच करें: वाल्व खोलने के लिए वामावर्त 90° रोटेशन; स्पष्ट घुंडी सूचक स्थिति संकेत के साथ, वाल्व बंद करने के लिए दक्षिणावर्त 90° रोटेशन

     • सीलिंग संरचना: पॉपपेट वाल्व सीलिंग डिज़ाइन अल्ट्रा-लो माइक्रो लीकेज के साथ उत्कृष्ट वायुरोधी प्रदर्शन प्रदान करता है। अल्ट्रा-लाइट ऑपरेटिंग टॉर्क (0.04~0.14N·m) आसान उंगली रोटेशन और स्विचिंग की अनुमति देता है

2. मॉडल कोडिंग नियम और इंटरफ़ेस विशिष्टता

     कोडिंग तर्क: वीएचके[2/3][ए]-[फ्रंट पोर्ट स्पेक]-[रियर पोर्ट स्पेक]

  2.1 मॉडल परिभाषा

     • वीएचके2: 2/2 रास्ता एकल कट-ऑफ प्रकार

     • वीएचके3: 3/2 रास्ता कट-ऑफ + अवशिष्ट दबाव राहत प्रकार

     • एक प्रत्यय: नई उन्नत एंटी-ड्रॉप नॉब संरचना (उन्नत संस्करण); मानक पुराने संस्करण के लिए कोई ए नहीं

     • आर प्रत्यय: ज्वाला-मंदक अग्निरोधक वाल्व शरीर

  2.2 पोर्ट प्रकार कोड परिभाषा

     • एफ कोड: पीयू नायलॉन नली कनेक्शन के लिए पुश-फिट पोर्ट

     • एस कोड: थ्रेडेड पाइपलाइन कनेक्शन के लिए बाहरी थ्रेड पोर्ट

  2.3 मॉडल अनुप्रयोग उदाहरण:

     • वीएचके3A-08F-02एस: 3/2 वे अपग्रेडेड एंटी-ड्रॉप नॉब वाल्व, पी पोर्ट φ8 पुश-फिट, ए पोर्ट जी1/4 बाहरी धागा

     • वीएचके2-06F-06एफ: 2/2 वे मानक वाल्व, डुअल-पोर्ट φ6 पुश-फिट स्ट्रेट थ्रू टाइप

  2.4 पूर्ण शृंखला पूर्ण इंटरफ़ेस विशिष्टता सूची

3. मुख्य तकनीकी पैरामीटर

4. कोर कार्यात्मक भेद (कुंजी चयन गाइड)

 4.1 वीएचके2 2/2 वे (ग्रे नॉब)

     • खुला राज्य: स्थिर वायु आपूर्ति के लिए P⇋A पूरी तरह से संचालित

     • बंद अवस्था: पी और ए पोर्ट बिना किसी निकास फ़ंक्शन के पूरी तरह से कट गए

     • कोर अनुप्रयोग: शुद्ध पाइपलाइन ऑन-ऑफ नियंत्रण, व्यापक रूप से वैक्यूम सर्किट होल्डिंग और मुख्य वायु स्रोत स्विच के लिए उपयोग किया जाता है

  4.2 वीएचके3 3/2 वे (नीला नॉब)

     • खुला राज्य: पी→सामान्य उपकरण संचालन के लिए एक वायु सेवन चालन

     • बंद अवस्था: पी पोर्ट बंद, एक पोर्ट स्वचालित रूप से अंतर्निहित छिपे हुए चैनल के माध्यम से अवशिष्ट दबाव को समाप्त कर देता है

     • मूल लाभ: शटडाउन के बाद एक-कुंजी अवशिष्ट गैस को खाली करना, अवशिष्ट दबाव के खतरों को समाप्त करना और सुरक्षित वाल्व डिस्सेप्लर और उपकरण रखरखाव सुनिश्चित करना

5. संरचनात्मक मूल लाभ

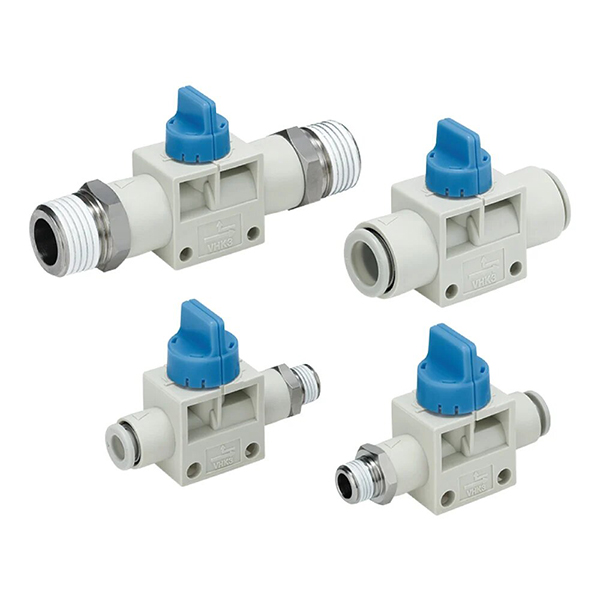

     • चार सार्वभौमिक पाइपलाइन संयोजन: एफ-एफ डुअल पुश-फिट, एस-एस डुअल एक्सटर्नल थ्रेड, एफ-एस पी-पुश/ए-थ्रेड, एस-एफ पी-थ्रेड/ए-पुश कनेक्शन मोड का समर्थन, विभिन्न ऑन-साइट पाइपलाइन लेआउट के लिए पूरी तरह से अनुकूल।

     • वैकल्पिक फिक्स्ड ब्रैकेट: वैकल्पिक पैनल और कैबिनेट फिक्स्ड इंस्टॉलेशन, लचीली इंस्टॉलेशन विधियों के लिए स्नैप-ऑन माउंटिंग ब्रैकेट से लैस

     • उन्नत वीएचके-ए एंटी-ड्रॉप संरचना: अनुकूलित नॉब एंटी-लूज़िंग डिज़ाइन, उच्च-आवृत्ति बार-बार ऑपरेशन के दौरान नॉब को गिरने से प्रभावी ढंग से रोकता है, सेवा स्थिरता में सुधार करता है

     • मिनी कॉम्पैक्ट आकार: अल्ट्रा-स्मॉल बॉडी डिज़ाइन, वायर ट्रफ, संकीर्ण उपकरण अंतराल और कॉम्पैक्ट माइक्रो वायवीय सर्किट के लिए बिल्कुल उपयुक्त

     • उत्कृष्ट सीलिंग प्रदर्शन: सटीक पॉपपेट सीलिंग संरचना अल्ट्रा-लो सूक्ष्म रिसाव को प्राप्त करती है, जिससे दीर्घकालिक स्थिर वायुरोधी संचालन सुनिश्चित होता है

6. चयन भेद: वीएचके नॉब वाल्व बनाम एचएसवी हैंड स्लाइड वाल्व

7. विशिष्ट अनुप्रयोग परिदृश्य

     • सोलनॉइड वाल्व फ्रंट सेफ्टी प्रेशर रिलीफ: वायु स्रोत → VHK3 → सोलनॉइड वाल्व। 3-वे वाल्व बंद होने पर स्वचालित रूप से वाल्व के पीछे अवशिष्ट दबाव को खाली कर देता है, जिससे दबाव के जोखिम के बिना वायवीय घटकों के सुरक्षित पृथक्करण और रखरखाव का एहसास होता है।

     • वैक्यूम सर्किट ऑन-ऑफ नियंत्रण: VHK2 2-वे वाल्व सक्शन कप वैक्यूम पाइपलाइन पर स्थापित किया गया है, जो वैक्यूम होल्डिंग प्रभाव को बनाए रखने और वायु रिसाव विफलता से बचने के लिए शटडाउन के बाद वैक्यूम दबाव को स्थिर रूप से काटता है।

     • टूलींग माइक्रो सिलेंडर शाखा स्विच: माइक्रो सिलेंडर वायु स्रोत के स्थानीय मैनुअल स्टार्ट-स्टॉप नियंत्रण पर लागू, एकल उपकरण डिबगिंग, रखरखाव और स्वतंत्र सर्किट स्विचिंग के लिए सुविधाजनक।

एक वाक्य सारांश

     एसओएलएच वीएचके श्रृंखला एक मिनी 90° रोटरी फिंगर मैनुअल वाल्व है जो एसएमसी मूल वीएचके श्रृंखला के साथ पूरी तरह से संगत है। 2-तरफा कट-ऑफ और 3-तरफा अवशिष्ट दबाव राहत दोहरे कार्यों, विविध थ्रेड/पुश-फिट इंटरफ़ेस संयोजन और अल्ट्रा-लाइट ऑपरेशन के साथ, यह वायवीय शाखा सर्किट, पायलट नियंत्रण और वैक्यूम सिस्टम सुरक्षा सुरक्षा के लिए इष्टतम मिनी मैनुअल स्विच वाल्व है।
