ब्रांड:रिचगे टेक्नोलॉजी द्वारा एसओएलएच

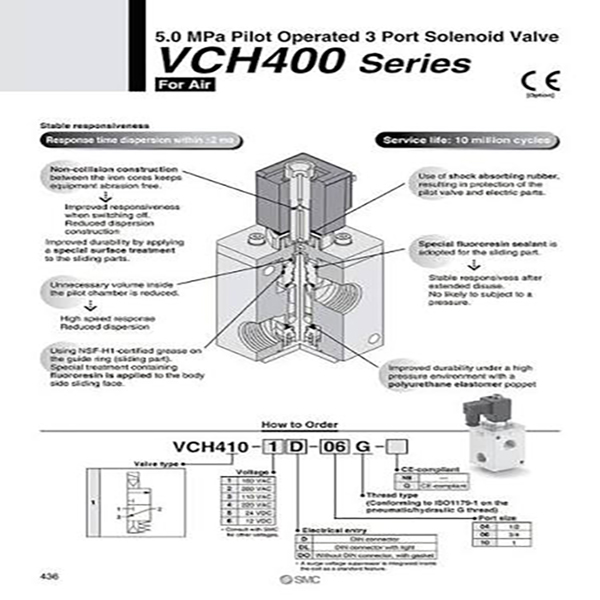

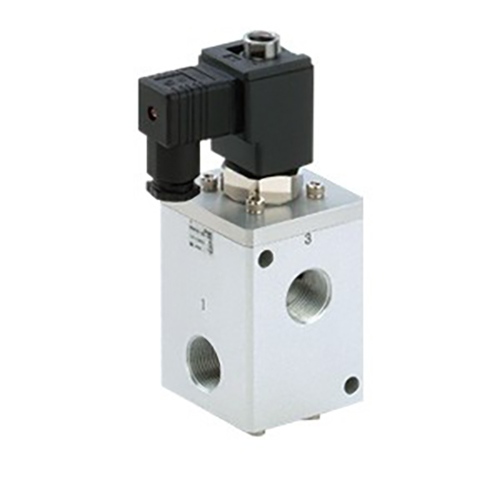

रिचज टेक्नोलॉजी के तहत SOLH द्वारा विकसित और निर्मित, VCH400 श्रृंखला (आमतौर पर VCH410 के रूप में जाना जाता है) एक उच्च दबाव पायलट-संचालित 3-पोर्ट पॉपपेट सोलनॉइड वाल्व है। मध्यम और उच्च दबाव वाली संपीड़ित हवा और अक्रिय गैस पाइपलाइनों के लिए विशेष रूप से इंजीनियर किया गया, इसमें 5.0 एमपीए तक का अधिकतम रेटेड कामकाजी दबाव, उत्कृष्ट प्रवाह क्षमता और स्थिर उच्च दबाव स्विचिंग प्रदर्शन है, जो उच्च दबाव चार्जिंग, वेंटिंग और दबाव स्विचिंग औद्योगिक उपकरणों के लिए मुख्य नियंत्रण घटक के रूप में कार्य करता है।
|
यहईएम |
विशिष्टता विवरण |
| वाल्व संरचना |
3-पोर्ट, पायलट संचालित पॉपपेट प्रकार, पॉलीयुरेथेन इलास्टोमेर सील |
| लागू माध्यम |
संपीड़ित हवा, अक्रिय गैस (संक्षारक गैस के साथ संगत नहीं) |
| ऑपरेटिंग दबाव रेंज |
0.5-5.0 एमपीए; अधिकतम प्रूफ दबाव: 5.0 एमपीए |
| प्रवाह प्रदर्शन |
जी1/2 पोर्ट: प्रभावी अनुभागीय क्षेत्र 100-110 मिमी², सीवी 5.3-5.8जी3/4 और जी1 पोर्ट: प्रभावी अनुभागीय क्षेत्र 110-120 मिमी², सीवी 5.8-6.3 |
| पोर्ट थ्रेड मानक |
जी1/2, जी3/4, जी1 (आईएसओ 1179-1 मानक समानांतर जी धागा) |
| प्रतिक्रिया प्रदर्शन |
प्रतिक्रिया विचलन ≤ ±2 एमएस; कई एमएस में डीसी कॉइल स्विचिंग; एसी कॉइल कट-ऑफ विलंब 20-30 एमएस |
| परिवेश परिचालन तापमान |
5 ~ 80 ℃ |
| संरक्षण ग्रेड |
ड्रिप-प्रूफ निर्माण, IP65 के बराबर |
| रेटेड सेवा जीवन |
10 मिलियन तक स्विचिंग चक्र |
| कंपन एवं आघात प्रतिरोध |
कंपन प्रतिरोध: 300 मी/से²; शॉक प्रतिरोध: 100 m/s² |
मॉडल कोड उदाहरण:VCH410-06-5D
--VCH410: श्रृंखला आधार कोड
--06: पोर्ट आकार कोड (जी3/4)
--5D: DC24V बिजली की आपूर्ति + DIN विद्युत कनेक्टर प्रत्यय कोड पूर्ण कॉन्फ़िगरेशन भेदभाव के लिए पोर्ट आकार, कॉइल वोल्टेज और वायरिंग टर्मिनल प्रकार को कवर करते हैं।
कार्यात्मक वर्गीकरण
--वीसीएच410 (सामान्य रूप से बंद एनसी): बिजली बंद होने पर आउटपुट पोर्ट स्वचालित रूप से वेंट हो जाता है, जो मुख्य वायु आपूर्ति ऑन-ऑफ नियंत्रण के लिए आदर्श है।
- चयनकर्ता वाल्व और चार्ज और वेंट लूप नियंत्रण के रूप में उपयोग करने योग्य; पाइपिंग डिज़ाइन से पहले बैक प्रेशर और स्विचिंग प्रेशर रेंज की पुष्टि की जानी चाहिए।
- मुख्य मापदंडों की पुष्टि को प्राथमिकता दें: काम का दबाव, पोर्ट थ्रेड आकार, एनसी/एनओ फ़ंक्शन, कॉइल वोल्टेज और इलेक्ट्रिकल वायरिंग इंटरफ़ेस।
- उच्च दबाव स्विचिंग या दोहरे उच्च/निम्न दबाव रूपांतरण कार्य स्थितियों के लिए, मध्यवर्ती सर्किट दबाव को स्थिर करने के लिए एसओएलएच वीसीएचआर श्रृंखला उच्च दबाव नियामकों के साथ मिलान करें।
--निस्पंदन परिशुद्धता ≤5 μm के साथ स्वच्छ शुष्क वायु आपूर्ति की आवश्यकता; तेल की धुंध और कण संबंधी अशुद्धियाँ सील के घिसाव को तेज़ कर देंगी और सेवा जीवन को काफी कम कर देंगी।
--निषिद्ध माउंटिंग ओरिएंटेशन: धूल, पानी और विदेशी कणों के आर्मेचर असेंबली में प्रवेश करने और जाम होने से बचने के लिए कॉइल को कभी भी नीचे की ओर नहीं रखना चाहिए।
--मानक धागा कसने वाला टॉर्क:
*जी1/2, जी3/4 थ्रेड पोर्ट: 28-30 एनएम
*जी1 थ्रेड पोर्ट: 36-38 एनएम
- समय-समय पर सीलिंग प्रदर्शन और बिजली के तारों की जकड़न का निरीक्षण करें।
- लंबे समय तक स्थिर स्थिति के कारण पॉपपेट स्पूल आसंजन और रुकावट को रोकने के लिए हर 30 दिनों में एक बार पूर्ण स्विचिंग चक्र लागू करें।
SOLH VCH410 हाई-प्रेशर पायलट पॉपपेट 3-पोर्ट सोलनॉइड वाल्व 5.0 एमपीए तक काम करने वाले दबाव का समर्थन करता है, जो पॉलीयूरेथेन इलास्टिक सीलिंग, बड़े प्रवाह जी मानक पोर्ट और 10-मिलियन-चक्र सेवा जीवन से सुसज्जित है, मध्यम और उच्च दबाव वाली हवा और अक्रिय गैस चार्ज और वेंट औद्योगिक नियंत्रण सर्किट के लिए विश्वसनीय समर्पित स्विचिंग वाल्व है।
