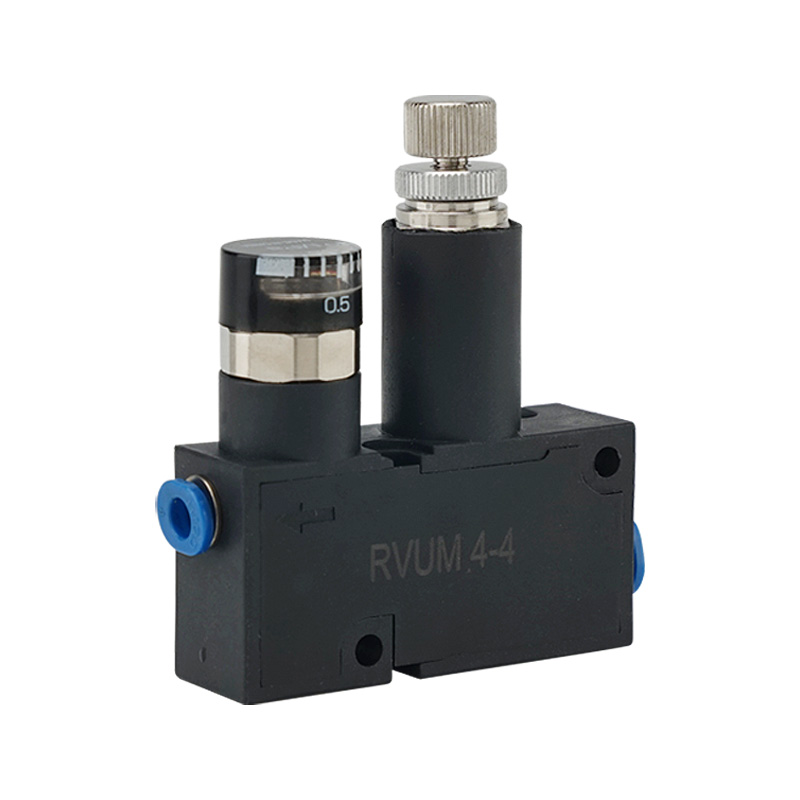

आरवीयूएम सीरीज मिनी प्रेशर रेगुलेटर वाल्व | वन-टच फिटिंग के साथ कॉम्पैक्ट डायरेक्ट-एक्टिंग पिस्टन एयर प्रेशर कम करने वाला वाल्व

ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच | अल्ट्रा-कॉम्पैक्ट प्रेसिजन वायवीय दबाव नियामक

1. उत्पाद अवलोकन

     SOLH RVUM श्रृंखला एक हैअल्ट्रा-कॉम्पैक्ट डायरेक्ट-एक्टिंग पिस्टन प्रकार माइक्रो प्रेशर रेगुलेटर वाल्व, विशेष रूप से अंतरिक्ष-सीमित लघु वायवीय सर्किट के लिए विकसित किया गया। यह राहत-प्रकार (मानक) और गैर-राहत-प्रकार दोनों संरचनाओं का समर्थन करता है, जिसमें लचीले सीधे/कोहनी कनेक्शन विकल्प, एकीकृत वन-टच फिटिंग और 0.1-0.8MPa सटीक दबाव विनियमन शामिल हैं। अल्ट्रा-छोटे हल्के डिजाइन, विविध बढ़ते तरीकों और स्थिर दबाव आउटपुट के साथ, इसे वितरण, वैक्यूम सोखना और सूक्ष्म वायु प्रवाह जैसे सटीक छोटे-प्रवाह परिदृश्यों में व्यापक रूप से लागू किया जाता है, जो लघु स्वचालित उपकरणों के लिए इष्टतम दबाव स्थिरीकरण समाधान के रूप में कार्य करता है।

2. कोर पोजिशनिंग और कार्य सिद्धांत

     • संरचनात्मक डिज़ाइन: उच्च परिशुद्धता प्रत्यक्ष-अभिनय पिस्टन संरचना को अपनाता है, जो दो संस्करणों में उपलब्ध है: मानक राहत प्रकार और वैकल्पिक गैर-राहत प्रकार, विभिन्न सर्किट दबाव विनियमन मांगों को पूरा करता है।

     • परिशुद्धता दबाव स्थिरीकरण: अधिकतम इनलेट दबाव 0.9MPa तक पहुंचता है, स्थिर समायोज्य आउटपुट दबाव 0.1MPa से 0.8MPa तक होता है। राहत-प्रकार का डिज़ाइन निरंतर डाउनस्ट्रीम दबाव बनाए रखने के लिए स्वचालित रूप से अधिक दबाव वाली हवा को समाप्त कर देता है।

     • लागू माध्यम: शुद्ध संपीड़ित हवा, तेल मुक्त स्नेहन संचालन का समर्थन, स्वच्छ और सटीक वायवीय कार्य वातावरण के लिए पूरी तरह से अनुकूल।

3. उत्कृष्ट उत्पाद विशेषताएँ

  3.1 अल्ट्रा-कॉम्पैक्ट और हल्की बॉडी

     संपूर्ण वाल्व बॉडी अत्यंत छोटे स्थान के साथ लघु एकीकृत डिजाइन को अपनाती है। यह उपकरण अंतर्निर्मित इंस्टॉलेशन, पैनल माउंटिंग और संकीर्ण जिग स्पेस लेआउट के लिए बिल्कुल उपयुक्त है, जो लघु वायवीय प्रणालियों के लिए शून्य-स्पेस व्यवसाय अनुकूलन को साकार करता है।

  3.2 लचीली वन-टच फिटिंग पाइपिंग

     IN और OUT दोनों पोर्ट सीधे और कोहनी प्रकार के मुफ्त स्विचिंग का समर्थन करते हैं। मीट्रिक φ4/φ6 और इंपीरियल 5/32"/1/4" वायवीय ट्यूबों के साथ संगत। टूल-मुक्त प्लग-इन इंस्टॉलेशन मजबूत अनुकूलता के साथ ऑन-साइट पाइपिंग और संशोधन दक्षता में काफी सुधार करता है।

  3.3 उच्च परिशुद्धता स्थिर दबाव विनियमन

     व्यावसायिक 0–0.8MPa दबाव नापने का यंत्र ±5% FS की विनियमन सटीकता से सुसज्जित है। यह स्वचालित वितरण, वर्कपीस वैक्यूम सोखना, माइक्रो एयर ब्लोइंग और पोजिशनिंग नियंत्रण जैसे छोटे-प्रवाह परिशुद्धता परिदृश्यों के लिए अल्ट्रा-स्थिर दबाव आउटपुट प्रदान करता है, जो उत्पाद परिशुद्धता को प्रभावित करने वाले दबाव उतार-चढ़ाव से प्रभावी ढंग से बचाता है।

  3.4 विविध माउंटिंग विधियाँ

     स्वतंत्र प्रत्यक्ष स्थापना और ब्रैकेट एकीकृत क्लस्टर स्थापना का समर्थन करता है। यह एकल-बिंदु स्वतंत्र दबाव विनियमन और मल्टी-लूप एकीकृत केंद्रीकृत दबाव नियंत्रण को साकार करते हुए, विभिन्न उपकरण लेआउट आवश्यकताओं को लचीले ढंग से अनुकूलित कर सकता है।

  3.5 टिकाऊ एवं विश्वसनीय प्रदर्शन

     वाल्व बॉडी उत्कृष्ट संक्षारण प्रतिरोध और संरचनात्मक स्थिरता के साथ उच्च शक्ति वाले एल्यूमीनियम मिश्र धातु और राल सामग्री से बनी है। काम करने का तापमान 0℃ से 60℃ (गैर-ठंड वातावरण) तक होता है, जो औद्योगिक उत्पादन परिदृश्यों में लंबे समय तक स्थिर संचालन सुनिश्चित करता है।

4. सामान्य तकनीकी विशिष्टताएँ

5. मॉडल कोडिंग नियम और चयन उदाहरण

  5.1 पूर्ण मॉडल परिभाषा

     मानक मॉडल प्रारूप: आरवीयूएम - [ट्यूब स्पेक] - [ट्यूब स्पेक] - [प्रत्यय]

     • आरवीयूएम: अल्ट्रा-कॉम्पैक्ट पिस्टन प्रकार मिनी प्रेशर रेगुलेटर के लिए श्रृंखला कोड

     • ट्यूब स्पेक कोड: 04=φ4मिमी, 06=φ6मिमी, 08=φ8मिमी

     • प्रत्यय ए: सटीक दबाव नापने का यंत्र से सुसज्जित

 5.2 सामान्य मॉडल अनुप्रयोग मामले

     • आरवीयूएम6-6: पारंपरिक लघु वायवीय सर्किट के लिए φ6 सीधे इनलेट + φ6 सीधे आउटलेट के साथ मूल मॉडल

     • आरवीयूएम6-6-ए: φ6 सीधा इनलेट और आउटलेट अंतर्निर्मित दबाव गेज के साथ, दृश्य दबाव विनियमन को साकार करता है

     • आरवीयूएम4-6: φ4 सीधे इनलेट + φ6 कोहनी आउटलेट, संकीर्ण स्थान और सूक्ष्म प्रवाह पाइपलाइनों के लिए छोटे-कैलिबर असममित मॉडल

6. विशिष्ट अनुप्रयोग परिदृश्य

     • माइक्रो ऑटोमेशन उपकरण एवं जिग्स: 3सी इलेक्ट्रॉनिक उपकरण, चिकित्सा उपकरण, छोटे रोबोटिक हथियार और सटीक टूलींग फिक्स्चर में व्यापक रूप से उपयोग किया जाता है।

     • परिशुद्ध लघु-प्रवाह नियंत्रण: स्वचालित वितरण, वैक्यूम वर्कपीस सोखना, माइक्रो एयर ब्लोइंग सफाई और सटीक स्थिति दबाव नियंत्रण के लिए पेशेवर।

     • कॉम्पैक्ट इंटीग्रेटेड सिस्टम: उपकरण अंतर्निर्मित इंस्टॉलेशन, पैनल एम्बेडेड माउंटिंग और मल्टी-लूप क्लस्टर एकीकृत वायवीय सिस्टम के लिए आदर्श।

     • सोलेनॉइड वाल्व रियर सर्किट: द्वितीयक दबाव में कमी और स्थिर दबाव आउटपुट के लिए सीधे सोलनॉइड वाल्वों की डाउनस्ट्रीम स्थापित की गई, जिससे हवा के दबाव में उतार-चढ़ाव समाप्त हो गया।

7. उत्पाद श्रृंखला तुलना एवं चयन गाइड

एक वाक्य सारांश

     SOLH RVUM श्रृंखला मिनी प्रेशर रेगुलेटर अल्ट्रा-कॉम्पैक्ट आकार, लचीली वन-टच पाइपिंग और 0.1-0.8MPa सटीक दबाव विनियमन को एकीकृत करता है, जो अंतरिक्ष-सीमित माइक्रो वायवीय सर्किट और सटीक छोटे-प्रवाह स्वचालित उपकरण के लिए सबसे अधिक मिलान वाला उच्च-स्थिरता दबाव स्थिरीकरण समाधान है।
