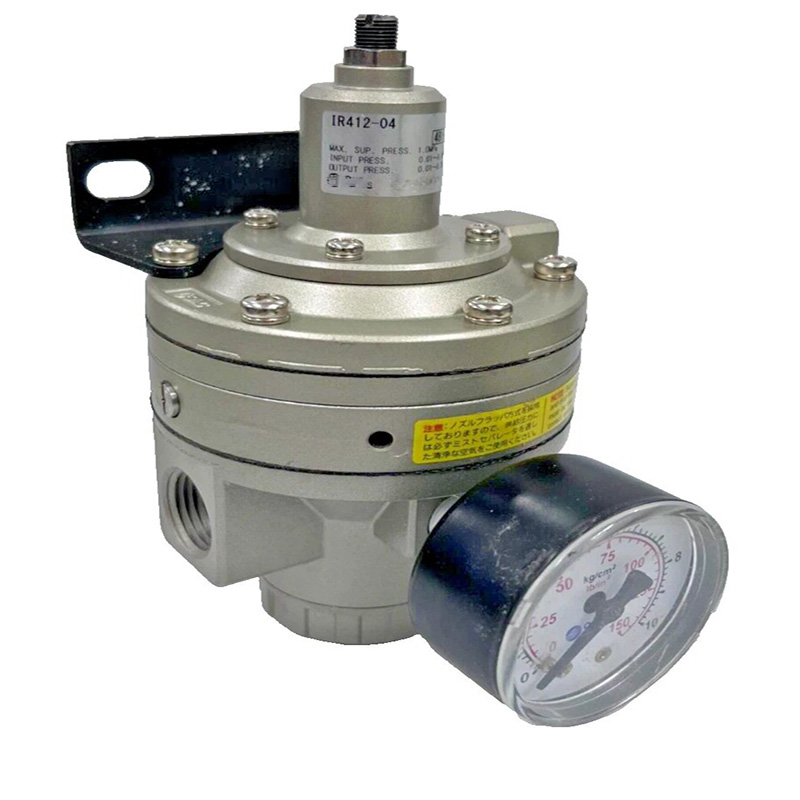

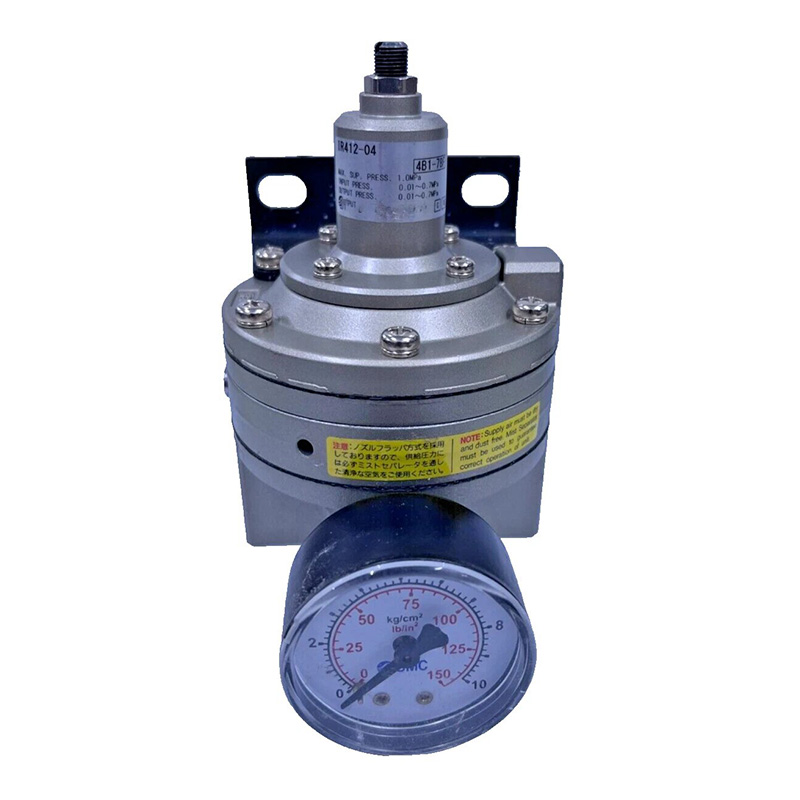

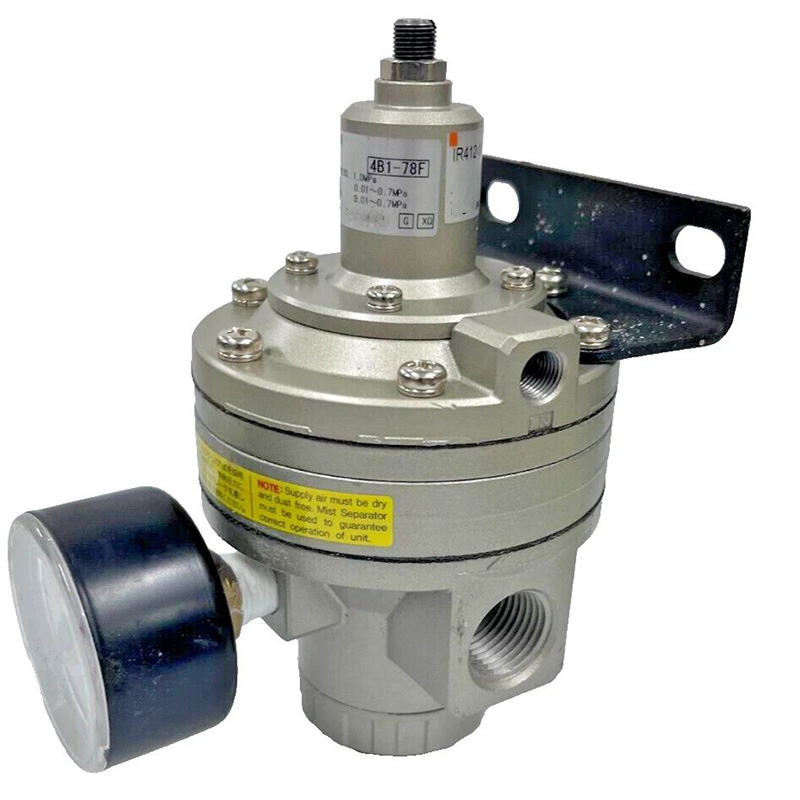

आईआर412-04-एक्स32 उच्च परिशुद्धता पायलट संचालित नियामक

ब्रांड: रिचगे टेक्नोलॉजी द्वारा SOLH (睿其格科技)

उत्पाद अवलोकन

     IR412-04-X32 IR श्रृंखला के बड़े-प्रवाह पायलट-संचालित सटीक दबाव स्टेबलाइज़र से संबंधित है। यह रेगुलेटर भारी-मांग वाली वायवीय कामकाजी परिस्थितियों के लिए डिज़ाइन किया गया है जिसके लिए अल्ट्रा-स्थिर आउटपुट दबाव और छोटे दबाव में उतार-चढ़ाव की आवश्यकता होती है, एसएमसी मूल आईआर 412 श्रृंखला के साथ पूर्ण आयाम और प्रदर्शन विनिमेय है।

1. मुख्य तकनीकी विशिष्टताएँ

      - श्रृंखला का नाम: IR412 उच्च परिशुद्धता स्थिरीकरण नियामक

      -- पूर्ण मॉडल: आईआर412-04-एक्स32

          · 04: मुख्य पोर्ट थ्रेड आरसी 1/2"

          · X32: रियर एग्जॉस्ट, बढ़ी हुई संवेदनशीलता और न्यूनतम स्थिर हवा की खपत सहित कस्टम विशेष कॉन्फ़िगरेशन

     --संरचना प्रकार: पायलट-संचालित राहत परिशुद्धता नियामक

     --लागू माध्यम: सूखी और साफ संपीड़ित हवा

     --अधिकतम इनलेट कार्य दबाव: 1.0 एमपीए

     --समायोज्य दबाव सीमा: 0.01 ~ 0.7 एमपीए

     --सटीकता पर नियंत्रण रखें

        · संवेदनशीलता: 0.2% पूर्ण पैमाने पर

        · दोहराव योग्यता: ±0.5% पूर्ण पैमाने पर

     --प्रवाह प्रदर्शन: अधिकतम प्रवाह क्षमता, IR201 मॉडल के प्रवाह से लगभग दोगुना

     - राहत निकास क्षमता: पारंपरिक सटीक नियामकों की तुलना में अधिक दबाव वाला निकास प्रवाह 5 गुना अधिक है

     --स्थिर वायु खपत: अल्ट्रा-लो, 1 लीटर/मिनट से कम

     --ऑपरेटिंग तापमान: -5℃ ~ +60℃

     --शुद्ध वजन: लगभग. 1.0 किग्रा

     --माउंटिंग विकल्प: पैनल माउंटिंग या ब्रैकेट माउंटिंग; दबाव नापने का यंत्र सामने या पीछे की तरफ स्थापित करने योग्य

2. नोजल-फ्लैपर पायलट ऑपरेटिंग सिद्धांत

     - दबाव सेटिंग चरण: आंतरिक स्प्रिंग को संपीड़ित करने और नोजल मार्ग को बंद करने के लिए समायोजन घुंडी को घुमाएं; पायलट एयर आउटपुट दबाव को समायोजित करने के लिए मुख्य स्पूल को धक्का देता है।

     --स्थिर विनियमन चरण: आउटलेट दबाव स्प्रिंग तनाव को संतुलित करने के लिए डायाफ्राम पर कार्य करता है, जिससे निरंतर पूर्व निर्धारित दबाव बना रहता है।

     --अधिक दबाव राहत चरण: जब डाउनस्ट्रीम दबाव लक्ष्य मान से अधिक हो जाता है, तो डायाफ्राम नोजल खोलने के लिए ऊपर उठता है, पायलट दबाव तुरंत कम हो जाता है, और मुख्य वाल्व उच्च गति से अनावश्यक हवा छोड़ता है। मुख्य लाभ: संयुक्त पायलट नियंत्रण और राहत संरचना अल्ट्रा-फास्ट प्रतिक्रिया गति, स्थिर दबाव आउटपुट और उत्कृष्ट बड़े-प्रवाह प्रदर्शन प्रदान करती है।

3. पूर्ण मॉडल कोड स्पष्टीकरण (IR412-04-X32)

     --आईआर412: बड़े-कैलिबर उच्च परिशुद्धता नियामक आधार श्रृंखला

     --04: मुख्य पोर्ट विशिष्टता आरसी 1/2"

     --X32: कस्टम अपग्रेड संस्करण

        · रियर एग्जॉस्ट लेआउट (मानक संस्करण फ्रंट एग्जॉस्ट को अपनाता है)

        · बेहतर प्रतिक्रिया संवेदनशीलता

        · कम स्थिर वायु खपत डिज़ाइन

4. मुख्य उत्पाद लाभ

     --0.2% पूर्ण पैमाने की संवेदनशीलता के साथ बेहतर नियंत्रण परिशुद्धता, तनाव नियंत्रण, सटीक स्थिति और द्रव वितरण उपकरण से पूरी तरह मेल खाता है।

     --बड़ा 1/2-इंच पोर्ट अधिकतम प्रवाह प्रदान करता है, बड़े-बोर सिलेंडर और उच्च खपत वाले वायवीय उत्पादन लाइनों का समर्थन करता है।

     - आउटपुट दबाव में उतार-चढ़ाव को तेजी से खत्म करने के लिए उच्च-मात्रा राहत चैनल के माध्यम से त्वरित दबाव सुधार।

     --दीर्घकालिक परिचालन लागत को कम करने के लिए 1 लीटर/मिनट से कम स्थिर स्थिति वाली वायु खपत के साथ ऊर्जा-बचत डिज़ाइन।

     -लचीला स्थापना लेआउट; दबाव नापने का यंत्र और फिक्सिंग ब्रैकेट को आवश्यकतानुसार आगे या पीछे की तरफ जोड़ा जा सकता है।

     --X32 अनुकूलित पिछला निकास स्वच्छ कार्य वातावरण बनाए रखने के लिए धूल और तेल धुंध संदूषण को रोकता है।

5. विशिष्ट अनुप्रयोग परिदृश्य

     सटीक गोंद वितरण और औद्योगिक कोटिंग उत्पादन लाइनें मुद्रण, लिथियम बैटरी और कपड़ा उद्योगों के लिए फिल्म, तार और कपड़ा तनाव नियंत्रण मशीनरी उच्च गति सिलेंडर पोजिशनिंग उपकरण, हाइड्रोलिक वायवीय प्रेस और स्थानांतरण स्वचालन प्रयोगशाला मापने के उपकरण और लंबी अवधि के दबाव होल्डिंग सर्किट सेमीकंडक्टर, इलेक्ट्रॉनिक असेंबली और क्लीनरूम सटीक वायवीय प्लेटफार्म

मॉडल प्रदर्शन तुलना: IR412 बनाम IR201 बनाम एआरजे310

एक वाक्य सारांश

     IR412-04-X32 एक एसएमसी-संगत बड़े-कैलिबर पायलट परिशुद्धता नियामक है, जिसमें X32 अनुकूलित रियर एग्जॉस्ट और अल्ट्रा-लो वायु खपत है, जो उच्च-प्रवाह परिशुद्धता वितरण, तनाव समायोजन और पोजिशनिंग ऑटोमेशन सिस्टम के लिए शीर्ष दबाव नियंत्रण समाधान के रूप में कार्य करता है।
