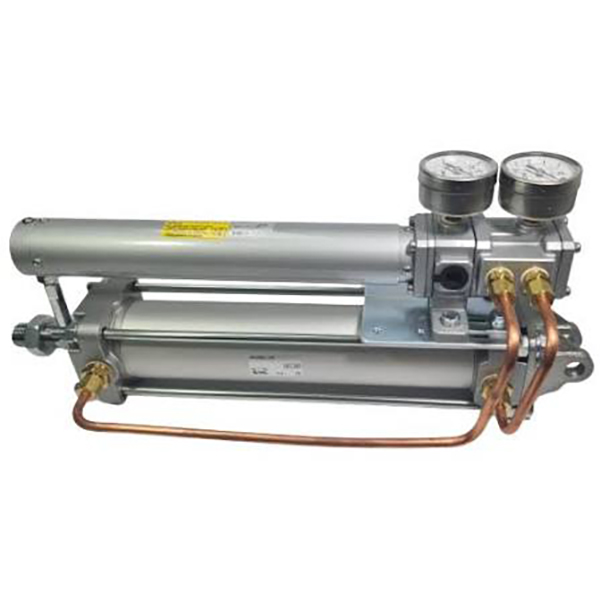

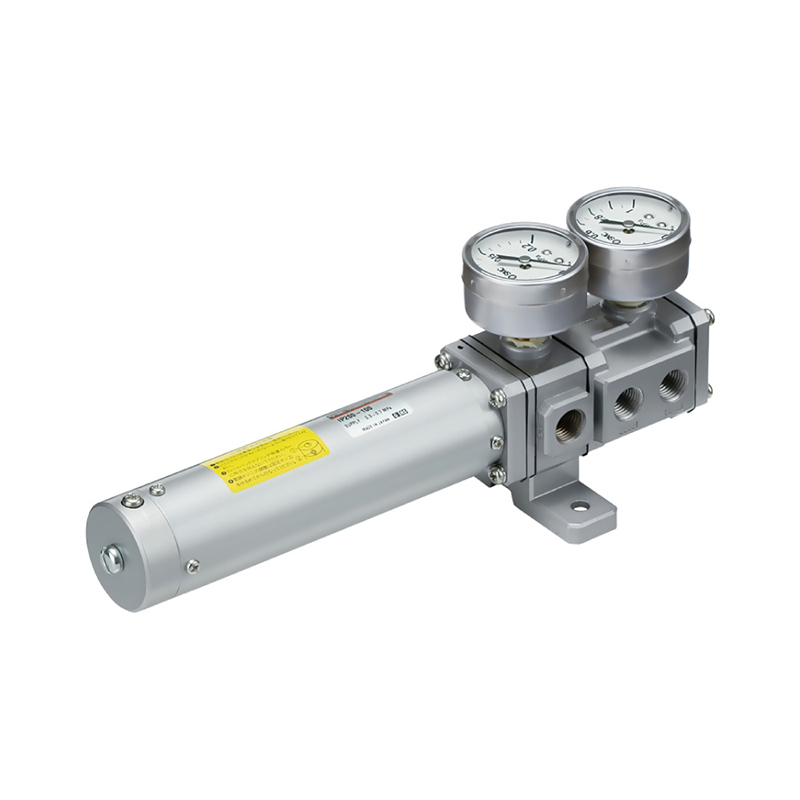

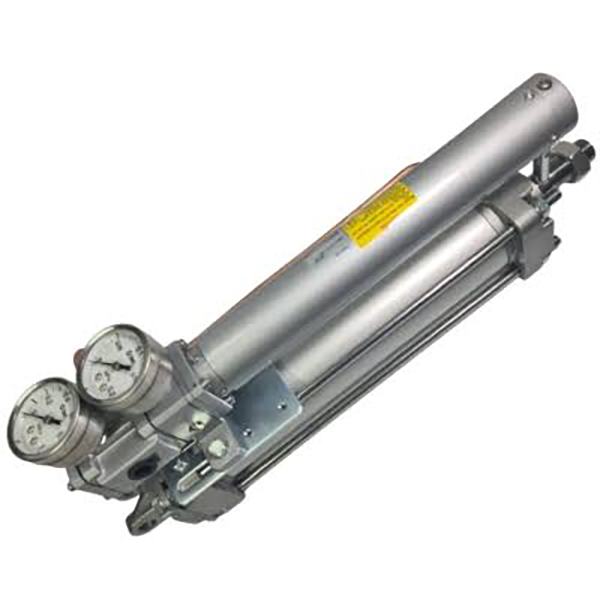

IP200 श्रृंखला वायवीय पायलट सर्वो सिलेंडर पोजिशनर

ब्रांड:रिचगे टेक्नोलॉजी द्वारा एसओएलएच

उत्पाद स्थिति निर्धारण

     रिचगे टेक्नोलॉजी के SOLH ब्रांड के तहत लॉन्च की गई IP200 श्रृंखला एक वायवीय पायलट सर्वो सिलेंडर पोजिशनर है। यह मानक सिलेंडरों के लिए उच्च परिशुद्धता आनुपातिक स्थिति नियंत्रण प्रदान करता है, 0.02~0.1MPa वायवीय नियंत्रण संकेत को सिलेंडर पिस्टन रॉड के सटीक विस्थापन में रैखिक रूप से परिवर्तित करता है। बिजली की आपूर्ति के बिना पूरी तरह से हवा से चलने वाला, यह विस्फोट-प्रवण औद्योगिक वातावरण के लिए आंतरिक रूप से सुरक्षित स्थिति समाधान है।

मुख्य तकनीकी विशिष्टताएँ

    1. बुनियादी पैरामीटर

     - संगत सिलेंडर: बोर ≥ Ø50 मिमी, स्ट्रोक 25 ~ 300 मिमी (1 मिमी वृद्धि के अनुसार अनुकूलन योग्य)

     - नियंत्रण सिद्धांत: बल संतुलन सिद्धांत पर आधारित नोजल-फ्लैपर सर्वो तंत्र

     -- आपूर्ति वायु दबाव (एसयूपी): 0.3~0.7एमपीए

     -- इनपुट नियंत्रण सिग्नल (आईएन): मानक 0.02~0.1एमपीए वायवीय सिग्नल

     - परिवेश और मध्यम तापमान: -5℃ ~ +60℃ (मानक संस्करण)

     - पोर्ट थ्रेड: मुख्य पोर्ट Rc1/4; दबाव नापने का यंत्र पोर्ट Rc1/8

     -- शुद्ध वज़न: लगभग. 700 ग्राम (100 मिमी स्ट्रोक मॉडल पर आधारित) नियंत्रण सटीकता सूचकांक · संवेदनशीलता: ≤ 0.5% एफएस।

     - रैखिकता: ≤ ±2% F.S.

     -- हिस्टैरिसीस: ≤ 1% F.S.

     -- पुनरावर्तनीयता: ≤ ±1% F.S.2.

बल संतुलन कार्य सिद्धांत

     - सिग्नल इनपुट: वायवीय नियंत्रण सिग्नल पोर्ट IN में प्रवेश करता है और इनपुट डायाफ्राम को धक्का देता है।

     - सर्वो प्रवर्धन: डायाफ्राम विस्थापन बैक प्रेशर को समायोजित करने के लिए नोजल के खिलाफ क्लीयरेंस को बदलता है, जिससे आंतरिक स्पूल एयर सर्किट को स्विच करने के लिए प्रेरित होता है।

     - सिलेंडर एक्चुएशन: डबल-एक्टिंग सिलेंडर को बढ़ाने या वापस लेने के लिए OUT1 / OUT2 पोर्ट के माध्यम से दबावयुक्त वायु आउटपुट।

     - स्थिति फीडबैक: सिलेंडर स्ट्रोक मोशन इनपुट सिग्नल के साथ बल संतुलन तक पहुंचने के लिए कनेक्टिंग रॉड और फीडबैक स्प्रिंग के माध्यम से फीडबैक डायाफ्राम को वापस खींचता है; सिलेंडर को लक्ष्य स्थिति पर सटीक रूप से लॉक करने के लिए स्पूल तटस्थ स्थिति में लौट आता है।

मॉडल कोड परिभाषा (IP200-XXX-YY)

     - IP200: बेस सीरीज़ कोड

     - XXX: रेटेड स्ट्रोक (25 / 50 / 100 / 150 / 200 / 250 / 300 मिमी)

     --YY वैकल्पिक प्रत्यय: कोई प्रत्यय नहीं: कार्बन स्टील फीडबैक स्प्रिंग के साथ मानक मॉडल -T: स्टेनलेस स्टील फीडबैक स्प्रिंग से सुसज्जित -XN: कम तापमान संस्करण (-30°C ~ +60°C) -XZ: उच्च तापमान संस्करण (-5°C ~ +80°C)

उदाहरण: IP200-200-T → 200 मिमी स्ट्रोक, स्टेनलेस स्टील फीडबैक स्प्रिंग।

पोर्ट परिभाषा

     -- समर्थन: मुख्य वायु आपूर्ति इनपुट (0.3~0.7एमपीए)

     -- IN: वायवीय नियंत्रण सिग्नल इनपुट (0.02~0.1MPa)

     - OUT1 / OUT2: डबल एक्टिंग सिलेंडर के लिए डुअल आउटपुट पोर्ट

     --उदा: निकास बंदरगाह

     - गेज: दबाव गेज स्थापना के लिए समर्पित बंदरगाह

मुख्य उत्पाद लाभ

     - उच्च परिशुद्धता विस्फोट-सुरक्षित वायवीय पोजिशनिंग इलेक्ट्रिक सर्वो सिस्टम की तुलनीय पोजिशनिंग सटीकता; बिना किसी विद्युत घटक के पूरी तरह से हवा से संचालित, ज्वलनशील और विस्फोटक कार्य क्षेत्रों के लिए आंतरिक रूप से सुरक्षित।

     - कॉम्पैक्ट इंटीग्रेटेड ऑल-इन-वन स्ट्रक्चर इंटीग्रेटेड यूनिट डिज़ाइन, मानक सिलेंडर पर सीधे माउंटिंग के लिए, ऑन-साइट इंस्टॉलेशन और नियमित रखरखाव प्रक्रियाओं को सरल बनाता है।

     - सुविधाजनक कैलिब्रेशन डिज़ाइन अतिरिक्त उपकरणों के बिना तेजी से ऑन-साइट कैलिब्रेशन के लिए अंतर्निहित स्वतंत्र शून्य समायोजन स्क्रू और स्पैन समायोजन स्क्रू।

     - संक्षारण प्रतिरोध फीडबैक स्प्रिंग के लिए कई सामग्री विकल्प आर्द्र, संक्षारक कार्यशाला वातावरण के अनुकूल कार्बन स्टील या स्टेनलेस स्टील वेरिएंट में उपलब्ध हैं।

     -- विस्तृत तापमान रेंज कस्टम संस्करण जटिल परिवर्तनीय तापमान औद्योगिक स्थितियों को संतुष्ट करने के लिए मानक, कम तापमान और उच्च तापमान वैकल्पिक मॉडल।

विशिष्ट अनुप्रयोग परिदृश्य

     - सटीक पोजिशनिंग स्टेशन: कटिंग, प्रेस-फिटिंग, कोटिंग और स्वचालित सामग्री हैंडलिंग उपकरण

     -- औद्योगिक प्रक्रिया नियंत्रण: वाल्व खोलने का विनियमन, वेब तनाव नियंत्रण और वेब एज सुधार प्रणाली

     - विशेष कठोर वातावरण: रासायनिक संयंत्रों और खनन मशीनरी के लिए विस्फोट-रोधी, धूलरोधी और जलरोधी उपकरण

     - वायवीय सर्वो कोर इकाई: पूर्ण वायवीय सर्वो पोजिशनिंग सिस्टम के केंद्रीय नियंत्रण घटक के रूप में कार्य करता है

संचालन एवं स्थापना दिशानिर्देश

     - वायु स्रोत की आवश्यकता: नोजल रुकावट और स्थिति विफलता को रोकने के लिए आपूर्ति हवा सूखी और निस्पंदन परिशुद्धता ≤5μm के साथ साफ होनी चाहिए।

     - अंशांकन संदर्भ: इष्टतम रैखिक प्रदर्शन के लिए 0.5 एमपीए के मानक आपूर्ति दबाव के तहत पूर्ण शून्य और स्पैन समायोजन।

     --बढ़ाने की दिशा: किसी भी कोण पर स्थापना का समर्थन करता है; ऐसे माउंटिंग लेआउट से बचें जिसके कारण यूनिट की आंतरिक असेंबली के अंदर गाढ़ा पानी जमा हो जाता है।

एक वाक्य सारांश

     SOLH IP200 बल-संतुलन नोजल-फ्लैपर वायवीय सर्वो पोजिशनर रैखिक रूप से 0.02 ~ 0.1MPa वायु सिग्नल को सटीक सिलेंडर विस्थापन में परिवर्तित करता है, जिसमें उच्च स्थिति सटीकता, विस्फोट-सुरक्षित वायु-केवल संचालन, शून्य/स्पैन समायोज्य अंशांकन और बहु-तापमान कस्टम विकल्प, विस्फोट प्रूफ रसायन, खनन और सटीक स्वचालन उपकरण के लिए आदर्श आनुपातिक स्थिति नियंत्रण इकाई शामिल है।
