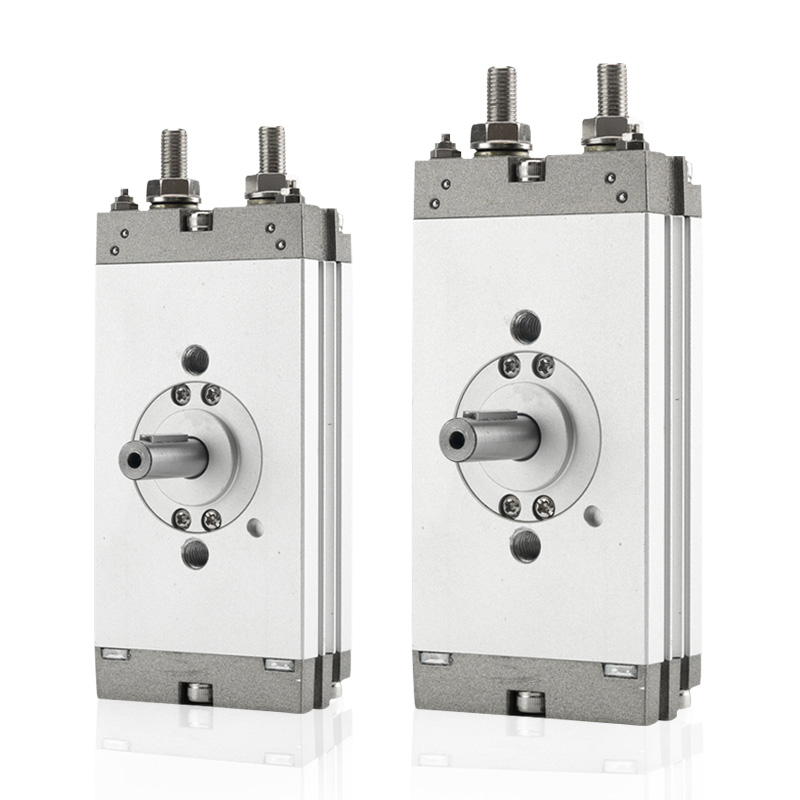

SOLH CRQ2 अल्ट्रा-थिन रैक और पिनियन रोटरी सिलेंडर शून्य-बैकलैश सटीक रोटेशन प्राप्त करने के लिए डबल-रैक मेशिंग संरचना को अपनाते हैं, जो अंतरिक्ष-बाधित प्रकाश और मध्यम-ड्यूटी स्वचालन के लिए बिल्कुल उपयुक्त है। अतिरिक्त माउंटिंग ब्रैकेट के बिना अल्ट्रा-लो-प्रोफाइल फ्लैट इंटीग्रेटेड फ्लैंज निर्माण की विशेषता, यह ±5° फाइन एंगल कैलिब्रेशन के साथ 90°, 180° और वैकल्पिक 360° फुल-सर्कल रोटेशन का समर्थन करता है। बोर का आकार φ10 से φ40 तक होता है; बार-बार साइकिल चलाने के दौरान जड़त्वीय प्रभाव को कम करने के लिए समायोज्य एयर कुशन के साथ बड़े विनिर्देश उपलब्ध हैं। CDRQ2 चुंबकीय संस्करण पीएलसी स्थिति सिग्नल लिंकेज के लिए चुंबकीय स्विच स्थापना का समर्थन करता है। तेल-मुक्त स्व-चिकनाई डिज़ाइन रखरखाव कार्यभार को बहुत कम कर देता है। स्थिर बड़े पैमाने पर उत्पादन और पर्याप्त स्पॉट स्टॉक द्वारा समर्थित, इन कॉम्पैक्ट स्विंग एक्चुएटर्स को 3सी इलेक्ट्रॉनिक्स पीसीबी फ्लिपिंग, पैकेजिंग मशीनरी, मेडिकल ऑटोमेशन और सटीक लघु इंडेक्सिंग स्टेशनों में व्यापक रूप से तैनात किया गया है।

CRQ2 सीरीज अल्ट्रा-थिन रैक और पिनियन रोटरी सिलेंडर | जीरो बैकलैश कॉम्पैक्ट स्विंग सिलेंडर

ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच


1. उत्पाद अवलोकन और मुख्य लाभ

     SOLH CRQ2 श्रृंखला एक अति पतली फ्लैट रैक और पिनियन रोटरी सिलेंडर है जिसमें डुअल-पिस्टन शून्य-बैकलैश संरचना है। अल्ट्रा-लो बॉडी हाइट और एकीकृत फ्लैंज माउंटिंग डिज़ाइन के साथ, यह 90°/180°/360° वाइड-रेंज स्विंग कोणों का समर्थन करता है और φ10 से φ40 तक बोर आकार को कवर करता है। स्थान-सीमित उपकरण लेआउट के लिए अनुकूलित, यह सिलेंडर प्रकाश और मध्यम-ड्यूटी इंडेक्सिंग, फ़्लिपिंग और घूर्णन स्टेशनों के लिए उच्च परिशुद्धता और स्थिर रोटरी प्रदर्शन प्रदान करता है, जो 3 सी, पैकेजिंग और मेडिकल ऑटोमेशन उपकरण के लिए पसंदीदा कॉम्पैक्ट रोटरी समाधान के रूप में कार्य करता है।


2. पूर्ण तकनीकी विशिष्टताएँ

 2.1 बुनियादी पैरामीटर

     • जनम का आकार: φ10/φ15/φ20/φ30/φ40 (अति पतली सपाट संरचना)

     • ऑपरेशन मोड: डबल-एक्टिंग रैक और पिनियन ड्राइव

     • कार्य दबाव सीमा: 0.15~0.7MPa; φ20/φ30/φ40 1.0MPa तक

     • प्रूफ का दबाव: 1.05MPa

     • परिवेश का तापमान: 0℃~60℃ (बर्फ रहित वातावरण)

     • स्नेहन: तेल मुक्त स्व-स्नेहन संचालन

     • बफ़र कॉन्फ़िगरेशन: φ10/φ15 केवल अंतर्निर्मित रबर बफर के साथ; φ20/φ30/φ40 दोहरी रबर बफर + वैकल्पिक समायोज्य वायु बफर (प्रत्यय सी) के साथ

     • कोण समायोजन: मानक ±5° अंत बोल्ट के माध्यम से ठीक समायोजन

     • चुंबकीय अनुकूलता: CDRQ2 अंतर्निर्मित चुंबकीय रिंग, D-M9B / D-A93 श्रृंखला स्विच के साथ संगत

  2.2 सैद्धांतिक टोक़ तालिका (@0.5MPa, N·m)

बोर का आकार (मिमी)

सैद्धांतिक टोक़ (एनएम)

10

0.3

15

0.75

20

1.8

30

3.1

40

5.3

  2.3 मानक स्विंग कोण एवं समायोज्य रेंज

     • 90° स्विंग: एडजस्टेबल रेंज 80°~100°

     • 180° स्विंग: एडजस्टेबल रेंज 170°~190°

     • 360° विस्तारित स्विंग: विशेष पूर्ण-रोटेशन मांगों के लिए एडजस्टेबल रेंज 350°~370°

  2.4 पोर्ट आकार विशिष्टता

     • φ10/φ15: M5×0.8

     • φ20/φ30/φ40: मानक Rc1/8; वैकल्पिक G1/8 और NPT धागा


3. मॉडल नामकरण नियम और आदेश उदाहरण

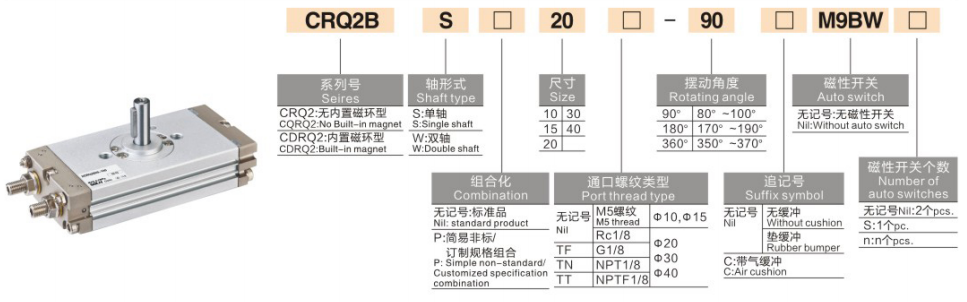

  1. पूर्ण मॉडल संरचना: CDRQ2BS20-180C

कोड खंड

परिभाषा

सी (उपसर्ग)

स्विच माउंटिंग के लिए अंतर्निर्मित चुंबकीय रिंग; नहीं C = गैर-चुंबकीय संस्करण

आरक्यू2

श्रृंखला कोड: अल्ट्रा-पतली फ्लैट रैक और पिनियन रोटरी सिलेंडर

B

बुनियादी बढ़ते प्रकार (प्रत्यक्ष स्थापना के लिए एकीकृत निकला हुआ किनारा शरीर)

एस/डब्ल्यू

शाफ्ट प्रकार: एस = एकल शाफ्ट; डब्ल्यू = दोहरी शाफ्ट

10/15/20/30/40

बोर का आकार (मिमी)

90/180/360

स्विंग कोण विशिष्टता

सी (प्रत्यय)

एयर बफ़र (केवल φ20/φ30/φ40 मॉडल के लिए उपलब्ध)

एक्स6

कम गति वाला संस्करण (सटीक संचालन के लिए 5s/90° धीमा स्विंग)

  2. विशिष्ट आदेश उदाहरण

     • मानक गैर-बफ़र मॉडल: CRQ2BW15-90 (मूल प्रकार, दोहरी शाफ्ट, φ15 बोर, 90° स्विंग, गैर-चुंबकीय, रबर बफर)

     • उच्च परिशुद्धता बफर मॉडल: CDRQ2BS40-180C (चुंबकीय रिंग सुसज्जित, एकल शाफ्ट, φ40 बोर, 180° स्विंग, एयर बफर)


4. संरचनात्मक सिद्धांत और मुख्य ताकतें

  4.1 आंतरिक संरचना एवं कार्य सिद्धांत

     CRQ2 श्रृंखला सममित दोहरे-पिस्टन डबल रैक मेशिंग संरचना को अपनाती है। संपीड़ित हवा समकालिक रैखिक गति के लिए दोहरे पिस्टन को चलाती है, जो स्थिर रोटरी टॉर्क को आउटपुट करने के लिए गियर रैक को धक्का देती है। इंटीग्रेटेड फ्लैट बॉडी बिल्ट-इन बफर मैकेनिज्म, एंड एंगल एडजस्टमेंट बोल्ट, सिंगल-साइड पाइपिंग इंटरफेस और डुअल-साइड मैग्नेटिक स्विच ग्रूव्स के साथ आती है। सममित बल संरचना ऑपरेशन के दौरान झटकों और प्रतिक्रिया को समाप्त करती है, जिससे अल्ट्रा-स्थिर उच्च-सटीक रोटरी स्थिति प्राप्त होती है।

  4.2 अद्वितीय मुख्य लाभ

     • अति पतली सपाट बॉडी: बेहद कम बॉडी ऊंचाई (17~37मिमी), सिलेंडर बॉडी को सीधे फ्लैंज के रूप में इस्तेमाल किया जा सकता है, जिससे अतिरिक्त माउंटिंग ब्रैकेट खत्म हो जाते हैं और ऊर्ध्वाधर इंस्टॉलेशन स्थान की काफी बचत होती है।

     • शून्य बैकलैश डिजाइन: डबल-रैक फुल मेशिंग संरचना शून्य क्लीयरेंस रोटेशन का एहसास कराती है, जिससे उच्च रिपीट पोजिशनिंग सटीकता और जिटर-फ्री स्टार्ट-स्टॉप ऑपरेशन सुनिश्चित होता है।

     • साफ-सुथरी पाइपिंग और वायरिंग: सिंगल-साइड एयर इंटरफ़ेस और समान-साइड डुअल स्विच ग्रूव्स क्लीनर उपकरण संरचना के लिए ऑन-साइट वायरिंग और पाइपिंग लेआउट को सरल बनाते हैं।

     • सटीक कोण फाइन-ट्यूनिंग: मानक ±5° समायोज्य स्विंग कोण विविध सटीक स्थिति आवश्यकताओं के अनुकूल होता है।

     • विविध शाफ्ट विकल्प: विभिन्न स्वचालित कनेक्शन मोड से मेल खाने के लिए वैकल्पिक एकल शाफ्ट (सार्वभौमिक) और दोहरी शाफ्ट (द्विदिशात्मक लिंकेज)।


5. स्थापना एवं चयन दिशानिर्देश

  5.1 इंस्टालेशन मोड

      बेसिक बी टाइप: सिलेंडर बॉडी का निचला भाग आरक्षित पोजिशनिंग छेद के साथ सीधे माउंटिंग का समर्थन करता है। एकीकृत निकला हुआ किनारा डिजाइन के लिए किसी अतिरिक्त फिक्सिंग सहायक उपकरण की आवश्यकता नहीं होती है, जिसमें तेजी से स्थापना और उच्च स्थिति सटीकता शामिल है।

  5.2 मुख्य चयन मानदंड

     • स्थान सीमा प्राथमिकता: ऊर्ध्वाधर ऊंचाई सीमित परिदृश्यों के लिए CRQ2 अल्ट्रा-थिन श्रृंखला चुनें; पर्याप्त इंस्टालेशन स्थान के लिए MSQ/HRQ श्रृंखला का चयन करें।

     • परिशुद्धता और प्रतिक्रिया की मांग: शून्य-बैकलैश उच्च परिशुद्धता स्थिति के लिए रैक और पिनियन CRQ2; कम लागत वाले बड़े-कोण प्रकाश-लोड रोटेशन के लिए वेन-प्रकार CRB2।

     • स्विंग कोण पुष्टिकरण: पारंपरिक फ़्लिपिंग/पोज़िशनिंग के लिए मानक 90°/180°; पूर्ण-सर्कल रोटेशन कार्य स्थितियों के लिए 360° विस्तारित प्रकार।

     • बफ़र मिलान: उच्च गति और मध्यम-भारी भार संचालन के लिए सी एयर बफर का चयन करें; मानक रबर बफ़र कम गति वाले प्रकाश-भार की माँगों को पूरा करता है।

     • सिग्नल फीडबैक मांग: पीएलसी स्थिति का पता लगाने और स्वचालित लिंकेज नियंत्रण के लिए CDRQ2 चुंबकीय रिंग संस्करण चुनें; सिग्नल फीडबैक के बिना सरल रोटरी गति के लिए CRQ2 गैर-चुंबकीय संस्करण।


6. विशिष्ट अनुप्रयोग परिदृश्य

     • 3सी और इलेक्ट्रॉनिक्स उद्योग: पीसीबी बोर्ड फ़्लिपिंग, चिप सॉर्टिंग, छोटे फिक्स्चर रोटेशन और सटीक घटक स्थिति।

     • पैकेजिंग एवं मुद्रण उपकरण: लेबल स्विंगिंग, बॉक्स सीलिंग पोजिशनिंग, बैफल डिफ्लेक्शन और निरंतर पैकेजिंग लाइन दिशात्मक स्विचिंग।

     • कॉम्पैक्ट ऑटोमेशन स्टेशन: लघु वाल्व स्विचिंग, सटीक अनुक्रमण स्थिति और संकीर्ण उपकरण स्थान में रोटरी संचालन।

     • चिकित्सा एवं परिशुद्धता मशीनरी: छोटे मैनिपुलेटर रोटेशन, सटीक मेडिकल एक्सेसरी फ़्लिपिंग और मिनी स्वचालित रोटरी प्लेटफ़ॉर्म।


7. सीआरक्यू2बी बनाम सीडीआरक्यू2बी तुलना तालिका

तुलना मद

सीआरक्यू2बी

सीडीआरक्यू2बी

पूरा नाम

अल्ट्रा-थिन रैक पिनियन रोटरी सिलेंडर

चुंबकीय अल्ट्रा-पतली रैक पिनियन रोटरी सिलेंडर

चुंबकीय अंगूठी

बिना

में निर्मित

चुंबकीय स्विच

माउंट करने योग्य नहीं

D-M9B/D-A93 के साथ संगत

स्थिति का पता लगाना

कोई संकेत प्रतिक्रिया नहीं

पीएलसी इन-प्लेस सिग्नल आउटपुट उपलब्ध है

समग्र आयाम

पूर्णतः सुसंगत

पूर्णतः सुसंगत

टोक़ और दबाव

लगातार प्रदर्शन

लगातार प्रदर्शन

बफ़र प्रकार

रबर/एयर बफर (सी)

रबर/एयर बफर (सी)

दस्ता प्रकार

सिंगल (एस)/डुअल (डब्ल्यू) वैकल्पिक

सिंगल (एस)/डुअल (डब्ल्यू) वैकल्पिक

अनुप्रयोग परिदृश्य

स्थिति का पता लगाए बिना सरल रोटरी ऑपरेशन

सीमा का पता लगाने और सिग्नल लिंकेज के साथ स्वचालित नियंत्रण

लागत स्तर

मानक किफायती

ज़रा सा ऊंचा


एक वाक्य सारांश

     SOLH CRQ2 श्रृंखला अल्ट्रा-थिन जीरो-बैकलैश रोटरी सिलेंडर में फ्लैट इंटीग्रेटेड फ्लैंज डिजाइन, मल्टी-एंगल एडजस्टेबल रोटेशन और स्पेस-सेविंग इंस्टॉलेशन की सुविधा है, जो प्रकाश और मध्यम-ड्यूटी नैरो-स्पेस स्वचालित फ़्लिपिंग और इंडेक्सिंग स्टेशनों के लिए उच्च-परिशुद्धता, स्थिर और कॉम्पैक्ट रोटरी समाधान प्रदान करता है।
