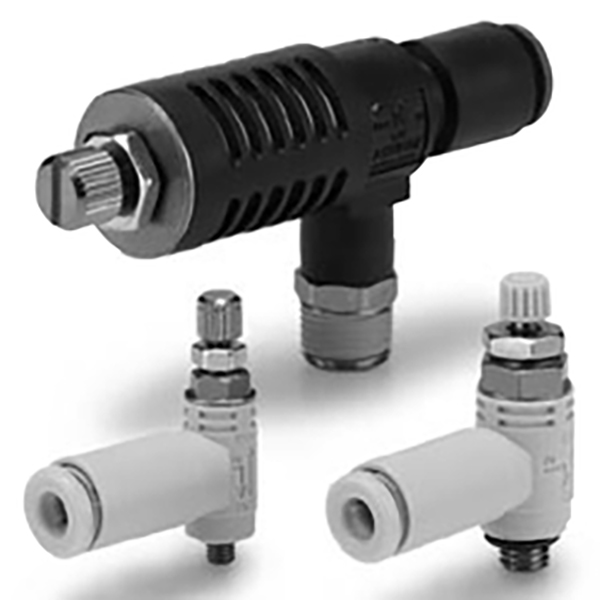

एएसवी सीरीज त्वरित निकास थ्रॉटल वाल्व
  • एएसवी सीरीज त्वरित निकास थ्रॉटल वाल्वएएसवी सीरीज त्वरित निकास थ्रॉटल वाल्व

एएसवी सीरीज त्वरित निकास थ्रॉटल वाल्व

एसओएलएच एएसवी श्रृंखला 4-इन-1 त्वरित निकास थ्रॉटल वाल्व, एसएमसी एएसवी के साथ पूरी तरह से विनिमेय। त्वरित-निकास, थ्रॉटलिंग समायोजन, अंतर्निर्मित साइलेंसर और वन-टच फिटिंग को एकीकृत करता है। 2× प्रवाह क्षेत्र, पुश-लॉक एंटी-वाइब्रेशन नॉब, UL94 V-0 ज्वाला-मंदक आवास। एल्बो और टी-स्ट्रेट शैलियाँ उपलब्ध हैं, जो उच्च गति, उच्च आवृत्ति कम शोर वाले वायवीय सिलेंडर स्वचालन प्रणालियों के लिए आदर्श हैं।

एएसवी सीरीज त्वरित निकास थ्रॉटल वाल्व | साइलेंसर और वन-टच फिटिंग के साथ 4-इन-1 हाई-स्पीड न्यूमेटिक स्पीड कंट्रोल वाल्व

ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच | एसएमसी एएसवी मूल श्रृंखला के लिए पूर्ण संगत प्रतिस्थापन


1. उत्पाद अवलोकन

     SOLH ASV श्रृंखला एक है4-इन-1 एकीकृत उच्च गति वायवीय नियंत्रण वाल्व जो क्विक एग्जॉस्ट फंक्शन, एग्जॉस्ट थ्रॉटलिंग रेगुलेशन, बिल्ट-इन साइलेंसर और वन-टच फिटिंग को जोड़ती है। पारंपरिक एकल-फ़ंक्शन गति नियंत्रण वाल्वों से भिन्न, एएसवी श्रृंखला में दोहरे प्रभावी प्रवाह क्षेत्र की सुविधा है, जो तेज़ सिलेंडर विस्तार और समायोज्य मूक वापसी को सक्षम करता है। यह उच्च गति सिलेंडर कार्रवाई और स्थिर गति विनियमन के बीच विरोधाभास को पूरी तरह से हल करता है, उच्च आवृत्ति, उच्च गति और कम शोर वायवीय स्वचालन परिदृश्यों के लिए मुख्य पसंदीदा वाल्व के रूप में कार्य करता है, जो मूल एसएमसी एएसवी श्रृंखला के साथ पूरी तरह से विनिमेय है।


2. मुख्य कार्य सिद्धांत एवं कार्य

     • इनटेक स्ट्रोक (अंदर → बाहर/सिलेंडर एक्सटेंशन): आंतरिक चेक वाल्व पूरी तरह से शून्य प्रवाह प्रतिरोध के साथ खुलता है, जिससे सीधे हवा के सेवन के माध्यम से बड़े प्रवाह का एहसास होता है। यह सिलेंडर विस्तार गति में काफी सुधार करता है और उच्च गति वाली तीव्र कार्रवाई आवश्यकताओं को पूरा करता है।

     • निकास स्ट्रोक (बाहर → EXH / सिलेंडर वापसी): चेक वाल्व स्वचालित रूप से बंद हो जाता है। निकास हवा स्थिर गति समायोजन के लिए सटीक सुई वाल्व थ्रॉटलिंग से गुजरती है, जबकि अंतर्निहित साइलेंसर निकास शोर को समाप्त करता है। यह समायोज्य प्रत्यावर्तन गति और मूक संचालन प्राप्त करता है।

     • सुपीरियर हाई-फ्लो प्रदर्शन: प्रभावी अनुभागीय प्रवाह क्षेत्र के बारे में हैसामान्य एएस श्रृंखला गति नियंत्रण वाल्व का 2 गुना, उच्च गति सिलेंडर आंदोलन और उच्च आवृत्ति चक्रीय संचालन के लिए शक्तिशाली प्रवाह समर्थन प्रदान करता है।


3. मॉडल कोडिंग नियम और पैरामीटर परिभाषा

  विशिष्ट मॉडल उदाहरण: ASV310F-01-06A

     • एएसवी: साइलेंसर और वन-टच फिटिंग के साथ 4-इन-1 त्वरित निकास थ्रॉटल वाल्व के लिए श्रृंखला कोड

     • आकार कोड (120/220/310/410/510): M3/M5/G1/8/G1/4/G3/8 पोर्ट विनिर्देशों के अनुरूप

     • F: तेजी से ट्यूबिंग इंस्टॉलेशन के लिए वन-टच क्विक कनेक्टर से लैस

     • थ्रेड कोड (01/02/03/04): 01=R1/8, 02=R1/4, 03=R3/8, 04=R1/2

     • ट्यूब बाहरी व्यास कोड: φ4/φ6/φ8/φ10/φ12 वायवीय ट्यूबों के अनुकूल

     • प्रत्यय परिभाषा: A=पुश-लॉक हैंडव्हील;S=धागा पूर्व-लेपित सीलेंट;N=इलेक्ट्रोलेस निकल चढ़ाना


4. दो संरचनात्मक प्रकार और अनुप्रयोग विशेषताएँ

 4.1 कोहनी प्रकार (एएसवी120एफ/एएसवी220एफ)

     • 90° कोहनी स्टीयरिंग संरचना, एएस श्रृंखला कोहनी गति नियंत्रण वाल्व के समान उपस्थिति, कॉम्पैक्ट और अंतरिक्ष-बचत।

     • असममित इंटरफ़ेस डिज़ाइन: एक तरफ M3/M5 थ्रेड पोर्ट, दूसरी तरफ एक-टच क्विक-फिट पोर्ट।

     • लघु और छोटे सिलेंडरों और संकीर्ण-स्थान उपकरण लेआउट परिदृश्यों के लिए आदर्श।

  4.2 टी-टाइप स्ट्रेट थ्रू (एएसवी310एफ/410एफ/510एफ)

     • थ्री-पोर्ट स्ट्रेट-थ्रू संरचना: इन थ्रेड एयर इनलेट, आउट क्विक-फिट एयर आउटलेट, EXH बिल्ट-इन साइलेंट एग्जॉस्ट पोर्ट।

     • बड़ा प्रभावी प्रवाह क्षेत्र और कम प्रवाह प्रतिरोध, सिलेंडर संचालन गति को अधिकतम करता है।

     • मानक, मध्यम और बड़े बोर हाई-स्पीड सिलेंडर के लिए पसंदीदा संरचना।


5. पूर्ण श्रृंखला मानक विशिष्टता तालिका

नमूना

धागे का आकार

ट्यूब आयुध डिपो

लागू परिदृश्य

एएसवी120एफ-एम3-04

एम3×0.5

φ4

माइक्रो सिलेंडर, अल्ट्रा-छोटे परिशुद्धता उपकरण

एएसवी220एफ-एम5-06

M5×0.8

φ6

छोटे सिलेंडर (φ12–φ20)

एएसवी310F-01-06A

आर1/8

φ6

मानक सिलेंडर (φ25–φ40)

एएसवी410F-02-08A

आर1/4

φ8

मध्यम और बड़े सिलेंडर (φ50-φ80)

एएसवी510F-03-10A

आर3/8

φ10

बड़े बोर सिलेंडर (φ100 और ऊपर)


6. मुख्य तकनीकी पैरामीटर और सामग्री विन्यास

पैरामीटर आइटम

विनिर्देश

लागू द्रव

स्वच्छ संपीड़ित हवा

कार्य दबाव सीमा

0.1-1.0 एमपीए

प्रूफ का दबाव

1.5 एमपीए

कार्य तापमान रेंज

-5℃~+60℃ (गैर-ठंड वातावरण)

वाल्व शारीरिक सामग्री

ज्वाला-मंदक पीबीटी (UL94 V-0 अग्निरोधक ग्रेड)

कनेक्टर सामग्री

निकल प्लेटिंग वाला पीतल, जंग रोधी और टिकाऊ

जबड़ा पंजा सामग्री

SUS304 स्टेनलेस स्टील, मजबूत क्लैंपिंग

संगत टयूबिंग

पीयू ट्यूब, नायलॉन ट्यूब, मुलायम नायलॉन ट्यूब, पीटीएफई ट्यूब


7. चयन अंतर: एएसवी बनाम साधारण एएस श्रृंखला गति नियंत्रण वाल्व

तुलना मद

एएसवी श्रृंखला

एएस सीरीज (साधारण गति वाल्व)

कार्यात्मक विन्यास

4-इन-1: त्वरित निकास + थ्रॉटलिंग + साइलेंसर + वन-टच फिटिंग

बेसिक 2-इन-1: वन-वे + केवल थ्रॉटलिंग

प्रवाह क्षमता

एएस श्रृंखला का 2 गुना प्रवाह क्षेत्र, अति उच्च गति

मानक पारंपरिक प्रवाह, साधारण गति

परिचालन शोर

बिल्ट-इन साइलेंसर, साइलेंट एग्जॉस्ट

कोई साइलेंसर नहीं, तेज़ निकास शोर

अनुप्रयोग परिदृश्य

उच्च गति, उच्च आवृत्ति, कम शोर वाले स्वचालन उपकरण

सामान्य पारंपरिक वायवीय कामकाजी स्थितियाँ

लागत स्थिति निर्धारण

उच्च-प्रदर्शन प्रकार, उच्च लागत प्रदर्शन

किफायती बुनियादी प्रकार, कम लागत


8. व्यावसायिक स्थापना एवं संचालन दिशानिर्देश

     • दिशात्मक स्थापना: वाल्व बॉडी पर तीर के निशान के अनुसार सख्ती से स्थापित करें। कनेक्ट करेंमें बंदरगाह सोलनॉइड वाल्व और के लिएआउट पोर्ट असामान्य गति विनियमन के कारण रिवर्स इंस्टॉलेशन से बचने के लिए सिलेंडर को।

     • त्वरित ट्यूबिंग कनेक्शन: वायवीय ट्यूब को सपाट काटें और इसे पूरी तरह से वन-टच फिटिंग में डालें जब तक कि "क्लिक" ध्वनि सुनाई न दे, जो मजबूत और वायुरोधी कनेक्शन की पुष्टि करता है।

     • कंपन-प्रूफ़ लॉकिंग ऑपरेशन: निकास प्रवाह और सिलेंडर गति को समायोजित करने के लिए हैंडव्हील को घुमाएँ।लॉक करने के लिए हैंडव्हील को नीचे दबाएं और उपकरण कंपन के कारण होने वाले गति बहाव को रोकें;अनलॉक करने के लिए हैंडव्हील को ऊपर खींचें द्वितीयक समायोजन के लिए.


एक वाक्य सारांश

     एसओएलएच एएसवी श्रृंखला एक पेशेवर 4-इन-1 हाई-स्पीड वायवीय नियंत्रण वाल्व है जो त्वरित निकास, निकास थ्रॉटलिंग, मूक शोर में कमी और वन-टच फिटिंग को एकीकृत करता है। दोहरे प्रवाह क्षेत्र, पुश-लॉक एंटी-वाइब्रेशन संरचना और अग्निरोधक टिकाऊ सामग्री के साथ, यह वायवीय सिलेंडरों की उच्च गति, उच्च आवृत्ति और मूक संचालन मांगों को पूरी तरह से पूरा करता है, जो सामान्य एएस श्रृंखला गति नियंत्रण वाल्वों के लिए इष्टतम अपग्रेड प्रतिस्थापन है।
