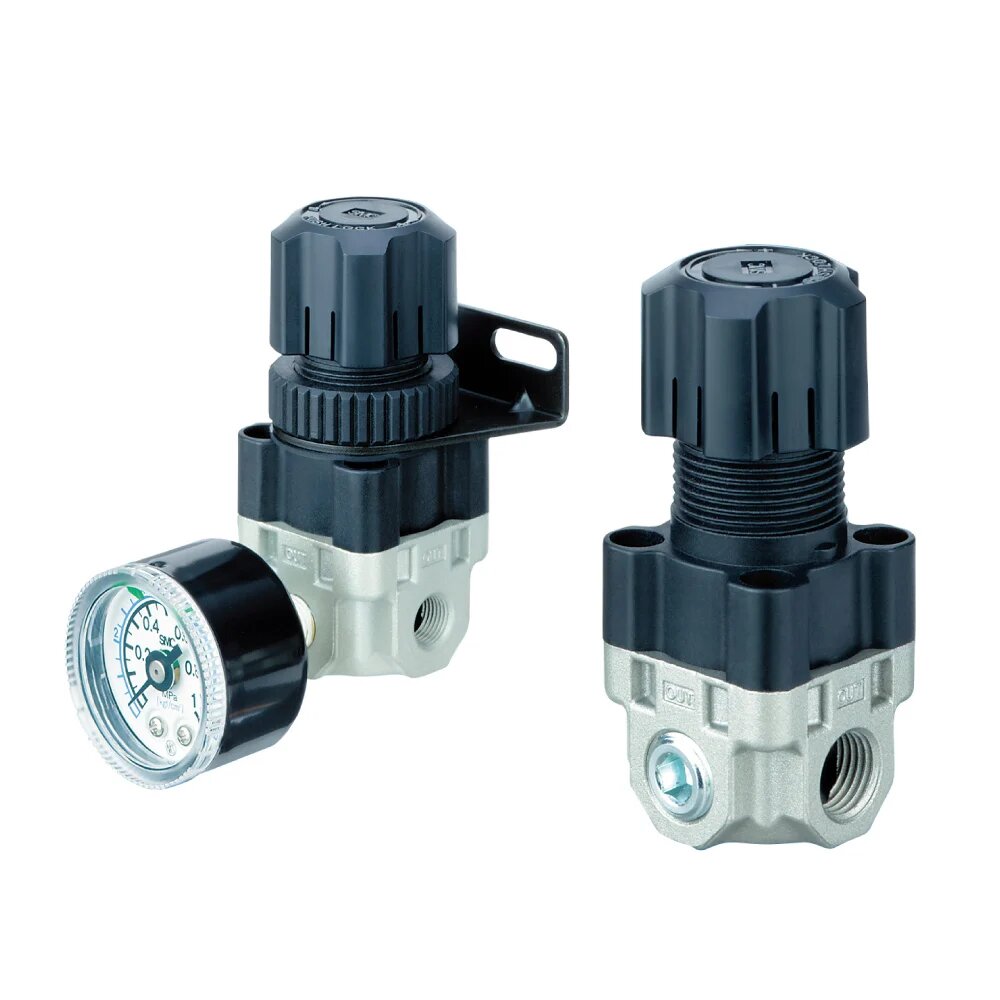

एआरएक्स सीरीज कॉम्पैक्ट प्रेशर रेगुलेटर

ब्रांड:रिचगे टेक्नोलॉजी द्वारा SOLH (睿其格科技)

उत्पाद स्थिति निर्धारण

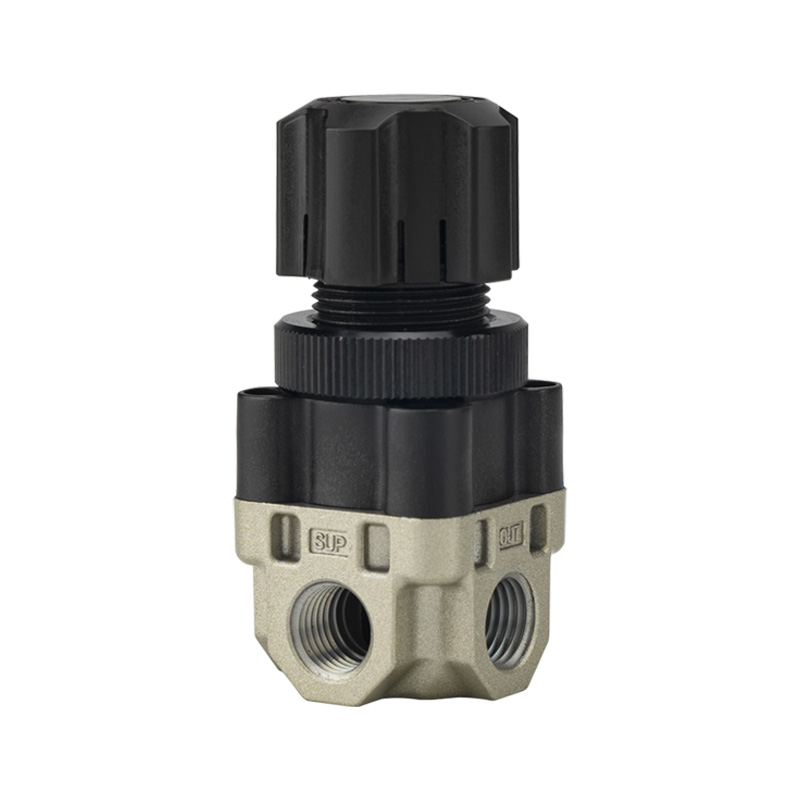

     ARX20 मॉडल पर हावी ARX श्रृंखला, एक मिनी पिस्टन रिलीफ रेगुलेटर है जो अधिकतम 2.0MPa इनलेट दबाव का समर्थन करता है। उच्च दबाव वायु आपूर्ति और छोटे-प्रवाह सटीक समायोजन परिदृश्यों के साथ कॉम्पैक्ट उपकरणों पर लक्षित, यह छोटे आयाम, शून्य निरंतर वायु प्रवाह, बड़े प्रवाह क्षमता और मल्टी-पोर्ट लचीले पाइपिंग लेआउट को एकीकृत करता है।

संरचना एवं कार्य सिद्धांत

     - अंतर्निर्मित राहत फ़ंक्शन के साथ प्रत्यक्ष-अभिनय पिस्टन संरचना

     --अधिकतम इनलेट कार्य दबाव 2.0एमपीए तक पहुंच जाता है, जो सामान्य एआर नियामकों की 1.0एमपीए सीमा से अधिक है

     - स्थायी वायु प्रवाह के बिना शून्य स्थिर वायु खपत

     - विविध पाइपिंग के लिए एक सप्लाई इनलेट तीन स्वतंत्र आउटपुट पोर्ट से मेल खाता है

     -- लघु समग्र आयाम: 35 मिमी चौड़ाई, 80 मिमी लंबाई, शुद्ध वजन केवल 110 ग्राम

मुख्य मुख्य विशेषताएं

1. उच्च इनलेट दबाव प्रतिरोध (मुख्य लाभ)

     अधिकतम कामकाजी दबाव: 2.0MPa; सबूत दबाव: 3.0MPa. दो समायोज्य दबाव संस्करण उपलब्ध हैं: 0.05–0.85MPa विस्तृत श्रृंखला के लिए ARX20, कम दबाव 0.05–0.30MPa सटीक नियंत्रण के लिए ARX21।

2. अल्ट्रा-कॉम्पैक्ट और हल्की बॉडी

    कुल आकार 35 मिमी × 80 मिमी, केवल 110 ग्राम वजन, पूरी तरह से संकीर्ण स्थापना स्थानों और एकीकृत स्वचालन उपकरण में एम्बेडेड।

3. शून्य वायु हानि और उन्नत प्रवाह आउटपुट

     उत्कृष्ट ऊर्जा-बचत प्रदर्शन के लिए शून्य निरंतर वायु खपत। इसकी प्रवाह क्षमता समान आकार वर्ग में नियमित नियामकों की तुलना में दोगुनी है।

4. लचीले लेआउट के लिए ट्रिपल आउटलेट पोर्ट

     तीन आउटपुट पोर्ट मल्टी-चैनल गैस वितरण, दबाव गेज स्थापना या रिक्त प्लग बंद करने का समर्थन करते हैं। Rc1/8 गेज पोर्ट आरक्षित है, और वैकल्पिक माउंटिंग ब्रैकेट बहु-दिशात्मक स्थापना को सक्षम बनाता है।

5. स्थिर एवं रखरखाव-मुक्त संचालन

     लागू तापमान सीमा: -5℃ ~ +60℃. स्वचालित राहत सर्किट सुरक्षा के लिए अतिरिक्त दबाव जारी करती है। स्नेहन-मुक्त आंतरिक संरचना दैनिक रखरखाव कार्यभार में कटौती करती है।

तकनीकी विशिष्टता तालिका

मॉडल कोड स्पष्टीकरण

उदाहरण: ARX20-01GB

     --ARX: उत्पाद श्रृंखला कोड

     --20: मानक दबाव सीमा; 21: निम्न दबाव सीमा

     --01: पोर्ट आकार 1/4"

     --जी = जी थ्रेड / एन = आरसी थ्रेड / एफ = एनपीटी थ्रेड

     --बी: माउंटिंग ब्रैकेट से सुसज्जित; पी: पैनल माउंटिंग प्रकार

     --प्रत्यय जी: मिलान दबाव नापने का यंत्र के साथ आता है

विशिष्ट अनुप्रयोग परिदृश्य

     छोटे 2.0 एमपीए उच्च दबाव वाले वायु कंप्रेसर सटीक वायु प्रवाह और द्रव वितरण उपकरण अंतर्निहित कॉम्पैक्ट वायवीय स्वचालन मशीनरी उच्च दबाव वायु परीक्षण सर्किट प्रयोगशाला विश्लेषणात्मक उपकरण, शून्य रिसाव और स्थिर दबाव आउटपुट की आवश्यकता होती है।

एक वाक्य सारांश

     ARX ​​कॉम्पैक्ट पिस्टन रेगुलेटर शून्य वायु खपत, ट्रिपल आउटपुट पोर्ट और बढ़े हुए प्रवाह दर के साथ 2.0MPa उच्च इनलेट दबाव का समर्थन करता है, जो छोटे आकार के उच्च दबाव कम प्रवाह वायवीय दबाव नियंत्रण के लिए इष्टतम समाधान के रूप में कार्य करता है।
