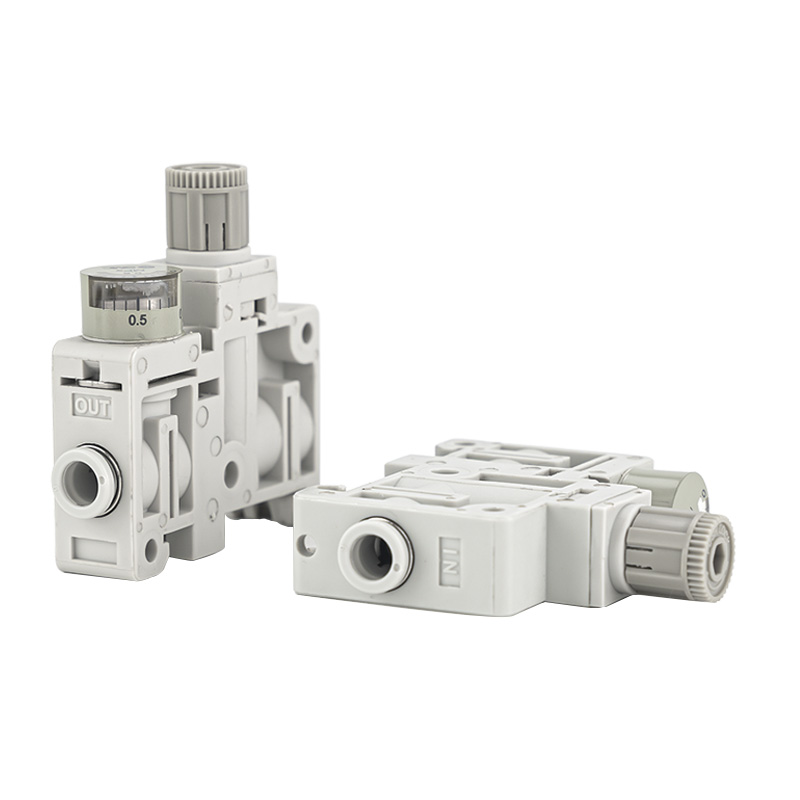

ARM5 सीरीज अल्ट्रा-कॉम्पैक्ट प्रेशर रेगुलेटर (ARM5S)

ब्रांड:रिचगे टेक्नोलॉजी द्वारा एसओएलएच

उत्पाद स्थिति निर्धारण

     ARM5 एकल नियामक मॉडल ARM5S एक 14 मिमी अल्ट्रा-संकीर्ण प्रत्यक्ष-अभिनय पिस्टन दबाव नियामक है जिसमें अंतर्निहित मानक रिवर्स फ्लो फ़ंक्शन है। इसमें छोटे आयाम, वैकल्पिक एकल स्वतंत्र इंस्टॉलेशन या मैनिफोल्ड स्टैक्ड असेंबली, एकीकृत वन-टच पुश-इन कनेक्टर और उच्च-सटीक दबाव ट्यूनिंग की सुविधा है। यह मिनी रेगुलेटर सख्त स्थान सीमा आवश्यकताओं के साथ लघु वायवीय सर्किट के लिए अनुकूलित है।

संरचना एवं कार्य सिद्धांत

     · प्रत्यक्ष-अभिनय पिस्टन निर्माण; मानक के रूप में राहत संस्करण, गैर-राहत संस्करण वैकल्पिक

     · मानक रिवर्स फ्लो डिज़ाइन आउटलेट पोर्ट से इनलेट पोर्ट तक बैकफ़्लो की अनुमति देता है

     · φ4, φ6, 5/32" और 1/4" ट्यूबिंग के लिए सीधे और कोहनी प्रकार में एकीकृत पुश-इन फिटिंग उपलब्ध है

     · दो माउंटिंग समाधान: डायरेक्ट पैनल माउंटिंग और डीआईएन रेल माउंटिंग

     · अल्ट्रा-लाइट बॉडी का वजन मात्र 33 ग्राम है

मुख्य मुख्य विशेषताएं

     1. 14 मिमी अल्ट्रा-कॉम्पैक्ट नैरो हाउसिंग, बॉडी की चौड़ाई केवल 14 मिमी है, वॉल्यूम पारंपरिक AR20 मानक नियामकों के 1/7 तक कम हो गया है। यह एम्बेडेड मशीनरी, कंट्रोल पैनल और कॉम्पैक्ट छोटे जिग्स के अंदर सहजता से फिट बैठता है।

     2. उच्च परिशुद्धता समायोज्य दबाव समायोज्य दबाव सीमा 0.05–0.7 एमपीए को कवर करती है। मानक राहत मॉडल स्थिर आउटपुट के लिए स्वचालित रूप से अतिरिक्त दबाव जारी करता है; वैकल्पिक गैर-राहत मॉडल बेहतर दबाव प्रतिधारण प्रदर्शन प्रदान करता है।

     3. अंतर्निर्मित मानक रिवर्स फ्लो फ़ंक्शन, आउटलेट दबाव इनलेट दबाव से अधिक हो जाने पर आंतरिक चैनल स्वचालित रूप से खुल जाता है। समग्र एयर सर्किट लेआउट को सरल बनाने के लिए इसे सीधे सोलनॉइड वाल्व के डाउनस्ट्रीम में स्थापित किया जा सकता है।

     4. लचीले कनेक्टर और एकाधिक माउंटिंग तरीके, इनलेट और आउटलेट पोर्ट के लिए सीधी और कोहनी फिटिंग विनिमेय हैं। रेगुलेटर 0.8MPa पर रेटेड वैकल्पिक साइड-माउंटेड प्रेशर गेज के साथ, सीधे फिक्सिंग और DIN रेल स्टैकिंग का समर्थन करता है।

     5. संक्षारण प्रतिरोधी और लंबी सेवा जीवन, संयुक्त राल और एल्यूमीनियम मिश्र धातु आवास संक्षारण का प्रतिरोध करता है। लागू परिवेश का तापमान -5℃ से +60℃ तक होता है। स्नेहन-मुक्त संचालन स्थिर दीर्घकालिक साइकिलिंग प्रदर्शन सुनिश्चित करता है।

तकनीकी विशिष्टता तालिका

मॉडल कोड स्पष्टीकरण

उदाहरण: ARM5SA-07-A

     · ARM5S: एकल स्वतंत्र नियामक निकाय

     · ए: डीआईएन रेल माउंट; बी: डायरेक्ट पैनल माउंट

     · 07: फिटिंग कॉन्फ़िगरेशन (φ6 ट्यूब के लिए सीधे अंदर + बाहर सीधे)

     · ए: साइड प्रेशर गेज से सुसज्जित; रिक्त = बिना गेज के

विशिष्ट अनुप्रयोग परिदृश्य

     3सी इलेक्ट्रॉनिक्स, चिकित्सा उपकरणों और छोटे रोबोटों के लिए लघु स्वचालन उपकरण और सटीक जिग्स बेहद सीमित इंस्टॉलेशन स्थान के साथ उपकरण लेआउट माइक्रो-फ्लो परिशुद्धता नियंत्रण: वायु प्रवाह, वैक्यूम सक्शन, तरल पदार्थ वितरण और पोजिशनिंग एक्चुएशन मल्टी-सर्किट मैनिफोल्ड स्टैकिंग सिस्टम, 10 कनेक्टेड स्टेशनों का समर्थन, रिवर्स फ्लो विशेषता का उपयोग करते हुए सोलनॉइड वाल्व के पीछे श्रृंखला स्थापना

एक वाक्य सारांश

     ARM5S मिनी प्रेशर रेगुलेटर में 14 मिमी अल्ट्रा-संकीर्ण पिस्टन संरचना, मानक रिवर्स फ्लो डिज़ाइन, एकीकृत पुश-इन फिटिंग, सिंगल/मैनिफोल्ड माउंटिंग और केवल 33 ग्राम हल्के शरीर की सुविधा है, जो सूक्ष्म परिशुद्धता वायवीय दबाव नियंत्रण के लिए पसंदीदा समाधान के रूप में कार्य करता है। मेटा शीर्षक और मेटा विवरण मेटा शीर्षक: ARM5S 14 मिमी अल्ट्रा कॉम्पैक्ट मिनी प्रेशर रेगुलेटर | रिचज टेक्नोलॉजी मेटा विवरण: रिचज एआरएम5एस मानक रिवर्स फ्लो के साथ लघु वायवीय नियामक, डीआईएन रेल मैनिफोल्ड माउंट, छोटे परिशुद्धता स्वचालन सर्किट के लिए हल्के 33जी डिजाइन।
