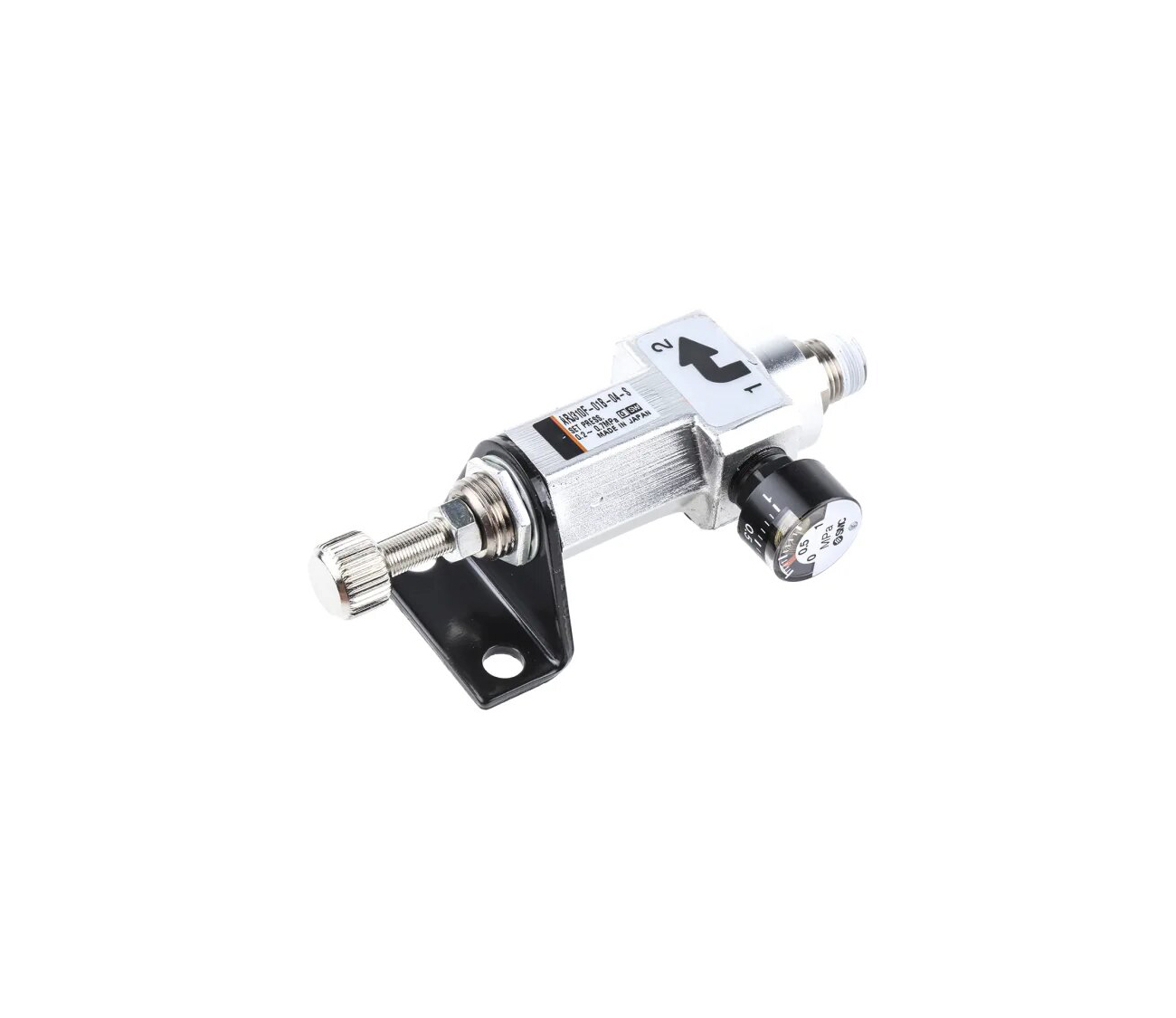

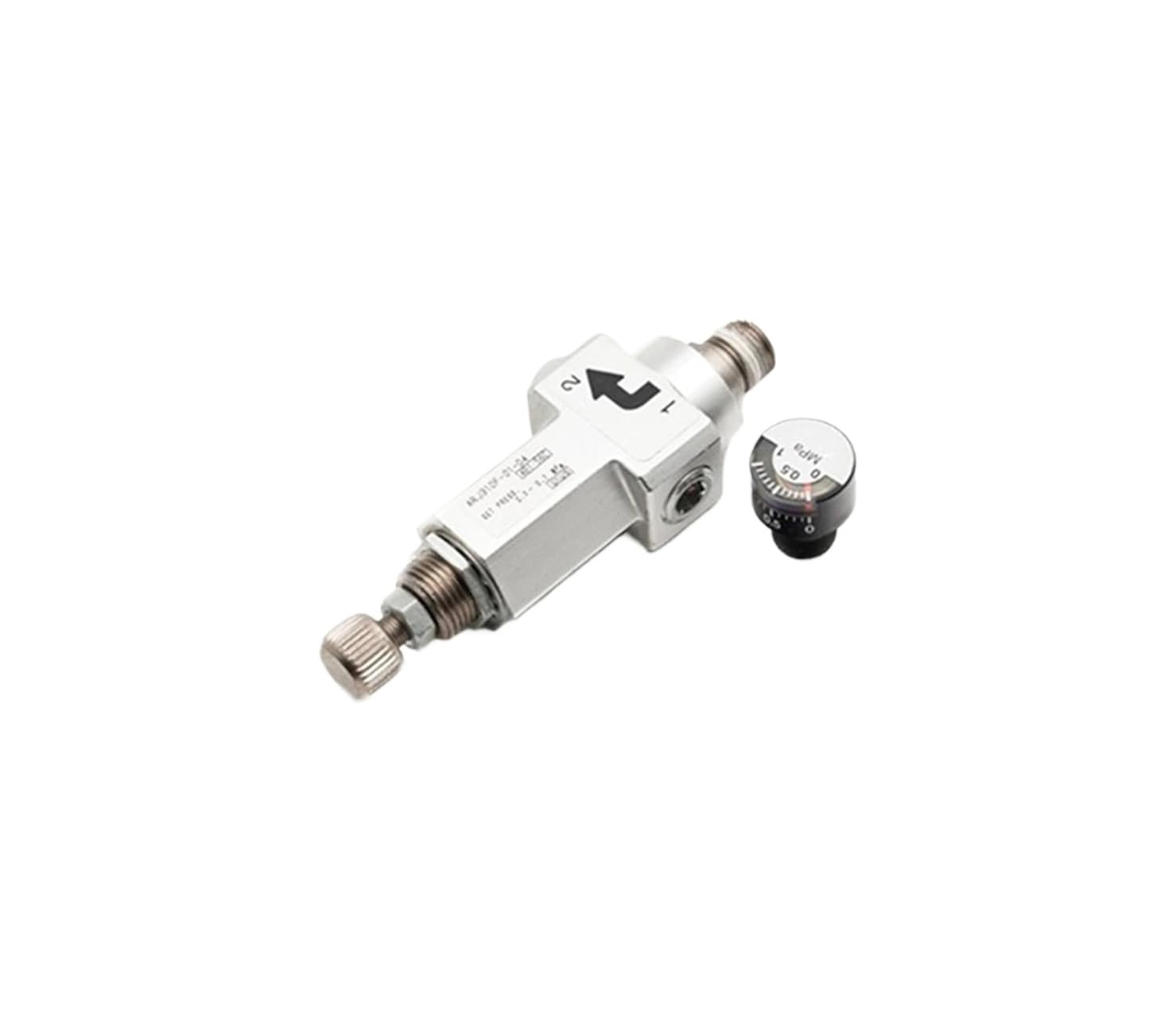

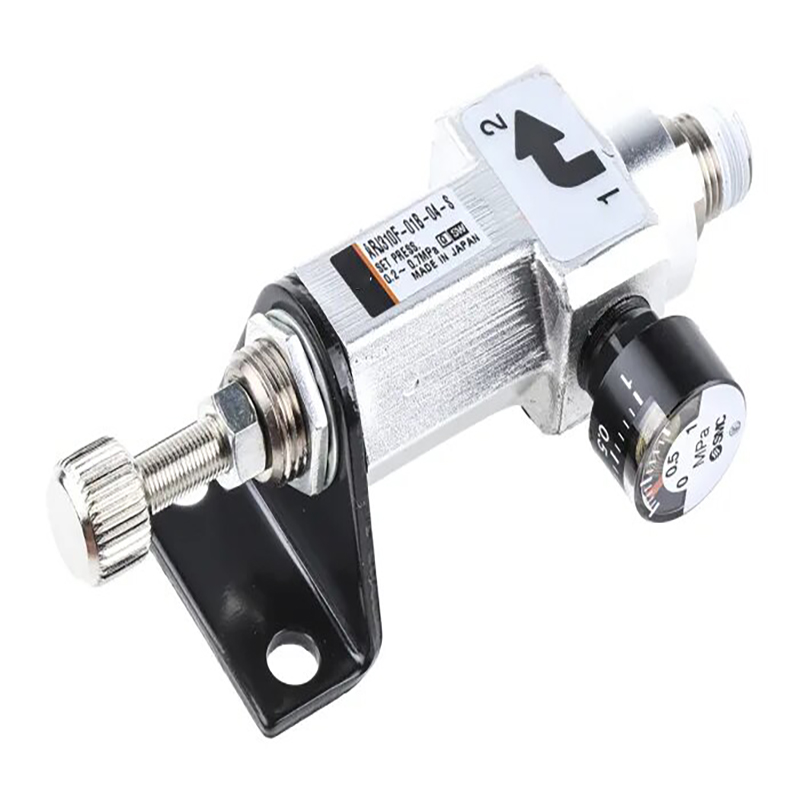

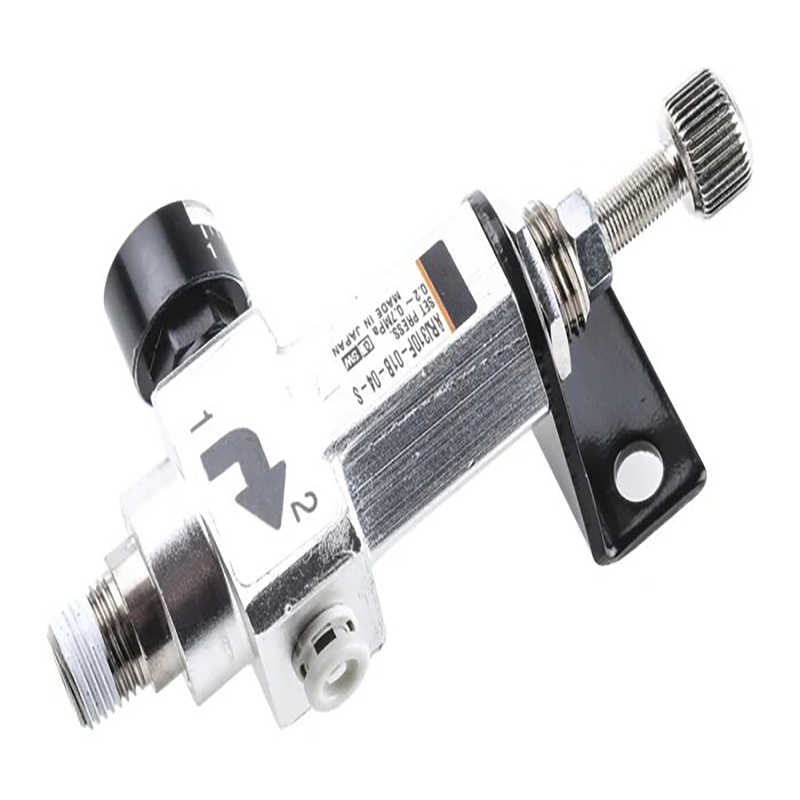

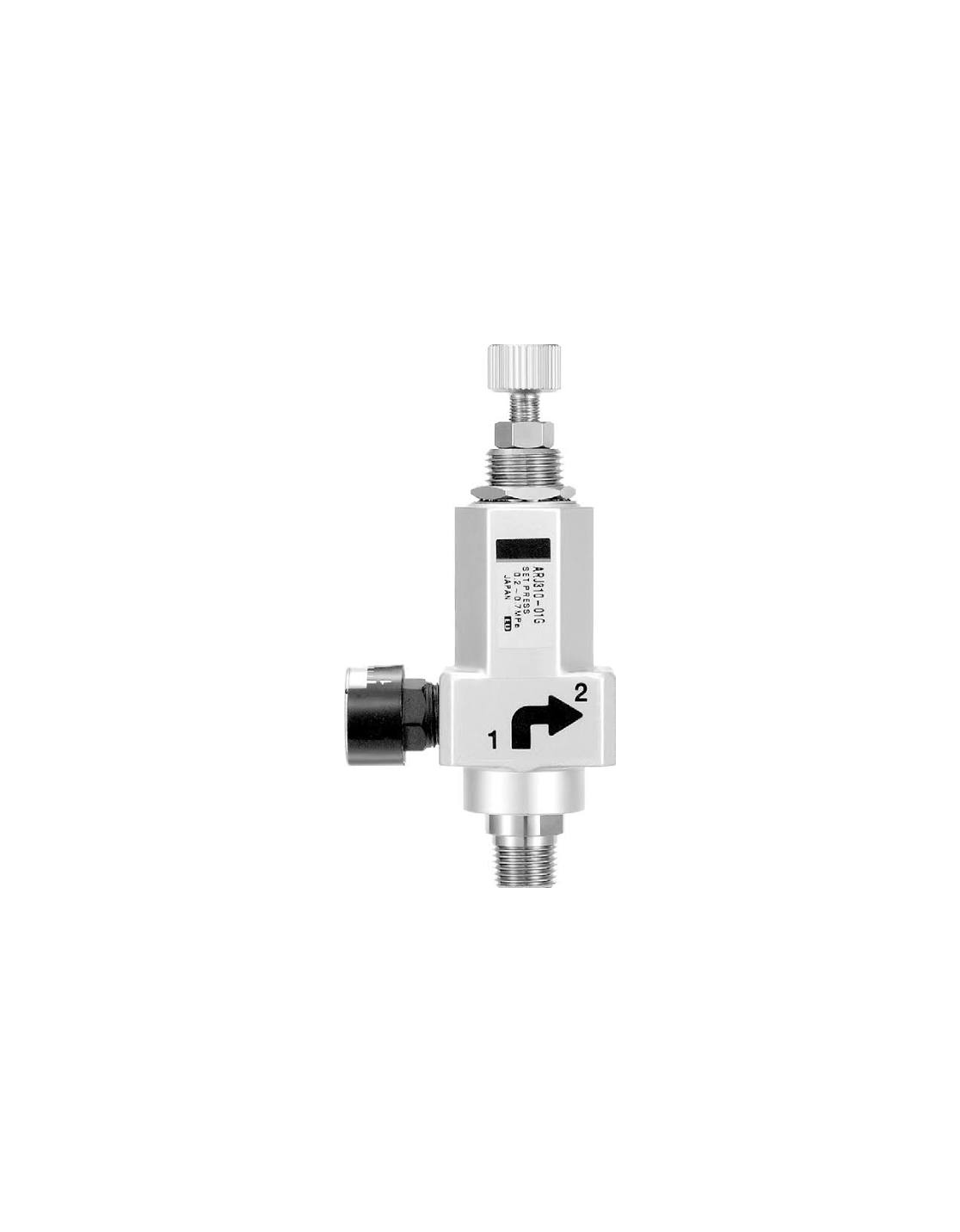

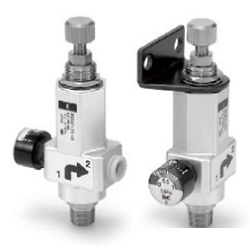

एआरजे310 श्रृंखला लघु दबाव नियामक (राहत प्रत्यक्ष संचालित)

ब्रांड:रिचगे टेक्नोलॉजी द्वारा SOLH (睿其格科技)

उत्पाद अवलोकन

     SOLH ARJ310 श्रृंखला संकीर्ण स्थापना स्थानों और कम-प्रवाह उच्च-सटीक दबाव नियंत्रण के लिए एक प्रत्यक्ष-अभिनय राहत अल्ट्रा-कॉम्पैक्ट सटीक दबाव नियामक है। इसके समग्र आयाम और प्रदर्शन सीधे उपकरण प्रतिस्थापन के लिए एसएमसी ARJ310 मूल नियामकों के साथ पूरी तरह से विनिमेय हैं।

संरचना और मुख्य कार्य

     --संरचना: बिल्ट-इन रिलीफ वेंट के साथ डायरेक्ट-एक्टिंग पिस्टन प्रकार

     --दो-पोर्ट लेआउट (इन/आउट); आंतरिक राहत चैनल के माध्यम से अतिरिक्त दबाव स्वचालित रूप से समाप्त हो जाता है

     --फ़ंक्शन: आउटपुट मान को पूर्व निर्धारित करने के लिए इनलेट वायु दबाव को लगातार कम करें, दबाव में उतार-चढ़ाव को दबाएं और अधिक दबाव से सुरक्षा प्रदान करें

     --लचीली वायरिंग के लिए वन-टच पुश-इन आउटलेट और दोहरे वैकल्पिक इनलेट थ्रेड के साथ एकीकृत डिज़ाइन

तकनीकी निर्देश

     --कार्यशील माध्यम: स्वच्छ और सामान्य औद्योगिक संपीड़ित हवा

     --अधिकतम ऑपरेटिंग दबाव: 0.8 एमपीए

     --प्रूफ़ दबाव: 1.2 एमपीए

     --समायोज्य दबाव रेंज

     --मानक सीमा: 0.2-0.7 एमपीए

     --निम्न-दबाव संस्करण: 0.05–0.2 एमपीए

     --परिवेश और मध्यम तापमान: -5℃ ~ +60℃ (कोई आंतरिक ठंड नहीं)

     --शुद्ध वजन: लगभग. 65 जी

     --बॉडी की चौड़ाई: 18.5 मिमी, सघन मैनिफोल्ड स्टैकिंग के लिए उपयुक्त

     --संरक्षण ग्रेड: IP65

पोर्ट कॉन्फ़िगरेशन

इनलेट पोर्ट (दो चयन योग्य शैलियाँ)

     --M5×0.8 आंतरिक धागा

     --Rc1/8 बाहरी धागा

आउटलेट पोर्ट

     एकीकृत पुश-इन कनेक्टर के साथ Rc1/8 महिला धागा, φ4/φ6 मीट्रिक ट्यूबिंग, 5/32" और 1/4" इंपीरियल ट्यूबिंग के साथ संगत

गेज पोर्ट

     Rc1/8 महिला धागा, G15 श्रृंखला मिनी दबाव गेज से मेल खाता है

मॉडल कोड परिभाषा (उदाहरण: ARJ310F-01-04)

     --ARJ310: मिनी रेगुलेटर बेस सीरीज़

     --एफ: अंतर्निर्मित पुश-इन फिटिंग से सुसज्जित; पूर्ण थ्रेडेड संस्करण के लिए छोड़ दिया गया

     --01: आरसी1/8 धागा मानक

     --04: φ4 टयूबिंग के लिए; 06 φ6 ट्यूबिंग का प्रतिनिधित्व करता है

     --N01: NPT1/8 थ्रेड विकल्प

सर्वाधिक बिकने वाले मॉडल

     --ARJ310-01: पुश-इन पोर्ट के बिना पूर्ण थ्रेडेड संस्करण

     --ARJ310F-01-04: φ4 नली के लिए एकीकृत पुश-इन

     --ARJ310F-01-06: φ6 नली के लिए एकीकृत पुश-इन

     --ARJ310F-N01-03: NPT1/8 थ्रेडेड इनलेट

मुख्य उत्पाद लाभ

     --अल्ट्रा-छोटा हल्का डिज़ाइन: 65 ग्राम वजन और 18.5 मिमी संकीर्ण शरीर अत्यधिक कॉम्पैक्ट उपकरण लेआउट में फिट बैठता है

     --विभिन्न पाइपिंग लेआउट को अनुकूलित करने के लिए दोहरे इनलेट थ्रेड विकल्प (M5 / Rc1/8)।

     --फ़ैक्टरी-निर्मित पुश-इन आउटलेट अतिरिक्त कनेक्टर्स को समाप्त करता है और असेंबली समय को कम करता है

     --अंतर्निहित राहत तंत्र स्थिर आउटपुट दबाव के लिए स्वचालित रूप से अधिक दबाव जारी करता है

     --पैनल नट और बाहरी ब्रैकेट दोहरी माउंटिंग विधियों का समर्थन करता है

     --प्रत्यक्ष-अभिनय संरचना 0.05 एमपीए तक कम स्टार्टअप दबाव को सक्षम बनाती है

विशिष्ट अनुप्रयोग परिदृश्य

     मिनी एयर सिलेंडर, छोटे वायवीय ग्रिपर, सटीक हवा उड़ाने वाले नोजल इलेक्ट्रॉनिक्स असेंबली, चिकित्सा उपकरण, अर्धचालक उत्पादन और निरीक्षण उपकरण द्रव डिस्पेंसर, वायु रिसाव परीक्षण उपकरण कॉम्पैक्ट स्वचालन मशीनरी, वाल्व द्वीप और मिनी एफआरएल वायु उपचार इकाइयां

मॉडल तुलना: ARJ310 बनाम एआरजे210

एक वाक्य सारांश

     ARJ310 रिलीफ मिनी प्रेशर रेगुलेटर में अल्ट्रा-कॉम्पैक्ट बॉडी, डुअल-थ्रेड इनलेट, एकीकृत पुश-इन कनेक्टर और उच्च परिशुद्धता की सुविधा है, जो कम-प्रवाह कॉम्पैक्ट वायवीय प्रणालियों के लिए इष्टतम दबाव नियंत्रण समाधान के रूप में कार्य करता है।
