5V सीरीज सोलेनॉइड वाल्व | 5/2 और 5/3 वे हाई-फ़्रीक्वेंसी कम पावर वायवीय नियंत्रण वाल्व

ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच | AirTAC 5V सीरीज हाई-एंड सोलनॉइड वाल्व के लिए पूर्ण संगत प्रतिस्थापन

1. उत्पाद अवलोकन

     SOLH 5V श्रृंखला एक उच्च-स्तरीय 5-पोर्ट वायवीय दिशात्मक सोलनॉइड वाल्व है जो AirTAC मूल 5V श्रृंखला के साथ पूरी तरह से विनिमेय है। यह शामिल करता है5/2 रास्ता दो-स्थिति और5/3 रास्ता तीन-स्थिति कार्यात्मक प्रकार. कम-शक्ति ऊर्जा-बचत कॉइल डिज़ाइन के साथ उन्नत स्पूल स्लाइडिंग संरचना को अपनाते हुए, इसमें अल्ट्रा-लंबी सेवा जीवन, स्थिर उच्च-आवृत्ति स्विचिंग और कम विफलता दर की सुविधा है। आंतरिक पायलट निकास संरचना और IP65 सुरक्षा ग्रेड के साथ, यह इलेक्ट्रॉनिक्स, भोजन और चिकित्सा उपचार जैसे स्वच्छ कार्य वातावरण के लिए अनुकूल है। व्यावसायिक रूप से डबल-एक्टिंग सिलेंडरों के पारस्परिक नियंत्रण के लिए उपयोग किया जाता है, यह उच्च-मानक स्वचालित वायवीय प्रणालियों के लिए पसंदीदा कोर नियंत्रण वाल्व है।

  1.1 कोर पोर्ट और फ़ंक्शन परिभाषा

     • 5-पोर्ट कॉन्फ़िगरेशन: पी (मुख्य एयर इनलेट), ए/बी (दोहरी कार्यशील आउटलेट), आर/एस (दोहरी स्वतंत्र निकास पोर्ट)

     • 5/2 रास्ता दो-स्थिति: एकल-दिशा उलटने का कार्य, सिलेंडर विस्तार और प्रत्यावर्तन चक्र नियंत्रण को पूरा करता है

     • 5/3 रास्ता तीन-स्थिति: मध्य तटस्थ स्थिति से सुसज्जित, सिलेंडर स्टॉप होल्डिंग, दबाव बनाए रखने और पूर्ण निकास रीसेट कार्यों का समर्थन करता है

     • कोर अनुप्रयोग: सभी डबल-एक्टिंग वायवीय सिलेंडरों के फुल-स्ट्रोक रिसीप्रोकेटिंग ऑपरेशन नियंत्रण के लिए विशेषीकृत

2. मुख्य उत्पाद वर्गीकरण और कार्यात्मक तर्क

  2.1 5/2 वे टू-प्वाइंट सोलेनॉइड वाल्व

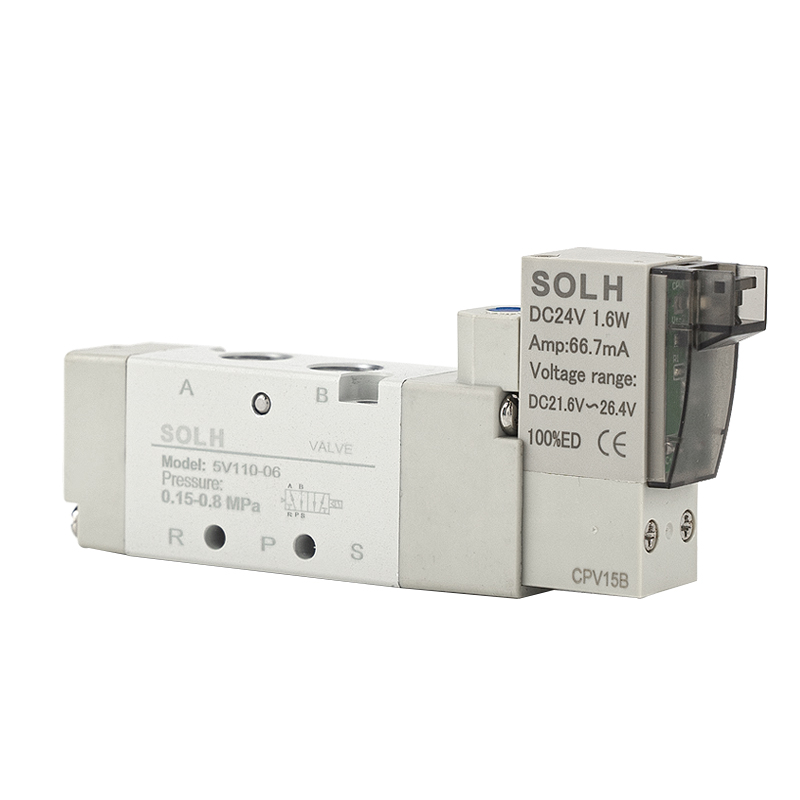

     • सिंगल इलेक्ट्रिक कंट्रोल (5V110/210/310): दिशात्मक स्विचिंग के लिए विद्युतीकृत, पावर-ऑफ स्वचालित स्प्रिंग रीसेट, पारंपरिक पारस्परिक जॉग नियंत्रण के लिए उपयुक्त

     • डबल इलेक्ट्रिक कंट्रोल (5V120/220/320): रिवर्सिंग एक्शन को पूरा करने के लिए विद्युतीकृत, पावर-ऑफ स्टेट मेमोरी और सेल्फ-होल्डिंग, लंबे समय तक स्थिति लॉकिंग कार्य स्थितियों के लिए उपयुक्त

  2.2 5/3 वे थ्री-प्वाइंट सोलेनॉइड वाल्व (डबल इलेक्ट्रिक कंट्रोल)

     विविध ऑन-साइट प्रक्रिया आवश्यकताओं को पूरा करने के लिए तीन वैकल्पिक केंद्रीय तटस्थ कार्य:

     • 30सी (केंद्रीय बंद): केंद्रीय स्थिति पी पोर्ट बंद है, ए/बी पोर्ट आर/एस निकास बंदरगाहों के साथ संचार करते हैं, जिससे किसी भी स्ट्रोक स्थिति में सिलेंडर रुकने और दबाव बनाए रखने का एहसास होता है।

     • 30ई (केंद्रीय निकास): केंद्रीय स्थिति पी पोर्ट बंद, ए/बी डुअल पोर्ट पूरी तरह से ख़त्म, सिलेंडर बिना किसी अवशिष्ट दबाव के तुरंत रीसेट हो जाता है

     • 30पी (केंद्रीय दबाव होल्डिंग): केंद्रीय स्थिति पी पोर्ट ए/बी पोर्ट के साथ संचार करता है, आर/एस निकास पोर्ट बंद है, सिस्टम पाइपलाइन दबाव को स्थिर बनाए रखता है

3. मुख्यधारा मॉडल, कैलिबर और प्रवाह पैरामीटर

4. मुख्य तकनीकी पैरामीटर

5. मॉडल कोडिंग त्वरित व्याख्या

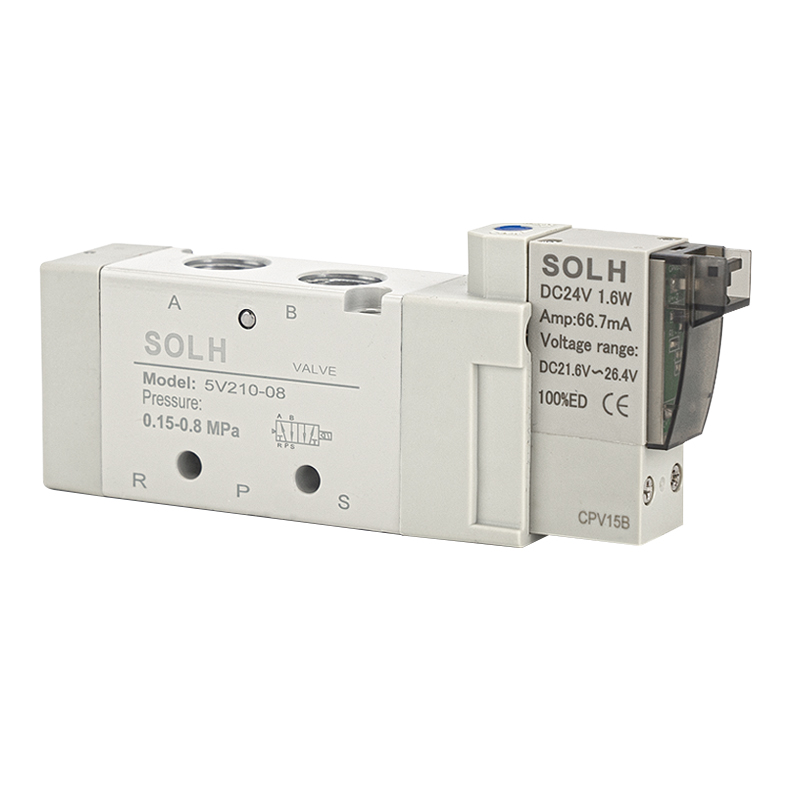

     मानक उदाहरण के रूप में 5V210-08 DC24V लेना

     • 5V: 5-पोर्ट 2/3 स्थिति वायवीय सोलनॉइड वाल्व के लिए श्रृंखला कोड

     • 2: 200 श्रृंखला विनिर्देश, G1/8 और G1/4 मुख्यधारा कैलिबर के अनुरूप

     • 10: एकल विद्युत नियंत्रण 2-स्थिति प्रकार;20 = दोहरा विद्युत नियंत्रण प्रकार;30सी/ई/पी = 3-स्थिति केंद्रीय कार्यात्मक प्रकार

     • 08: इंटरफ़ेस कैलिबर G1/4;06 = जी1/8;एम5 = माइक्रो एम5 धागा

     • DC24V: रेटेड वोल्टेज;B DC24V के लिए खड़ा है,A AC220V के लिए खड़ा है, एकाधिक वोल्टेज विकल्प उपलब्ध हैं

6. मुख्य उत्पाद लाभ

     • कम बिजली और अल्ट्रा-लंबी सेवा जीवन: 0.9W कम-शक्ति वाली ऊर्जा-बचत करने वाली कॉइल दीर्घकालिक परिचालन बिजली की खपत को कम करती है। कम घर्षण प्रतिरोध के साथ उच्च परिशुद्धता स्पूल सीलिंग संरचना को अपनाते हुए, यह 30 मिलियन+ स्थिर स्विचिंग चक्रों का समर्थन करता है और बाद में रखरखाव आवृत्ति को कम करता है।

     • अल्ट्रा-फास्ट उच्च-आवृत्ति प्रतिक्रिया: अनुकूलित आंतरिक वायु मार्ग डिज़ाइन 0.05 सेकंड के भीतर स्विचिंग प्रतिक्रिया समय प्राप्त करता है, जो स्वचालित उत्पादन लाइनों की उच्च आवृत्ति चक्रीय कार्रवाई आवश्यकताओं को पूरी तरह से अनुकूलित करता है।

     • स्वच्छ पर्यावरण अनुकूलता: अंतर्निर्मित केंद्रीकृत आंतरिक पायलट निकास संरचना बाहरी तेल और गैस अतिप्रवाह प्रदूषण से बचती है, जो इलेक्ट्रॉनिक्स, खाद्य और चिकित्सा उद्योगों के धूल रहित और स्वच्छ उत्पादन मानकों को पूरी तरह से पूरा करती है।

     • मजबूत एकीकरण एवं सुविधाजनक डिबगिंग: उपकरण स्थान बचाने के लिए मैनिफोल्ड वाल्व बैंक एकीकृत स्थापना का समर्थन करें। वाल्व बॉडी पर मैनुअल बटन से सुसज्जित, एकल-वाल्व डिबगिंग और उपकरण परीक्षण संचालन की सुविधा प्रदान करता है।

     • स्थिर एवं मौसम प्रतिरोधी प्रदर्शन: विस्तृत तापमान अनुकूलन रेंज और IP65 डस्टप्रूफ और वॉटरप्रूफ ग्रेड, जटिल इनडोर और आउटडोर औद्योगिक वातावरण में स्थिर संचालन।

7. विशिष्ट अनुप्रयोग परिदृश्य

     • डबल-एक्टिंग सिलेंडर रिसीप्रोकेटिंग कंट्रोल: स्वचालित हैंडलिंग, सामग्री पुशिंग, फिक्स्चर क्लैम्पिंग, रोटरी पोजिशनिंग और अन्य वायवीय पारस्परिक क्रियाओं के लिए व्यापक रूप से उपयोग किया जाता है।

     • उच्च-मानक स्वचालित उत्पादन लाइनें: ऑटोमोटिव वेल्डिंग लाइनों, पैकेजिंग सीलिंग और कटिंग, इलेक्ट्रॉनिक सतह माउंटिंग, भोजन भरने और अन्य सटीक स्वचालन उपकरणों पर लागू।

     • उच्च-आवृत्ति और स्वच्छ कार्य स्थितियाँ: औद्योगिक परिदृश्यों के लिए पसंदीदा वाल्व प्रकार जिसमें बार-बार रिवर्सिंग, शून्य प्रदूषण और दीर्घकालिक स्थिर निरंतर संचालन की आवश्यकता होती है।

8. चयन भेद: 5V श्रृंखला बनाम 4V श्रृंखला सोलेनॉइड वाल्व

एक वाक्य सारांश

     SOLH 5V श्रृंखला कम बिजली की खपत, अल्ट्रा-लंबी सेवा जीवन और तेज़ उच्च-आवृत्ति स्विचिंग प्रदर्शन के साथ एक उच्च-स्तरीय 5/2 और 5/3 वे वायवीय सोलनॉइड वाल्व है। स्वच्छ आंतरिक निकास और IP65 वॉटरप्रूफ और डस्टप्रूफ डिज़ाइन की विशेषता के साथ, यह डबल-एक्टिंग सिलेंडर और उच्च-मानक स्वच्छ स्वचालित वायवीय प्रणालियों के लिए इष्टतम कोर नियंत्रण वाल्व है, जो AirTAC मूल 5V श्रृंखला के साथ पूरी तरह से संगत है।
