ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच
SOLH 4V श्रृंखला सबसे सार्वभौमिक हैपायलट-संचालित वायवीय दिशात्मक नियंत्रण वाल्व औद्योगिक स्वचालन के लिए, कवरिंग5/2 रास्ता (5-पोर्ट 2-स्थिति) और5/3 रास्ता (5-पोर्ट 3-स्थिति) विन्यास. टेलीस्कोपिक मूवमेंट, इंटरमीडिएट स्टॉप और डबल-एक्टिंग सिलेंडरों के दबाव होल्डिंग नियंत्रण के लिए विशेष रूप से डिज़ाइन किया गया, इसमें स्पूल-प्रकार की संरचना और आंतरिक पायलट ड्राइव की सुविधा है। एक मानक इलेक्ट्रॉनिक वायवीय नियंत्रण घटक के रूप में, इसे स्थिर प्रदर्शन और बहुमुखी कार्यों के साथ स्वचालित मशीनरी, पैकेजिंग उपकरण, प्रसंस्करण जिग्स और वायवीय ट्रांसमिशन सिस्टम में व्यापक रूप से अपनाया जाता है।
1.1 पांच-पोर्ट मानक इंटरफ़ेस परिभाषा
• पी पोर्ट: मुख्य एयर इनलेट, वायु आपूर्ति स्रोत से जुड़ा हुआ
• ए/बी वर्किंग पोर्ट: आउटपुट पोर्ट, विस्तार और प्रत्यावर्तन को नियंत्रित करने के लिए डबल-एक्टिंग सिलेंडर के दो कक्षों से जुड़े हुए हैं
• आर/एस निकास बंदरगाह: दबाव राहत निकास बंदरगाह, आम तौर पर शोर में कमी और सुचारू वेंटिलेशन के लिए मफलर से सुसज्जित होते हैं
1.2 मुख्य संरचनात्मक विशेषताएं
• वाल्व कोर संरचना: उच्च परिशुद्धता स्लाइड कॉलम स्पूल डिज़ाइन, कम घर्षण और संवेदनशील स्विचिंग
• ड्राइव मोड: आंतरिक पायलट ड्राइव, कम बिजली की खपत और स्थिर रिवर्सिंग प्रदर्शन
• लागू वस्तु: डबल-एक्टिंग वायवीय सिलेंडरों के लिए पूर्ण-श्रेणी मिलान
5/2 वे संरचना 4V श्रृंखला का मुख्य धारा का बुनियादी मॉडल है, जो एकल विद्युत नियंत्रण और दोहरे विद्युत नियंत्रण प्रकारों में विभाजित है, जो विभिन्न वायवीय तर्क और सुरक्षा नियंत्रण आवश्यकताओं के अनुकूल है।

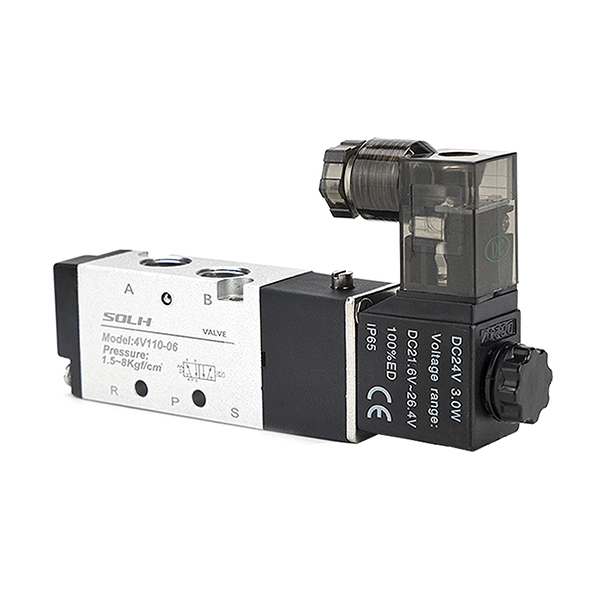

2.1 सिंगल इलेक्ट्रिक कंट्रोल (4वी110/210/310/410)
• काम के सिद्धांत: एक विद्युत चुम्बकीय कुंडल और रीसेट स्प्रिंग से सुसज्जित। चालू होने पर वाल्व उलट जाता है और बंद होने पर स्प्रिंग बल द्वारा स्वचालित रूप से रीसेट हो जाता है।
• मुख्य विशेषताएँ: असफल-सुरक्षित प्रदर्शन, सरल संरचना और लागत प्रभावी के साथ पावर-ऑफ रीसेट डिज़ाइन।
• विशिष्ट अनुप्रयोग: साधारण सिलेंडर प्रत्यागामी गति, आपातकालीन स्टॉप रीसेट तंत्र, सरल क्लैंपिंग और पोजिशनिंग उपकरण।

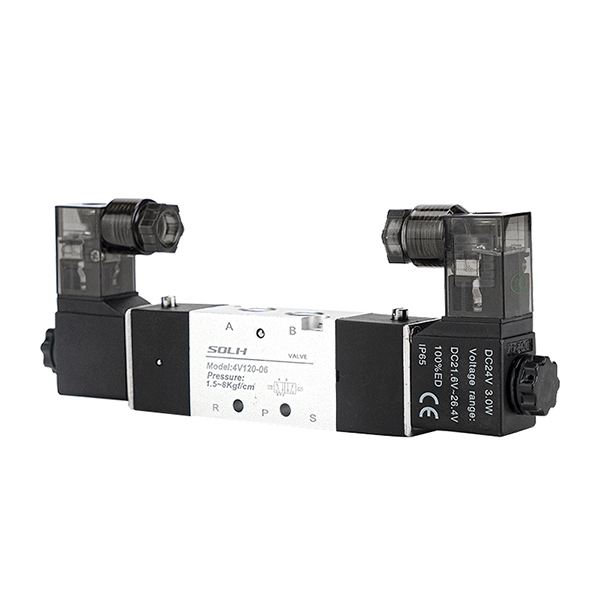

• काम के सिद्धांत: रीसेट स्प्रिंग के बिना वैकल्पिक नियंत्रण के लिए दोहरी कुंडलियाँ। बिजली बंद होने के बाद भी वाल्व अपनी वर्तमान स्थिति बनाए रखता हैस्मृति प्रतिधारण समारोह.
• मुख्य विशेषताएँ: उच्च स्थिति सटीकता, ऊर्जा की बचत (केवल रिवर्सिंग के दौरान बिजली की खपत), स्थिर पावर-ऑफ स्थिति होल्डिंग।
• विशिष्ट अनुप्रयोग: सटीक स्टेशन स्थिति, मध्यवर्ती स्ट्रोक स्टॉप, दीर्घकालिक दबाव होल्डिंग और निश्चित स्थिति लॉकिंग परिदृश्य।
5/3 रास्ता तीन-स्थिति संरचना उन्नत वायवीय नियंत्रण मांगों को पूरा करने के लिए तीन मुख्य मध्यवर्ती कार्यों को साकार करते हुए, दो-स्थिति उलट के आधार पर एक मध्यवर्ती तटस्थ स्थिति जोड़ती है (लागू मॉडल: 4V130/230/330/430)।
3.1 बंद केंद्र (सी प्रकार)
समारोह: सभी बंदरगाह मध्यवर्ती स्थिति में पूरी तरह से बंद हो गए। सिलेंडर लॉकिंग और प्रेशर होल्डिंग का एहसास करता है, सस्पेंशन स्टॉप और गिरने-रोधी सुरक्षा का समर्थन करता है।
परिदृश्य: जिग लॉकिंग, वर्टिकल सिलेंडर एंटी-ड्रॉप, इंटरमीडिएट पोजीशन फिक्स्ड स्टॉप।
3.2 निकास केंद्र (ई प्रकार)
समारोह: ए/बी वर्किंग पोर्ट मध्यवर्ती स्थिति में एग्जॉस्ट पोर्ट के साथ संचार करते हैं। सिस्टम दबाव छोड़ता है और सिलेंडर स्वतंत्र रूप से तैरता है।
परिदृश्य: उपकरण सुरक्षा दबाव राहत, मैन्युअल ड्रैगिंग और डिबगिंग, मैकेनिकल रीसेट सुरक्षा।
3.3 दबाव केंद्र (पी प्रकार)
समारोह: पी एयर इनलेट मध्यवर्ती स्थिति में दोनों ए/बी पोर्ट के साथ संचार करता है, डबल-एक्टिंग सिलेंडर को सिंगल-एक्टिंग आउटपुट में परिवर्तित करता है।
परिदृश्य: सिंक्रोनस क्लैम्पिंग, द्विदिश दबाव बनाए रखना, विशेष बल संतुलन नियंत्रण।
1. कोडिंग लॉजिक: 4V [आकार कोड] [नियंत्रण/मध्य फ़ंक्शन कोड] - [पोर्ट आकार]
|
कोड खंड |
विस्तृत परिभाषा |
|
आकार कोड |
1=110 (एम5/जी1/8"); 2=210 (जी1/4"); 3=310 (जी3/8"); 4=410 (जी1/2") |
|
नियंत्रण/मध्य कोड |
1=एकल विद्युत नियंत्रण (5/2 रास्ता); 2=डबल इलेक्ट्रिक कंट्रोल (5/2 वे); 3सी=बंद केंद्र, 3ई=निकास केंद्र, 3पी=दबाव केंद्र (5/3 रास्ता) |
|
पोर्ट आकार कोड |
06=जी1/8", 08=जी1/4", 10=जी3/8", 15=जी1/2" |
2. विशिष्ट सामान्य मॉडल

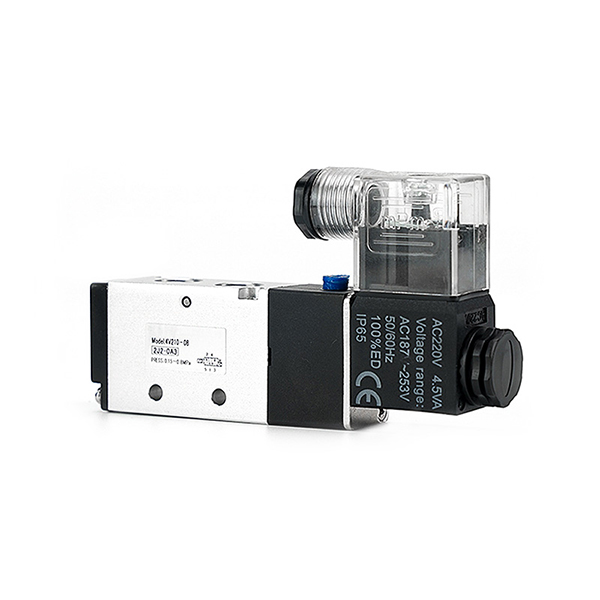

• 4V210-08: G1/4 पोर्ट, सिंगल इलेक्ट्रिक कंट्रोल, 5/2 वे (सबसे सार्वभौमिक मानक मॉडल)
• 4V220-08: G1/4 पोर्ट, डबल इलेक्ट्रिक कंट्रोल, 5/2 वे (पावर-ऑफ मेमोरी पोजिशनिंग)

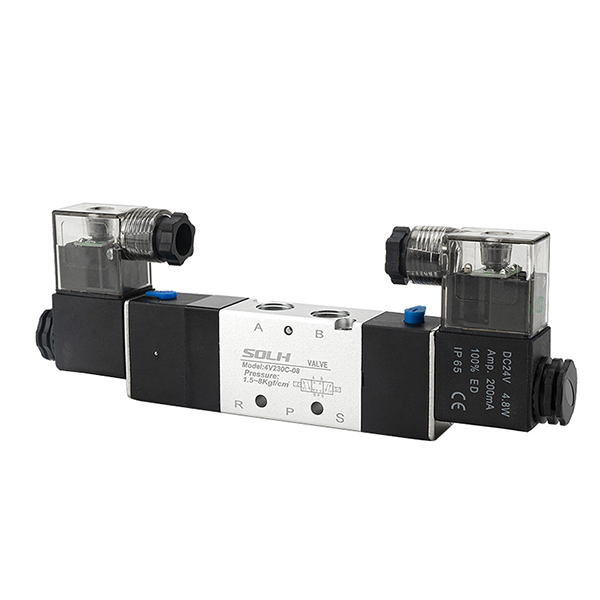

• 4V230C-08: G1/4 पोर्ट, 5/3 रास्ता बंद केंद्र (सिलेंडर लॉकिंग और प्रेशर होल्डिंग)
• 4V310-10: G3/8 पोर्ट, एकल विद्युत नियंत्रण, 5/2 मार्ग (बड़ा प्रवाह मुख्य सर्किट नियंत्रण)
|
पैरामीटर आइटम |
विनिर्देश |
|
कामकाजी माध्यम |
फ़िल्टर की गई संपीड़ित हवा (निस्पंदन सटीकता ≥40μm) |
|
कार्य दबाव सीमा |
0.15～0.8 एमपीए |
|
प्रूफ का दबाव |
1.5 एमपीए |
|
कार्य तापमान |
-5℃ ~ +60℃ |
|
लागू वोल्टेज |
DC24V (मुख्यधारा), AC220V, AC110V |
|
संरक्षण ग्रेड |
IP65 (धूलरोधी और जलरोधक) |
|
स्नेहन की आवश्यकता |
स्नेहन-मुक्त डिज़ाइन (वैकल्पिक स्नेहन उपलब्ध) |
6.1 5/2 रास्ता दो-स्थिति चयन
• एकल विद्युत नियंत्रण: पारंपरिक प्रत्यागामी गति और सुरक्षा रीसेट परिदृश्यों के लिए प्राथमिकता, जिसमें स्वचालित पावर-ऑफ रिटर्न और असफल-सुरक्षित संचालन शामिल है।
• डबल इलेक्ट्रिक नियंत्रण: पोजिशनिंग स्टेशनों, इंटरमीडिएट स्टॉप और दीर्घकालिक होल्डिंग परिदृश्यों के लिए प्राथमिकता, पावर-ऑफ मेमोरी और सटीक पोजिशनिंग की विशेषता।
6.2 5/3 रास्ता तीन-स्थिति चयन
• टाइप सी (बंद केंद्र): सिलेंडर इंटरमीडिएट लॉकिंग, सस्पेंशन होल्डिंग और गिरने-रोधी सुरक्षा के लिए।
• टाइप ई (निकास केंद्र): उपकरण सुरक्षा दबाव राहत, फ्री फ्लोटिंग और मैन्युअल डिबगिंग परिदृश्यों के लिए।
• टाइप पी (दबाव केंद्र): तुल्यकालिक क्लैंपिंग, द्विदिश दबाव स्थिरीकरण और विशेष वायवीय संतुलन नियंत्रण के लिए।
SOLH 4V श्रृंखला सिंगल/डबल इलेक्ट्रिक नियंत्रण और तीन मध्यवर्ती कार्यों के साथ 5/2 और 5/3 तरह के पायलट-संचालित वायवीय वाल्व को कवर करती है, जो औद्योगिक वायवीय रिवर्सिंग, पोजिशनिंग, दबाव होल्डिंग और डबल-एक्टिंग सिलेंडरों के सुरक्षा नियंत्रण के लिए पसंदीदा मानक घटक है।
