2V श्रृंखला द्रव सोलनॉइड वाल्व | 2/2 रास्ता
  • 2V श्रृंखला द्रव सोलनॉइड वाल्व | 2/2 रास्ता2V श्रृंखला द्रव सोलनॉइड वाल्व | 2/2 रास्ता
  • 2V श्रृंखला द्रव सोलनॉइड वाल्व | 2/2 रास्ता2V श्रृंखला द्रव सोलनॉइड वाल्व | 2/2 रास्ता

2V श्रृंखला द्रव सोलनॉइड वाल्व | 2/2 रास्ता

संस्करण 1|आधिकारिक उत्पाद पृष्ठ लंबी प्रतिलिपि (एसईओ-केंद्रित, स्वतंत्र वेबसाइट विवरण पृष्ठ के लिए ~290 शब्द) SOLH 2V श्रृंखला 2/2-वे पीतल द्रव सोलनॉइड वाल्व बहुमुखी विद्युत चुम्बकीय ऑन-ऑफ वाल्व हैं जो संपीड़ित हवा, औद्योगिक पानी और चिकनाई तेल के सार्वभौमिक नियंत्रण के लिए इंजीनियर हैं, जो दो परिपक्व संरचनात्मक विन्यासों में उपलब्ध हैं: प्रत्यक्ष-अभिनय 2V025 और डायाफ्राम पायलट-संचालित 2V130 और 2V250 वेरिएंट। उच्च-प्रदर्शन सीलिंग तत्वों के साथ मजबूत जाली पीतल वाल्व निकायों के साथ निर्मित, यह लाइनअप शून्य-दबाव स्टार्टअप और उच्च-प्रवाह पाइपलाइन विनियमन को कवर करते हुए विश्वसनीय स्विचिंग प्रदर्शन प्रदान करता है। कॉम्पैक्ट 2V025 डायरेक्ट-एक्टिंग मॉडल एक डायरेक्ट इलेक्ट्रोमैग्नेटिक ड्राइव संरचना को अपनाता है जो 0MPa शून्य दबाव अंतर पर सामान्य उद्घाटन को सक्षम बनाता है। पहनने के लिए प्रतिरोधी विटन फ्लोरीन रबर सील से सुसज्जित, यह कमजोर संक्षारक मीडिया का सामना करता है और कम दबाव वाली पाइपलाइनों, वैक्यूम लूप और माइक्रो-फ्लो छिड़काव और शीतलन उपकरण के लिए पूरी तरह से अनुकूल होता है। पायलट-संचालित 2V130 और 2V250 डायाफ्राम को चलाने के लिए मध्यम दबाव के अंतर पर निर्भर करते हैं, जिसमें उल्लेखनीय बड़ी प्रवाह क्षमता और कम कुंडल बिजली की खपत होती है; उन्हें 0.05एमपीए के न्यूनतम स्टार्टअप दबाव की आवश्यकता होती है और पारंपरिक पानी और संपीड़ित वायु पाइपलाइनों के लिए आदर्श एनबीआर नाइट्राइल रबर सील का उपयोग करते हैं। सभी संस्करण IP65 प्रवेश सुरक्षा और 0.05 सेकंड के भीतर तीव्र स्विचिंग प्रतिक्रिया के साथ क्लास बी इंसुलेटेड कॉइल्स को अपनाते हैं। मल्टीपल वायरिंग विकल्प (DIN सॉकेट, फ्लाइंग लीड, इंडिकेटर लाइट सॉकेट) और G1/8 से लेकर G1 इंच तक के प्रचुर थ्रेड स्पेसिफिकेशन लचीले फ़ील्ड इंस्टॉलेशन का समर्थन करते हैं। वैक्यूम नियंत्रण, उपकरण कूलिंग वॉटर सर्किट, बॉयलर स्वचालित वॉटर फीडिंग, एयर कंप्रेसर वॉटर इनटेक और मुख्य गैस-तरल पाइपलाइन कट-ऑफ में व्यापक रूप से तैनात, SOLH 2V श्रृंखला पूर्ण-स्पेक्ट्रम औद्योगिक स्वचालन तरल सर्किट के लिए किफायती, स्थिर सामान्य तरल स्विचिंग समाधान प्रदान करती है।

2वी सीरीज 2/2 वे ब्रास फ्लूइड सोलनॉइड वाल्व | प्रत्यक्ष अभिनय एवं पायलट संचालित

ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच


1. उत्पाद अवलोकन और मुख्य वर्गीकरण

     SOLH 2V श्रृंखला एक पेशेवर है2/2 वे द्रव सोलनॉइड वाल्व हवा, पानी और तेल के सार्वभौमिक द्रव नियंत्रण के लिए डिज़ाइन किया गया। इसे दो मुख्य संरचनात्मक प्रकारों में विभाजित किया गया है:2 वी025 प्रत्यक्ष अभिनय प्रकार और2 वी130/2V250 डायाफ्राम पायलट संचालित प्रकार. प्रीमियम सीलिंग सामग्री के साथ उच्च गुणवत्ता वाले पीतल वाल्व बॉडी को अपनाते हुए, श्रृंखला में शून्य-दबाव स्टार्टअप विकल्प, बड़ी प्रवाह क्षमता, तेज प्रतिक्रिया और व्यापक मध्यम अनुकूलता शामिल है। यह स्वचालित जल सर्किट, वायु पाइपलाइन, वैक्यूम सिस्टम और स्नेहन उपकरण के लिए मुख्यधारा के सामान्य प्रयोजन द्रव नियंत्रण वाल्व के रूप में कार्य करता है।

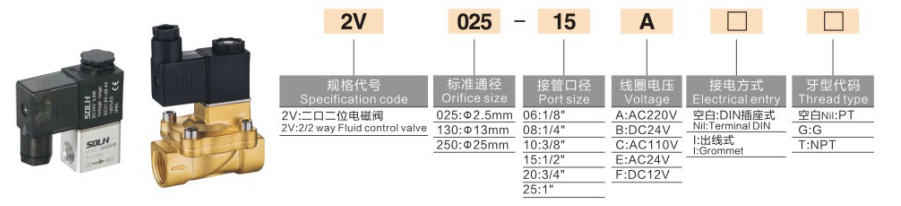

2. पूर्ण मॉडल कोडिंग नियम

 1. पूर्ण कोडिंग तर्क: 2V - छिद्र का आकार - थ्रेड पोर्ट - वायरिंग प्रकार - वोल्टेज

कोड खंड

विस्तृत परिभाषा

2 वी

2/2 रास्ता सामान्य रूप से बंद द्रव सोलनॉइड वाल्व श्रृंखला

025 / 130 / 250

कोर छिद्र विशिष्टता: 025=φ2.5मिमी (प्रत्यक्ष अभिनय); 130=φ13मिमी (पायलट संचालित); 250=φ25मिमी (पायलट संचालित)

पोर्ट थ्रेड कोड

06=जी1/8, 08=जी1/4, 10=जी3/8, 15=जी1/2, 20=जी3/4, 25=जी1 इंच (पीटी/जी शाही धागा)

वायरिंग प्रत्यय

रिक्त=मानक DIN सॉकेट; डब्ल्यू=वायर लीड आउटलेट; एलडी=सूचक प्रकाश के साथ सॉकेट

वोल्टेज

DC12V, DC24V; AC24V, AC110V, AC220V

 2. मानक आदेश उदाहरण

     • 2 वी025-08-DC24V: φ2.5 मिमी छिद्र, G1/4 धागा, मानक DIN सॉकेट, DC 24V

     • 2 वी130-15W-AC220V: φ13मिमी छिद्र, जी1/2 धागा, वायर लीड आउटलेट, एसी 220वी


3. दो मुख्य संरचनात्मक प्रकार और चयन दिशानिर्देश

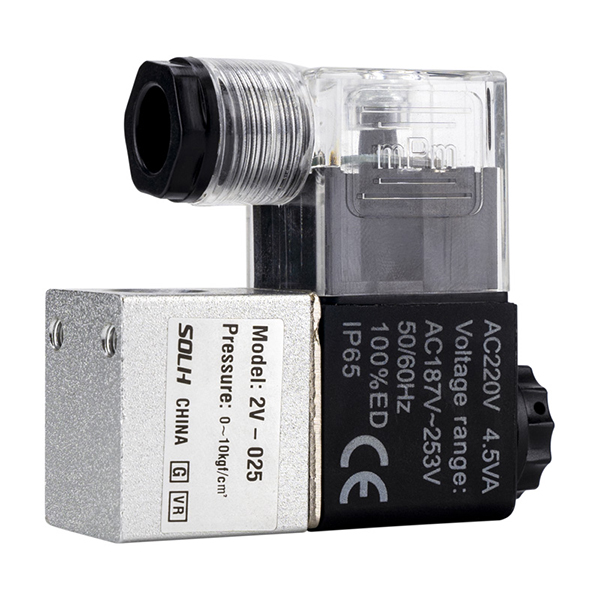

  3.1 2वी025 प्रत्यक्ष अभिनय प्रकार | शून्य दबाव प्रारंभ

    मुख्य लाभ: 0MPa शून्य दबाव पर पूरी तरह से संचालित

     • काम के सिद्धांत: विद्युत चुम्बकीय कुंडल वाल्व पोर्ट को खोलने के लिए सीधे लोहे की कोर को खींचती है, जिससे मध्यम दबाव सहायता के बिना शून्य दबाव अंतर के तहत पूर्ण उद्घाटन और समापन नियंत्रण का एहसास होता है।

     • छिद्र एवं प्रवाह: φ2.5 मिमी छिद्र, सीवी मान = 0.23

     • पोर्ट विशिष्टता: जी1/8 (06), जी1/4 (08)

     • दबाव सीमा: 0 ~ 1.0MPa, शून्य-दबाव स्टार्टअप का समर्थन करता है

     • सीलिंग सामग्री: मानक विटन फ्लोरोरबर, तेल, पानी और कमजोर एसिड संक्षारण के लिए उत्कृष्ट प्रतिरोध

     • शरीर की सामग्री: कॉम्पैक्ट उच्च परिशुद्धता पीतल वाल्व बॉडी

     • लागू परिदृश्य: लघु प्रवाह द्रव नियंत्रण, शून्य/निम्न दबाव स्टार्ट-स्टॉप, वैक्यूम सर्किट स्विच, लघु जल शीतलन और छिड़काव प्रणाली

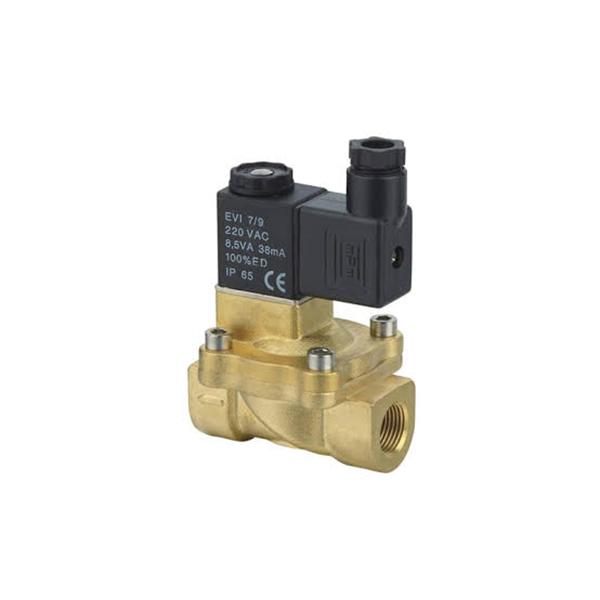

  3.2 2V130 / 2V250 डायाफ्राम पायलट संचालित प्रकार | विभेदक दबाव प्रारंभ

    मुख्य विशेषता: बड़ा प्रवाह, कम बिजली की खपत, न्यूनतम दबाव अंतर की आवश्यकता होती है

     • काम के सिद्धांत: पायलट छेद के माध्यम से दबाव राहत मध्यम दबाव को वाल्व खोलने के लिए डायाफ्राम को खोलने की अनुमति देती है।न्यूनतम स्टार्टअप दबाव अंतर: 0.05MPa (0.5bar), शून्य दबाव में खुलने में असमर्थ।

     • 2 वी130 विशिष्टता: φ13मिमी छिद्र, सीवी=6.2; पोर्ट: G3/8 (10), G1/2 (15)

     • 2 वी250 विशिष्टता: φ25मिमी छिद्र, सीवी=13; पोर्ट: G3/4 (20), G1 इंच (25)

     • दबाव सीमा: 0.05 ~ 1.0MPa

     • सीलिंग सामग्री: एनबीआर नाइट्राइल रबर, शुद्ध पानी और संपीड़ित वायु मीडिया के लिए इष्टतम

     • शरीर और कुंडल: मोटा टिकाऊ पीतल का शरीर, कम-शक्ति उच्च-स्थिरता वाले कॉइल से मेल खाता है

     • लागू परिदृश्य: बड़े प्रवाह वाले जल सर्किट, वायु कंप्रेसर जल सेवन, बॉयलर जल आपूर्ति, मुख्य गैस/तरल पाइपलाइन ऑन-ऑफ नियंत्रण


4. एकीकृत सामान्य तकनीकी पैरामीटर

पैरामीटर आइटम

विनिर्देश

कामकाजी माध्यम

संपीड़ित हवा, साफ पानी, ठंडा पानी, चिकनाई वाला तेल (चिपचिपापन ≤ 20CST)

कार्य तापमान

-5℃ ~+80℃

प्रूफ का दबाव

1.5 एमपीए (पूर्ण श्रृंखला)

कुंडल बिजली की खपत

डीसी ≈ 5W, एसी ≈ 7VA; क्लास बी इन्सुलेशन

संरक्षण ग्रेड

आईपी65

प्रतिक्रिया समय

खोलें बंद करें< 0.05s

प्रवाह की दिशा

वन-वे फॉलो वाल्व बॉडी एरो, रिवर्स इंस्टॉलेशन निषिद्ध है


5. 2V बनाम 2P श्रृंखला तुलना | गलती-विरोधी चयन मार्गदर्शिका

नमूना

वाल्व बॉडी

ड्राइव मोड

दबाव प्रारंभ करें

मुहर

प्रवाह दर

2 वी025

पीतल

प्रत्यक्ष अभिनय

0MPa शून्य दबाव

विटॉन

मध्यम और छोटा

2वी130/250

पीतल

पायलट संचालित

≥0.05MPa

एनबीआर

बड़ा प्रवाह

2पी025

नायलॉन प्लास्टिक

प्रत्यक्ष अभिनय

0MPa शून्य दबाव

विटॉन

अति लघु प्रवाह

चयन सूत्र

     शून्य-दबाव ऑन-ऑफ मांग → 2V025 / 2P चुनें; पानी के दबाव के साथ बड़ा प्रवाह → 2V130 / 2V250 चुनें; संकीर्ण स्थान और कम लागत वाला बजट → 2पी प्लास्टिक वाल्व चुनें


6. विशिष्ट अनुप्रयोग परिदृश्य

  6.1 2वी025 अनुप्रयोग

     • वैक्यूम जनरेटर वायु स्रोत ऑन-ऑफ नियंत्रण

     • लघु उपकरण शीतलन जल सर्किट

     • स्वचालित छिड़काव और सूक्ष्म जल आपूर्ति प्रणालियाँ

     • परिशुद्धता लघु-प्रवाह द्रव स्विचिंग उपकरण

  6.2 2वी130/2वी250 अनुप्रयोग

     • चिलर और औद्योगिक शीतलन जल प्रणाली

     • वायु कंप्रेसर जल सेवन नियंत्रण

     • बॉयलर स्वचालित जल पुनःपूर्ति प्रणाली

     • केंद्रीकृत वायु आपूर्ति मुख्य पाइपलाइन स्विच

     • बड़े प्रवाह वाले औद्योगिक जल और गैस परिसंचरण नियंत्रण


7. मिलान सहायक सहायक उपकरण

     • फ्रंट एयर सोर्स ट्रीटमेंट: वायु स्रोत को स्थिर करने और अशुद्धियों को फ़िल्टर करने के लिए AW श्रृंखला वायु दबाव विनियमन फ़िल्टर का मिलान करें

     • वैक्यूम सर्किट मिलान: विश्वसनीय वायु स्रोत कट-ऑफ के लिए ZU श्रृंखला वैक्यूम जनरेटर के साथ सहयोग करें

     • पाइपलाइन कनेक्शन: तेज और रिसाव-मुक्त पाइपिंग इंस्टॉलेशन के लिए KQ2 क्विक-कनेक्ट मेल थ्रेड स्ट्रेट फिटिंग का मिलान करें


एक वाक्य सारांश

     SOLH 2V श्रृंखला 2/2 वे पीतल सोलनॉइड वाल्व शून्य-दबाव प्रत्यक्ष अभिनय और बड़े-प्रवाह पायलट संचालित प्रकारों को कवर करते हैं, जिसमें सार्वभौमिक जल/वायु/तेल अनुकूलता, तेज प्रतिक्रिया और IP65 सुरक्षा शामिल है, जो विविध औद्योगिक स्वचालन प्रणालियों के लिए लागत प्रभावी और स्थिर द्रव ऑन-ऑफ समाधान प्रदान करता है।
