GW4 सीरीज आउटडोर एसी इलेक्ट्रिकल डिस्कनेक्टर 12kV 40.5kV सिंगल पोल आइसोलेशन विच

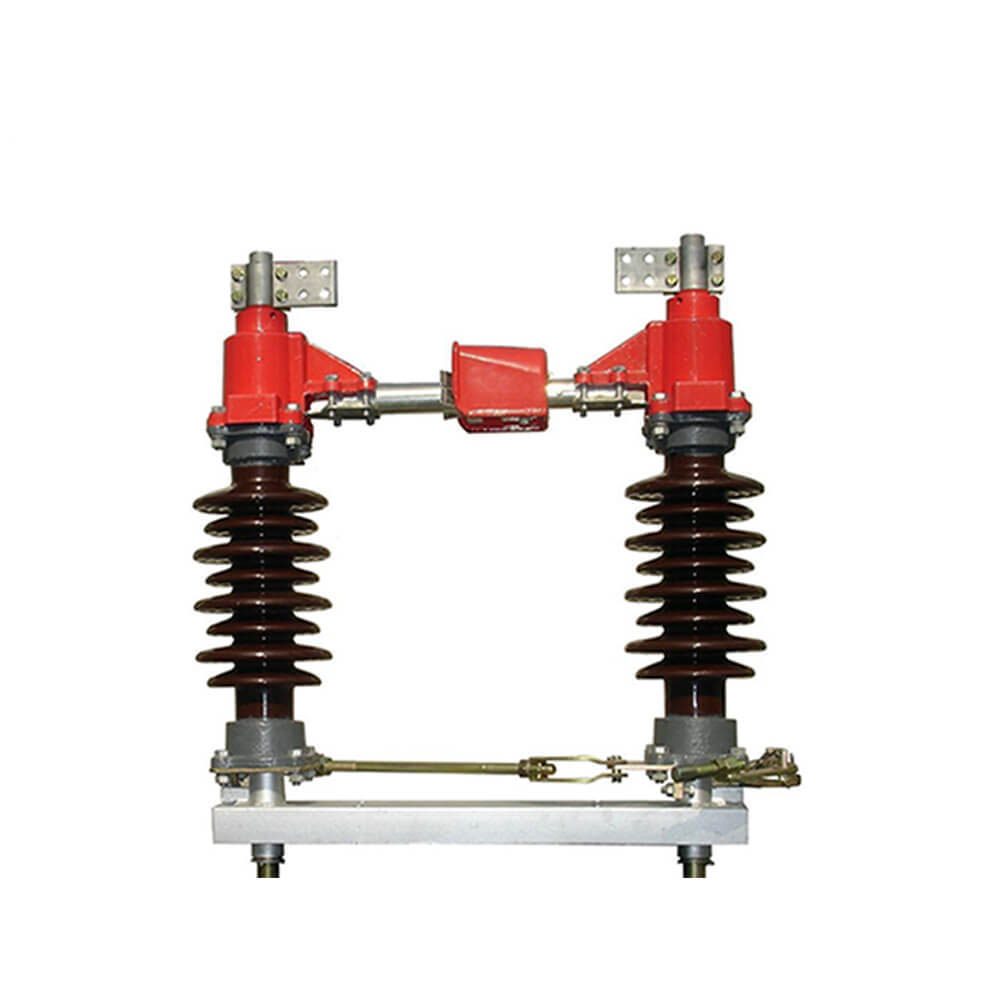

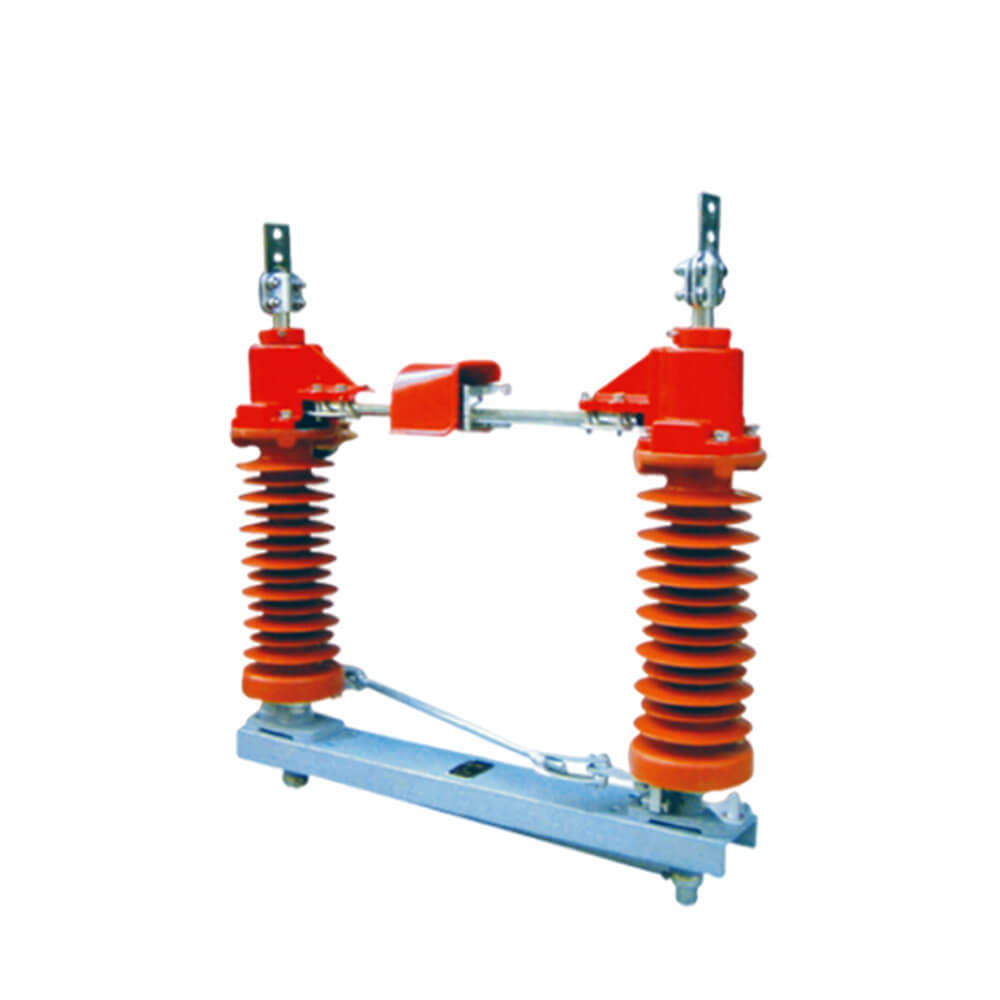

GW4-12(40.5) आउटडोर एचवी डिस्कनेक्ट स्विच

  हाई वोल्टेज डिस्कनेक्टर पावर प्लांट और सबस्टेशन की विद्युत प्रणाली में एक महत्वपूर्ण स्विच डिवाइस है, जिसे हाई वोल्टेज सर्किट ब्रेकर के साथ उपयोग करने की आवश्यकता होती है। इसका उपयोग वोल्टेज और लोड की स्थिति के तहत उच्च वोल्टेज उपकरणों की लाइनों को जोड़ने, काटने या बदलने के लिए किया जाता है। इसके मुख्य कार्य हैं: रखरखाव कार्य में उच्च-वोल्टेज विद्युत उपकरणों और उपकरणों की सुरक्षा सुनिश्चित करना, वोल्टेज को अलग करना, उपयोग नहीं किया जा सकता है और काट दिया जा सकता है, इनपुट लोड वर्तमान और शॉर्ट-सर्किट वर्तमान, केवल कुछ स्विचिंग परिचालनों के लिए उपयोग किया जा सकता है जो मजबूत चाप उत्पन्न नहीं करते हैं, यानी, इसमें चाप बुझाने का कार्य नहीं है; स्थापना स्थान के अनुसार, इसे प्रत्येक वोल्टेज स्तर के लिए वैकल्पिक उपकरण के साथ, इन्सुलेशन स्तंभों की संख्या, एकल कॉलम प्रकार, डबल कॉलम प्रकार और तीन कॉलम प्रकार के अनुसार इनडोर प्रकार और आउटडोर प्रकार में विभाजित किया जा सकता है।

  GW4-12(40.5) आउटडोर AC हाई वोल्टेज डिस्कनेक्ट स्विच का उपयोग वोल्टेज लेकिन नो-लोड 50/60Hz, 12(40.5) kV पावर सिस्टम के साथ सर्किट को खोलने और बंद करने के लिए किया जाता है। यह IEC129-1984 AC डिस्कनेक्ट स्विच और अर्थिंग स्विच और GB1985 और अन्य संबंधित मानकों के अनुरूप है।

कार्य तंत्र

  उच्च वोल्टेज डिस्कनेक्टर रखरखाव कार्य में उच्च वोल्टेज विद्युत उपकरणों और उपकरणों की सुरक्षा सुनिश्चित कर सकता है, और पृथक वोल्टेज की भूमिका निभाता है। इसका उपयोग करंट को काटने, इनपुट लोड करंट और शॉर्ट-सर्किट करंट को तोड़ने के लिए नहीं किया जा सकता है। इसका उपयोग केवल कुछ स्विचिंग ऑपरेशनों के लिए किया जा सकता है जो मजबूत चाप उत्पन्न नहीं करते हैं, यानी इसमें चाप बुझाने का कार्य नहीं होता है। विभिन्न स्थापना स्थानों के अनुसार, इसे इनडोर प्रकार और आउटडोर प्रकार में विभाजित किया जा सकता है, और इसे प्रत्येक वोल्टेज स्तर के लिए वैकल्पिक उपकरण के साथ, इन्सुलेशन खंभे कॉलम प्रकार, डबल कॉलम प्रकार और तीन कॉलम प्रकार की संख्या के अनुसार इनडोर प्रकार और आउटडोर प्रकार में विभाजित किया जा सकता है। यह हाई-वोल्टेज वितरण उपकरण के पावर-ऑफ हिस्से को लाइव हिस्से से विश्वसनीय रूप से अलग कर सकता है, ताकि रखरखाव कार्य की सुरक्षा सुनिश्चित की जा सके। हाई-वोल्टेज डिस्कनेक्टर के सभी संपर्क स्पष्ट ब्रेकिंग पॉइंट के साथ हवा में उजागर होते हैं। डिस्कनेक्टर में कोई आर्क बुझाने वाला उपकरण नहीं है, इसलिए इसका उपयोग लोड करंट या शॉर्ट-सर्किट करंट को काटने के लिए नहीं किया जा सकता है। अन्यथा, हाई-वोल्टेज की कार्रवाई के तहत, ब्रेकिंग पॉइंट एक मजबूत चाप उत्पन्न करेगा, जिसे स्वयं बुझाना मुश्किल है, और यहां तक ​​कि फ्लैशओवर (चरणों या चरणों के बीच शॉर्ट सर्किट) का कारण बन सकता है, उपकरण जला सकता है और व्यक्तिगत सुरक्षा को खतरे में डाल सकता है। यह "लोड के साथ डिस्कनेक्टर खींचने" की एक गंभीर दुर्घटना है।

  सिस्टम के ऑपरेशन मोड को बदलने के लिए कुछ सर्किट को स्विच करने के लिए हाई वोल्टेज डिस्कनेक्टर का भी उपयोग किया जा सकता है। उदाहरण के लिए, डबल बस सर्किट में, ऑपरेटिंग सर्किट को एक बस से दूसरे बस में स्विच करने के लिए एक उच्च वोल्टेज डिस्कनेक्टर का उपयोग किया जा सकता है।

संरचना विशेषता

 इस डिस्कनेक्ट स्विच में पेडस्टल, इंसुलेटिंग ब्रेस, इलेक्ट्रिक सामग्री और ऑपरेटिंग तंत्र शामिल हैं। प्रत्येक पोल पर दो ब्रेसिज़ होते हैं, और प्रत्येक ब्रेस के शीर्ष पर इलेक्ट्रिक ब्लेड स्थापित होता है और दोनों ब्लेड का कनेक्शन बिंदु दोनों ब्रेसिज़ के बीच होता है। ऑपरेटिंग तंत्र की ड्राइविंग के साथ, दो ब्लेड बंद होने के लिए क्षैतिज रूप से नब्बे डिग्री तक घूम सकते हैं। हम तीन सिंगल-पोल डिस्कनेक्ट स्विच को इंटरलिंक रॉड के माध्यम से एक लिंकेज तीन-पोल स्विच में जोड़ सकते हैं। इस डिस्कनेक्ट स्विच को CS11 प्रकार या CS17 प्रकार के मैनुअल तंत्र के साथ मिलान किया जा सकता है, जिसमें, CS17 का उपयोग अर्थिंग फिटिंग के साथ डिस्कनेक्ट स्विच में किया जा सकता है। (मोटर तंत्र उपयोगकर्ता की आवश्यकता के अनुसार स्थापित किया जा सकता है), उचित संरचना, लचीला संचालन; सुविधाजनक स्थापना, एकल-पोल या तीन-पोल का उपयोग करने में सक्षम; संपर्क की व्यापक दूरी, सुरक्षित और विश्वसनीय इन्सुलेशन। उपयोगकर्ता की आवश्यकता के अनुसार अर्थिंग का प्रकार लचीला है, एकल अर्थिंग दोहरी अर्थिंग या बिना अर्थिंग का चयन किया जा सकता है।

बुनियादी जानकारी.

तकनीकी मापदण्ड

नमूना	रेटेड वोल्टेज (केवी)	रेटेड वर्तमान(ए)	करंट झेलें (kA)	4s कम समय करंट का सामना करना (kA)
GW4-12	12	200	40	16
		400	50	20
		630	50	20
		1000	63	25
		1250	63	25
GW4-40.5 GW4-40.5D	40.5	400	50	20
		630	50	20
		1000	63	25
		1250	80	31.5

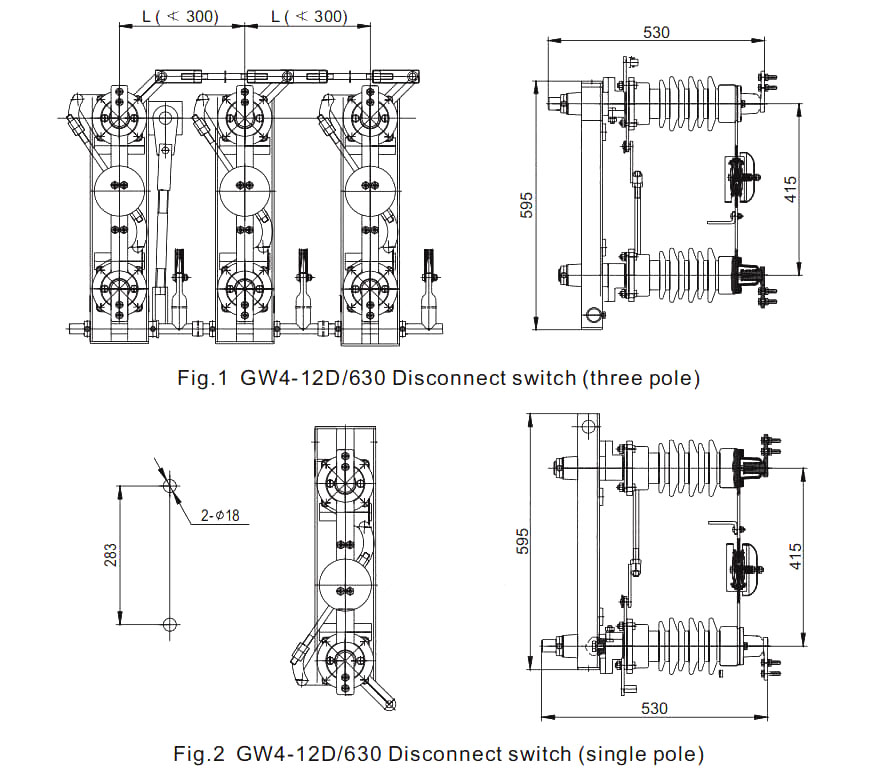

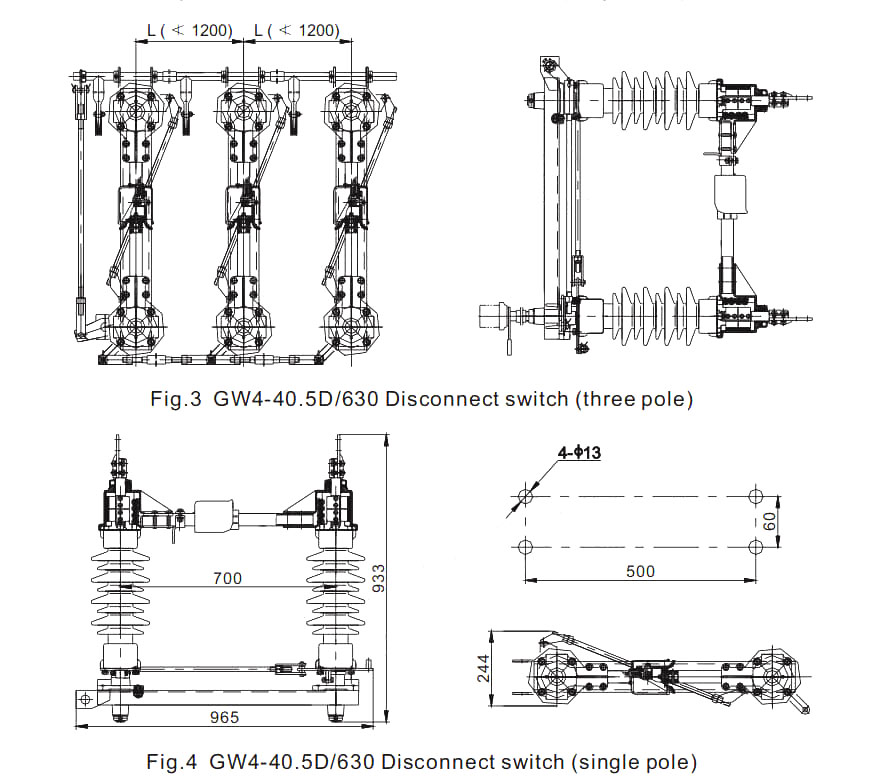

· चित्रकला

पर्यावरणीय परिस्थितियों का उपयोग करें

1.ऊंचाई: ≤3000m;

2. परिवेश का तापमान: -25℃~+40℃;

3. हवा की गति: ≤35m/s;

4. प्रदूषण की डिग्री: ≤III;

5. भूकंप की तीव्रता: ≤8 डिग्री;

6. लागू अवसर ज्वलनशील, विस्फोटक, कास्टिक गैस से मुक्त होने चाहिए।

आदेश देने के निर्देश

● OEM और ODM स्वीकार करें: हाँ

●प्रमाणपत्र: सीई, परीक्षण रिपोर्ट

●उत्पादन समय: 7~12 कार्य दिवस

●वारंटी अवधि: 12 महीने

●डिलीवरी का समय: 15 दिन

●इस स्विच को ऑर्डर करते समय, कृपया मॉडल विनिर्देश, रेटेड वोल्टेज, रेटेड वर्तमान और अन्य तकनीकी डेटा इंगित करें।

●यदि विशेष आवश्यकताएं हैं, तो आप उन्हें हल करने के लिए हमसे बातचीत कर सकते हैं।
