ग्राउंड स्विच इंटरलॉक युक्ति

अनुप्रयोग और कार्य

ग्राउंड स्विच इंटरलॉक डिवाइस का उपयोग सबस्टेशनों, बिजली संयंत्रों और औद्योगिक विद्युत प्रणालियों में उच्च-वोल्टेज स्विचगियर के संचालन और रखरखाव के दौरान सुरक्षा को बढ़ाने के लिए किया जाता है। इसका प्राथमिक कार्य ग्राउंड स्विच के आकस्मिक या अनधिकृत संचालन को रोकना है, जबकि उच्च-वोल्टेज उपकरण अभी भी सक्रिय हैं, इस प्रकार विद्युत खतरों से कर्मियों और उपकरणों की सुरक्षा करते हैं।

सबस्टेशनों में, इंटरलॉक डिवाइस यह सुनिश्चित करता है कि एक ग्राउंड स्विच को केवल यह पुष्टि करने के बाद बंद किया जा सकता है कि अन्य प्रासंगिक स्विच (जैसे सर्किट ब्रेकर या आइसोलेटर) सही स्थिति में हैं, विद्युत प्रणाली के उचित अलगाव को सुनिश्चित करते हैं। यह विशेष रूप से महत्वपूर्ण है जब स्विचिंग या ग्राउंडिंग सर्किट ब्रेकर, ट्रांसफॉर्मर या आइसोलेटर्स खतरनाक स्थितियों को रोकने के लिए जहां एक ग्राउंडेड सर्किट अभी भी विद्युत प्रवाह को ले जा सकता है। पावर प्लांटों में, इंटरलॉक डिवाइस ऑपरेटरों को उच्च-वोल्टेज उपकरण को ग्राउंडिंग से रोककर एक समान उद्देश्य का काम करता है, जबकि यह अभी भी पावर ग्रिड से जुड़ा हुआ है, इस प्रकार रखरखाव के काम के दौरान विद्युत झटके के जोखिम को कम करता है।

ग्राउंड स्विच इंटरलॉक डिवाइस में आमतौर पर यांत्रिक इंटरलॉक या इलेक्ट्रॉनिक नियंत्रण शामिल होते हैं जो ग्राउंड स्विच को संचालित होने से रोकते हैं जब तक कि सुरक्षित स्थिति पूरी नहीं होती है। इसमें यह सुनिश्चित करना शामिल हो सकता है कि डिस्कनेक्ट स्विच खुला है या उपकरण डी-एनर्जेटेड है। कुछ प्रणालियों में संकेतक या अलार्म भी शामिल हो सकते हैं जो ऑपरेटरों को सूचित करते हैं जब स्थितियां ग्राउंड स्विच को संचालित करने के लिए सुरक्षित होती हैं।

विधानसभा का योजनाबद्ध आरेख

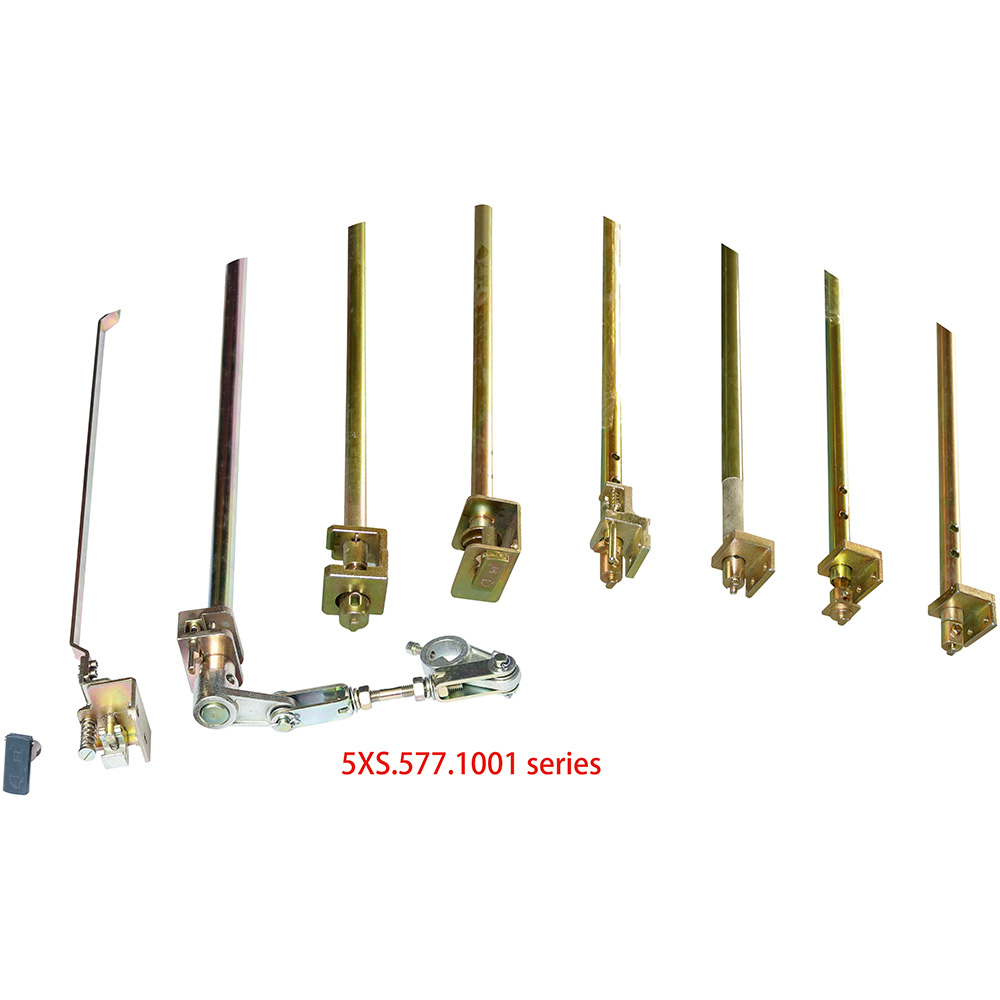

5xs.577.1001
5xs.577.1002/5xs.577.1002.1
5xs.577.1003 (डबल डोर)/ 5xs.577.1003.1 (सिंगल डोर)
5xs.577.1004 (डबल डोर)/ 5xs.577.1004.1 (सिंगल डोर)
